Đối với hệ thống phòng sạch, việc kiểm soát nhiệt độ và độ ẩm là chưa đủ. Yếu tố lớn nhất, quyết định căn phòng đó có chuẩn “sạch” hay không nằm ở áp suất. Và thiết bị đóng vai trò lớn nhất trong việc duy trì chênh lệch áp suất ổn định giữa các khu vực sạch - không sạch chính là cảm biến chênh áp phòng sạch.
Vậy thiết bị này là gì? Nó hoạt động ra sao? Có những lưu ý nào đáng kể trong quá trình lắp đặt và hận hành hay không? Hãy cùng Sensors Việt Nam tìm hiểu chi tiết trong bài viết dưới đây.
CẢM BIẾN CHÊNH ÁP PHÒNG SẠCH LÀ GÌ?
Cảm biến chênh áp phòng sạch là thiết bị chuyên dùng để giám sát sự chênh lệch áp suất không khí giữa hai khu vực khác nhau. Đối với phòng sạch, 2 khu vực đó sẽ là phòng sạch - hành lang hoặc giữa các phòng có cấp độ sạch khác nhau.
Thiết bị này có nhiệm vụ giám sát liên tục và chuyển đổi giá trị áp suất đo được thành tín hiệu điện (thường là tín hiệu tuyến tính với ngõ ra 4-20mA / 0-10V hoặc tích hợp giao thức truyền thông Modbus RTU RS-485). Tín hiệu này sau đó sẽ được gửi về bộ điều khiển trung tâm để điều chỉnh quạt cấp/hút hoặc van gió. Mục đích cuối cùng là đảm bảo áp suất trong phòng sạch luôn duy trì ở mức ổn định.

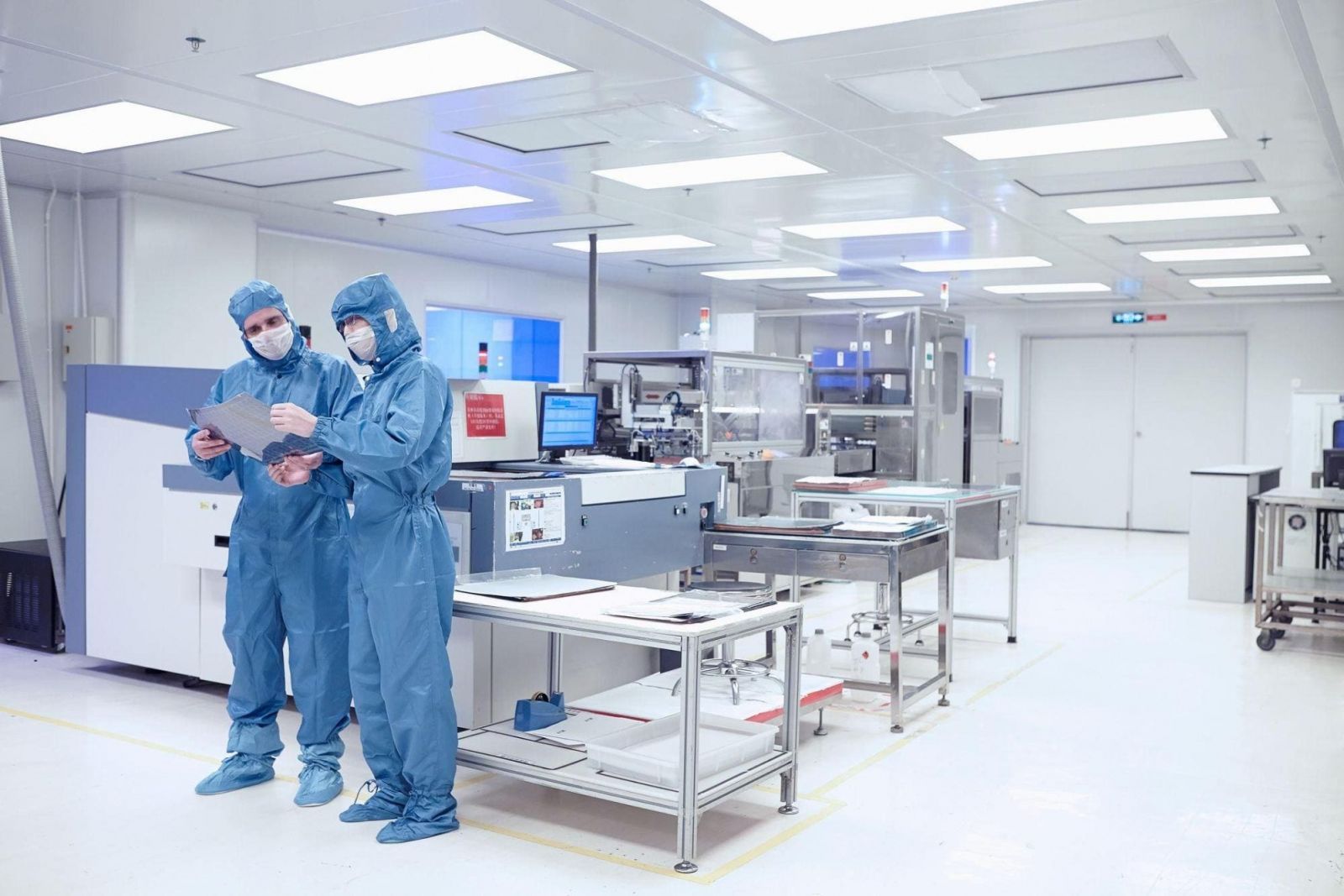

Cảm biến chênh áp phòng sạch đo lường sự chênh áp giữa 2 khu vực khác nhau
XEM THÊM: CÔNG TẮC CHÊNH LỆCH ÁP SUẤT ỐNG GIÓ: GIÁM SÁT & BẢO VỆ HỆ THỐNG HVAC
CẢM BIẾN CHÊNH ÁP PHÒNG SẠCH CÓ THỰC SỰ CẦN THIẾT?
Trong hệ thống phòng sạch, việc duy trì tỷ lệ chênh áp phù hợp không thể được thực hiện qua loa, tùy tiện mà phải đáp ứng toàn vẹn các yêu cầu bắt buộc theo tiêu chuẩn quy định
Theo đó, cảm biến chênh áp phòng sạch được ứng dụng với mục đích:
- Ngăn chặn hoàn toàn nguy cơ nhiễm chéo giữa các khu vực có độ sạch khác nhau. Tức là đảm bảo áp suất trong phòng sạch luôn cao hơn các khu vực khác → dòng khí luôn chảy hướng ra ngoài, còn khí từ bên ngoài không thể vào được phòng sạch. Điều này sẽ ngăn chặn hoàn hảo sự xâm nhập của bụi bẩn, vi khuẩn, các chất ô nhiễm...
- Bảo vệ chất lượng của các sản phẩm đặc thù trong phòng sạch- điển hình nhất phải kể đến vacxin, dược phẩm...
- Đảm bảo tuân thủ các quy định như ISO 14644-3, GMP Annex 1 và các tiêu chuẩn có liên quan/tương tự. Hầu hết các tiêu chuẩn này đều yêu cầu duy trì chênh áp tối thiểu 10 - 15 Pa giữa các phòng sạch liền kề.
Tuy nhiên, không phải mọi phòng sạch đều phải đáp ứng cùng 1 mức chênh áp. Quy định tỷ lệ chênh áp của từng khu vực còn phụ thuộc vào lớp phòng sạch. Cụ thể:
Tiêu chí ISO 14644 phân loại phòng sạch từ Class 1 (sạch nhất) - Class 9 (kém sạch nhất). Theo đó:
- Class 1 đến 5: Ứng dụng trong sản xuất y tế (dược phẩm, thiết bị y tế) - yêu cầu chênh áp 10 - 15 Pa.
- Class 6 đến 7: Đây là mức độ sạch chung - thường yêu cầu độ chênh áp tối thiểu 7,5 - 15 Pa.
- Class 8 đến 9: Ứng dụng trong các lĩnh vực sản xuất công nghiệp - yêu cầu mức chênh áp thấp hơn.

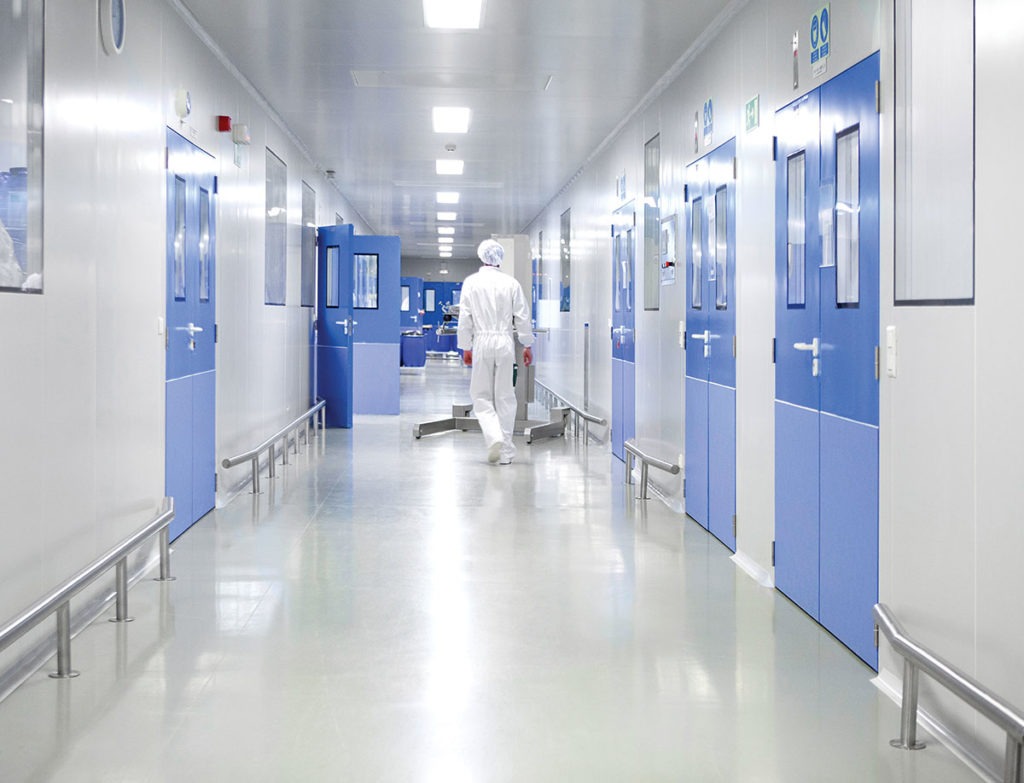

Cảm biến đo chênh áp phòng sạch ngăn nhiễm chéo giữa các khu vực sạch - không sạch
XEM THÊM: TRÊN TAY VÀ ĐÁNH GIÁ CẢM BIẾN CHÊNH ÁP PRODUAL DPT250-R8 VÀ DPT250-R8-D
NGUYÊN LÝ HOẠT ĐỘNG CỦA CẢM BIẾN CHÊNH ÁP PHÒNG SẠCH
Cảm biến chênh áp phòng sạch là một thiết bị chuyên dụng, được thiết kế với khả năng phát hiện sự chênh lệch áp suất cực nhỏ. Nguyên lý hoạt động của cảm biến chênh lệch áp suất phòng sạch cơ bản như sau:
- Cảm biến chênh áp khí phòng sạch có một lớp màn được chế tác từ vật liệu mỏng và có độ nhạy cao. Khi áp suất đi vào cảm biến và tác động lên màng sẽ tạo ra sự biến dạng cơ học nhẹ nhẹ.
- Cảm biến chênh áp suất phòng sạch sẽ tự động chuyển đổi tín hiệu nhận được từ màng thành tín hiệu điện có thể đo lường được.
- Tín hiệu điện này sau đó sẽ được xử lý bởi mạch điện tử để chuyển đổi thành dữ liệu số (truyền qua Modbus RTU RS-485) hoặc tín hiệu analog (4-20mA/0-10V) và gửi về các hệ thống giám sát.

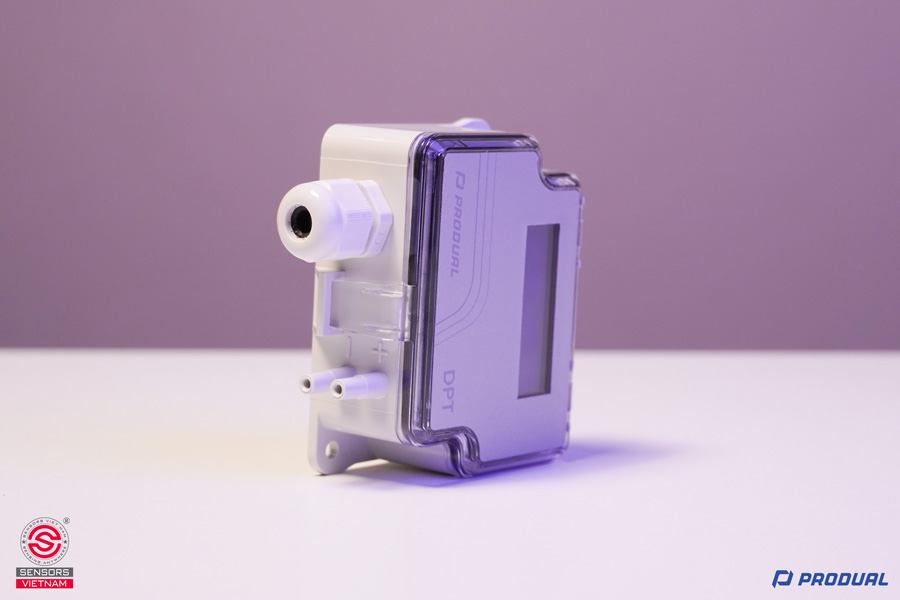

Cảm biến chênh áp phòng sạch có thể phát hiện sự khác biệt áp suất cực nhỏ
XEM THÊM: CÔNG TẮC CHÊNH ÁP LỌC - GIẢI PHÁP SỐ 1 CHO HỆ THỐNG XỬ LÝ KHÔNG KHÍ
NHỮNG ƯU ĐIỂM VƯỢT TRỘI CỦA CẢM BIẾN CHÊNH ÁP PHÒNG SẠCH
Với thiết kế chuyên biệt để đo được giá trị chênh áp cực nhỏ, dòng cảm biến đo chênh áp phòng sạch cũng tự tin đáp ứng những yêu cầu khắt khe như:
- Thời gian phản hồi cực nhanh chỉ vài mili giây, đảm bảo phát hiện kịp thời những điểm bất thường để gửi tín hiệu cảnh báo hoặc tự động điều chỉnh.
- Độ chính xác gần như tuyệt đối.
- Cảm biến chênh áp phòng sạch có khả năng lọc nhiễu cao để loại bỏ hoàn toàn những yếu tố có thể làm sai lệch phép đo như rung động, sự biến thiên độ ẩm - nhiệt độ…
- Độ bền cao, tuổi thọ dài và khả năng hoạt động ổn định không ngừng.
- Chất liệu cao cấp và đạt chuẩn bảo vệ IP54/IP65.

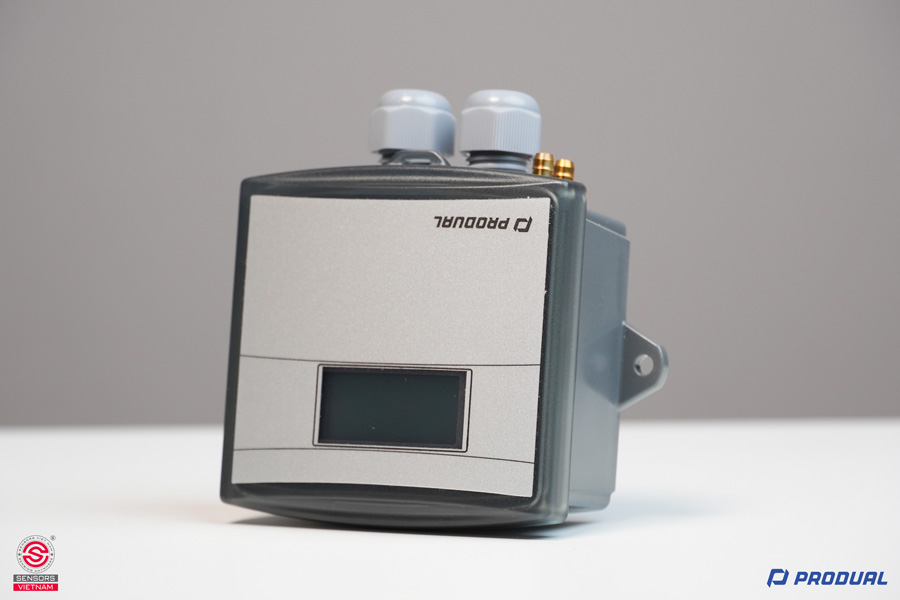

Cảm biến đo chênh áp phòng sạch có thời gian phản hồi cực kỳ nhanh và độ chính xác cao
XEM THÊM: CÔNG TẮC CHÊNH ÁP CẦU THANG - “VỆ SĨ NGẦM” CỦA LỐI THOÁT HIỂM
Nếu bạn đang hoạt động trong các lĩnh vực sản xuất/bảo quản dược phẩm, công nghiệp điện tử, y tế (phòng phẫu thuật, phòng thí nghiệm, phòng cấy ghép, phòng ICU…), thực phẩm, mỹ phẩm… thì chắc chắn không thể thiếu cảm biến chênh lệch áp suất phòng sạch được. Bởi đây là thiết bị chủ chốt trong việc đảm bảo luồng khí lưu thông đúng cách - từ đó bảo vệ sản phẩm, bảo vệ người dùng và đảm bảo quá trình sản xuất - bảo quản sản phẩm đáp ứng các tiêu chuẩn theo quy định.
