Cảm biến chênh áp phòng sạch là thiết bị dùng để đo sự chênh lệch áp suất không khí giữa phòng sạch và khu vực tham chiếu như hành lang, phòng đệm hoặc một phòng sạch khác. Việc duy trì chênh áp phù hợp giúp kiểm soát hướng di chuyển của không khí, hạn chế bụi và các chất ô nhiễm xâm nhập từ khu vực có cấp độ sạch thấp hơn sang khu vực có yêu cầu sạch cao hơn. Cảm biến thường có dải đo thấp như 0-50 Pa, 0-100 Pa, -50...+50 Pa hoặc -100...+100 Pa và sử dụng ngõ ra 4-20mA, 0-10V hoặc RS485 Modbus RTU để truyền giá trị về PLC, DDC, BMS.
Trong các nhà máy dược phẩm, phòng thí nghiệm, bệnh viện, nhà máy điện tử, sản xuất thực phẩm và các khu vực kiểm soát môi trường, chênh áp phòng là một trong những thông số quan trọng cần được giám sát liên tục. Vì giá trị cần đo thường chỉ ở mức vài Pa đến vài chục Pa nên việc lựa chọn đúng dải đo, độ chính xác và vị trí lắp đặt cảm biến có ảnh hưởng rất lớn đến độ tin cậy của toàn bộ hệ thống.

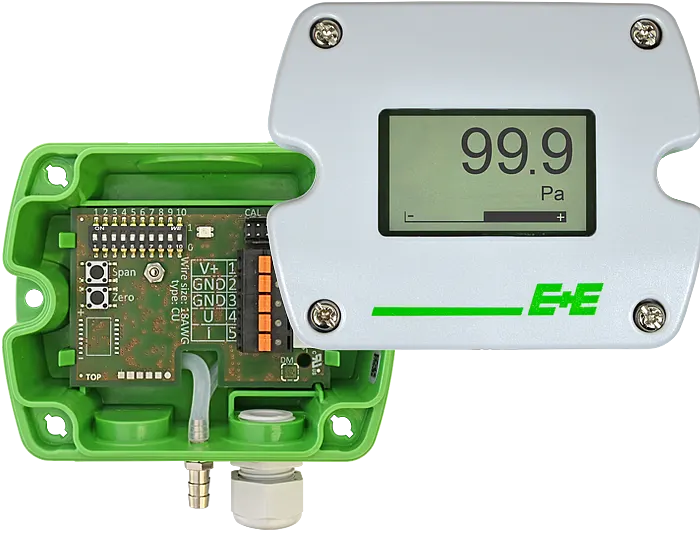

CẢM BIẾN CHÊNH ÁP PHÒNG SẠCH LÀ GÌ?
Cảm biến chênh áp phòng sạch, tiếng Anh thường gọi là Cleanroom Differential Pressure Sensor hoặc Differential Pressure Transmitter, là thiết bị đo hiệu số áp suất giữa hai khu vực.
Thiết bị thường có hai cổng áp suất được ký hiệu là P+ và P-, High và Low hoặc H và L. Một cổng được lấy áp tại phòng cần giám sát, cổng còn lại lấy áp tại khu vực tham chiếu.
Giá trị đo có thể hiểu đơn giản theo công thức:
ΔP = P phòng - P tham chiếu
Nếu áp suất trong phòng lớn hơn khu vực bên ngoài, giá trị chênh áp là dương và phòng được xem là phòng áp suất dương. Nếu áp suất trong phòng thấp hơn khu vực tham chiếu, giá trị chênh áp là âm và phòng được xem là phòng áp suất âm.
Ví dụ một phòng sạch được thiết kế duy trì +15 Pa so với hành lang. Khi áp suất trong phòng cao hơn hành lang 15 Pa, không khí có xu hướng đi từ phòng sạch ra phía hành lang khi có khe hở hoặc cửa mở. Điều này giúp hạn chế không khí từ khu vực bên ngoài xâm nhập ngược vào phòng sạch.
Ngược lại, một số phòng cách ly hoặc khu vực cần kiểm soát chất ô nhiễm có thể được duy trì ở áp suất âm. Khi đó không khí có xu hướng đi từ khu vực bên ngoài vào trong phòng, giúp hạn chế không khí trong phòng phát tán ra khu vực xung quanh.
TẠI SAO PHÒNG SẠCH CẦN DUY TRÌ CHÊNH ÁP?
Trong phòng sạch, chỉ lọc không khí bằng HEPA hoặc ULPA là chưa đủ. Hệ thống còn phải kiểm soát hướng di chuyển của không khí giữa các khu vực có cấp độ sạch khác nhau. Nếu một phòng có yêu cầu sạch cao nhưng áp suất thấp hơn khu vực bên ngoài, khi cửa mở hoặc xuất hiện khe hở, không khí từ khu vực ít sạch hơn có thể đi vào phòng và mang theo bụi, hạt hoặc các chất ô nhiễm.
Vì vậy, hệ thống HVAC thường thiết kế một chuỗi áp suất từ khu vực sạch nhất đến khu vực ít sạch hơn. Phòng có yêu cầu kiểm soát cao được duy trì ở áp suất cao hơn phòng liền kề để tạo hướng dòng khí mong muốn. Ví dụ một hệ thống có thể được thiết kế theo dạng phòng sạch chính có áp suất cao nhất, tiếp theo là phòng đệm, sau đó đến hành lang. Khi đó không khí có xu hướng di chuyển từ vùng sạch hơn sang vùng sạch thấp hơn thay vì theo chiều ngược lại.
Cảm biến chênh áp giúp hệ thống xác nhận rằng sự phân cấp áp suất này đang được duy trì đúng trong suốt quá trình vận hành.
NGUYÊN LÝ HOẠT ĐỘNG CỦA CẢM BIẾN CHÊNH ÁP PHÒNG SẠCH
Một cổng áp suất của cảm biến được kết nối với phòng cần đo, trong khi cổng còn lại được kết nối với khu vực tham chiếu. Cảm biến liên tục so sánh hai giá trị áp suất và tính toán chênh lệch giữa chúng. Phần tử cảm biến bên trong chuyển đổi sự chênh lệch áp suất rất nhỏ này thành tín hiệu điện. Mạch xử lý sau đó tạo ra tín hiệu chuẩn như 4-20mA, 0-10V hoặc dữ liệu RS485 Modbus RTU. Ví dụ một cảm biến có dải đo 0-100 Pa và ngõ ra 4-20mA. Khi chênh áp bằng 0 Pa, đầu ra tương ứng khoảng 4mA. Khi chênh áp đạt 50 Pa, tín hiệu khoảng 12mA. Khi đạt 100 Pa, tín hiệu đạt khoảng 20mA.
Đối với phòng cần đo cả áp suất dương và âm, có thể sử dụng cảm biến dải hai chiều như -50...+50 Pa hoặc -100...+100 Pa. Khi đó điểm giữa của tín hiệu đầu ra tương ứng với 0 Pa. Giá trị này được đưa về DDC, PLC, BMS hoặc EMS để hiển thị, lưu lịch sử và tạo cảnh báo khi áp suất nằm ngoài giới hạn cho phép.
PHÒNG SẠCH ÁP SUẤT DƯƠNG VÀ ÁP SUẤT ÂM KHÁC NHAU NHƯ THẾ NÀO?
Phòng áp suất dương có áp suất cao hơn khu vực xung quanh. Khi có khe hở hoặc cửa mở, không khí có xu hướng đi từ trong phòng ra ngoài. Phương pháp này thường được sử dụng khi mục tiêu chính là bảo vệ sản phẩm hoặc quá trình bên trong phòng khỏi các chất ô nhiễm từ bên ngoài.
Trong khi đó, phòng áp suất âm có áp suất thấp hơn khu vực xung quanh. Không khí có xu hướng đi từ bên ngoài vào phòng. Giải pháp này được sử dụng khi cần hạn chế các chất trong phòng phát tán ra khu vực xung quanh. Vì vậy, khi lựa chọn cảm biến cần xác định rõ hệ thống chỉ cần đo áp suất dương hay cần theo dõi cả hai chiều.
Nếu phòng luôn vận hành ở áp suất dương và chỉ cần đo trong một khoảng xác định, có thể lựa chọn cảm biến 0-50 Pa hoặc 0-100 Pa. Nếu có khả năng áp suất dao động qua điểm 0 hoặc cần xác định cả trạng thái dương và âm, nên sử dụng cảm biến hai chiều như -50...+50 Pa hoặc -100...+100 Pa.
CÁCH LỰA CHỌN DẢI ĐO CẢM BIẾN CHÊNH ÁP PHÒNG SẠCH
Dải đo là một trong những thông số quan trọng nhất khi lựa chọn cảm biến chênh áp phòng sạch. Không nên sử dụng dải đo quá lớn chỉ vì muốn có khoảng dự phòng cao. Chênh áp trong phòng sạch thường rất thấp nên cảm biến có dải quá lớn sẽ làm giảm khả năng phân biệt những thay đổi nhỏ.
Ví dụ một phòng cần duy trì khoảng 10-20 Pa thì sử dụng cảm biến 0-100 Pa thường phù hợp hơn cảm biến 0-1000 Pa hoặc 0-2500 Pa. Nếu hệ thống cần giám sát những thay đổi rất nhỏ quanh mức 10 Pa, cảm biến dải 0-50 Pa hoặc ±50 Pa có thể cho khả năng theo dõi tốt hơn, miễn là dải đo vẫn đủ cho điều kiện vận hành tối đa. Đối với các dự án có nhiều loại phòng, không nhất thiết mọi vị trí đều phải dùng cùng một dải đo. Dải đo nên được lựa chọn theo áp suất thiết kế và mức dao động dự kiến của từng khu vực.
CẢM BIẾN CHÊNH ÁP PHÒNG SẠCH 4-20MA
Cảm biến chênh áp phòng sạch 4-20mA được sử dụng rất phổ biến trong các hệ thống BMS và EMS. Ưu điểm chính của tín hiệu dòng là khả năng truyền tín hiệu ổn định trên khoảng cách tương đối xa và ít nhạy với ảnh hưởng của sụt áp trên dây hơn so với tín hiệu điện áp. Đối với các nhà máy dược phẩm, bệnh viện, nhà máy điện tử hoặc những dự án có tủ điều khiển đặt xa khu vực đo, 4-20mA thường là lựa chọn phù hợp. Tín hiệu 4-20mA cũng tạo điều kiện để hệ thống phân biệt giá trị đo thấp với một số tình trạng bất thường của mạch tín hiệu khi được cấu hình phù hợp.
CẢM BIẾN CHÊNH ÁP PHÒNG SẠCH 0-10V
Ngõ ra 0-10V thường được sử dụng khi DDC hoặc bộ điều khiển HVAC có sẵn analog input điện áp. Ưu điểm của tín hiệu 0-10V là cấu trúc đơn giản và dễ tích hợp. Ví dụ với cảm biến 0-100 Pa, 0 Pa có thể tương ứng với 0V, 50 Pa tương ứng khoảng 5V và 100 Pa tương ứng khoảng 10V. Loại này phù hợp với hệ thống có khoảng cách dây không quá lớn và môi trường nhiễu điện không quá phức tạp.
CẢM BIẾN CHÊNH ÁP PHÒNG SẠCH MODBUS RTU
Trong những dự án có số lượng lớn phòng cần giám sát, cảm biến sử dụng RS485 Modbus RTU là một lựa chọn đáng cân nhắc. Nhiều cảm biến có thể được đấu nối trên cùng một mạng RS485, mỗi thiết bị sử dụng một địa chỉ riêng. BMS có thể đọc trực tiếp giá trị áp suất từ từng cảm biến mà không cần một analog input riêng cho mỗi điểm đo. Giải pháp này có thể giúp giảm số lượng dây tín hiệu và module analog trong những hệ thống lớn. Ngoài giá trị chênh áp, tùy từng model, hệ thống có thể đọc thêm trạng thái thiết bị hoặc các tham số cấu hình qua Modbus.
CÓ NÊN CHỌN CẢM BIẾN CHÊNH ÁP CÓ MÀN HÌNH?
Đối với phòng sạch, cảm biến hoặc bộ hiển thị chênh áp có màn hình tại chỗ mang lại lợi ích lớn cho người vận hành. Nhân viên có thể quan sát ngay trạng thái áp suất của phòng mà không cần truy cập BMS. Điều này đặc biệt hữu ích tại cửa phòng sạch, phòng đệm, phòng sản xuất dược phẩm hoặc các khu vực cần kiểm tra điều kiện môi trường trước khi vào.
Màn hình nên hiển thị rõ giá trị Pa và có thể kèm trạng thái Normal, Low Pressure hoặc High Pressure tùy thiết kế. Trong các hệ thống quan trọng, thiết bị có thể kết hợp màn hình tại chỗ với ngõ ra 4-20mA hoặc Modbus để vừa hiển thị tại phòng vừa truyền dữ liệu về hệ thống giám sát trung tâm.
ĐỘ CHÍNH XÁC CỦA CẢM BIẾN CHÊNH ÁP PHÒNG SẠCH
Do giá trị chênh áp phòng thường rất nhỏ, độ chính xác và độ ổn định zero của cảm biến đặc biệt quan trọng. Một sai lệch vài Pa có thể không đáng kể khi đo đường ống gió hàng nghìn Pa nhưng lại rất lớn đối với một phòng chỉ cần duy trì khoảng 10-15 Pa. Vì vậy, ngoài thông số accuracy, cần chú ý đến zero drift, temperature compensation, long-term stability và khả năng hiệu chỉnh zero của cảm biến. Các model có chức năng automatic zero calibration hoặc manual zero có thể thuận tiện hơn trong việc duy trì độ chính xác lâu dài. Đối với những khu vực có yêu cầu kiểm soát nghiêm ngặt, việc hiệu chuẩn định kỳ cũng nên được đưa vào kế hoạch bảo trì.
CÁCH LẮP ĐẶT CẢM BIẾN CHÊNH ÁP PHÒNG SẠCH
Lắp đặt đúng vị trí có ảnh hưởng trực tiếp đến độ chính xác của phép đo. Một phía của cảm biến phải lấy áp từ phòng cần giám sát và phía còn lại lấy áp từ khu vực tham chiếu. Hai điểm lấy áp cần đại diện cho áp suất tĩnh của hai không gian. Không nên đặt đầu lấy áp ngay trước miệng cấp gió, miệng hồi gió, quạt hoặc những vị trí có dòng khí tốc độ cao vì áp suất động của luồng gió có thể ảnh hưởng đến kết quả đo. Đầu lấy áp cũng không nên đặt tại vị trí dễ bị người đi lại, đóng mở cửa hoặc luồng gió cục bộ tác động trực tiếp.
Trong nhiều ứng dụng, một đầu cảm biến có thể đo trực tiếp áp suất tại vị trí cảm biến, còn đầu tham chiếu được đưa qua ống sang phòng liền kề. Một phương án khác là sử dụng hai đầu lấy áp riêng biệt ở hai phía của tường và nối về cảm biến. Ống lấy áp nên có chiều dài hợp lý, không bị gập, ép, nghẹt hoặc rò rỉ. Nếu sử dụng hai đoạn ống, nên bố trí theo cách hạn chế sự khác biệt không cần thiết giữa hai đường dẫn.
LẮP CẢM BIẾN CHÊNH ÁP Ở ĐÂU TRONG PHÒNG SẠCH?
Vị trí cảm biến nên thuận tiện cho bảo trì và đại diện tốt cho điều kiện áp suất của phòng. Nếu thiết bị có màn hình để người vận hành quan sát, thường có thể lắp gần cửa ra vào ở độ cao thuận tiện để đọc giá trị. Điều quan trọng hơn chiều cao chính xác là không đặt thiết bị hoặc đầu lấy áp tại vùng chịu ảnh hưởng trực tiếp của dòng khí cấp, hồi hoặc các nhiễu động mạnh. Nếu sử dụng remote pressure pickup, cảm biến có thể được lắp tại khu vực kỹ thuật, trong khi đầu lấy áp được đặt tại vị trí phù hợp trong phòng.
Đối với hệ thống có nhiều phòng liên tiếp, cần xác định rõ phòng nào là khu vực tham chiếu cho từng cảm biến. Việc đấu nhầm High và Low có thể làm đảo dấu giá trị và gây hiểu sai trạng thái phòng.
CÁCH ĐẤU CỔNG HIGH VÀ LOW CHO PHÒNG ÁP SUẤT DƯƠNG
Nếu cần hiển thị giá trị dương khi phòng có áp suất cao hơn hành lang, cổng High nên được kết nối với phòng sạch và cổng Low với khu vực tham chiếu.
Ví dụ:
High → Phòng sạch
Low → Hành lang
Nếu phòng cao hơn hành lang 15 Pa, cảm biến sẽ hiển thị khoảng +15 Pa. Đối với phòng áp suất âm, có thể vẫn giữ logic High và Low theo cách muốn hiển thị hoặc tuân theo hướng dẫn của thiết bị. Điều quan trọng là cách đấu nối phải thống nhất với cách BMS diễn giải giá trị.
CẢM BIẾN CHÊNH ÁP PHÒNG SẠCH VÀ ĐỒNG HỒ CHÊNH ÁP KHÁC NHAU NHƯ THẾ NÀO?
Đồng hồ chênh áp cơ hoặc điện tử tại chỗ có thể giúp người vận hành quan sát giá trị áp suất nhưng không phải thiết bị nào cũng có khả năng truyền tín hiệu về BMS. Cảm biến chênh áp phòng sạch thường cung cấp 4-20mA, 0-10V hoặc Modbus RTU, nhờ đó giá trị có thể được giám sát liên tục trên hệ thống trung tâm.
Trong các dự án hiện đại, thiết bị có màn hình kết hợp chức năng transmitter thường thuận tiện hơn vì vừa cung cấp hiển thị tại phòng vừa tích hợp BMS.
CẢM BIẾN CHÊNH ÁP VÀ CÔNG TẮC CHÊNH ÁP CÓ DÙNG CHO PHÒNG SẠCH ĐƯỢC KHÔNG?
Công tắc chênh áp có thể đưa ra tín hiệu ON/OFF khi chênh áp vượt một ngưỡng, nhưng thường không phải giải pháp tối ưu khi cần giám sát chính xác áp suất phòng sạch.
Phòng sạch cần biết giá trị thực tế đang là +5 Pa, +10 Pa hay +15 Pa, đồng thời có thể cần thiết lập cả ngưỡng thấp và ngưỡng cao.
Cảm biến chênh áp cung cấp giá trị liên tục nên phù hợp hơn cho nhiệm vụ này. Ví dụ một phòng cần duy trì 10-20 Pa. BMS có thể thiết lập cảnh báo áp suất thấp khi dưới 10 Pa và cảnh báo cao khi vượt 20 Pa, trong khi vẫn hiển thị giá trị thực tế trong toàn bộ khoảng vận hành.
TÍCH HỢP CẢM BIẾN CHÊNH ÁP PHÒNG SẠCH VỚI BMS VÀ EMS
Khi kết nối với BMS hoặc EMS, dữ liệu chênh áp có thể được giám sát theo thời gian thực và lưu lịch sử. Người vận hành có thể quan sát xu hướng áp suất trong ngày, kiểm tra sự thay đổi khi cửa mở, khi AHU thay đổi chế độ hoặc khi lưu lượng gió cấp và hồi bị mất cân bằng.
Hệ thống cũng có thể thiết lập nhiều mức cảnh báo. Ví dụ cảnh báo Low Differential Pressure khi áp suất giảm dưới giới hạn, High Differential Pressure khi vượt giới hạn hoặc Critical Alarm nếu trạng thái bất thường kéo dài. Dữ liệu lịch sử đặc biệt hữu ích trong các nhà máy có yêu cầu quản lý và truy xuất điều kiện môi trường vì nó giúp đánh giá quá trình vận hành thay vì chỉ kiểm tra giá trị tại một thời điểm.
ĐIỀU KHIỂN CHÊNH ÁP PHÒNG SẠCH NHƯ THẾ NÀO?
Cảm biến chênh áp chỉ có nhiệm vụ đo và cung cấp tín hiệu. Việc duy trì áp suất được thực hiện bởi hệ thống điều khiển HVAC. DDC hoặc PLC nhận giá trị từ cảm biến và so sánh với setpoint. Sau đó hệ thống có thể điều chỉnh lưu lượng gió cấp, gió hồi hoặc gió thải thông qua biến tần quạt và van gió.
Nếu áp suất phòng thấp hơn setpoint, hệ thống có thể tăng lượng gió cấp hoặc giảm lượng gió hồi tùy cấu hình. Nếu áp suất quá cao, hệ thống thực hiện điều chỉnh theo chiều ngược lại. Nhờ vòng điều khiển liên tục này, áp suất phòng có thể được giữ ổn định ngay cả khi điều kiện vận hành thay đổi.
NHỮNG LỖI THƯỜNG GẶP KHI LẮP CẢM BIẾN CHÊNH ÁP PHÒNG SẠCH
Một lỗi phổ biến là chọn dải đo quá lớn. Phòng chỉ vận hành khoảng 10-20 Pa nhưng lại sử dụng cảm biến 0-1000 Pa sẽ làm giảm khả năng theo dõi những biến đổi nhỏ. Một lỗi khác là đặt đầu lấy áp ngay tại vị trí có dòng khí mạnh, khiến áp suất động ảnh hưởng đến phép đo. Đấu nhầm High và Low cũng thường xảy ra và làm giá trị hiển thị ngược dấu. Ống lấy áp bị gập, rò rỉ hoặc nghẹt có thể gây sai số hoặc khiến tín hiệu phản hồi chậm. Ngoài ra, cảm biến không được zero đúng sau khi lắp đặt cũng có thể tạo ra sai số đáng kể, đặc biệt với dải đo thấp.
NÊN CHỌN CẢM BIẾN CHÊNH ÁP PHÒNG SẠCH NHƯ THẾ NÀO?
Đầu tiên cần xác định mức chênh áp thiết kế của phòng và khu vực tham chiếu. Từ đó lựa chọn dải đo đủ bao phủ toàn bộ vùng vận hành nhưng không quá lớn. Tiếp theo cần xác định hệ thống điều khiển sử dụng tín hiệu nào. Nếu DDC nhận 4-20mA thì lựa chọn transmitter dòng. Nếu hệ thống sử dụng 0-10V thì chọn phiên bản điện áp. Với dự án có nhiều điểm đo và muốn giảm số lượng analog input, có thể cân nhắc RS485 Modbus RTU.
Đối với phòng sạch, nên ưu tiên cảm biến có độ chính xác tốt ở dải áp suất thấp, độ ổn định zero cao và có chức năng hiệu chỉnh zero. Nếu người vận hành cần quan sát trực tiếp tại cửa phòng, nên lựa chọn phiên bản có LCD hoặc kết hợp cảm biến với bộ hiển thị chênh áp tại chỗ.

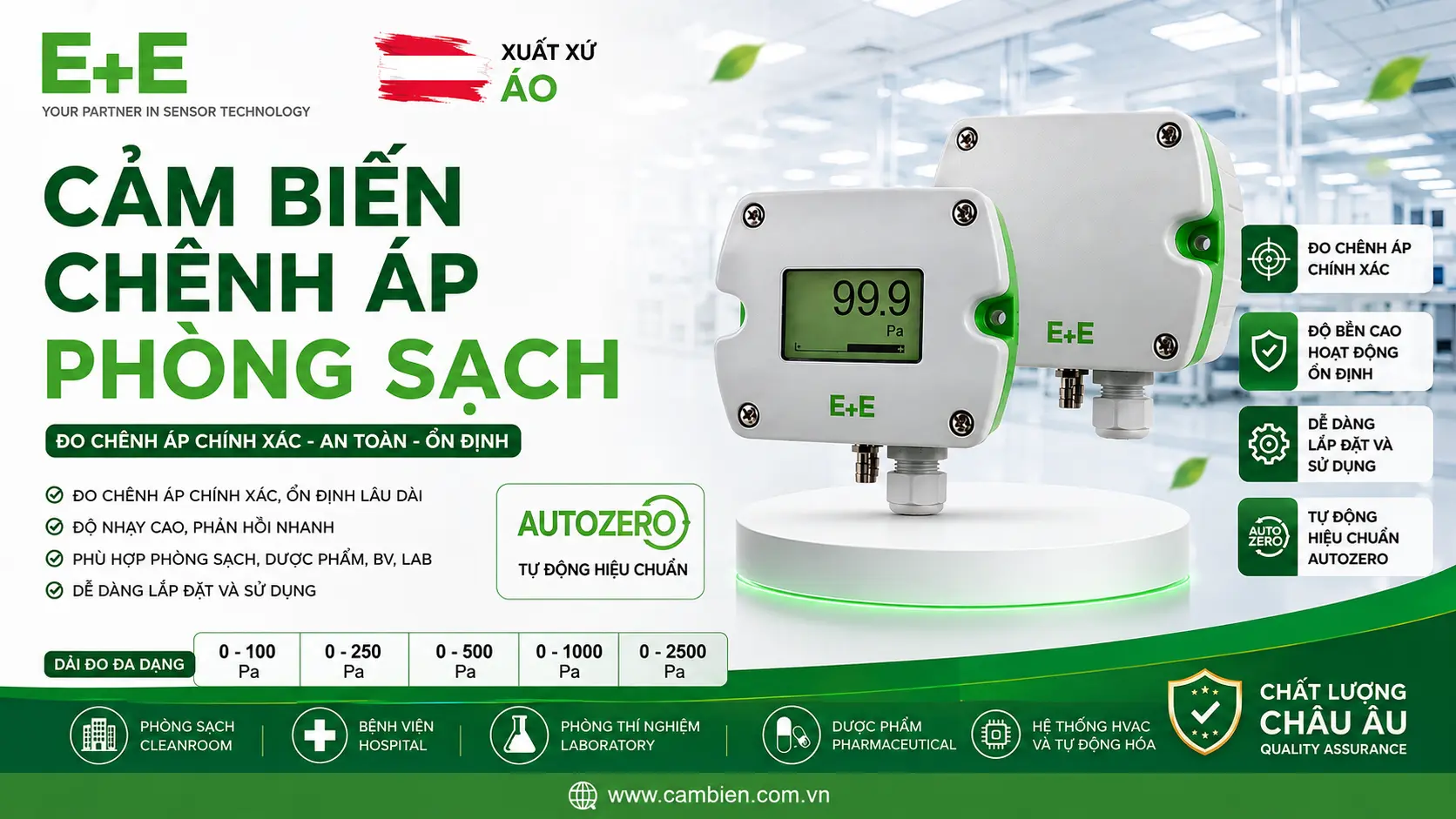

MUA CẢM BIẾN CHÊNH ÁP PHÒNG SẠCH TẠI SENSORS VIỆT NAM
Cảm biến chênh áp phòng sạch là một trong những thiết bị quan trọng để kiểm soát hướng dòng khí và duy trì điều kiện môi trường trong các nhà máy dược phẩm, bệnh viện, phòng thí nghiệm, sản xuất điện tử, thực phẩm và nhiều khu vực kiểm soát sạch khác. Cảm biến liên tục đo sự khác biệt áp suất giữa phòng và khu vực tham chiếu, sau đó truyền giá trị về DDC, PLC, BMS hoặc EMS thông qua 4-20mA, 0-10V hoặc RS485 Modbus RTU.
Đối với phòng sạch, nên ưu tiên các dải đo thấp như 0-50 Pa, 0-100 Pa, -50...+50 Pa hoặc -100...+100 Pa, tùy theo mức áp suất thiết kế và yêu cầu đo một chiều hay hai chiều. Không nên lựa chọn dải đo quá lớn vì sẽ làm giảm khả năng theo dõi những biến đổi nhỏ của chênh áp. Khi lắp đặt, cần chọn đúng khu vực tham chiếu, đấu đúng cổng High và Low, tránh đặt đầu lấy áp tại vị trí có luồng khí trực tiếp, đảm bảo ống dẫn không rò rỉ hoặc bị gập và thực hiện zero cảm biến đúng quy trình.
Việc lựa chọn và lắp đặt đúng cảm biến chênh áp phòng sạch giúp hệ thống HVAC duy trì áp suất ổn định, hỗ trợ kiểm soát chất lượng không khí và cung cấp dữ liệu đáng tin cậy cho hệ thống BMS hoặc EMS.
