Trong các lĩnh vực công nghiệp hiện đại, việc giám sát chặt chẽ vị trí và hành trình của các bộ phận chuyển động là yếu tố quan trọng nhằm đảm bảo hệ thống tự động hóa có thể vận hành an toàn, ổn định. Ở đó, cảm biến dây rút nổi lên như một giải pháp linh hoạt, bền bỉ và đáng tin cậy.
CẢM BIẾN DÂY RÚT LÀ GÌ?
Cảm biến dây rút là thiết bị có khả năng xác định vị trí tuyến tính, khoảng cách hoặc sự dịch chuyển của một vật thể. Thiết bị này còn được gọi là cảm biến hành trình dây rút, cảm biến vị trí dạng dây rút hoặc cảm biến dây kéo.
Khác với các loại thước đo tuyến tính khác, cảm biến dây rút sử dụng một sợi dây cáp (chắc chắn, được làm từ thép không gỉ, cực mảnh) để kết nối với bộ phận chuyển động cần giám sát. Nhờ thiết kế linh hoạt này mà thiết bị có khả năng đo lường chính xác sự dịch chuyển/vị trí/khoảng cách của vật thể từ vài chục milimet đến hàng chục mét trong những không gian chật hẹp và khó tiếp cận.
Cảm biến dây rút
XEM THÊM: CẢM BIẾN DÂY RÚT
CẤU TẠO CẢM BIẾN DÂY RÚT
Một cảm biến dây rút tiêu chuẩn được cấu thành từ 6 phần chính:
- Vỏ bảo vệ: Được làm từ kim loại (nhôm/thép) hoặc nhựa chất lượng cao, bền bỉ và có khả năng chống chịu các tác động vật lý, bụi bẩn và sự khắc nghiệt trong môi trường công nghiệp. Vỏ cảm biến không chỉ chứa tất cả các thành phần nội bộ, mà còn là khu vực gắn kết cơ học với các thiết bị khác.
- Dây cáp: Thường làm từ chất liệu thép không gỉ, cực kỳ chắc chắn và linh hoạt, có khả năng chống mài mòn và làm việc hiệu quả trong môi trường khắc nghiệt. Dây cáp được thiết kế chuyên biệt để có thể chịu được hàng triệu lần kéo ra - thu vào. Đường kính của dây thường dao động từ 2-4mm (tùy mức tải và ứng dụng cụ thể).
- Capstan siêu nhẹ: Đây là một trục quay làm từ vật liệu nhựa kỹ thuật/kim loại nhẹ. Dây thép sẽ được cuốn quanh capstan theo lớp đơn xếp. Khi dây thép bị kéo ra, capstan cũng sẽ quay với tỷ lệ tương ứng.
- Tang trống: Đây là nơi dây cáp được cuộn lại. Tang trống được thiết kế sao cho mỗi vòng quay tương ứng chính xác với một đơn vị chiều dài dây thép nhất định.
- Bộ phận cảm biến: Đây có thể là một biến trở, một bộ mã hoá quang học, bộ mã hoá từ hoặc một potentiometer (tùy thuộc vào dòng cảm biến và độ chính xác yêu cầu).
- Kẹp dây và khu vực đấu nối: Ở phần cuối của dây cáp có trang bị một kẹp/móc để kết nối với vật thể cần đo. Bên cạnh đó, các đầu nối điện cũng được trang bị để kết nối cảm biến với hệ thống điều khiển/thiết bị xử lý tín hiệu.

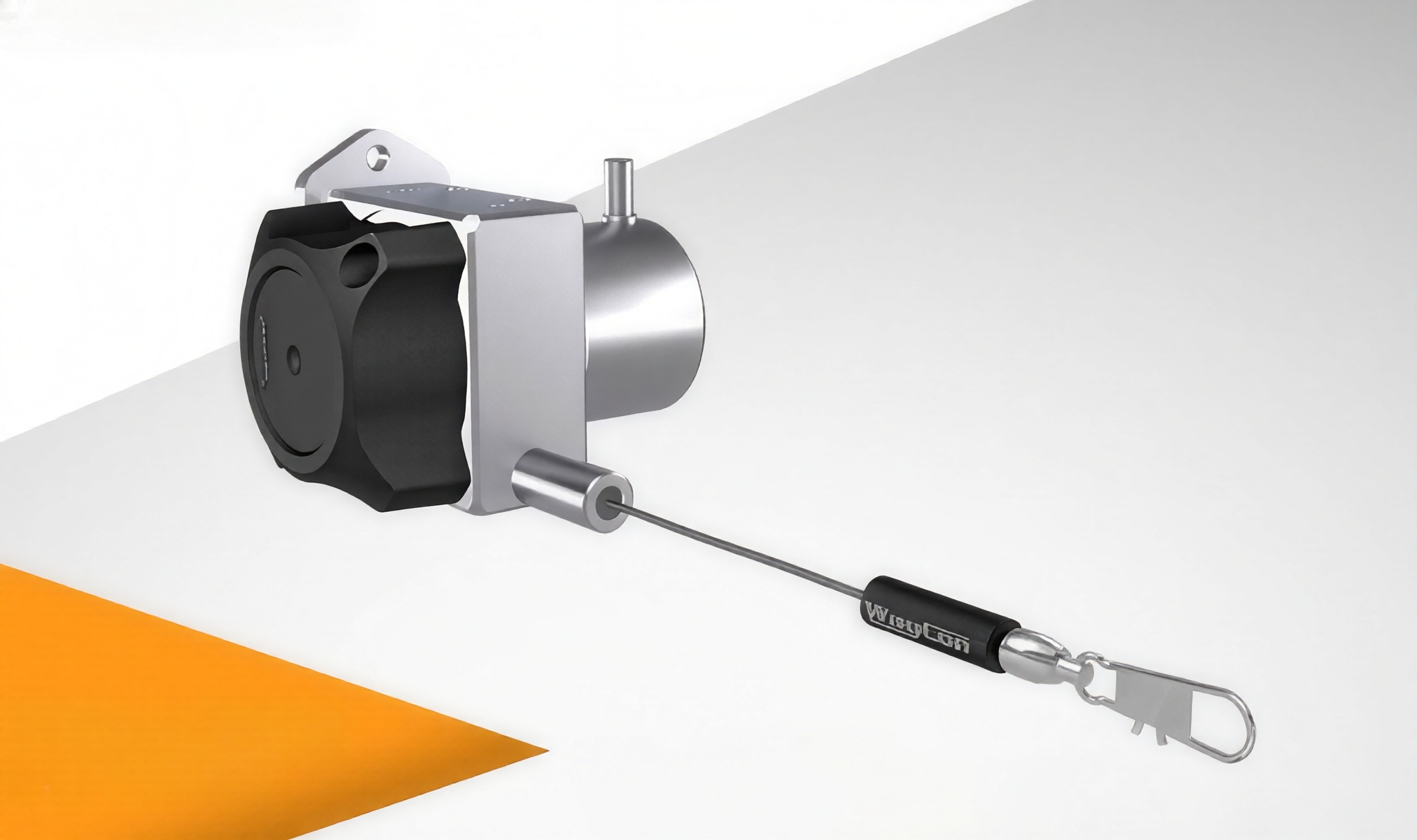

Cảm biến vị trí dạng dây rút gồm 6 phần chính
XEM THÊM: CẢM BIẾN ĐO VẬN TỐC DÒNG CHẢY TẦNG
NGUYÊN LÝ HOẠT ĐỘNG CẢM BIẾN DÂY RÚT
Nguyên lý hoạt động cảm biến dây rút sẽ dựa trên quá trình chuyển đổi các chuyển động tuyến tính thành chuyển động quay. Quá trình này diễn ra đơn giản như sau:
Dây cáp được nối giữa cảm biến và vật thể mục tiêu, khi vật thể chuyển động → dây cáp bị kéo khỏi cảm biến → tang trống sẽ quay → chuyển động quay này được truyền đến trục của bộ phận cảm biến bên trong → sự thay đổi góc quay sẽ được chuyển hóa thành tín hiệu ngõ ra tương ứng (Analog 0-10V/4-20mA, xung (Incremental Encoder) hoặc các giao thức truyền thông hiện đại khác.
Chiều dài dây rút ra và tín hiệu ngõ ra được hiệu chuẩn theo một tỷ lệ tuyến tính, cho phép hệ thống điều khiển (PLC/SCADA) có thể tính toán chính xác vị trí/khoảng cách/mức độ dịch chuyển của vật thể.

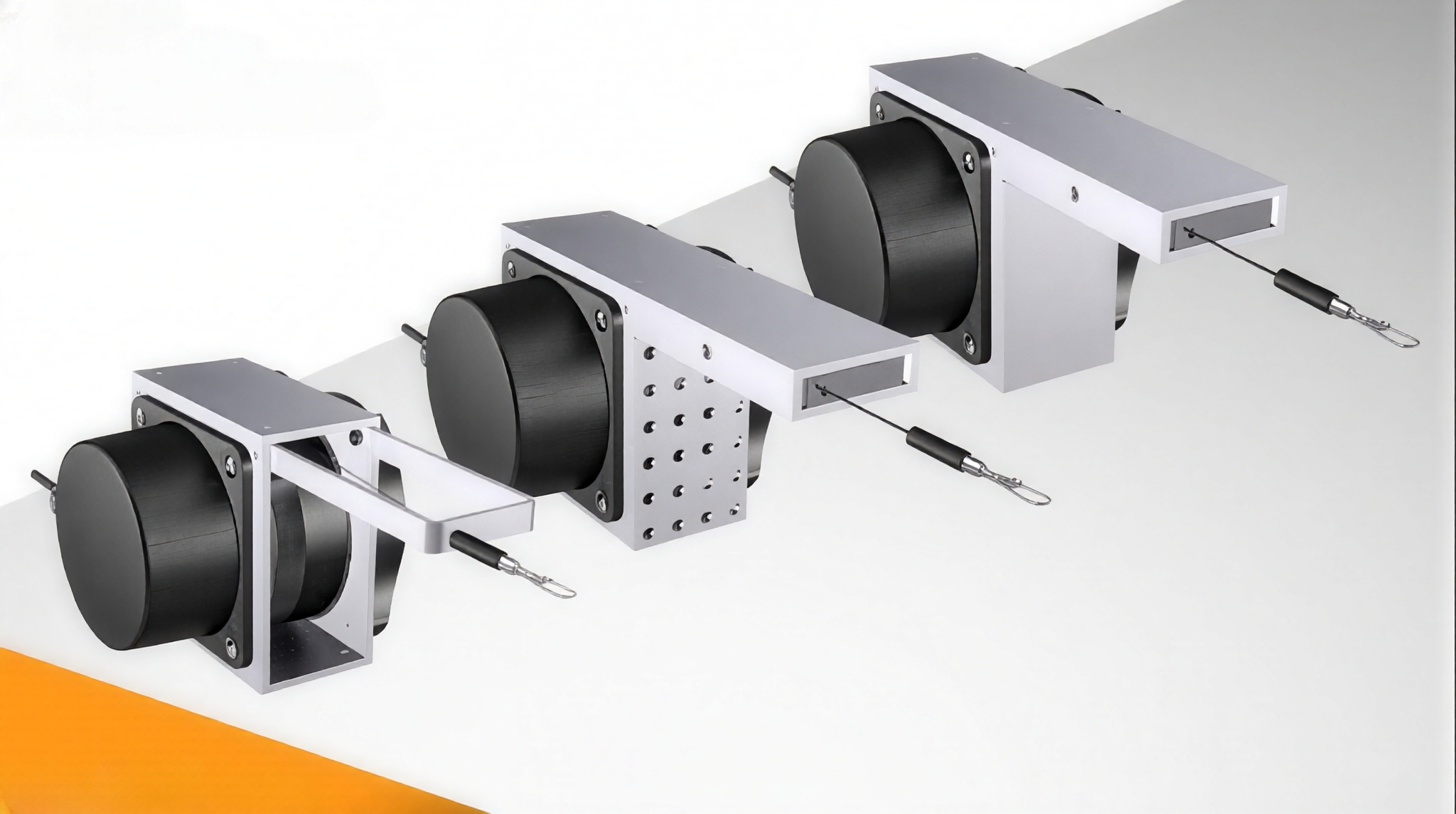

Nguyên lý hoạt động của cảm biến dây rút khá đơn giản nhưng rất hiệu quả
XEM THÊM: CẢM BIẾN ĐIỆN DUNG LÀ GÌ?
ƯU ĐIỂM ĐẶC BIỆT CỦA CẢM BIẾN DÂY RÚT
Cảm biến hành trình dây rút sở hữu những ưu điểm vượt trội so với các thước đo kỹ thuật khác, có thể kể đến như:
- Dải đo rộng: Có thể đo từ 50mm - 50.000mm chỉ bằng một thiết bị duy nhất.
- Thiết kế nhỏ gọn: Các cảm biến vị trí dạng dây rút có kích thước khiêm tốn, thiết kế gọn gàng, giúp chúng dễ dàng lắp đặt vào các vị trí khuất/không gian hẹp.
- Độ bền cao: Do dây cáp bằng chất liệu thép - linh hoạt, cho phép uốn cong qua các ròng rọc mà cảm biến dịch chuyển dây rút có thể đo lường theo những quỹ đạo khác ngoài đường thẳng.
- Khả năng chống chịu tác động từ môi trường: Với cấp bảo vệ từ IP65/IP66/IP67… cảm biến dây rút hoàn toàn có thể hoạt động tốt trong môi trường công nghiệp nhiều bụi bẩn, ẩm ướt, nhiệt độ cao...
- Lắp đặt sử dụng đơn giản: Cảm biến hành trình dây rút không yêu cầu kỹ thuật căn chỉnh khắt khe hay lắp đặt cồng kềnh.

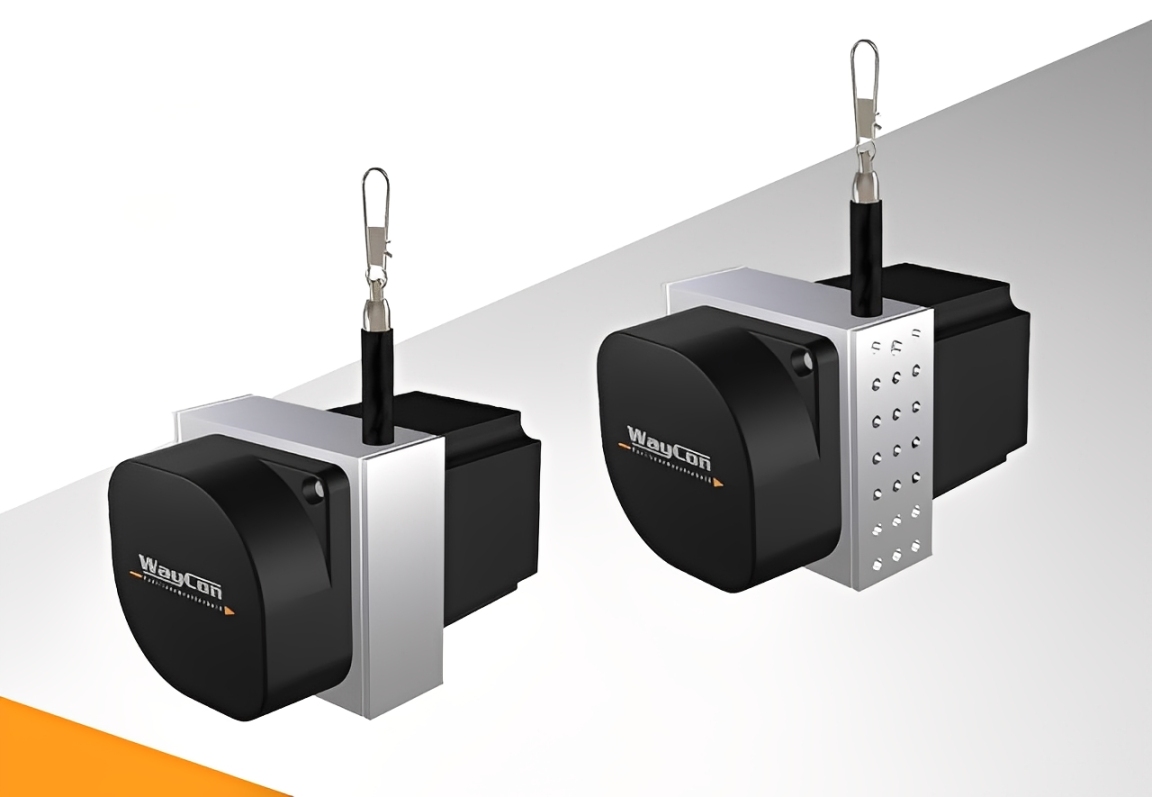

Cảm biến dây rút sở hữu thiết kế rất nhỏ gọn
XEM THÊM: CẢM BIẾN KHÍ H2S (HYDRO SUNFUA)
ỨNG DỤNG CẢM BIẾN DÂY RÚT
Các ứng dụng cảm biến dây rút hiện diện từ lĩnh vực công nghiệp nặng, công nghiệp nhẹ đến nông nghiệp thông minh. Thường thấy nhất là:
- Công nghiệp chế tạo và cơ khí: Máy ép thủy lực, máy CNC và cắt Laser...
- Thiết bị nâng hạ và vận tải: Xe nâng, xe cẩu, hệ thống bãi đỗ xe tự động có sàn nâng...
- Trong y tế và nghiên cứu: Bàn mổ - giường bệnh thông minh có thể nâng hạ chính xác; thử nghiệm va chạm ô tô (dùng để đo lường sự biến dạng của các bộ phận xe theo thời gian thực)...
- Trong nông nghiệp thông minh và hệ thống HVAC: Điều khiển đóng - mở hệ thống mái che nhà kính/nhà màng, giám sát độ mở của cửa gió lớn trong các tòa nhà thông minh sử dụng hệ thống HVAC công nghiệp…
Cảm biến dây rút sử dụng nhiều trong bãi đổ xe có sàn nâng
XEM THÊM: CẢM BIẾN RADAR LÀ GÌ
Khi lựa chọn cảm biến vị trí dạng dây rút, để đảm bảo chất lượng và sự phù hợp với ứng dụng thì bạn cần xem xét cẩn thận các yếu tố như thông số kỹ thuật (dải đo, chuẩn bảo vệ, chất liệu vỏ/dây cáp…), môi trường hoạt động tối ưu, nguồn gốc xuất xứ, các chứng nhận, yêu cầu cụ thể của ứng dụng… Bên cạnh đó, việc bảo trì định kỳ và theo dõi tín hiệu xuyên suốt cũng rất cần thiết để giúp kéo dài tuổi thọ và đảm bảo hiệu suất tối ưu trong suốt quá trình sử dụng.
