Cảm biến laser (Laser Sensor), cảm biến đo khoảng cách bằng laser hay cảm biến dạng laser là thiết bị sử dụng chùm tia laser hội tụ để phát hiện sự hiện diện, vắng mặt hoặc đo khoảng cách của vật thể trong vùng hoạt động của cảm biến.
Khác với các loại cảm biến quang thông thường, cảm biến laser phát ra một điểm sáng nhỏ có cường độ cao, cho phép phát hiện vật thể ở khoảng cách xa với độ chính xác rất cao. Chùm tia laser có thể dễ dàng quan sát bằng mắt thường ngay cả trong môi trường có ánh sáng mạnh hoặc dưới ánh nắng mặt trời trực tiếp, giúp việc lắp đặt, căn chỉnh và bảo trì trở nên đơn giản hơn.
Ngày nay, cảm biến laser được sử dụng rộng rãi trong các hệ thống tự động hóa công nghiệp, robot công nghiệp, băng tải, kho thông minh, máy CNC, dây chuyền sản xuất và các ứng dụng đo khoảng cách chính xác.
CẤU TẠO CỦA CẢM BIẾN LASER
Một cảm biến laser thường bao gồm các bộ phận chính sau:
Bộ phát tia laser (Laser Emitter)
Bộ thu tín hiệu phản xạ (Receiver)
Bộ xử lý tín hiệu bên trong
Mạch điều khiển đầu ra
Màn hình hiển thị và phím cài đặt (tùy model)
Cổng truyền thông hoặc kết nối cấu hình
Tùy theo từng dòng sản phẩm, cảm biến laser có thể được trang bị màn hình LCD hoặc LED giúp người dùng dễ dàng thiết lập các thông số hoạt động trực tiếp trên thiết bị.
NGUYÊN LÝ HOẠT ĐỘNG CỦA CẢM BIẾN LASER

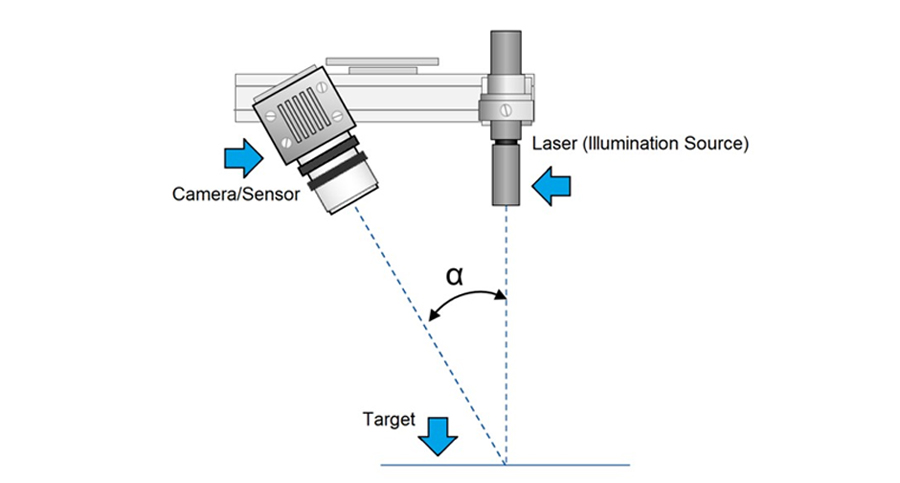

Cảm biến laser hoạt động dựa trên việc phát ra một chùm tia laser tập trung đến vật thể cần phát hiện.
Khi tia laser gặp vật thể, tín hiệu phản xạ sẽ được bộ thu tiếp nhận và xử lý. Dựa vào thời gian phản hồi, góc phản xạ hoặc cường độ tín hiệu nhận được, cảm biến sẽ xác định:
Sự hiện diện của vật thể
Sự vắng mặt của vật thể
Khoảng cách từ cảm biến đến vật thể
Vị trí hoặc dịch chuyển của vật thể
Nhờ khả năng hội tụ ánh sáng cao, cảm biến laser có thể đo được những vật thể rất nhỏ hoặc ở khoảng cách xa mà các loại cảm biến thông thường khó thực hiện được.
MÁY PHÁT LASER LÀ GÌ?
Máy phát laser là bộ phận tạo ra tia laser trong cảm biến.
Laser là thiết bị phát ra ánh sáng thông qua quá trình khuếch đại quang học dựa trên hiện tượng phát xạ kích thích của bức xạ điện từ. Không giống như các nguồn sáng thông thường, tia laser có tính định hướng cao, tập trung năng lượng lớn và độ phân kỳ rất thấp.
Nhờ những đặc tính này, tia laser cho phép đo khoảng cách với độ chính xác cao, ổn định và đáng tin cậy trong các môi trường công nghiệp khắc nghiệt.
CÁC LOẠI ĐẦU RA CỦA CẢM BIẾN LASER
Tùy theo từng model, cảm biến laser có thể cung cấp nhiều dạng tín hiệu đầu ra khác nhau:
Đầu ra số (Digital Output)
NPN
PNP
Normally Open (NO)
Normally Closed (NC)
Đầu ra số thường được sử dụng để phát hiện có hoặc không có vật thể.
Đầu ra tương tự (Analog Output)
0-10VDC
4-20mA
Đầu ra tương tự được sử dụng trong các ứng dụng đo khoảng cách liên tục hoặc kiểm soát vị trí chính xác.
Truyền thông công nghiệp
Một số cảm biến laser cao cấp còn hỗ trợ:
IO-Link
Modbus RTU
RS485
Ethernet/IP
PROFINET
Giúp kết nối trực tiếp với PLC, SCADA hoặc hệ thống quản lý sản xuất.
CÀI ĐẶT CẢM BIẾN LASER
Việc thiết lập cảm biến laser phụ thuộc vào từng dòng sản phẩm.
Đối với các model cơ bản, người dùng chỉ cần xoay núm điều chỉnh để thay đổi ngưỡng phát hiện từ giá trị tối thiểu đến tối đa.
Đối với các model cao cấp hơn, việc cài đặt được thực hiện thông qua:
Màn hình LCD
Các phím chức năng trên thiết bị
Phần mềm cấu hình trên máy tính
Các thông số thường được thiết lập gồm:
Khoảng cách phát hiện
Điểm đóng/ngắt đầu ra
Chế độ hoạt động
Bộ lọc tín hiệu
Độ nhạy phát hiện
ƯU ĐIỂM CỦA CẢM BIẾN LASER
Độ chính xác cao
Khoảng cách đo xa
Phát hiện vật thể kích thước nhỏ
Thời gian đáp ứng nhanh
Chống nhiễu ánh sáng tốt
Dễ dàng căn chỉnh nhờ chấm laser nhìn thấy được
Hoạt động ổn định trong môi trường công nghiệp
ỨNG DỤNG CỦA CẢM BIẾN LASER
Cảm biến laser được ứng dụng rộng rãi trong nhiều lĩnh vực:
Tự động hóa công nghiệp
Phát hiện sản phẩm trên băng tải
Đếm sản phẩm
Kiểm tra vị trí chi tiết
Robot công nghiệp
Định vị sản phẩm
Hướng dẫn robot gắp đặt
Kiểm tra vị trí trước khi thao tác
Kho vận và Logistics
Đo chiều cao kiện hàng
Định vị pallet
Hệ thống kho tự động
Máy CNC và máy công cụ
Đo vị trí bàn máy
Kiểm tra kích thước sản phẩm
Kiểm soát quá trình gia công
Đo mức và đo khoảng cách
Đo mức vật liệu trong silo
Đo khoảng cách bồn chứa
Giám sát vị trí thiết bị
THÔNG SỐ KỸ THUẬT ĐIỂN HÌNH
Khoảng cách đo: vài mm đến hàng chục mét
Nguồn cấp: 10-30VDC hoặc 24VDC
Tín hiệu đầu ra: NPN, PNP, NO, NC, 0-10V, 4-20mA
Độ chính xác: ±0.1 mm đến ±10 mm tùy model
Cấp bảo vệ: IP65, IP67 hoặc cao hơn
Nhiệt độ làm việc: -10°C đến +60°C
