Trong lĩnh vực công nghiệp và tự động hoá hiện đại, việc kiểm soát nhiệt độ chính xác và chặt chẽ là vô cùng cần thiết, không chỉ góp phần nâng cao hiệu suất hoạt động - chất lượng sản phẩm, đảm bảo sự an toàn - thoải mái cho con người, mà còn bảo vệ máy móc thiết bị dài lâu. Hiện nay, cảm biến nhiệt độ Pt100đã và đang được các kỹ ưu ưu ái lựa chọn cho các hệ thống HVAC, dây chuyền sản xuất thực phẩm/dược phẩm và nông nghiệp thông minh.
KHÁI QUÁT VỀ CẢM BIẾN NHIỆT ĐỘ PT100
Cảm biến nhiệt độ PT100 là thiết bị giám sát - đo lường nhiệt độ trong các quy trình tự động hoá, được sử dụng rộng rãi trong những lĩnh vực quan trọng như công nghiệp, nông nghiệp, hệ thống HVAC, nghiên cứu khoa học, y tế...
Cảm biến đo nhiệt độ PT100 hoạt động dựa trên công nghệ RTD (nhiệt điện trở) với độ chính xác cực kỳ cao. Trong đó:
- "Pt" đại diện cho Platinum (Bạch Kim): Đây là chất liệu chính của cảm biến.
- "100": Điện trở danh định ở 0°C là 100 Ohm.
Cấu Tạo Cơ Bản
Cảm biến nhiệt độ PT100 có thành phần chính là một cuộn dây Bạch Kim siêu mỏng được bọc trong lớp ceramic/thủy tinh. Khi nhiệt độ thay đổi → điện trở của dây Bạch Kim sẽ tăng/giảm theo một tỷ lệ tuyến tính ổn định.
Những bộ phận cơ bản của cảm biến nhiệt độ loại PT100 thường bao gồm:
- Bộ phận cảm biến (cuộn dây bạch kim siêu mỏng).
- Vật liệu cách điện (ceramic/thủy tinh).
- Vỏ bảo vệ (thường bằng chất liệu thép không gỉ).
- Khu vực đấu nối và dây cáp kết nối.

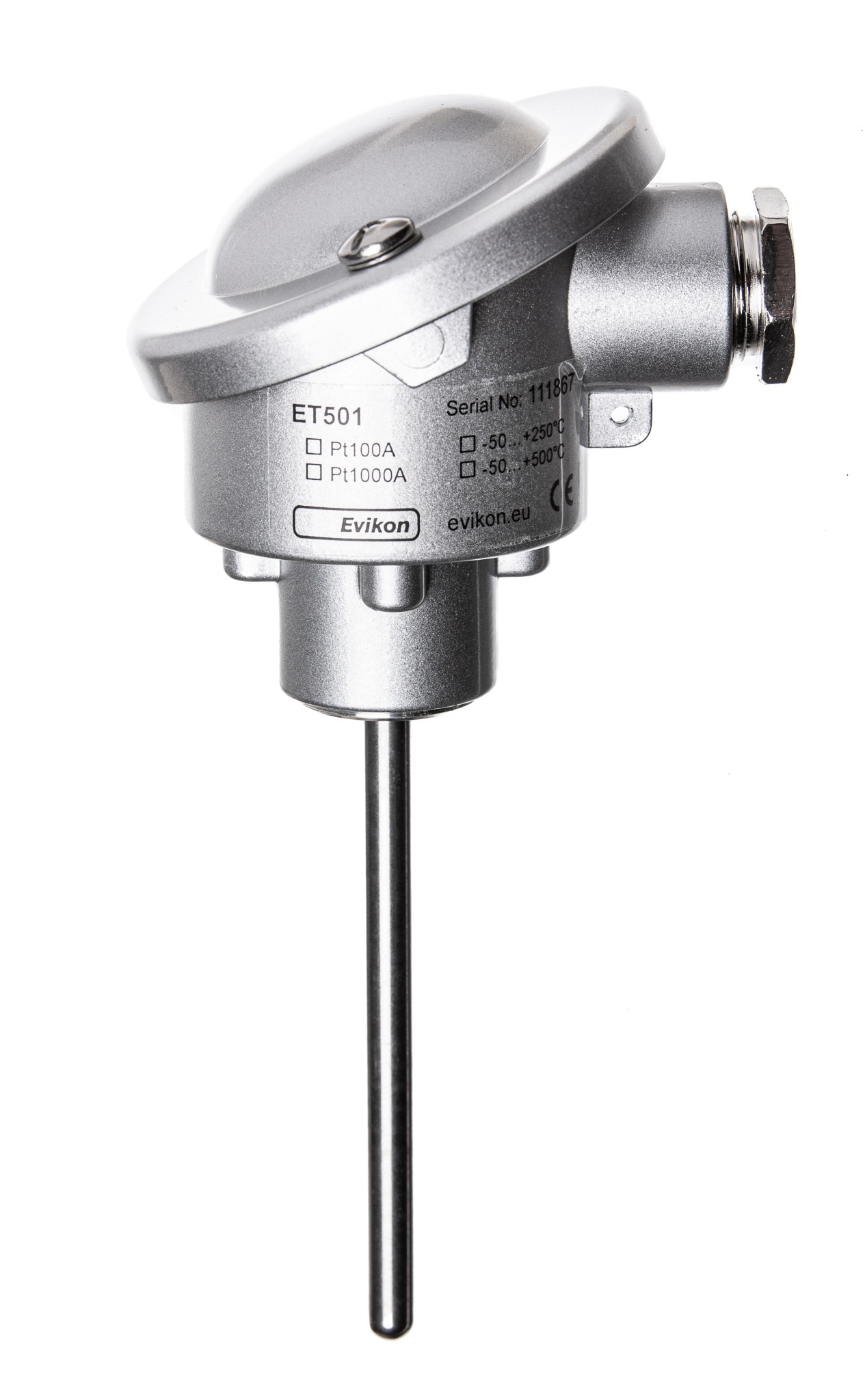

Cấu tạo cơ bản của cảm biến nhiệt độ PT100

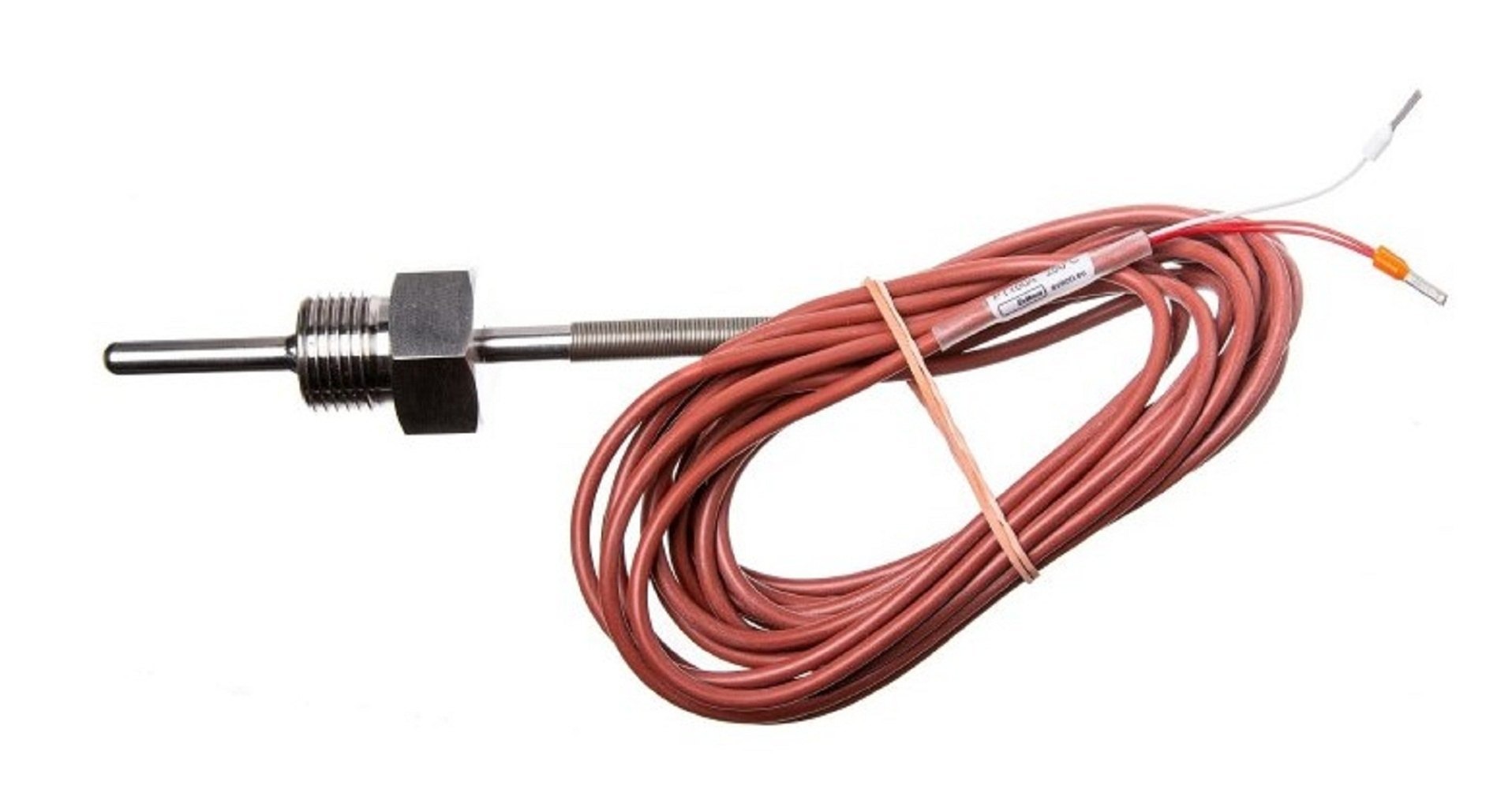

Nguyên Lý Hoạt Động
Cảm biến đo nhiệt PT100 hoạt động trên nguyên lý sự thay đổi điện trở của cuộn dây Bạch Kim theo nhiệt độ. Quy trình hoạt động diễn ra theo tuần tự như sau:
1/ Khi nhiệt độ tăng → các nguyên tử kim loại dao động mạnh hơn → cường độ va chạm của các electron tăng lên → điện trở tăng. Ngược lại, khi nhiệt độ giảm thì giá trị điện trở cũng giảm.
2/ Mạch điện tử trong cảm biến sẽ nhận diện sự thay đổi của điện trở để suy ra giá trị nhiệt độ thực tế.
3/ Bộ phận xử lý tín hiệu sẽ chuyển đổi giá trị nhiệt độ thu được thành tín hiệu ngõ ra chuẩn để hiển thị hoặc truyền về bộ phận điều khiển.
Nguyên lý hoạt động của cảm biến PT100
XEM THÊM: CÔNG TẮC NHIỆT ĐỘ PHÒNG LÀ GÌ

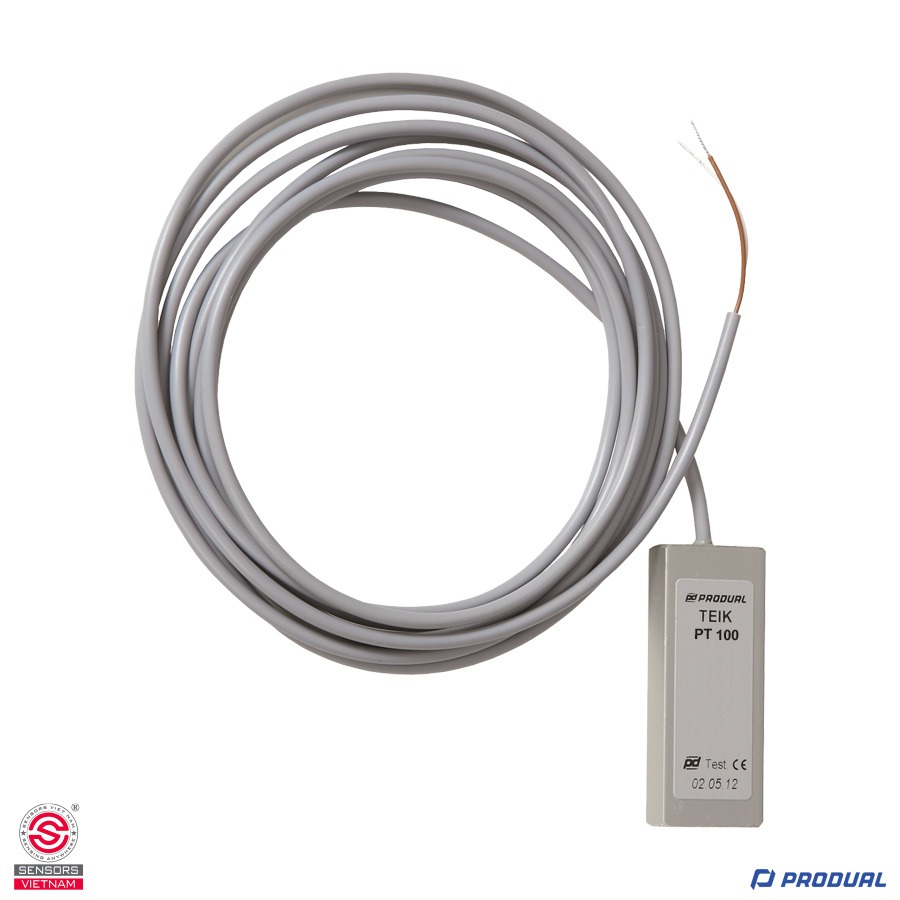

HƯỚNG DẪN CHỌN MUA CẢM BIẾN NHIỆT ĐỘ PT100
Để chọn được một cảm biến nhiệt độ PT100 phù hợp, đáng tín cậy và bền bỉ, bạn cần lưu ý 5 thông số "vàng" sau đây:
Dải nhiệt độ hoạt động của thiết bị: Cần chọn cảm biến có dải đo hoạt động phù hợp với nhu cầu thực tế, không quá sát cũng không quá rộng, chênh lệch khoảng 20-30% là lý tưởng nhất để đảm bảo độ chính xác.
Chất liệu/vật liệu: Bạn cần xác định chính xác môi trường cần đo nhiệt độ là gì để chọn chất liệu/vật liệu thiết bị cho phù hợp. Ví dụ, môi trường dân dụng/nông nghiệp/nông nghiệp nhẹ thì chọn chất liệu/vật liệu có độ bền và cấp bảo vệ trung bình - khá; còn với môi trường công nghiệp nặng, có tính ăn mòn cao thì nên chọn thiết bị có chất liệu vỏ đặc biệt (inox khôgn gỉ) và cấp bảo vệ cao (IP67).
Kiểu kết nối: Ren M12, M16, G1/2 hay dạng mặt bích?
Độ chính xác: Mỗi ứng dụng sẽ có 1 tỷ lệ sai số có thể chấp nhận. Ví dụ, môi trường dân dụng, công nghiệp và nông nghiệp bình thường có thể chấp nhận sai số class B (±0,3°C ở 0°C); còn trong các phòng nghiên cứu, phòng sạch, kho bảo quản sản phẩm nhạy cảm thì chỉ chấp nhận sai số trong Class A (±0,15°C ở 0°C).
Khi chọn mua cảm biến nhiệt độ PT100 hãy cân nhắc kỹ giữa nhu cầu thực tế và dải đo hoạt động của thiết bị
XEM THÊM: TRÊN TAY VÀ ĐÁNH GIÁ CẢM BIẾN NHIỆT TEIK NTC10K VÀ TEIK NTC20K
PHÂN LOẠI CẢM BIẾN NHIỆT ĐỘ PT100
Thông thường, cảm biến nhiệt độ loại Pt100 được phân loại theo kiểu kết nối dây. Bao gồm:
Cảm Biến Nhiệt Độ Pt100 2 Dây
Đây là dòng cảm biến nhiệt độ Pt100 đơn giản nhất. Tuy nhiên, loại thiết bị này thường ít được sử dụng trong lĩnh vực công nghiệp vì tỷ lệ sai số sẽ lớn dần khi truyền tín hiệu đi đường dài. Sản phẩm này chỉ phù hợp cho các thiết bị đo nhiệt độ cầm tay hoặc yêu cầu khoảng cách kết nối cực kỳ ngắn.
Cảm Biến Nhiệt Độ Pt100 3 Dây
Đây là dòng cảm biến đo nhiệt độ Pt100 phổ biến nhất hiện nay - thường xuất hiện trong các nhà máy sản xuất. Cảm biến nhiệt độ Pt100 3 dây sử dụng dây thứ 3 để bù trừ điện trở dây dẫn, từ đó đảm bảo độ chính xác hoàn hảo của phép đo ở khoảng cách trung bình. Hầu hết các bộ điều khiển PID, PLC hiện đại đều hỗ trợ loại thiết bị này.
Cảm Biến Nhiệt Độ Pt100 4 Dây
Cảm biến nhiệt độ Pt100 4 dậy được sử dụng rộng rãi trong các ứng dụng phòng thí nghiệm, phòng sạch, khu vực bảo quản/sản xuất linh kiện bán dẫn/sản phẩm nhạy cảm hoặc những quy trình yêu cầu kiểm soát nhiệt độ khắt khe nhất. Cơ chế 4 dây sẽ giúp loại bỏ hoàn toàn ảnh hưởng của điện trở dây dẫn, đảm bảo kết quả đo chính xác gần như tuyệt đối.

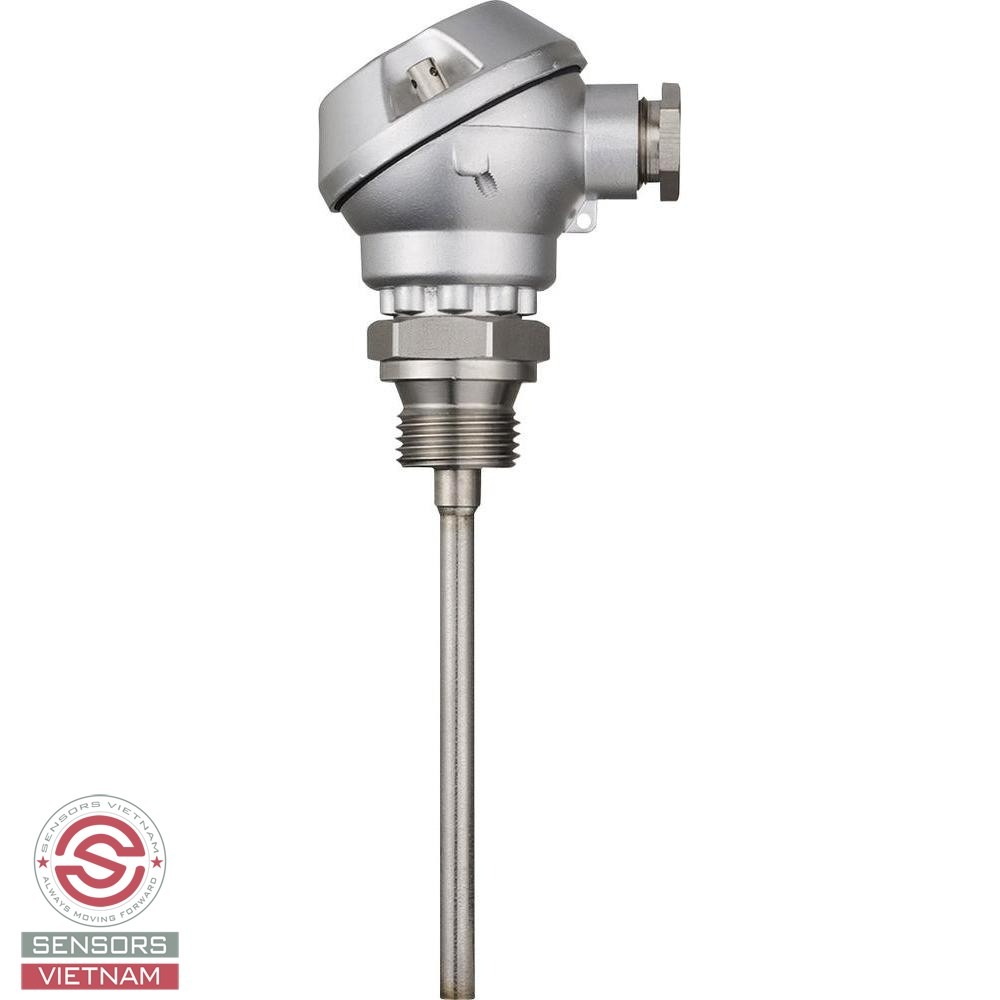

Cảm biến nhiệt độ PT100 chất lượng cao tại Sensors Việt Nam
XEM THÊM: TRÊN TAY VÀ ĐÁNH GIÁ CẢM BIẾN NHIỆT ĐỘ TIẾP XÚC TEIK PT100 & PT1000
ỨNG DỤNG THỰC TẾ CỦA CẢM BIẾN NHIỆT ĐỘ PT100
Nhờ dải đo rộng, độ chính xác, độ ổn định và độ bền cơ học cao mà cảm biến nhiệt độ Pt100 được ứng dụng rộng rãi trong mọi ngóc ngách của lĩnh vực công nghiệp, nông nghiệp lẫn dân dụng:
- Sản xuất/bảo quản thực phẩm và đồ uống: Giám sát nhiệt độ trong quy trình thanh trùng, tiệt trùng, hệ thống bồn nấu, lò nướng, đóng gói, chiết rót...
- Hệ thống HVAC: Giám sát - điều khiển nhiệt độ nước lạnh (Chiller), duy trì nhiệt độ không khí tối ưu - ổn định trong các tòa nhà thông minh, bệnh viện, trường học, trung tâm dữ liệu… Bên cạnh đó, cảm biến nhiệt độ Pt100 dạng miếng dán còn được dùng để xử lý hiện tượng đọng sương và bức xạ nhiệt từ cửa kính.
- Sản xuất hóa chất và dầu khí: Đo lường nhiệt độ của các phản ứng hóa học - đảm bảo nhiệt độ luôn chính xác, ổn định để sản phẩm đạt chất lượng tốt nhất và phòng ngừa các nguy cơ cháy nổ.
- Nông nghiệp thông minh: Kiểm soát nhiệt độ trong các nhà kính/nhà màng/trang trại chăn nuôi/kho bảo quản nông sản, đảm bảo điều kiện sống lý tưởng cho cây trồng vật nuôi.
- Một số ứng dụng khác: Nhà máy nhiệt điện, sản xuất nhựa, giám sát nhiệt độ động cơ, khí thải, hỗ trợ công tác nghiên cứu khoa học và thử nghiệm…
Cảm biến nhiệt độ PT100 được sử dụng rộng rãi trong công nghiệp thực phẩm
XEM THÊM: CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI TRONG THỜI ĐẠI TỰ ĐỘNG HOÁ 4.0
Cảm biến nhiệt độ Pt100 là "giác quan" quan trọng, giúp hệ thống tự động hóa vận hành trơn tru, chính xác, tiết kiệm và an toàn. Việc hiểu rõ về thiết bị này sẽ giúp bạn chọn được sản phẩm phù hợp với nhu cầu, từ đó tối ưu chi phí đầu tư - vận hành - bảo dưỡng/sửa chữa và nâng cao hiệu suất hoạt động đáng kể.
