Bài viết này của Sensors Việt Nam sẽ phân tích chi tiết các thông tin liên quan đến cảm biến nhiệt độ PT100 2 dây, cảm biến PT100 3 dây và cảm biến PT100 4 dây. Từ đó giúp bạn hiểu rõ cảm biến PT100 2 dây, 3 dây và 4 dây khác nhau thế nào để chọn đúng loại thiết bị cho từng ứng dụng cụ thể.
SƠ LƯỢC VỀ CẢM BIẾN PT100
PT100/cảm biến PT100/đầu dò PT100 là loại cảm biến nhiệt độ điện trở (RTD) sử dụng platinum (Pt - bạch kim nguyên chất) làm phần tử nhận. Thiết bị này phố biến ở cấu hình 2 dây, 3 dây và 4 dây. Bên cạnh đó, dải nhiệt hoạt động phổ biến trong khoảng từ -200°C đến khoảng 600°C.
Trong tên gọi "PT100", con số 100 nghĩa là điện trở của phần tử cảm biến đạt đúng 100 Ω tại 0°C. Khi nhiệt độ tăng, điện trở của bạch kim cũng tăng theo quy luật tuyến tính và ổn định. Nhờ ưu điểm này mà cảm biến PT100 được xem là chuẩn đo nhiệt độ phổ biến nhất trong công nghiệp hiện đại, được ứng dụng rộng rãi từ nhà máy sản xuất thực phẩm, dược phẩm, hóa chất, lò hơi đến hệ thống HVAC.
So với cảm biến nhiệt độ thermocouple (cặp nhiệt điện), cảm biến PT100 có độ chính xác cao hơn, độ lặp lại tốt hơn và rất ít bị trôi theo thời gian. Tuy nhiên, đầu dò PT100 lại có điểm yếu là dải đo hẹp hơn và thời gian đáp ứng chậm hơn thermocouple khi hoạt động ở nhiệt độ cao - rất cao.
Đó là sơ lược chung về cảm biến PT100, để biết cảm biến PT100 2 dây, 3 dây và 4 dây khác nhau thế nào thì chúng ta cần hiểu bản chất của từng loại thiết bị.
Cảm biến PT100 2 dây
Cảm biến PT100 2 dây có cấu hình đơn giản nhất: hai đầu của phần tử cảm biến Pt100 được nối ra ngoài và kết nối trực tiếp với thiết bị đo bằng hai dây dẫn. Hai dây này vừa cấp dòng vừa truyền tín hiệu đo.
- Ưu điểm lớn nhất của dòng này là kết cấu cực kỳ đơn giản, dễ đấu nối, ít dây cáp, chi phí triển khai thấp và tương thích với hầu hết bộ điều khiển..
- Nhược điểm của dòng cảm biến PT100 2 dây là toàn bộ điện trở của dây dẫn sẽ cộng thẳng vào kết quả đo, và bộ đọc hoàn toàn không thể tách phần điện trở dây dẫn ra khỏi điện trở của cảm biến. Vì vậy, nếu không có phương pháp bù bổ sung điện trở dây, giá trị hiển thị luôn cao hơn nhiệt độ thực và sai số sẽ tăng tỷ lệ thuận với chiều dài dây.
Cảm biến PT100 2 dây phù hợp với các ứng dụng yêu cầu truyền tín hiệu đo ở khoảng cách rất ngắn (1 - 2 m), hoặc chỉ giám sát nhiệt độ cơ bản (thiết bị gia dụng, tủ điện, hệ thống thí nghiệm nhỏ…).

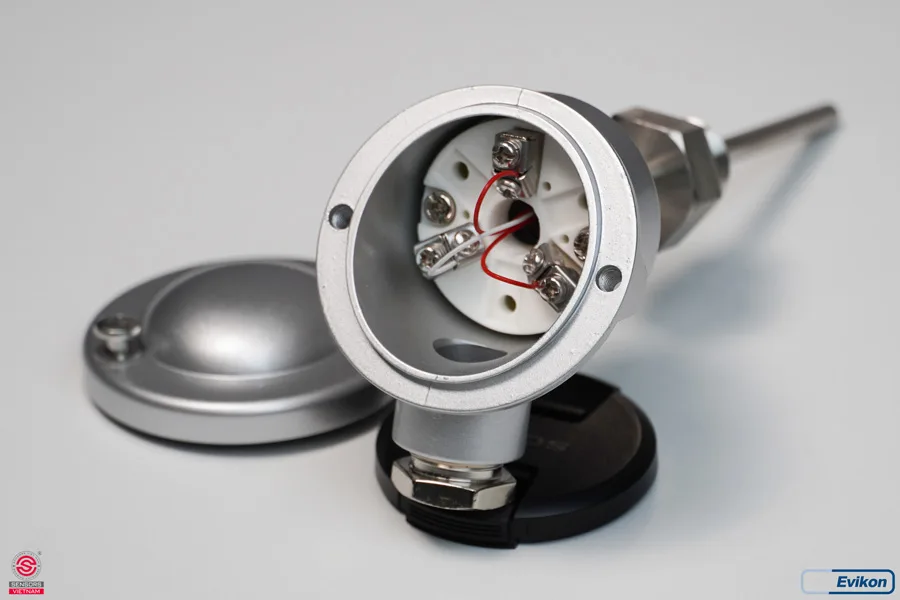

Cảm biến PT100 3 dây
Cảm biến PT100 3 dây hiện là cấu hình được sử dụng phổ biến nhất trong công nghiệp nhờ cân bằng tốt giữa độ chính xác phép đo, chi phí dây dẫn, số lượng terminal và độ phức tạp cấu hình.
Trong thiết bị này, một đầu của phần tử cảm biến nối với một dây, đầu còn lại được nối với hai dây. Chỉ với một dây dẫn được bổ sung thêm này, mạch đo có thể ước tính/triệt tiêu ảnh hưởng của điện trở đường dây.
Cơ chế này hoạt động: Khi dùng 3 dây có cùng chiều dài, tiết diện và vật liệu, điện trở của chúng có thể xem là bằng nhau. Đồng thời, mạch cầu Wheatstone trong bộ chuyển đổi/bộ điều khiển sẽ được thiết kế sao cho điện trở của hai dây nằm ở hai nhánh đối nhau của cầu, nhờ đó triệt tiêu lẫn nhau và loại bỏ phần lớn sai số do điện trở dây gây ra.
Điểm quan trọng cần nhớ, cảm biến nhiệt độ PT100 3 dây không thể loại bỏ hoàn toàn sai số do dây dẫn gây ra (trong nhiều trường hợp, nếu ba dây không đồng nhất, không cùng chiều dài, dây bị oxy hóa… thì sự bù trừ cũng không thể chính xác).
Cảm biến PT100 3 dây phù hợp với các ứng dụng truyền tín hiệu ở khoảng cách vài chục mét trở xuống và không yêu cầu độ chính xác khắt khe (ứng dụng công nghiệp thông thường - cấp B/A như nhà máy, lò hơi, đường ống, buồng sấy…).
Cảm biến PT100 4 dây
Cảm biến nhiệt độ PT100 4 dây hiện là cấu hình sở hữu độ tin cậy cao nhất trong dòng cảm biến nhiệt độ PT100. Ở dòng thiết bị này, mỗi đầu của phần tử cảm biến sẽ nối với hai dây, trong đó có một cặp dây cấp nguồn và một cặp dây đo điện áp.
Nguyên lý vận hành cảm biến PT100 4 dây: Bộ đo cấp một dòng điện cố định qua cặp dây nguồn và cặp dây thứ hai sẽ đo điện áp rơi trên hai đầu phần tử cảm biến. Vì cặp dây đo gần như không có dòng chạy qua nên điện áp rơi trên chúng gần bằng 0. Đây gọi là nguyên lý đo Kelvin.
Ở dòng cảm biến PT100 4 dây, điện trở dây dẫn sẽ được loại bỏ hoàn toàn mà không bị chi phối bởi chiều dài hay sự khác biệt giữa các dây. Bù lại, cảm biến nhiệt độ PT100 4 dây có giá thành cao hơn cảm biến nhiệt độ PT100 2 dây và cảm biến nhiệt độ PT100 3 dây, yêu cầu dây dẫn nhiều lõi hơn và bộ đo phải hỗ trợ đầu vào 4 dây.
Cảm biến PT100 4 dây là thiết bị bắt buộc trong các ứng dụng yêu cầu kiểm soát nhiệt độ chặt chẽ như nghiên cứu khoa học, phòng hiệu chuẩn, đo lường chuẩn, sản xuất dược phẩm/vi điện tử và những quy trình yêu cầu sai số phép đo < 0,1°C.

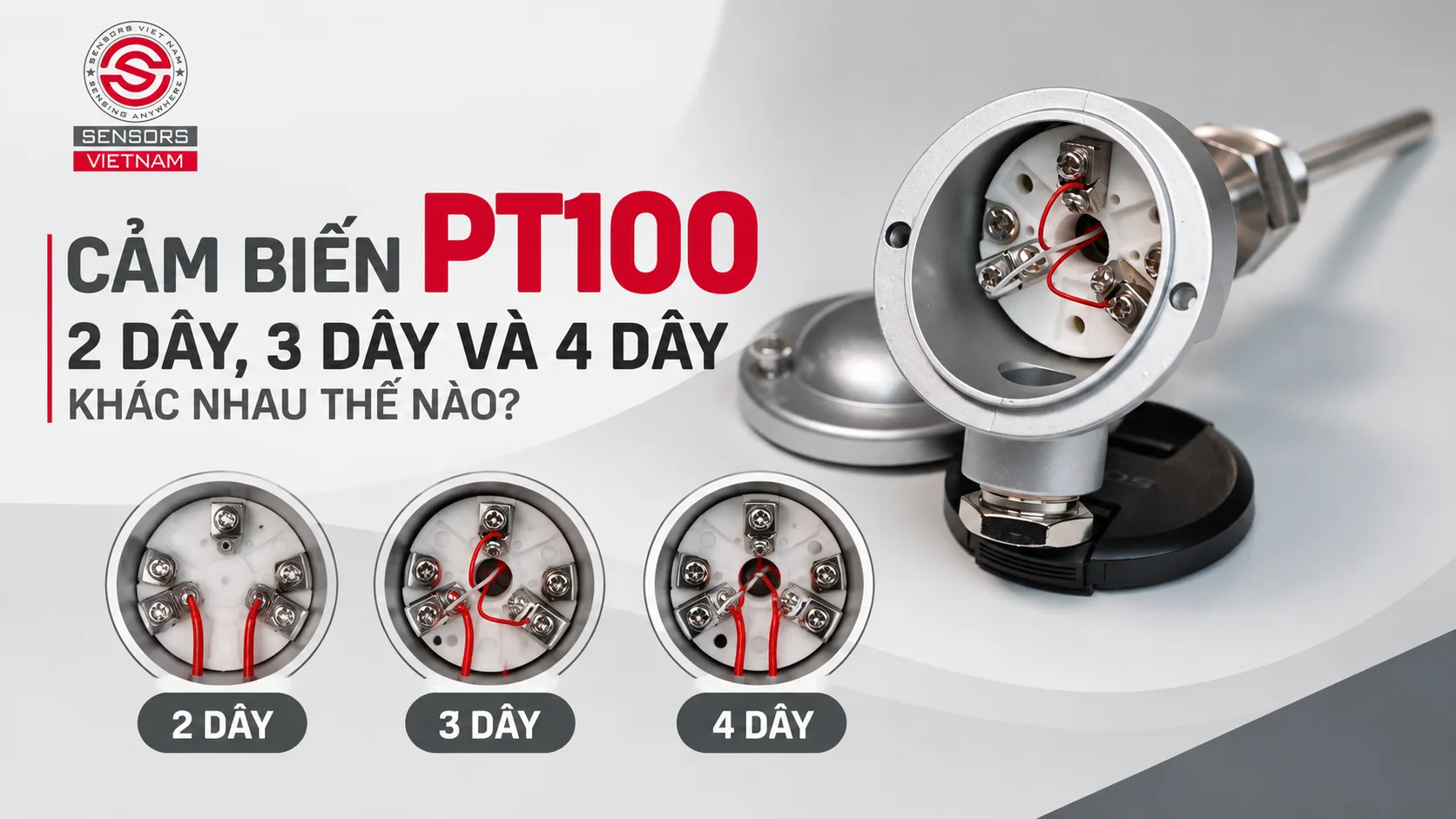

CẢM BIẾN PT100 2 DÂY, 3 DÂY VÀ 4 DÂY KHÁC NHAU THẾ NÀO?
Cùng theo dõi bảng so sánh trực quan sau đây để nhận biết nhanh cảm biến PT100 2 dây, 3 dây và 4 dây khác nhau thế nào nhé!
| Tiêu chí so sánh | Cảm biến PT100 2 dây | Cảm biến PT100 3 dây | Cảm biến PT100 4 dây |
| Cách xử lý điện trở dây | Không bù, cộng thẳng vào kết quả | Bù nếu 3 dây bằng nhau, tương đồng | Loại bỏ hoàn toàn điện trở dây |
| Độ chính xác | Thấp nhất | Tốt, phù hợp đa số ngành công nghiệp | Cao nhất |
| Khoảng cách dây | Rất ngắn, < 1 m | Vài mét đến vài chục mét | Dài, phù hợp ứng dụng yêu cầu kiểm soát nhiệt chuẩn xác |
| Chi phí | Thấp | Trung bình | Cao |
| Ứng dụng phổ biến | Đo lường và giám sát nhiệt độ cơ bản (tủ điện nhỏ, thiết bị đo ở gần cảm biến, điểm giám sát phụ) | PLC, DCS, lò sấy/hấp/nung, HVAC | Phòng thí nghiệm, quy trình hiệu chuẩn, sản xuất dược phẩm/vi điện tử |
ỨNG DỤNG CỤ THỂ CỦA CẢM BIẾN PT100 2 DÂY, 3 DÂY VÀ 4 DÂY
Sau khi tìm hiểu cảm biến PT100 2 dây, 3 dây và 4 dây khác nhau thế nào, hãy cùng điểm qua các ứng dụng điển hình nhất của từng dòng sản phẩm nhé!
Ứng dụng cảm biến PT100 2 dây
Lò hơi, lò đốt, quy trình gia nhiệt: Cảm biến nhiệt độ PT100 2 dây được dùng phổ biến cho lò hơi, lò nhiệt và các quy trình gia nhiệt công nghiệp (ứng dụng tại các điểm giám sát phụ gần tủ, không phải điểm điều khiển quan trọng).
Đo nhiệt độ nước, thực phẩm, nhà kính, phòng sạch: Cảm biến PT100 2 dây dạng đầu dò dài 2-5 m, với dải đo phổ biến 50/80/100/150°C được dùng nhiều trong quá trình đo nhiệt độ nước, thực phẩm, nhà kính và phòng sạch.
HVAC và thiết bị máy móc đơn giản: Cảm biến PT100 kiểu 2 dây được đánh giá là phù hợp cho các ứng dụng HVAC và máy móc thiết bị nhỏ lẻ, đơn giản.
Ngoài ra, dòng PT100 2 dây còn được dùng trong các thiết bị cầm tay, ứng dụng cần khoảng cách kết nối rất ngắn, ứng dụng kiểm tra, xử lý sự cố tại chỗ...
Ứng dụng cảm biến PT100 3 dây
Phạm vi ứng dụng của cảm biến PT100 3 dây phổ biến nhất gồm:
Công nghiệp sản xuất: Nhà máy sản xuất thực phẩm (giám sát nhiệt độ chế biến), sản xuất dược phẩm/dụng cụ y tế (giám sát quá trình sản xuất và bảo quản)...
Công nghiệp dầu khí và năng lượng: PT100 3 dây được dùng trong ngành dầu khí để giám sát quá trình lọc - hóa dầu). Còn trong ngành năng lượng, thiết bị có nhiệm vụ giám sát lò hơi, nhà máy điện, hệ thống làm mát... Vị trí lắp đặt PT100 3 dây thường là trên đường ống dẫn khí, trong lò hơi, động cơ và mô tơ… với dải đo thưởng nằm trong khoảng 500 °C trở xuống.
Cảm biến PT100 3 dây còn xuất hiện trong các ứng dụng nhỏ hơn, như lò rang cà phê, tủ sấy, phòng xông hơi, lò ấp trứng, đo nhiệt độ nước, dầu, khí gas, axit loãng….
Ứng dụng cảm biến PT100 4 dây
PT100 4 dây sở hữu khả năng đo chính xác nhất nên sẽ được ưu tiên dùng trong các trường hợp đặc thù, điển hình như: nghiên cứu khoa học, sản xuất dược phẩm có tính chất nhạy cảm, phòng hiệu chuẩn, kho bảo quản các sản phẩm nhạy nhiệt… Trong các ứng dụng này, cảm biến có thể là yếu tố để lập hồ sơ truy xuất nguồn gốc.
Ngoài ra, cảm biến nhiệt độ PT100 kiểu 4 dây còn được sử dụng trong tự động hóa nhà máy, đặc biệt là ở các quy trình công nghiệp quan trọng và yêu cầu giảm tối đa sai số.

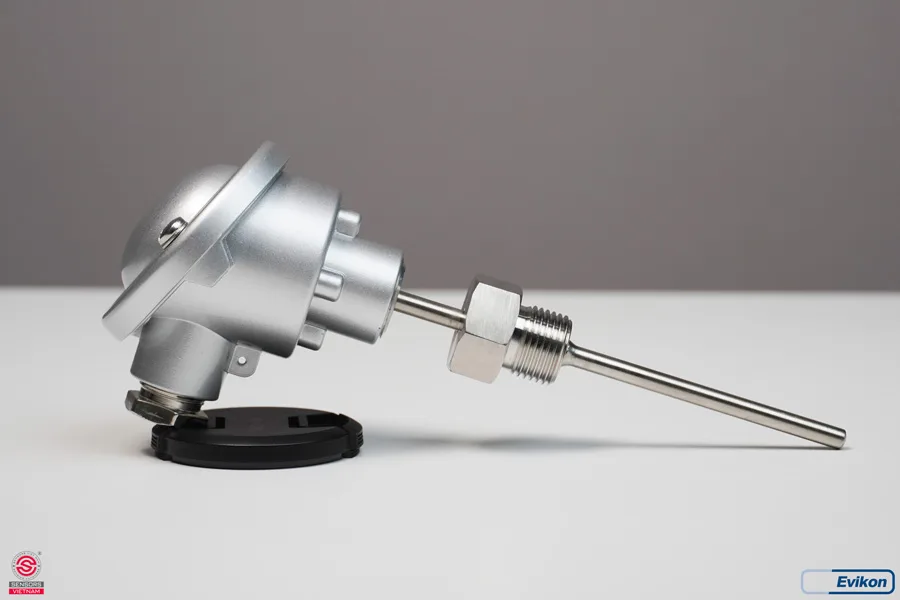

BẠN NÊN DÙNG CẢM BIẾN PT100 2 DÂY, 3 DÂY HAY 4 DÂY?
Biết rõ cảm biến PT100 2 dây, 3 dây và 4 dây khác nhau thế nào rồi - nhưng liệu đâu mới là sự lựa chọn tốt nhất cho ứng dụng của bạn?
Với đa số hệ thống công nghiệp hiện nay, cảm biến PT100 3 dây luôn là ưu tiên. Cảm biến PT100 2 dây được dùng trong trường hợp cáp rất ngắn và ứng dụng chấp nhận sai số. Còn cảm biến PT100 4 dây gần như là yêu cầu bắt buộc trong các ứng dụng cần độ chính xác cao nhất hoặc phải đạt Class A trở lên.
Để quyết định chọn cảm biến PT100 2 dây, 3 dây hay 4 dây thì người dùng cần xem xét 3 yếu tố chính: Cáp dài bao nhiêu, sai số có thể chấp nhận là bao nhiêu và bộ đọc hiện tại hỗ trợ mấy dây?
Dưới đây là gợi ý lựa chọn nhanh cảm biến nhiệt độ 2 dây/3 dây/4 dây mà bạn có thể tham khảo:
- Quãng đường đi cáp < 1m, ứng dụng đo giám sát, kiểm tra sự cố thông thường → Cảm biến PT100 2 dây
- Lò nhiệt (hấp, nung, sấy), đường ống, hệ thống HVAC, máy móc thiết bị, quãng đường đi dây dài từ vài mét đến vài chục mét → Cảm biến PT100 3 dây
- Phòng thí nghiệm, hiệu chuẩn, sản xuất dược phẩm, nhà máy vi điện tử, ứng dụng cần Class A/AA → Cảm biến PT100 4 dây
- Quãng đường đi cáp rất dài nhưng không đủ chi phí đầu tư cảm biến PT100 4 dây → Có thể dùng cảm biến nhiệt độ PT100 3 dây nhưng phải kèm bộ chuyển đổi phù hợp gắn đầu dò
