Bài viết này của Sensors Việt Nam sẽ đi sâu vào phân tích cấu tạo, nguyên lý hoạt động, ứng dụng và lý do tại sao thiết bị này lại đóng vai quan trọng như thế!
SƠ LƯỢC VỀ CÔNG TẮC GIỚI HẠN
Công tắc giới hạn an toàn (công tắc hành trình/công tắc an toàn) là thiết bị cơ điện chuyên dụng, có khả năng tự động ngắt mạch điện/dừng máy khi phát hiện đối tượng vượt quá phạm vi hành trình cho phép hoặc khi xảy ra tình huống nguy hiểm.
Thiết bị này đóng vai trò cực kỳ quan trọng trong việc bảo vệ an toàn cho người lao động, chống quá tải và ngăn chặn tối đa các sự cố trong hệ thống băng tải, thang máy và nhiều dây chuyền sản xuất công nghiệp khác.

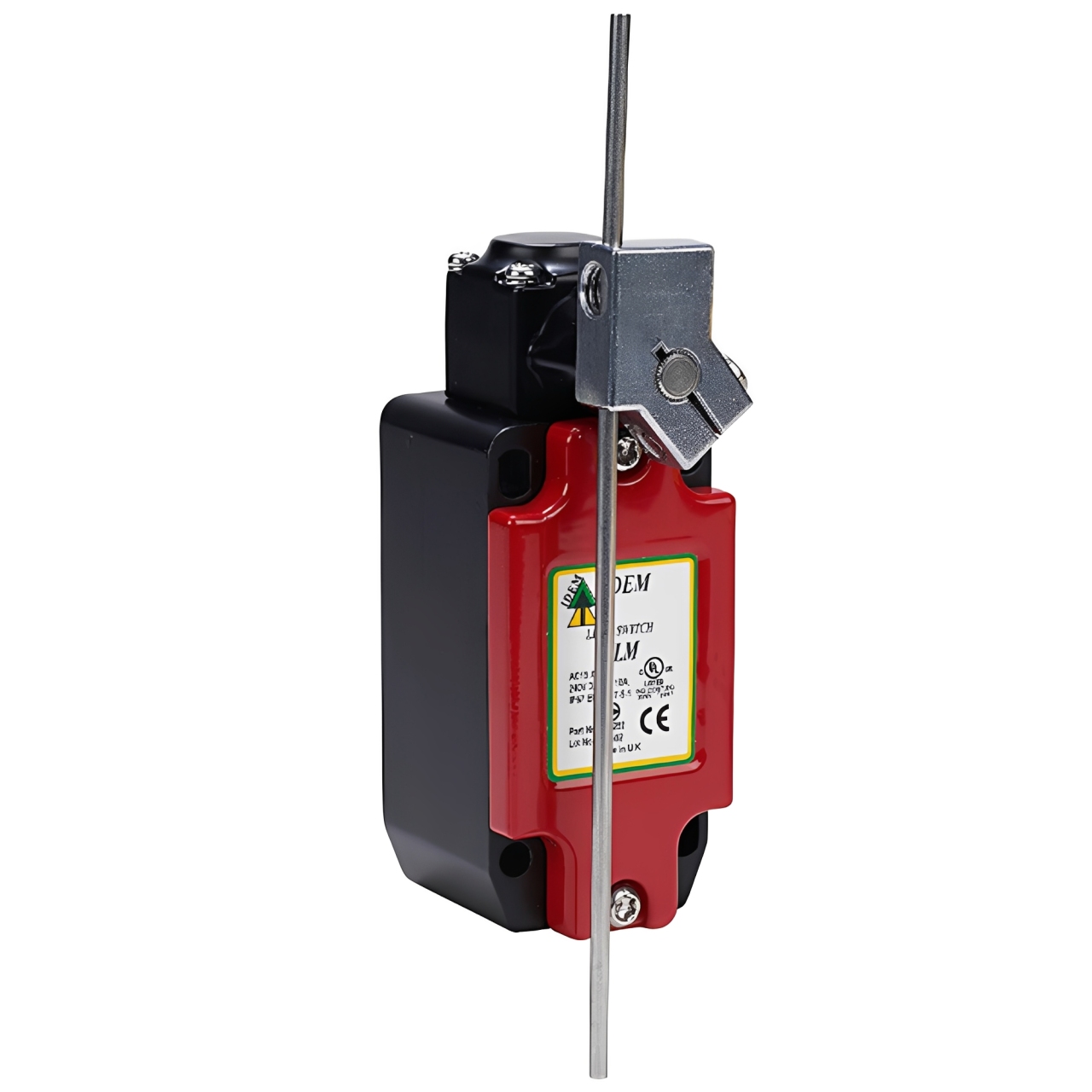

Công tắc giới hạn
Xem Thêm: Công Tắc Chênh Áp Cơ Khí - Điện Tử

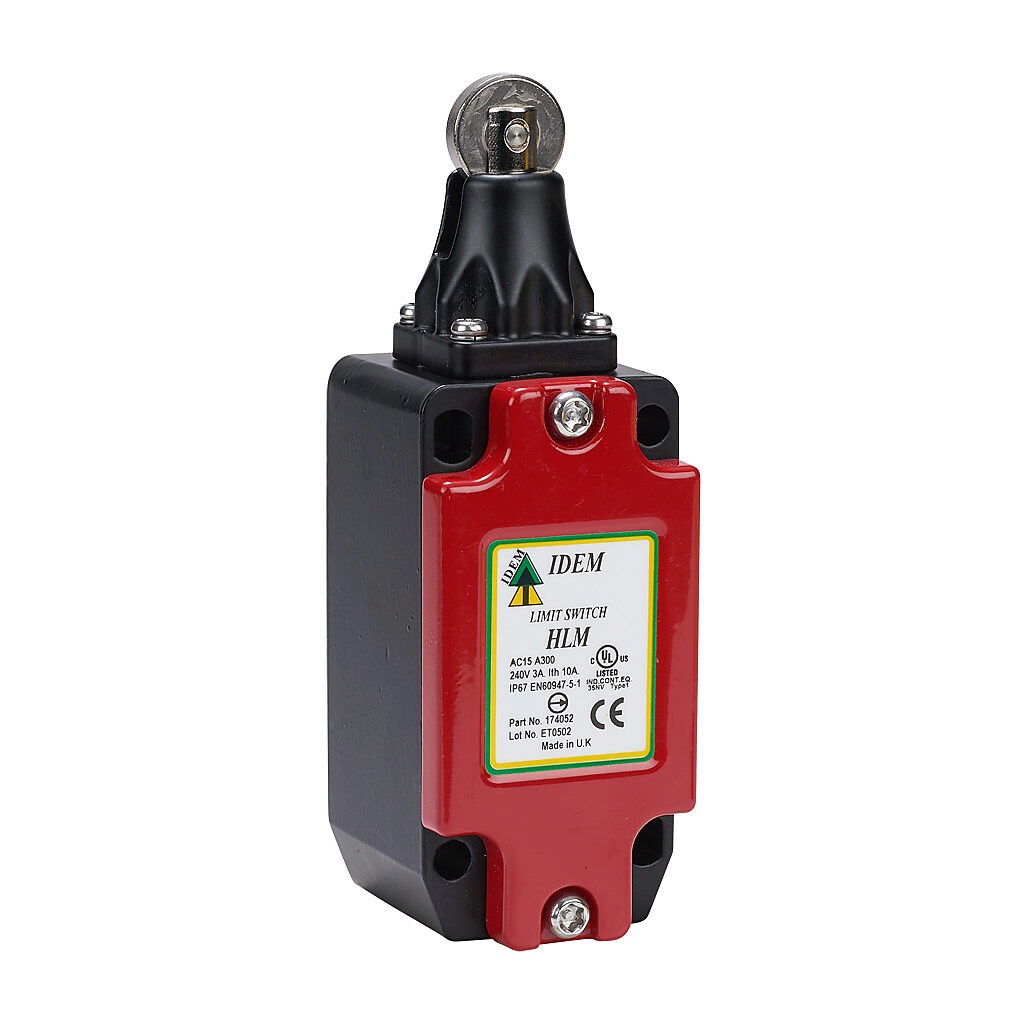

VAI TRÒ CỦA CÔNG TẮC GIỚI HẠN
Công tắc giới hạn là thành phần quan trọng trong các hệ thống công nghiệp hiện đại. Vai trò chính của thiết bị này là phát hiện sớm sự hiện diện/vắng mặt/vị trí của một vật thể và gửi tín hiệu đến hệ thống điều khiển nguồn.
Chức năng này được tận dụng trong nhiều ứng dụng khác nhau, bao gồm:
- Điều khiển động cơ: Dừng động cơ khi phát hiện vật thể trên băng tải đi đến điểm cuối.
- Giám sát cửa: Phát hiện cửa đang mở hoàn toàn, mở một phần hay đóng kín.
- Giảm thiểu dao động: Giảm thiểu dao động cơ học trong các bộ phận cơ khí chuyển động của một hệ thống.
Công tắc hành trình được dùng để điều khiển động cơ, giám sát cửa và giảm thiểu dao động
Xem Thêm: Công Tắc Áp Suất NC/NO

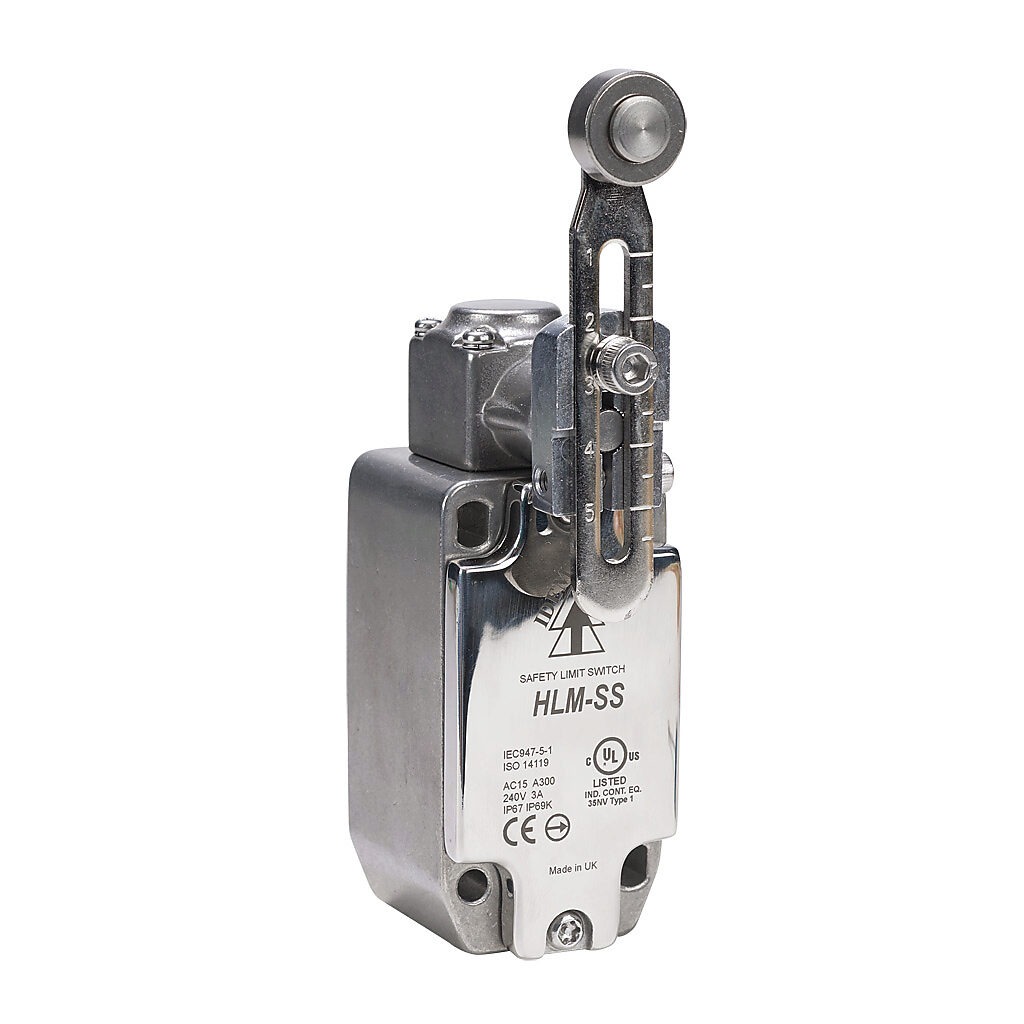

CẤU TẠO CÔNG TẮC GIỚI HẠN
Cấu tạo công tắc giới hạn an toàn gồm 3 bộ phận chính được gia cố để hoạt động ổn định - chính xác môi trường khắc nghiệt:
Bộ phận truyền động (Actuator): Là phần tiếp xúc trực tiếp với đối tượng chuyển động. Tùy vào ứng dụng, đầu tác động có thể là dạng con lăn (roller plunger), cần gạt (lever arm), lò xo (spring lever), chốt (pin plunger)...
Thân vỏ (Housing): Được làm từ vật liệu siêu bền (nhựa kỹ thuật cao cấp, kim loại đúc hoặc thép không gỉ 316) có khả năng chống chịu va đập và sự ăn mòn hóa chất.
Khối tiếp điểm (Contact Block): Thường là loại Thường Đóng (NC) - Thường mở (NO), với cơ chế “mở cưỡng bức”, đảm bảo tín hiệu ngắt mạch luôn được gửi đi một cách nhanh chóng, chính xác.
Công tắc hành trình được cấu thành từ 3 bộ phận chính
Xem Thêm: Công Tắc Nhiệt Độ Phòng Là Gì

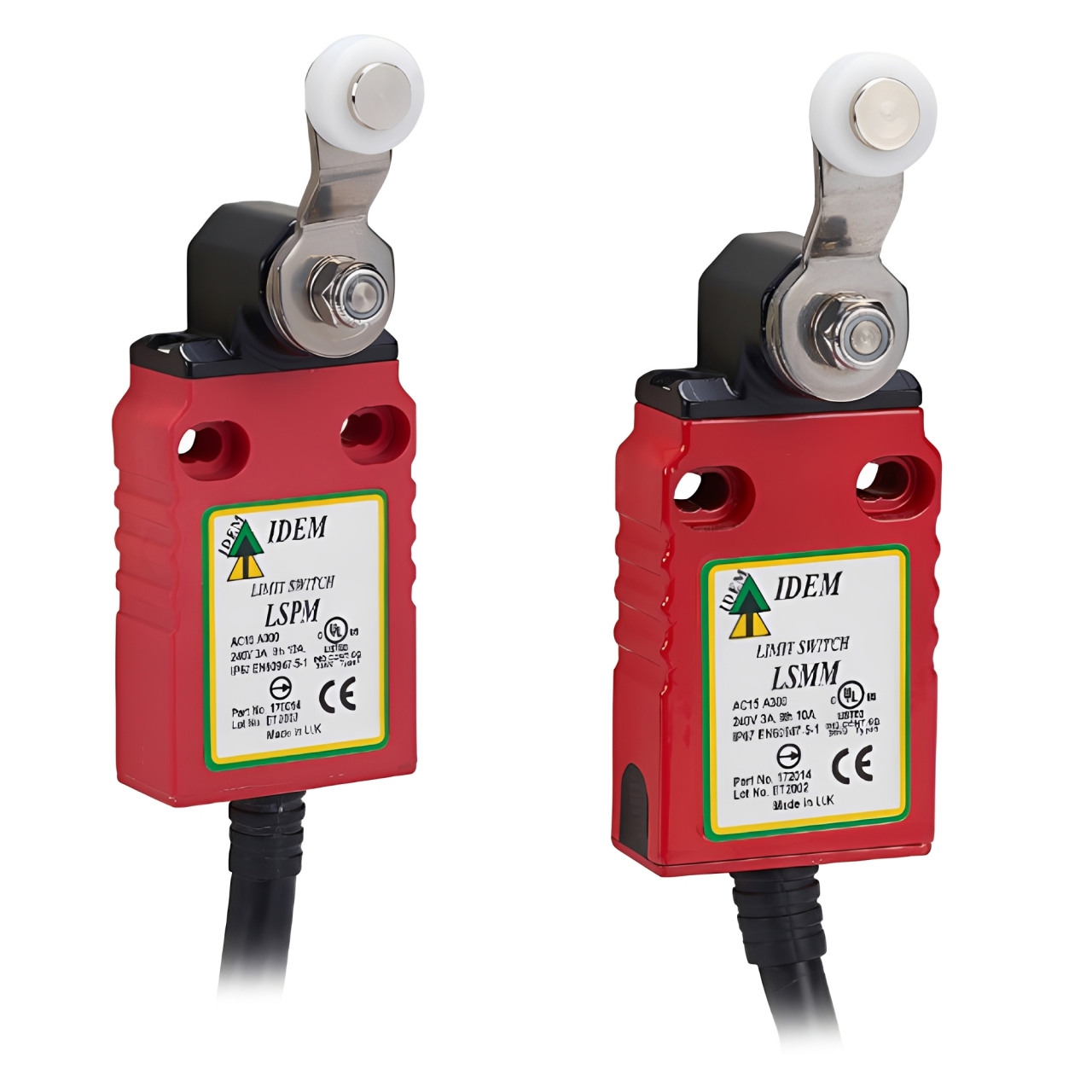

CÔNG TẮC GIỚI HẠN VÀ NGUYÊN LÝ HOẠT ĐỘNG
Nguyên lý hoạt động của công tắc giới hạn đơn giản nhưng rất hiệu quả và hữu ích trong nhiều ứng dụng công nghiệp/cơ khí. Bất cứ vật thể nào tiếp xúc với bộ phận truyền động của công tắc cũng sẽ khiến nó bị dịch chuyển về mặt cơ học. Chuyển động này sẽ đóng/mở các tiếp điểm điện bên trong công tắc và thay đổi trạng thái của mạch điện.
Nguyên lý hoạt động của công tắc giới hạn an toàn chi tiết như sau:
- Tác động vật lý: Khi các bộ phận máy móc (cửa, cánh tay robot, cần trục) di chuyển đến vị trí giới hạn thì nó sẽ chạm và tác động vào bộ truyền động của công tắc.
- Thay đổi tiếp điểm: Lực cơ học này sẽ làm chuyển dịch pít-tông/lò xo bên trong công tắc, dẫn đến sự thay đổi trạng thái các tiếp điểm:
- Thường mở (NO): Trở thành đóng, cho phép dòng điện chạy qua.
- Thường đóng (NC): Trở thành mở, ngắt dòng điện.
- Điều khiển hệ thống: Tín hiệu đóng/ngắt gửi đến bộ điều khiển (PLC, rơ le) để dừng động cơ/khởi động quy trình mới/báo động.
- Hồi vị: Khi vật thể di chuyển ra xa thì lò xo bên trong đẩy bộ truyền động về vị trí ban đầu, lúc này tiếp điểm trở lại trạng thái hoạt động bình thường.
Công tắc an toàn hoạt động dựa trên nguyên lý tiếp xúc cơ học
Xem Thêm: Công Tắc Chênh Áp Là Gì? Cấu Tạo, Nguyên Lý Hoạt Động Và Ứng Dụng

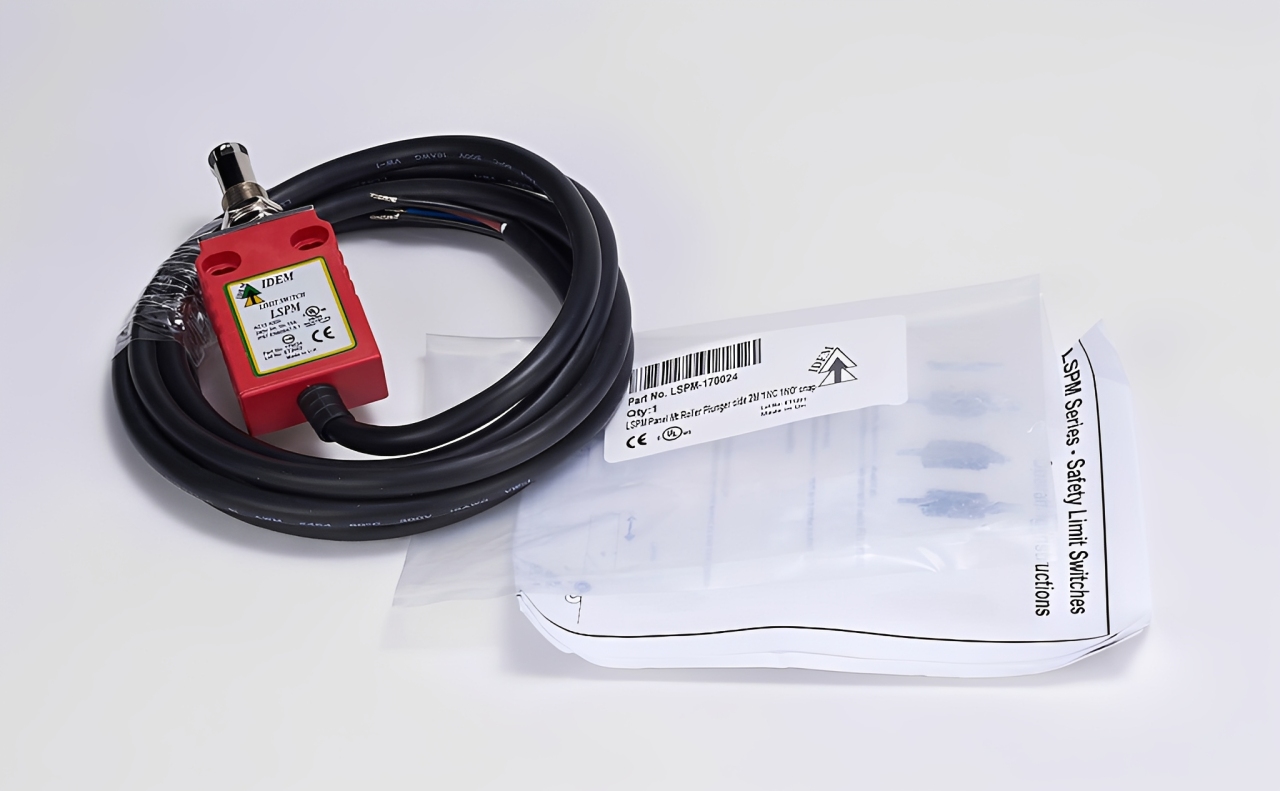

ỨNG DỤNG THỰC TẾ CỦA CÔNG TẮC GIỚI HẠN
Công tắc giới hạn là thành phần có vai trò thiết yếu trong môi trường công nghiệp nhờ độ tin cậy cao và tính linh hoạt tuyệt vời. Dưới đây là một số ứng dụng điển hình nhất của thiết bị này:
Giám sát vị trí: Công tắc giới hạn an toàn (công tắc hành trình) thường được tích hợp vào mạch điện để giám sát vị trí của các bộ phận trong dây chuyền sản xuất. Đó có thể là:
- Hệ thống băng tải: Dùng để theo dõi quá trình di chuyển và vị trí của các sản phẩm.
- Thiết bị robot: Dùng để xác định vị trí chính xác của các cánh tay máy/bộ phận chuyển động.
Hệ thống an toàn: Các công tắc giới hạn đóng vai trò đảm bảo sự an toàn máy móc thông qua khả năng dừng hoạt động khi cần thiết. Ví dụ như dừng máy nếu cửa được mở hoặc tắt thiết bị khi các bộ phận bảo vệ an toàn bị tháo rời/dịch chuyển.
Hệ thống tự động: Trong các quy trình sản xuất tự động, công tắc an toàn giữ vai trò điều khiển trình tự các thao tác bằng cách phát hiện sự hiện diện/vắng mặt của một vật thể, đảm bảo quy trình làm việc diễn ra chính xác và hiệu quả.
Thang máy: Công tắc hành trình đảm bảo thang máy hoạt động an toàn và chính xác. Chúng thường được sử dụng trong quá trình xác định vị trí trên tầng và ngăn thang máy dừng sai tầng/bỏ qua các tầng gần nhất.
Các công tắc giới hạn công nghiệp đóng góp đáng kể vào sự an toàn, hiệu quả và tự động hóa vận hành.
Xem Thêm: Công Tắc Chênh Lệch Áp Suất Ống Gió - Giám Sát & Bảo Vệ Hệ Thống HVAC
