Trong các hệ thống HVAC, BMS, phòng sạch, trung tâm dữ liệu, kho lạnh và nhà máy công nghiệp, cảm biến nhiệt độ và độ ẩm ngõ ra 4-20mA là một trong những giải pháp được sử dụng phổ biến nhất hiện nay. Nhờ khả năng truyền tín hiệu ổn định trên khoảng cách xa, chống nhiễu tốt và tương thích với hầu hết PLC, DDC, SCADA cũng như các bộ điều khiển công nghiệp, tín hiệu 4-20mA đã trở thành tiêu chuẩn trong lĩnh vực tự động hóa và giám sát môi trường.
Trong lĩnh vực đo lường và tự động hóa công nghiệp, loop 4-20mA là một trong những chuẩn truyền tín hiệu analog phổ biến và được sử dụng rộng rãi nhất trên thế giới. Từ các hệ thống HVAC, BMS, xử lý nước, nhà máy thực phẩm, dược phẩm cho đến các ngành dầu khí, năng lượng và sản xuất công nghiệp, tín hiệu 4-20mA luôn đóng vai trò quan trọng trong việc truyền dữ liệu từ cảm biến đến bộ điều khiển.
Mặc dù ngày nay các giao thức truyền thông số như Modbus RTU, BACnet, Profibus hay Ethernet công nghiệp ngày càng phát triển, nhưng loop 4-20mA vẫn được đánh giá cao nhờ độ tin cậy, khả năng chống nhiễu và chi phí triển khai hợp lý.
LOOP 4-20mA LÀ GÌ?
Loop 4-20mA, hay còn gọi là vòng lặp 4-20mA, là phương pháp truyền tín hiệu analog bằng dòng điện giữa thiết bị đo và thiết bị nhận tín hiệu trong hệ thống điều khiển.
Thuật ngữ "loop" xuất phát từ việc dòng điện phải chạy trong một mạch kín. Dòng điện sẽ đi từ nguồn cấp qua cảm biến hoặc transmitter, sau đó truyền đến PLC, DDC, SCADA hoặc bộ hiển thị và cuối cùng quay trở lại nguồn để tạo thành một vòng kín hoàn chỉnh.
Trong hệ thống này, giá trị đo được biểu diễn bằng dòng điện từ 4mA đến 20mA. Giá trị thấp nhất của dải đo sẽ tương ứng với 4mA và giá trị cao nhất sẽ tương ứng với 20mA.
Ví dụ, nếu cảm biến nhiệt độ có dải đo từ 0 đến 100°C thì 4mA sẽ tương ứng với 0°C, còn 20mA sẽ tương ứng với 100°C. Khi nhiệt độ đạt 50°C, tín hiệu đầu ra sẽ xấp xỉ 12mA.
TẠI SAO LẠI SỬ DỤNG 4-20mA THAY VÌ 0-20mA?
Nhiều người thắc mắc tại sao tiêu chuẩn công nghiệp lại sử dụng 4-20mA thay vì 0-20mA.
Lý do quan trọng nhất là khả năng phát hiện lỗi. Khi hệ thống hoạt động bình thường, dòng điện luôn lớn hơn hoặc bằng 4mA. Nếu dây tín hiệu bị đứt, cảm biến mất nguồn hoặc xảy ra lỗi nghiêm trọng, dòng điện sẽ giảm xuống gần 0mA. PLC hoặc bộ điều khiển có thể nhận biết ngay tình trạng bất thường này để đưa ra cảnh báo.
Nhờ cơ chế đó, hệ thống có thể phân biệt được giữa giá trị đo thấp nhất và tình trạng lỗi truyền tín hiệu.
NGUYÊN LÝ HOẠT ĐỘNG CỦA LOOP 4-20mA
Nguyên lý hoạt động của loop 4-20mA tương đối đơn giản. Cảm biến sẽ liên tục đo giá trị thực tế của môi trường như nhiệt độ, độ ẩm, áp suất, mức chất lỏng hoặc nồng độ khí gas. Sau đó bộ transmitter bên trong thiết bị sẽ chuyển đổi giá trị đo được thành tín hiệu dòng điện tỷ lệ từ 4mA đến 20mA.
Tín hiệu này được truyền đến PLC hoặc bộ điều khiển thông qua dây dẫn. Bộ điều khiển sẽ đọc giá trị dòng điện và quy đổi thành giá trị kỹ thuật tương ứng để hiển thị, lưu trữ hoặc điều khiển hệ thống.
Do tín hiệu được truyền dưới dạng dòng điện nên ảnh hưởng của điện trở dây dẫn là rất nhỏ. Điều này giúp hệ thống hoạt động ổn định ngay cả khi khoảng cách giữa cảm biến và tủ điều khiển lên đến hàng trăm mét.
ƯU ĐIỂM CỦA LOOP 4-20mA
Loop 4-20mA được sử dụng rộng rãi nhờ nhiều ưu điểm vượt trội so với các chuẩn tín hiệu analog khác.
Khả năng chống nhiễu điện từ rất tốt là ưu điểm nổi bật nhất. Trong môi trường nhà máy có nhiều động cơ, biến tần và thiết bị công suất lớn, tín hiệu 4-20mA vẫn đảm bảo độ ổn định cao hơn so với tín hiệu điện áp 0-10V.
Bên cạnh đó, tín hiệu 4-20mA có thể truyền đi khoảng cách xa mà không làm suy giảm độ chính xác. Đây là yếu tố rất quan trọng trong các nhà máy có diện tích lớn hoặc các hệ thống hạ tầng kỹ thuật.
Chi phí lắp đặt và vận hành cũng tương đối thấp do chỉ cần một số lượng dây dẫn đơn giản và dễ dàng tích hợp với hầu hết PLC, DDC, SCADA hoặc bộ điều khiển hiện có trên thị trường.
CÁC THIẾT BỊ THƯỜNG SỬ DỤNG LOOP 4-20mA
Hiện nay, hầu hết các loại cảm biến công nghiệp đều hỗ trợ ngõ ra 4-20mA. Các thiết bị phổ biến bao gồm cảm biến nhiệt độ, cảm biến độ ẩm, cảm biến áp suất, cảm biến áp suất chênh áp, cảm biến mức nước, cảm biến lưu lượng, cảm biến pH, cảm biến oxy hòa tan và cảm biến khí gas.
Trong lĩnh vực HVAC và BMS, cảm biến nhiệt độ phòng, cảm biến nhiệt độ ống gió, cảm biến độ ẩm và cảm biến CO2 thường sử dụng tín hiệu 4-20mA để truyền dữ liệu về bộ điều khiển trung tâm.
Trong công nghiệp, các transmitter áp suất, lưu lượng kế và cảm biến mức bồn chứa là những ứng dụng điển hình của chuẩn tín hiệu này.
ỨNG DỤNG CỦA LOOP 4-20mA TRONG THỰC TẾ
Loop 4-20mA xuất hiện trong hầu hết các ngành công nghiệp hiện đại. Trong hệ thống HVAC và BMS, tín hiệu 4-20mA được sử dụng để giám sát nhiệt độ, độ ẩm, áp suất chênh áp và chất lượng không khí trong tòa nhà. Trong nhà máy xử lý nước, tín hiệu này được dùng để truyền dữ liệu từ cảm biến mức, cảm biến pH, cảm biến Clo dư và lưu lượng kế về hệ thống điều khiển. Trong ngành thực phẩm và dược phẩm, cảm biến nhiệt độ, độ ẩm và áp suất sử dụng loop 4-20mA giúp đảm bảo chất lượng sản phẩm và tuân thủ các tiêu chuẩn sản xuất nghiêm ngặt. Trong các trung tâm dữ liệu, hệ thống điện, dầu khí và năng lượng, tín hiệu 4-20mA đóng vai trò quan trọng trong việc giám sát và điều khiển các thiết bị vận hành liên tục.
Nhờ khả năng chống nhiễu tốt, truyền tín hiệu xa và độ tin cậy cao, loop 4-20mA được sử dụng rộng rãi trong các hệ thống HVAC, BMS, nhà máy sản xuất, phòng sạch, trung tâm dữ liệu, nhà máy xử lý nước, nhà máy điện và nhiều ứng dụng tự động hóa công nghiệp khác.
Nhiều kỹ thuật viên khi triển khai dự án thường tìm kiếm sơ đồ đấu nối loop 4-20mA cho cảm biến nhiệt độ và độ ẩm nhằm đảm bảo việc kết nối với PLC hoặc bộ điều khiển được chính xác. Việc đấu nối đúng không chỉ giúp hệ thống hoạt động ổn định mà còn hạn chế các lỗi tín hiệu, sai số đo lường và giảm thời gian bảo trì trong quá trình vận hành.
Tín hiệu 4-20mA là dạng tín hiệu analog công nghiệp, trong đó giá trị đo được biểu diễn bằng dòng điện từ 4mA đến 20mA. Khi cảm biến đo được giá trị thấp nhất trong dải đo thì tín hiệu đầu ra sẽ là 4mA, còn khi đạt giá trị lớn nhất thì tín hiệu sẽ tương ứng là 20mA. Ví dụ đối với cảm biến nhiệt độ có dải đo từ 0 đến 50°C, giá trị 0°C sẽ tương ứng với 4mA và 50°C sẽ tương ứng với 20mA. Tương tự, đối với cảm biến độ ẩm có dải đo từ 0 đến 100%RH, tín hiệu 4mA sẽ tương ứng với 0%RH và 20mA sẽ tương ứng với 100%RH.
Nguyên lý hoạt động của loop 4-20mA khá đơn giản. Cảm biến sẽ liên tục đo nhiệt độ hoặc độ ẩm của môi trường, sau đó chuyển đổi giá trị đo được thành dòng điện tỷ lệ từ 4 đến 20mA. Bộ điều khiển PLC, DDC hoặc BMS sẽ nhận tín hiệu dòng điện này thông qua ngõ vào analog và thực hiện quy đổi thành giá trị nhiệt độ hoặc độ ẩm thực tế để hiển thị, lưu trữ hoặc điều khiển các thiết bị liên quan.

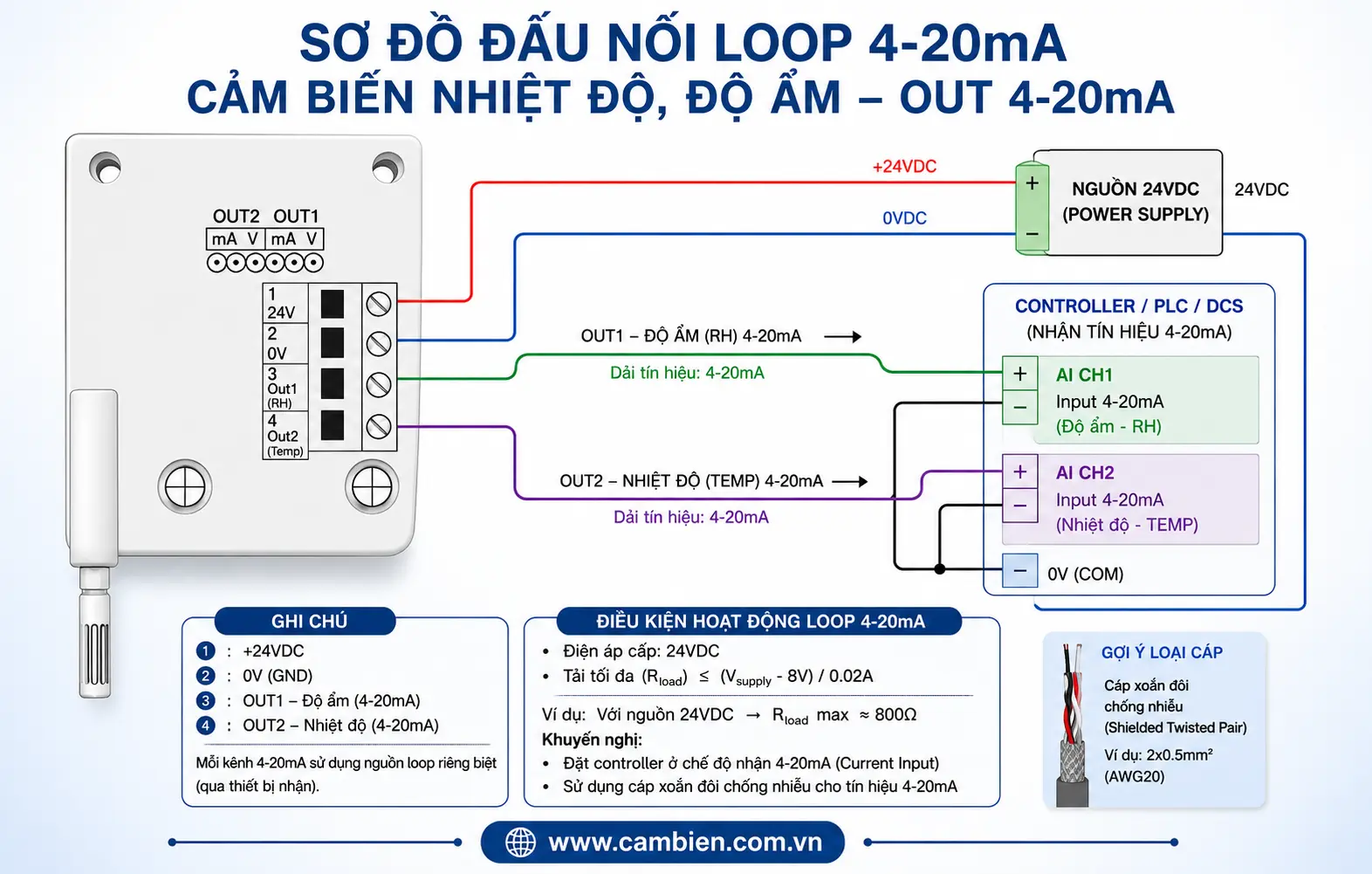

Trong thực tế, đa số cảm biến nhiệt độ và độ ẩm sử dụng nguồn cấp 24VDC. Thiết bị thường có một chân nguồn dương (+24VDC), một chân nguồn âm (0VDC) và hai ngõ ra analog độc lập cho nhiệt độ và độ ẩm. Ngõ ra nhiệt độ 4-20mA sẽ được đấu vào kênh AI1 của PLC hoặc bộ điều khiển, trong khi ngõ ra độ ẩm 4-20mA sẽ được đấu vào kênh AI2. Chân COM hoặc chân âm của bộ điều khiển sẽ được kết nối về 0VDC để hoàn thành mạch vòng tín hiệu. Đây là sơ đồ đấu nối phổ biến nhất hiện nay trong các hệ thống HVAC và BMS.
Ưu điểm lớn nhất của tín hiệu loop 4-20mA là khả năng chống nhiễu vượt trội so với tín hiệu điện áp 0-10V. Trong môi trường công nghiệp có nhiều động cơ, biến tần và thiết bị điện công suất lớn, tín hiệu dòng điện ít bị ảnh hưởng bởi nhiễu điện từ và có thể truyền đi khoảng cách hàng trăm mét mà vẫn đảm bảo độ chính xác. Đây là lý do vì sao cảm biến nhiệt độ 4-20mA và cảm biến độ ẩm 4-20mA vẫn được ưu tiên lựa chọn trong các dự án công nghiệp, nhà máy sản xuất và hệ thống giám sát quy mô lớn.
Các ứng dụng của cảm biến nhiệt độ và độ ẩm 4-20mA rất đa dạng. Trong hệ thống HVAC và BMS, cảm biến được lắp đặt tại phòng làm việc, hành lang, khu vực công cộng hoặc trong đường ống gió để giám sát điều kiện môi trường và tối ưu hóa vận hành điều hòa không khí. Trong các phòng sạch, nhà máy dược phẩm và sản xuất điện tử, cảm biến giúp duy trì nhiệt độ và độ ẩm trong giới hạn cho phép nhằm đảm bảo chất lượng sản phẩm. Tại các kho lạnh, kho bảo quản thực phẩm và dược phẩm, việc theo dõi liên tục nhiệt độ và độ ẩm đóng vai trò rất quan trọng trong việc bảo vệ hàng hóa. Đối với trung tâm dữ liệu, cảm biến nhiệt độ và độ ẩm giúp giám sát môi trường phòng máy chủ, giảm nguy cơ quá nhiệt và nâng cao độ tin cậy của hệ thống CNTT.
Để tín hiệu 4-20mA hoạt động ổn định, việc thi công và đấu nối cần tuân thủ các nguyên tắc kỹ thuật cơ bản. Nguồn cấp cho cảm biến nên là nguồn 24VDC ổn định, dây tín hiệu nên sử dụng loại có lớp chống nhiễu và không đi song song với cáp động lực hoặc cáp nguồn công suất lớn. Ngoài ra, cần kiểm tra chính xác cực tính nguồn cấp và cấu hình đúng loại ngõ vào analog của PLC hoặc DDC trước khi đưa hệ thống vào vận hành.
Hiện nay, Sensors Vietnam cung cấp nhiều dòng cảm biến nhiệt độ và độ ẩm 4-20mA đến từ các thương hiệu nổi tiếng như E+E Elektronik, Produal, EMS, S+S Regeltechnik và nhiều nhà sản xuất hàng đầu Châu Âu khác. Các sản phẩm hỗ trợ đa dạng chuẩn tín hiệu như 4-20mA, 0-10V, Modbus RTU RS485, BACnet và LoRaWAN, đáp ứng đầy đủ yêu cầu cho hệ thống HVAC, BMS, phòng sạch, nhà máy công nghiệp, kho lạnh và trung tâm dữ liệu.
Với đội ngũ kỹ thuật giàu kinh nghiệm, Sensors Vietnam luôn sẵn sàng hỗ trợ khách hàng lựa chọn giải pháp phù hợp cũng như tư vấn sơ đồ đấu nối loop 4-20mA cho từng ứng dụng cụ thể.
