Bài viết này sẽ cung cấp cho mọi người một cái nhìn toàn diện hơn về cảm biến đo khí gas - từ định nghĩa, cấu tạo, nguyên lý hoạt động, phân loại cho đến ứng dụng thực tế. Hy vọng Sensors Việt Nam sẽ giúp bạn tìm thấy những thông tin tham khảo cần thiết để chọn được thiết bị phù hợp và chất lượng nhất cho nhu cầu của mình.
KHÁI QUÁT VỀ CẢM BIẾN ĐO KHÍ GAS
Cảm biến đo khí gas là thiết bị điện tử chuyên dùng để phát hiện - đo lường - giám sát nồng độ của các chất khí (thường tồn tại trong không khí/môi trường kín).
Các khí này có thể là khí dễ cháy (propane, methane, LPG…), khí có tính chất độc hại (CO, NH3, H2S…), khí có ảnh hưởng nhiều đến môi trường/khí hậu (SO2, CO2…)...
Chức năng chính của một cảm biến khí gas:
- Phát hiện sớm sự có mặt của khí gas ngay khi ở nồng độ thấp.
- Đo lường chính xác nồng độ khí gas theo đơn vị ppm, %LEL (giới hạn cháy dưới).
- Cảnh báo tức thời bằng âm thanh, ánh sáng hoặc gửi tín hiệu về bộ điều khiển khi nồng độ khí vượt ngưỡng an toàn.
- Tích hợp với các thiết bị điều khiển, PLC, HMI để điều khiển các kịch bản ứng phó tự động như đóng van, cắt điện, kích hoạt hệ thống thông gió…
Trong bối cảnh hiện đại hoá mọi khía cạnh đời sống và sản xuất, việc đảm bảo an toàn lao động song song quản lý chất lượng môi trường luôn được đặt lên hàng đầu. Cảm biến đo khí gas cũng vì thế mà trở thành một phần không thể thiếu trong các môi trường công nghiệp, nông nghiệp, y tế và sinh hoạt.
Cảm biến dò khí gas góp phần ngăn ngừa các sự cố cháy nổ nguy hiểm - từ đó bảo vệ sức khỏe con người, toàn vẹn tài sản và tối ưu hiệu suất của các hệ thống kỹ thuật.

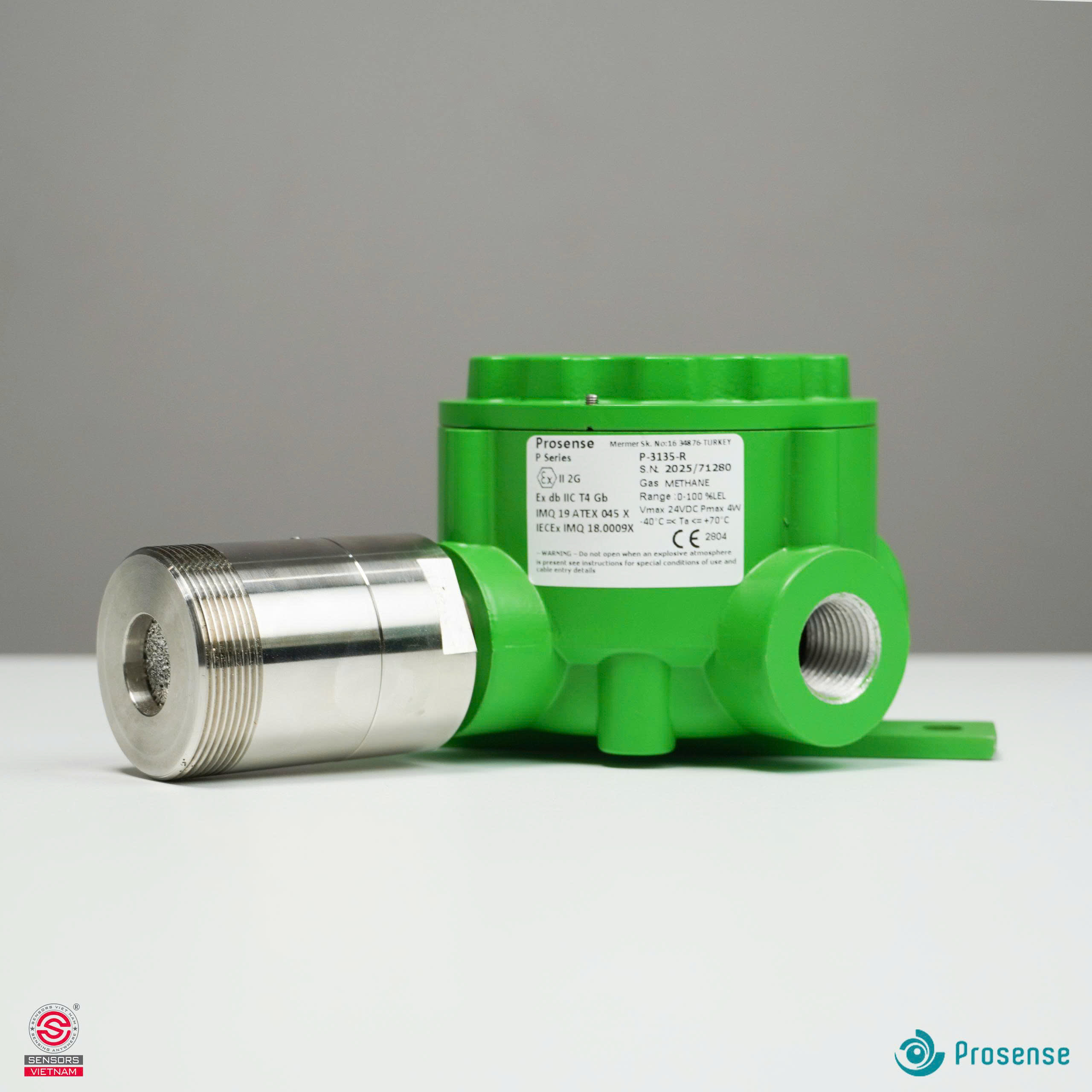

Cảm biến đo nồng độ khí gas chất lượng cao tại Sensors Việt Nam
XEM THÊM: BỘ ĐIỀU KHIỂN KHÍ GAS
CẢM BIẾN ĐO KHÍ GAS - CẤU TẠO VÀ NGUYÊN LÝ HOẠT ĐỘNG
Thông thường, các sản phẩm cảm biến đo khí gas sẽ có cấu tạo và nguyên lý hoạt động như sau:
Cấu Tạo Cảm Biến Khí Gas
Một cảm biến đo gas tiêu chuẩn thường được cấu thành từ ba bộ phận chính:
- Phần tử cảm biến: Tương tác trực tiếp và xác định nồng độ khí thông qua sự thay đổi của các đại lượng vật lý (điện trở, điện thế, nhiệt độ).
- Bộ chuyển đổi tín hiệu: Chuyển đổi tín hiệu nhận được từ phần tử cảm biến thành tín hiệu điện áp/dòng điện (4-20mA/0-10V) có thể đọc và xử lý được.
- Mạch xử lý: Nhận tín hiệu từ bộ chuyển đổi, tính toán nồng độ khí, xuất tín hiệu dưới dạng ngõ ra tiêu chuẩn (phù hợp với hệ thống điều khiển), so sánh nồng độ thực tế với ngưỡng cảnh báo, gửi dữ liệu về hệ thống điều khiển hoặc kích hoạt báo động khi cần thiết.
Bên cạnh 3 bộ phận chính này, các cảm biến báo rò rỉ khí gas còn có vỏ bảo vệ (thường làm từ nhựa hoặc kim loại cao cấp), với cấp bảo vệ từ IP65 trở lên (đảm bảo khả năng chống bụi và tia nước từ mọi hướng). Vỏ cảm biến có nhiệm vụ chính là bảo vệ 3 bộ phận chính bên trên.

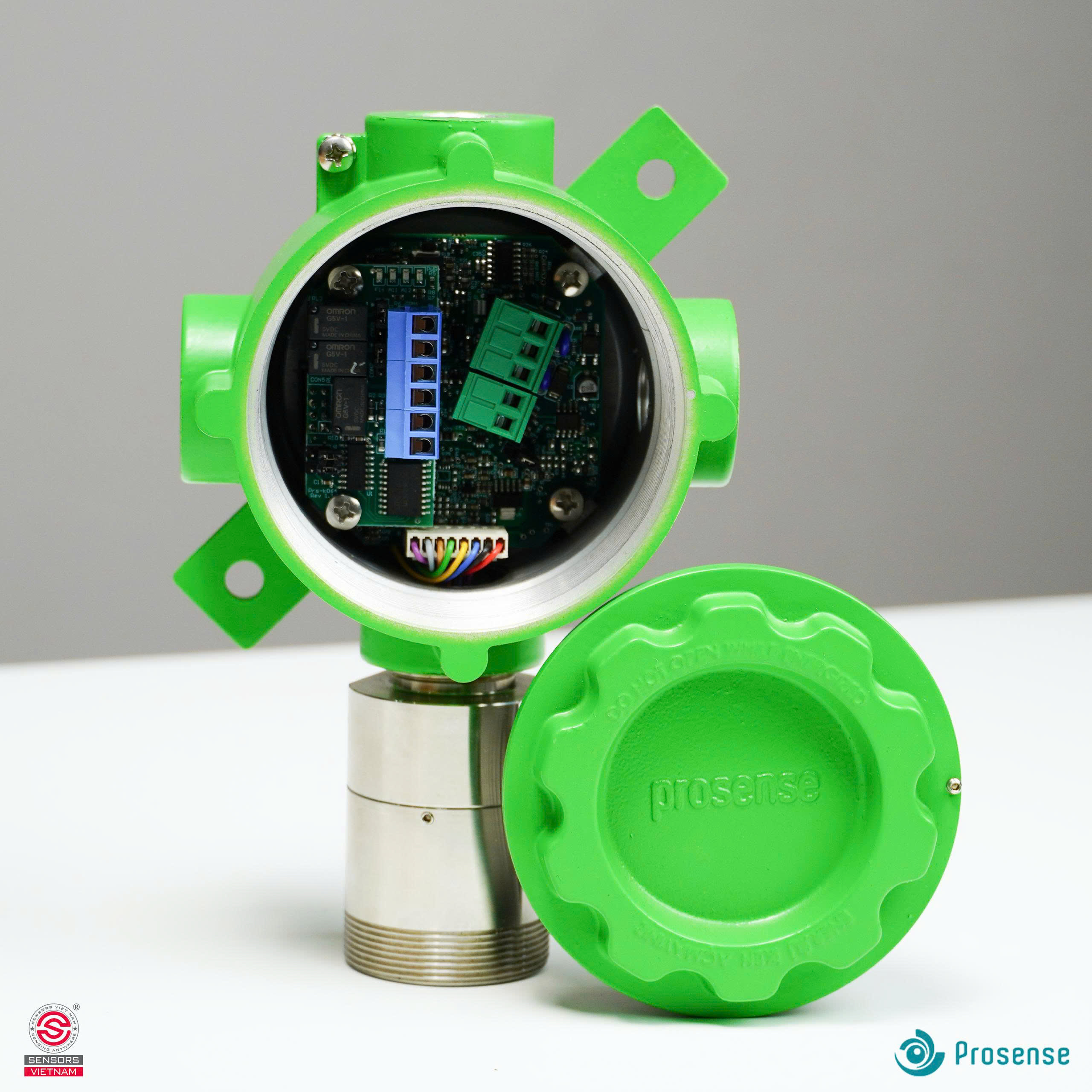

Cấu tạo cảm biến khí gas tiêu chuẩn
Nguyên Lý Hoạt Động Cảm Biến Đo Khí Gas
Trên thị trường hiện có rất nhiều module cảm biến khí gas khác nhau, nhưng chúng đều hoạt động trên một nguyên tắc chung - Quá trình hoạt động cụ thể như sau:
- Tiếp xúc: Các phân tử khí sẽ đi vào cảm biến và tiếp xúc với bộ phận cảm biến.
- Phản ứng: Tại bộ phận cảm biến sẽ xảy ra các phản ứng hóa học/vật lý (thường là oxi hóa khử, hấp phụ, quang học, điện hóa).
- Chuyển đổi: Phản ứng của chất khí và phần tử cảm biến sẽ làm thay đổi tính chất của một hoặc một số đại lượng đo (có thể là điện trở, điện thế, dòng điện, cường độ ánh sáng).
- Đo lường: Mạch điện tử sẽ nhận diện, đo lường và xử lý sự thay đổi này.
- Xuất tín hiệu: Sau khi xử lý xong, giá trị đo được sẽ chuyển đổi thành tín hiệu ngõ ra chuẩn (4-20mA/0-10V, Modbus RTU RS485…) để con người và các hệ thống điều khiển có thể hiểu được.

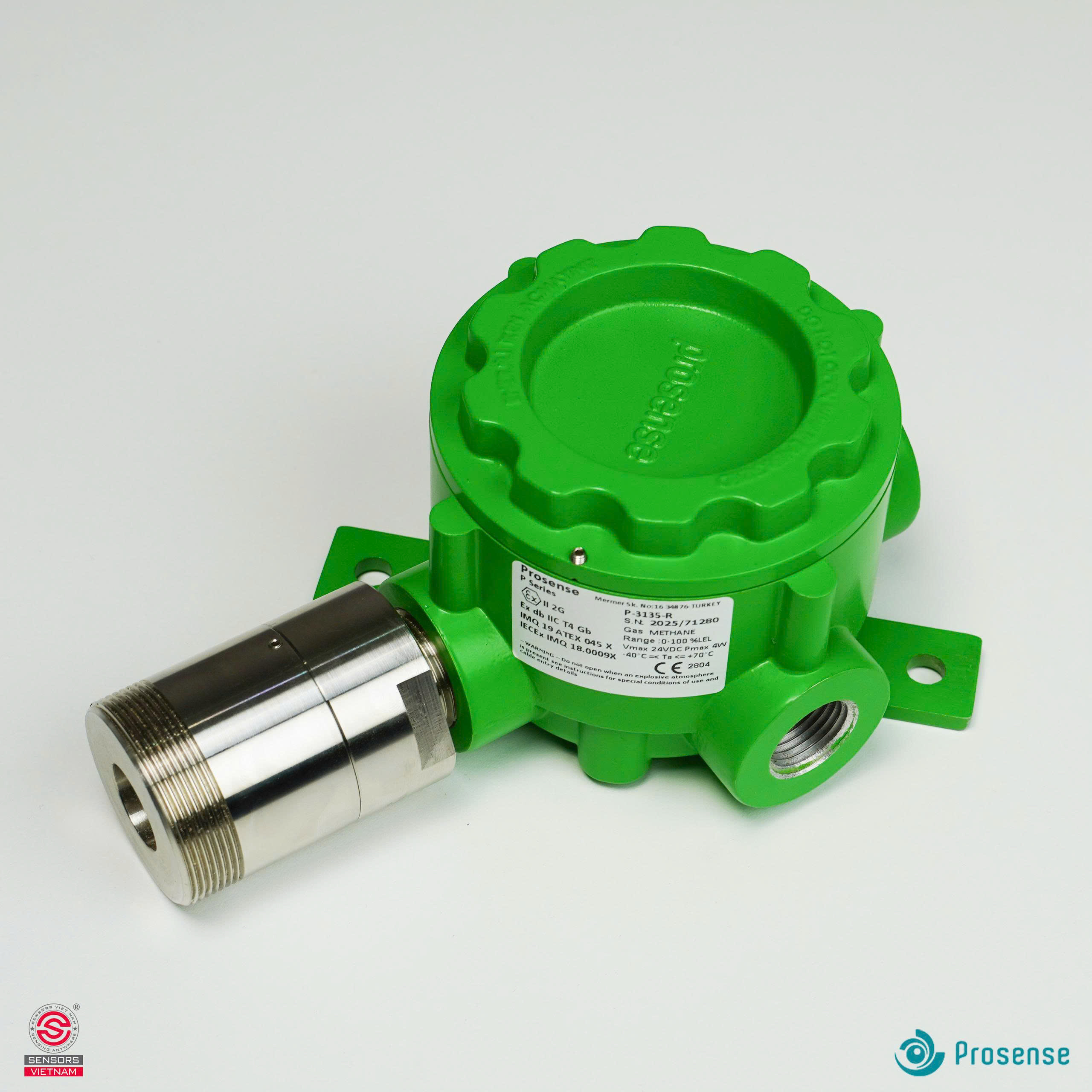

Nguyên lý hoạt động của cảm biến đo khí gas
XEM THÊM: HƯỚNG DẪN LỰA CHỌN CẢM BIẾN RÒ RỈ GAS CHUẨN KHÔNG CẦN CHỈNH
PHÂN LOẠI CẢM BIẾN ĐO KHÍ GAS
Hiện nay, chúng ta có thể phân loại cảm biến đo khí gas thành 4 dạng chính:
Cảm Biến Bán Dẫn
Nguyên lý cảm biến khí gas bán dẫn sử dụng các vật liệu bán dẫn nhạy cảm như thiếc Dioxide (SnO2) hoặc Oxit Wolfram (WO3). Khi khí gas tiếp xúc với vật liệu bán dẫn, nó sẽ tạo ra phản ứng oxi hóa - khử → làm thay đổi điện trở của vật liệu bán dẫn → sự thay đổi này sẽ tỷ lệ thuận với nồng độ khí gas thực tế.
Cảm Biến Khí Gas Điện Hóa
Cảm biến khí gas điện hóa được trang bị một buồng mẫu chứa dung dịch điện phân và hai điện cực. Khi khí gas đi vào buồng này, nó tương tác với dung dịch điện phân và sinh ra phản ứng điện hóa. Phản ứng này làm thay đổi điện thế/dòng điện giữa hai điện cực → mạch xử lý sẽ tính toán → suy ra nồng độ khí gas thực tế.
Cảm Biến Hồng Ngoại
Cảm biến NDIR (hồng ngoại không phân tán) sử dụng công nghệ ánh sáng hồng ngoại với bước sóng đặc trưng dành cho loại khí cần đo. Bên trong cảm biến được trang bị một nguồn phát tia hồng ngoại → khi khí gas đi qua luồng sáng hồng ngoại → nó sẽ hấp thụ một phần ánh sáng tại bước sóng đặc trưng của mình → phần ánh sáng không bị hấp thu sẽ tỷ lệ thuận với nồng độ khí gas trong thực tế.
Cảm Biến Xúc Tác
Cảm biến xúc tác bao gồm một phần tử đo và một phần tử tham chiếu. Phần tử đo được phủ bởi một chất xúc tác (thường là kim loại). Khi khí dễ cháy tiếp xúc với chất xúc tác sẽ bị đốt cháy và giải phóng nhiệt lượng, dẫn đến sự thay đổi điện trở của phần tử cảm biến. Sự thay đổi này sẽ tương ứng với nồng độ khí thực tế.

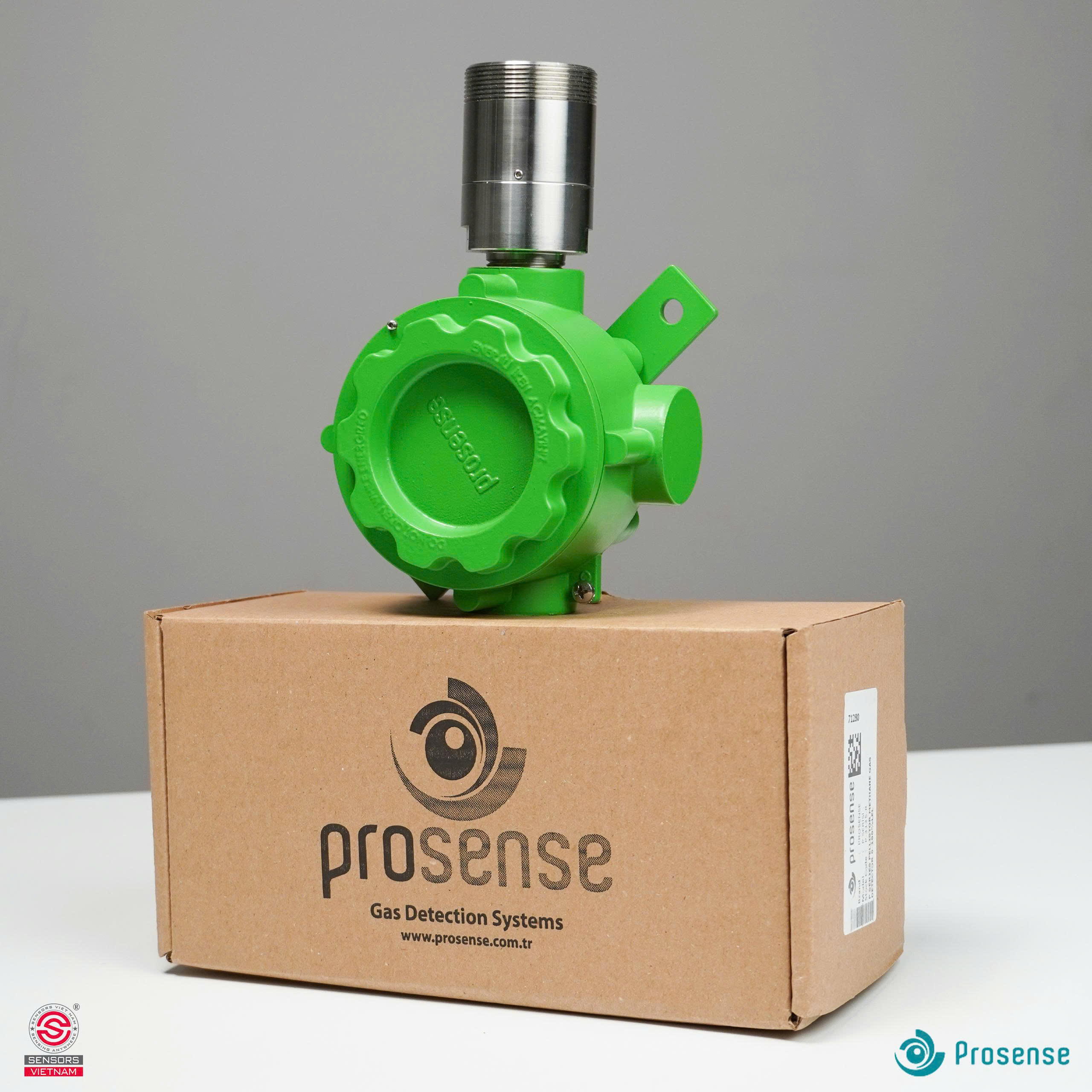

Cảm biến đo khí gas chất lượng cao được tin chọn tại Sensors Việt Nam
XEM THÊM: ỨNG DỤNG CẢM BIẾN KHÍ GAS TRONG CÔNG NGHIỆP VÀ HỆ THỐNG PCCC
CẢM BIẾN ĐO KHÍ GAS VÀ CÁC ỨNG DỤNG THỰC TẾ
Dưới đây là những ứng dụng điển hình nhất của cảm biến khí gas:
Trong Công Nghiệp Sản Xuất Và Chế Tạo
Trong các nhà máy, xưởng sản xuất, kho bảo quản… cảm biến dò khí gas đóng vai trò đảm bảo an toàn lao động. Theo đó, nó sẽ thực hiện các nhiệm vụ như:
- Phát hiện khí độc (CO, H2S, NH3, NO2…) trong các khu vực luyện kim, sản xuất hóa chất, khai thác dầu khí, xử lý nước thải…
- Phát hiện sớm sự xuất hiện của methane, hydro, LPG và các khí dễ cháy trong khu vực hầm lò, nhà máy khí…
- Kiểm soát quá trình công nghiệp có phát sinh khí gas hoặc sử dụng khí gas làm nguyên liệu như luyện thép, xi mạ, hàn cắt kim loại, khai thác hầm mỏ than, sản xuất phân bón, lọc dầu…
- Đo lường và giám sát lượng khí gas thải ra nhằm đảm bảo đáp ứng tiêu chuẩn/quy định.

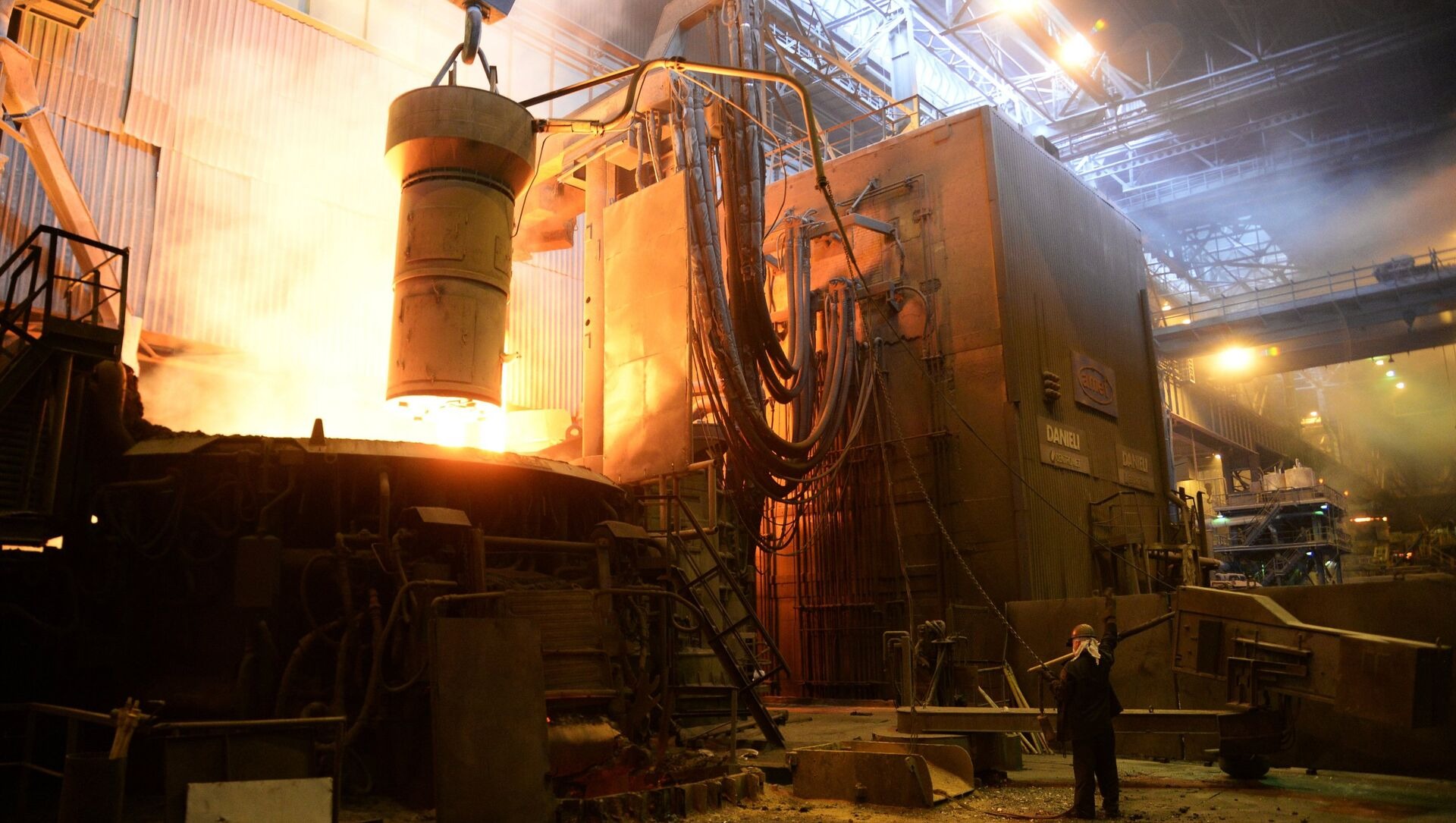

Cảm biến báo rò rỉ khí gas không thể thiếu trong các nhà máy luyện kim
Trong Hệ Thống HVAC
Trong các hệ thống HVAC hiện đại, cảm biến đo nồng độ khí gas được dùng để tối ưu hóa hiệu suất hoạt động và kiểm soát chặt chẽ chất lượng không khí:
- Giám sát nồng độ CO2 trong các tòa nhà thông minh, trung tâm thương mại, văn phòng, bệnh viện, trường học... để tự động điều khiển tăng lưu lượng khí tươi khi nồng độ CO2 vượt ngưỡng an toàn → không chỉ bảo vệ an toàn cho con người mà còn giảm năng lượng tiêu hao không cần thiết.
- Phát hiện rò rỉ khí lạnh trong các hệ thống chiller, kho lạnh… thông qua cảm biến khí gas lạnh.
- Đo nồng độ VOC (chất hữu cơ bay hơi), formaldehyde nhằm kiểm soát và nâng cao chất lượng không khí trong môi trường sống, học tập và làm việc.
Trong Nông Nghiệp Thông Minh
Trong các trang trại/nhà kính/nhà màng… cảm biến đo gas được lắp đặt sử dụng để tối ưu điều kiện sinh trưởng của cây trồng/vật nuôi và tự động hoá quá trình quản lý nông trại:
- Cảm biến sẽ đo lường và kiểm sát nồng độ khí CO2 ở mức tối ưu (900-1200 ppm) → giúp cây quang hợp tốt và tăng năng suất.
- Kiểm soát khí methane (sinh ra từ chất thải vật nuôi) trong các trang trại chăn nuôi → đảm bảo sức khỏe vật nuôi và tối ưu quy trình quản lý chất thải.
- Giám sát nồng độ khí NH3 và H2S trong chuồng trại chặt chẽ để có kế hoạch thông gió nhằm cải thiện điều kiện sinh sống của cây trồng/vật nuôi.
- Kiểm soát chặt chẽ nồng độ O2 và CO2 trong các kho bảo quản thịt tươi, thịt đông, rau củ quả để đảm bảo giữ được độ tươi lâu hơn.

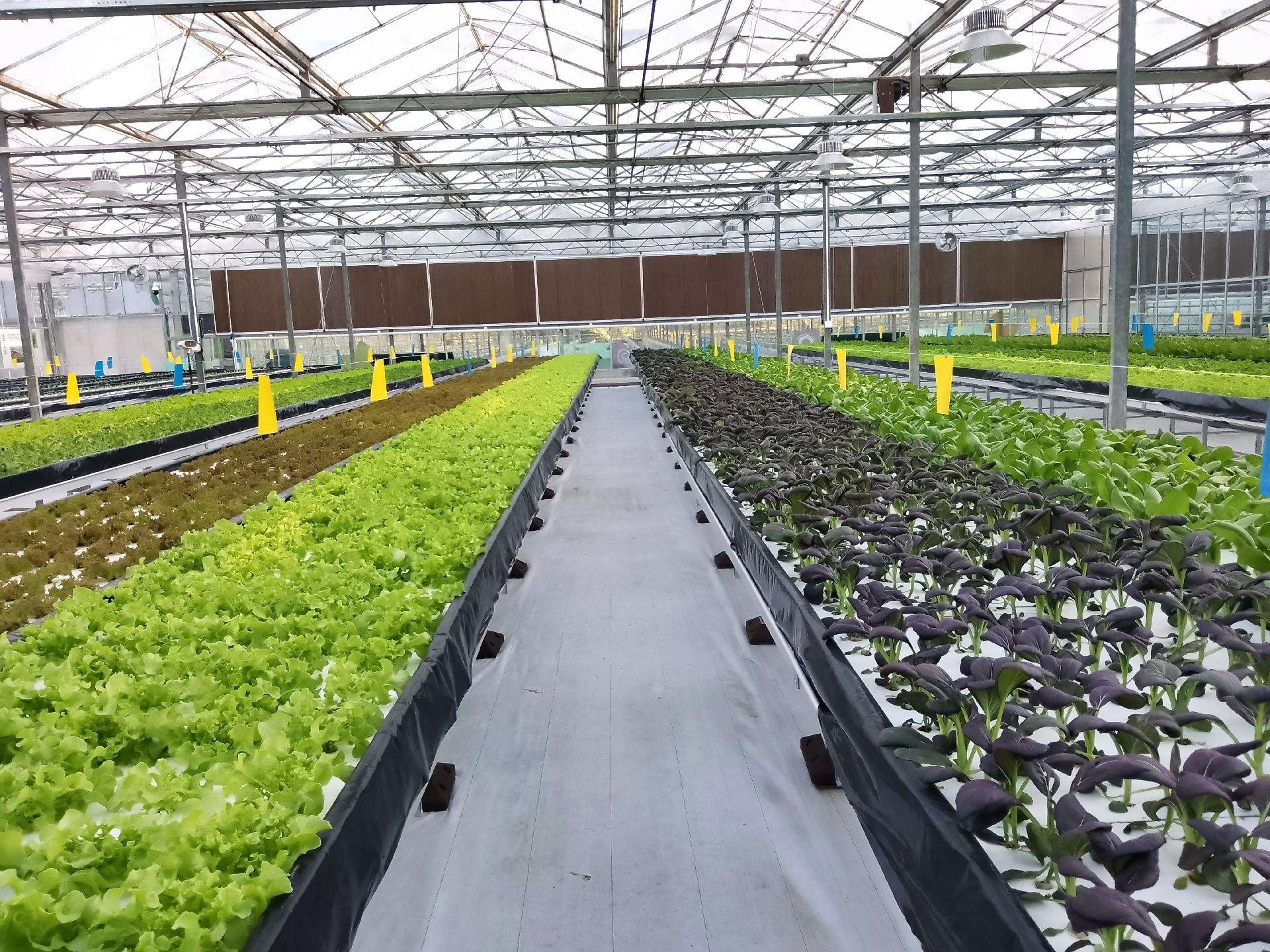

Module cảm biến khí gas được ứng dụng rộng rãi trong nông nghiệp thông minh
Trong Y Tế
Các cơ sở y tế, cảm biến đo khí gas được sử dụng cho nhiều mục đích:
- Đo nồng độ CO2 hơi thở để chẩn đoán các vấn đề liên quan đến hô hấp.
- Kiểm tra nồng độ cồn giúp phát hiện sử dụng rượu bia khi tham gia giao thông.
- Kiểm soát chất lượng không khí trong các khu vực yêu cầu độ sạch cao như phòng mổ, phòng chăm sóc đặc biệt, kho bảo quản dược phẩm - vaccine…
- Phục vụ công tác chuyên môn như đo các khí có trong thuốc mê, khí disinfectant….
Trong Dân Dụng
Cảm biến khí gas được dùng trong các nhà ở, nơi học tập và làm việc hiện đại nhằm:
- Phát hiện rò rỉ khí từ bếp/bình gas, cảnh báo sớm để bảo vệ gia đình khỏi nguy cơ cháy nổ và ngộ độc.
- Tích hợp với các thiết bị IoT trong tòa nhà thông minh để tự động đóng van gas/cắt điện khi phát hiện tình trạng rò rỉ khí.
- Cảm biến đo nồng độ khí gas được tích hợp trong các máy lọc không khí hoặc thiết bị điều chỉnh chất lượng không khí thông minh.
- Bảo vệ an toàn cho các khu vực chứa gas như trạm chiết nạp, kho chứa bình gas dự phòng…
Cảm biến đo gas được tích hợp trong các tòa nhà thông minh
XEM THÊM: CẢM BIẾN KHÍ H2S (HYDRO SUNFUA)
Đây là bài viết cung cấp những kiến thức cơ bản về cảm biến đo khí gas, giúp các kỹ sư/người quản lý trong lĩnh vực tự động hóa/công nghiệp/nông nghiệp/giám sát an toàn lao động… có thêm thông tin tham khảo để lựa chọn và sử thiết bị một cách hiệu quả. Mọi thông tin tư vấn và nhu cầu đặt hàng vui lòng liên hệ trực tiếp cho Sensors Việt Nam để được hỗ trợ nhanh chóng - tận tình nhất!
