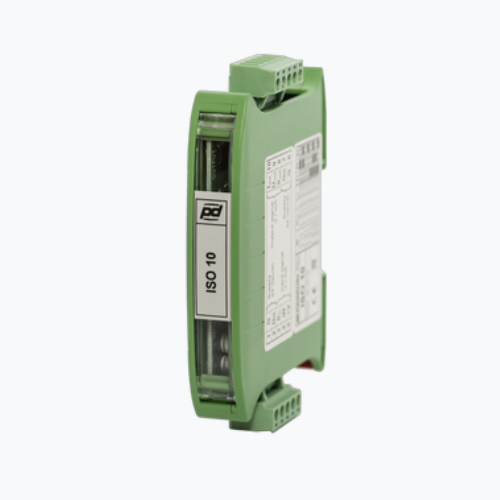

BỘ CHUYỂN ĐỔI CÁCH LY TÍN HIỆU ANALOG ISO 10 là module cách ly galvanic và chuyển đổi tín hiệu analog đa năng thuộc dòng ISO 10 của Produal, được thiết kế để giải quyết các vấn đề nhiễu tín hiệu, vòng lặp đất và chênh lệch điện thế trong hệ thống tự động hóa. Thiết bị cung cấp cách ly điện hoàn toàn giữa tín hiệu đầu vào, đầu ra và nguồn cấp, ngăn chặn dòng điện vòng lặp (loop current) gây nhiễu hoặc sai lệch tín hiệu. ISO 10 hỗ trợ chuyển đổi đa dạng tín hiệu đầu vào (điện áp 0-1 Vdc, 0-10 Vdc, 2-10 Vdc) sang đầu ra (điện áp 0-10 Vdc, 2-10 Vdc hoặc dòng điện 0-20 mA, 4-20 mA), đồng thời có khả năng khuếch đại tín hiệu nếu cần. Với 2 ngõ ra độc lập và khả năng cung cấp nguồn cho transmitter 2 dây (max 15 V / 20 mA), sản phẩm giúp truyền tín hiệu 4-20 mA hoặc 0-10 Vdc ổn định, sạch, không bị ảnh hưởng bởi nhiễu môi trường, sóng hài hoặc chênh lệch đất. Đây là thiết bị cách ly tín hiệu công nghiệp phổ biến, đảm bảo tín hiệu truyền chính xác 1:1, tăng độ tin cậy cho hệ thống điều khiển và giám sát.
CẤU TẠO CỦA BỘ CHUYỂN ĐỔI CÁCH LY TÍN HIỆU ANALOG PRODUAL ISO 10

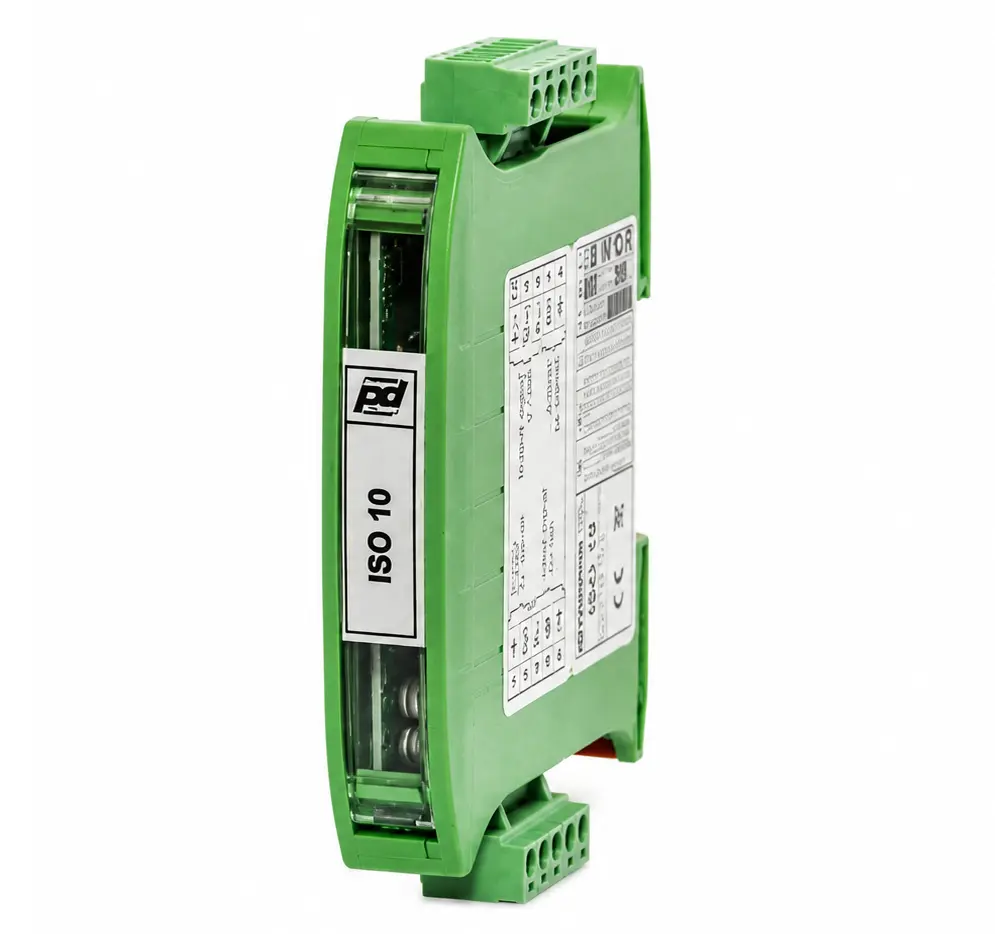

BỘ CHUYỂN ĐỔI CÁCH LY TÍN HIỆU ANALOG ISO 10 được thiết kế nhỏ gọn, phù hợp lắp đặt trên ray DIN:
- Vỏ nhựa ABS chất lượng cao, đạt chuẩn IP20.
- Đầu nối plug-in 5 chân dễ tháo lắp, thuận tiện đấu nối.
- Khối đầu vào hỗ trợ nhiều loại tín hiệu điện áp/dòng điện.
- Khối đầu ra cung cấp 2 ngõ ra độc lập (có thể cấu hình riêng).
- Cổng nguồn cấp 24 Vac/dc ở cả hai bên thiết bị.
- Cổng +V cung cấp nguồn cho transmitter 2 dây (max 15 V / 20 mA, tham chiếu đất đầu vào).
- Lắp đặt trên thanh ray DIN 35 mm, kích thước nhỏ gọn: 12,5 × 90 × 112 mm.
NGUYÊN LÝ HOẠT ĐỘNG CỦA BỘ CHUYỂN ĐỔI CÁCH LY TÍN HIỆU ANALOG PRODUAL ISO 10
Thiết bị thực hiện cách ly galvanic và chuyển đổi tín hiệu analog:
- Tín hiệu đầu vào (0-1 Vdc, 0-10 Vdc, 2-10 Vdc) được cách ly hoàn toàn với đầu ra và nguồn cấp.
- Mạch chuyển đổi tuyến tính hóa và khuếch đại tín hiệu nếu cần, đảm bảo tỷ lệ 1:1.
- Đầu ra có thể cấu hình thành 0-10 Vdc, 2-10 Vdc (2 mA), 0-20 mA hoặc 4-20 mA (500 Ω).
- Cách ly galvanic ngăn chặn dòng điện vòng lặp do nhiều điểm đất, loại bỏ nhiễu điện từ, sóng hài và chênh lệch điện thế.
- Cung cấp nguồn cho transmitter 2 dây từ cổng +V (tham chiếu đất đầu vào).
- Tín hiệu sau cách ly luôn sạch, ổn định, không bị ảnh hưởng bởi môi trường truyền tín hiệu.
THÔNG SỐ KỸ THUẬT CỦA BỘ CHUYỂN ĐỔI CÁCH LY TÍN HIỆU ANALOG ISO 10
- Nguồn điện 24 Vac/dc, < 2 VA
- Điện áp đầu vào 0...1 Vdc / 0...10 Vdc / 2...10 Vdc
- Điện áp đầu ra 0...10 Vdc, 2 mA / 2...10 Vdc, 2 mA
- Dòng điện đầu ra 0...20 mA, 500 Ω / 4...20 mA, 500 Ω
- Cấp bảo vệ IP IP20
- Nhiệt độ môi trường 0...50 °C
- Kích thước sản phẩm 12,5 x 90 x 112 mm
- Lắp cho thanh ray DIN 35 mm
- Xuất xứ Produal/Phần Lan
- Chứng chỉ CO/CQ
- Bảo hành 12-24 tháng
ỨNG DỤNG CỦA BỘ CHUYỂN ĐỔI CÁCH LY TÍN HIỆU ANALOG ISO 10
BỘ CHUYỂN ĐỔI CÁCH LY TÍN HIỆU ANALOG ISO 10 được ứng dụng rộng rãi trong:
- Cách ly tín hiệu 4-20 mA / 0-10 Vdc giữa cảm biến và bộ điều khiển/PLC/DCS/SCADA.
- Chuyển đổi và khuếch đại tín hiệu analog trong dây chuyền sản xuất, hệ thống HVAC/R.
- Ngăn chặn nhiễu tín hiệu do sóng hài, chênh lệch đất hoặc môi trường truyền tín hiệu dài.
- Cung cấp nguồn cho transmitter 2 dây (4-20 mA) trong các ứng dụng công nghiệp.
- Tăng độ tin cậy và ổn định tín hiệu trong tòa nhà thương mại, bệnh viện, nhà máy, trung tâm dữ liệu.
- Bảo vệ thiết bị đầu cuối khỏi nhiễu điện từ và nguy cơ cháy nổ do vòng lặp đất.
Sản phẩm giúp tín hiệu truyền chính xác, ổn định, loại bỏ nhiễu và tăng tuổi thọ thiết bị điều khiển.
