BỘ CHUYỂN ĐỔI NHIỆT ĐỘ PT1000 SANG 4-20MA LLK V2 là bộ chuyển đổi tín hiệu nhiệt độ (temperature transmitter) thuộc dòng LLK V2 của Produal, thiết kế để kết nối với bất kỳ cảm biến nào sử dụng nguyên tố Pt1000 (không kèm theo). Thiết bị chuyển đổi giá trị kháng trở của Pt1000 thành tín hiệu analog tuyến tính 4-20 mA (2-wire loop-powered), phù hợp truyền dữ liệu đến bộ điều khiển, PLC hoặc hệ thống BMS. Dải đo nhiệt độ có thể tùy chỉnh linh hoạt trong quá trình commissioning bằng công cụ ML-SER, hỗ trợ hiệu chỉnh một điểm tại hiện trường (one-point field calibration) và chuyển đổi đầu ra từ đo nhiệt độ sang chức năng điều khiển (controller output) để điều khiển van, bơm hoặc thiết bị khác. Phiên bản này không có màn hình hiển thị, tập trung vào chuyển đổi tín hiệu chính xác, ổn định và tiết kiệm chi phí lắp đặt. Đây là giải pháp chuyển đổi tín hiệu Pt1000 sang 4-20 mA phổ biến trong các hệ thống HVAC/R, đo nhiệt độ nước, không khí, cuộn sưởi, chiller.
CẤU TẠO CỦA BỘ CHUYỂN ĐỔI NHIỆT ĐỘ PT1000 SANG 4-20MA LLK V2

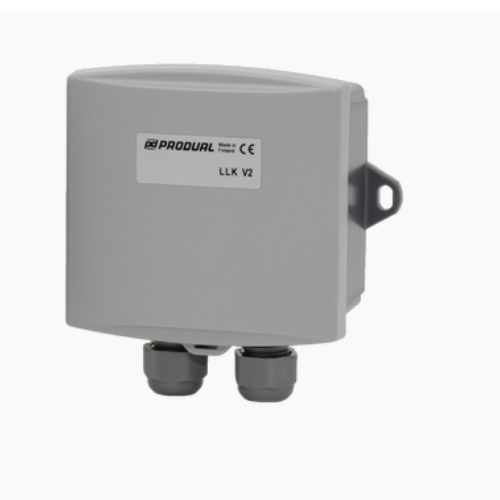

BỘ CHUYỂN ĐỔI NHIỆT ĐỘ PT1000 SANG 4-20MA LLK V2 được thiết kế chắc chắn, phù hợp lắp đặt công nghiệp:
- Vỏ nhựa ABS chất lượng cao, đạt chuẩn IP54 chống bụi và nước.
- Đầu nối vít cho cảm biến Pt1000 và nguồn cấp 4-20 mA (2-wire).
- Mạch chuyển đổi tín hiệu chính xác, hỗ trợ hiệu chỉnh qua công cụ ML-SER.
- Kích thước nhỏ gọn, dễ lắp đặt trong tủ điện hoặc gắn trực tiếp gần cảm biến.
- Nguồn cấp: Loop-powered qua dòng 4-20 mA (22…35 Vdc).
NGUYÊN LÝ HOẠT ĐỘNG CỦA BỘ CHUYỂN ĐỔI NHIỆT ĐỘ PT1000 SANG 4-20MA LLK V2
Thiết bị chuyển đổi giá trị kháng trở của cảm biến Pt1000 thành tín hiệu analog:
- Cảm biến Pt1000 (không kèm theo) thay đổi kháng trở theo nhiệt độ (1000 Ω ở 0 °C).
- Mạch trong LLK V2 chuyển đổi kháng trở thành tín hiệu 4-20 mA tuyến tính, tỷ lệ với nhiệt độ.
- Tín hiệu 4-20 mA truyền qua vòng lặp đến bộ điều khiển hoặc BMS để giám sát/điều khiển.
- Có thể cấu hình dải đo nhiệt độ và chuyển đổi đầu ra thành chức năng điều khiển qua công cụ ML-SER.
- Hỗ trợ hiệu chỉnh một điểm tại hiện trường để bù sai số môi trường thực tế.
THÔNG SỐ KỸ THUẬT CỦA BỘ CHUYỂN ĐỔI NHIỆT ĐỘ PT1000 SANG 4-20MA LLK V2
- Ngõ vào PT1000
- Dải đo nhiệt độ:0...50 °C, 0...100 °C, -50...50 °C, -50...150 °C
- Ngõ ra Analog 4-20 mA
- Hãng sản xuất Produal/ Phần Lan
- Bảo hành 12 tháng
- Chứng chỉ CO/CQ đầy đủ
ỨNG DỤNG CỦA BỘ CHUYỂN ĐỔI NHIỆT ĐỘ PT1000 SANG 4-20MA LLK V2
BỘ CHUYỂN ĐỔI NHIỆT ĐỘ PT1000 SANG 4-20MA LLK V2 được sử dụng rộng rãi trong:
- Đo nhiệt độ nước hồi, nước cấp trong hệ thống HVAC/R.
- Giám sát nhiệt độ cuộn sưởi, chiller, boiler, nước nóng sinh hoạt.
- Chuyển đổi tín hiệu Pt1000 sang 4-20 mA cho PLC, BMS hoặc bộ điều khiển.
- Hỗ trợ bảo vệ chống đóng băng (frost protection) khi kết hợp với bộ điều khiển.
- Ứng dụng trong tòa nhà thương mại, bệnh viện, khách sạn, nhà máy, trung tâm dữ liệu.
- Tích hợp dễ dàng vào hệ thống tự động hóa công nghiệp yêu cầu tín hiệu 4-20 mA.
Sản phẩm giúp chuyển đổi tín hiệu nhiệt độ Pt1000 sang chuẩn công nghiệp 4-20 mA một cách chính xác, ổn định và tiết kiệm chi phí.
