Cảm biến 4-20mA (2 dây) có sơ đồ đấu nối đơn giản hơn đáng kể so với dạng 3 dây và 4 dây - bởi chỉ với 2 dây mà có thể thực đồng thời chức năng cấp nguồn và truyền tín hiệu. Tuy nhiên, vẫn có không ít trường hợp đấu sai do nhầm lẫn. Thực tế, chỉ cần bạn hiểu đúng cấu trúc của vòng dòng 4-20mA thì việc đấu nối sẽ trở nên rất đơn giản. Điều quan trọng nhất trong cách đấu dây cảm biến 4-20mA 2 dây là phải xác định chính xác cực dương, cực âm, nguồn DC, ngõ vào analog và tải của vòng dòng.
CẢM BIẾN 4-20MA 2 DÂY LÀ GÌ?
Cảm biến 4-20mA 2 dây sử dụng hai dây để tạo thành một vòng dòng điện khép kín (current loop). Hai dây này đảm nhiệm việc cấp nguồn cho thiết bị và truyền tín hiệu đo về thiết bị nhận.
Ở cảm biến 4-20mA 2 dây cấu hình loop-powered phổ biến, nguồn DC cấp năng lượng cho vòng dòng → dòng điện chạy qua cảm biến và ngõ vào của thiết bị nhận. Giá trị dòng trong vòng thay đổi từ khoảng 4-20mA, tương ứng tuyến tính với giá trị đo từ mức thấp nhất đến mức cao nhất của cảm biến.
Ví dụ, một cảm biến áp suất có dải đo 0-10 bar có thể được quy đổi như sau:
4mA → 0 bar
8mA → 2,5 bar
12mA → 5 bar
16mA → 7,5 bar
20mA → 10 bar
Cảm biến 4-20mA có ưu điểm lớn nhất là giúp giảm số lượng dây, đơn giản cấu trúc hệ thống và thuận tiện cho các ứng dụng yêu cầu truyền tín hiệu trên khoảng cách tương đối xa - vài chục mét, vài trăm mét hay thậm chí là vài ki-lô-mét (tín hiệu dòng điện ít chịu ảnh hưởng của sụt áp trên dây).
CÁCH ĐẤU DÂY CẢM BIẾN 4-20MA 2 DÂY
Cách đấu dây cảm biến 4-20mA 2 dây không quá phức tạp - quy trình cơ bản sẽ bao gồm 4 bước:
- BƯỚC 1: Nối cực dương của nguồn 24VDC vào chân dương (+) của cảm biến.
- BƯỚC 2: Chân âm (-) của cảm biến nối vào chân dương của ngõ vào analog trên PLC.
- BƯỚC 3: Chân âm (COM) của ngõ vào analog PLC nối trở lại cực âm của nguồn 24VDC để khép vòng lặp hoàn chỉnh.
- BƯỚC 4: Phần chắn shield của cáp tín hiệu nối đất tại một đầu duy nhất (thường là đầu tủ điện PLC), đầu còn lại tại cảm biến để hở.
Lưu ý: Ở một số dòng cảm biến áp suất, cảm biến nhiệt độ hay cảm biến đo mức có 4 chân vật lý nhưng chỉ dùng 2 dây tín hiệu thì quy ước phổ biến là: chân số 1 là dương, chân số 2 là âm, chân số 3 không sử dụng và chân còn lại dùng để đấu mass vỏ thiết bị.

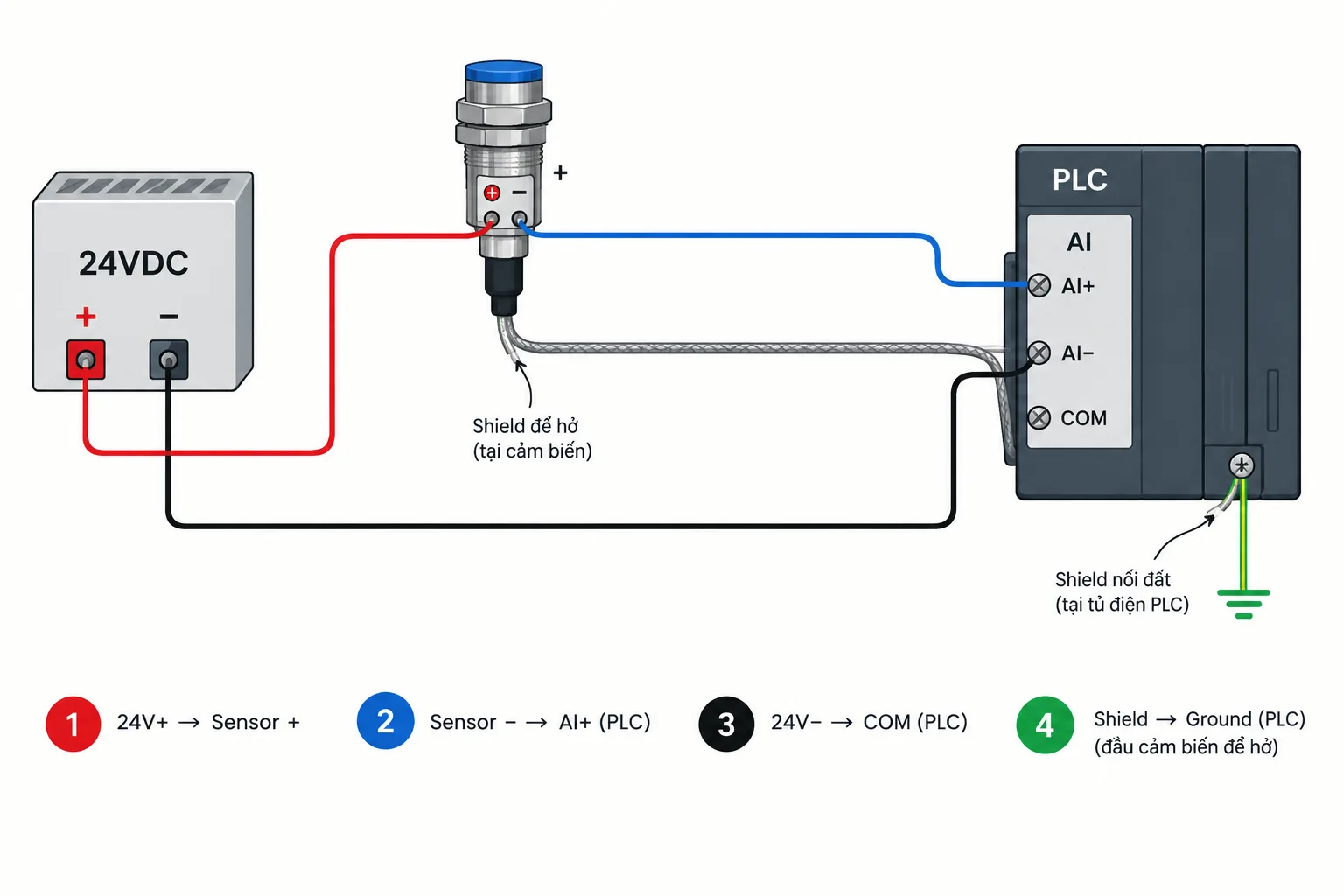

Sơ đồ đấu dây cảm biến 4-20ma 2 dây tham khảo:
CÁCH ĐẤU DÂY CẢM BIẾN 4-20MA 2 DÂY SAI CÓ THỂ DẪN ĐẾN HẬU QUẢ GÌ?
Cách đấu dây cảm biến 4-20mA 2 dây sai có thể gây ra rất nhiều vấn đề - tùy loại thiết bị và mức độ sai đấu nối.
Vấn đề 1: Cảm biến không hoạt động/không lên tín hiệu
Nếu đấu dây cảm biến 4-20mA 2 dây sai cực Loop+/Loop-, vòng dòng có thể bị sai → khiến cảm biến không hoạt động và PLC/DDC không nhận được tín hiệu 4-20mA.
Vấn đề 2: PLC nhận tín hiệu 0mA/tín hiệu bất thường
Khi đấu sai terminal thì vòng dòng có thể bị hở, đứt dây hoặc kết nối không hoàn chỉnh, từ đó dẫn đến vấn đề dòng giảm về gần 0mA. Lúc này, hệ thống điều khiển có thể hiểu đây là tình trạng mất tín hiệu/lỗi đường truyền thay vì giá trị đo thực tế.
Vấn đề 3: Giá trị đo hiển thị sai
Nếu đấu dây cảm biến 4-20mA nhầm chân hoặc cấu hình sai loại ngõ vào thì PLC nhiều khả năng sẽ nhận tín hiệu không đúng với thực tế. Vấn đề này đặc biệt nguy hiểm khi cảm biến 4-20mA 2 dây đang ứng dụng để điều khiển van, bơm, quạt hoặc các thiết bị chấp hành có vai trò quan trọng khác.
Vấn đề 4: Làm sai lệch quá trình điều khiển
Nếu tín hiệu cảm biến 4-20mA 2 dây bị sai nhưng PLC vẫn nhận và xem đó là tín hiệu hợp lệ thì hệ thống có thể đưa ra lệnh điều khiển không phù hợp với nhu cầu thực tế. Điều này có thể làm sai lệch các quy trình sản xuất, tác động đến sự tiện nghi của người dùng và lãng phí năng lượng.
Vấn đề 5: Gây quá tải/ảnh hưởng đến vòng dòng
Cách đấu dây cảm biến 4-20mA 2 dây sai điện trở, đấu nhầm tải hoặc tổng trở vượt giới hạn cho phép có thể khiến cảm biến không duy trì được dòng 4-20mA trên toàn dải.
Vấn đề 6: Có thể làm hỏng cảm biến/module PLC
Đây là trường hợp đấu dây cảm biến 4-20mA 2 dây sai nghiêm trọng nhất. Nếu đưa điện áp vào sai terminal, đấu nhầm nguồn vào chân tín hiệu hoặc khiến dòng điện vượt quá giới hạn thiết bị thì cảm biến/module PLC có thể bị hỏng. Tuy nhiên, không phải tất cả trường hợp đấu ngược cực đều làm hỏng cảm biến/module PLC. Điển hình như các cảm biến có mạch bảo vệ đảo cực sẽ không bị tác động quá nghiêm trọng trong trường hợp này.
LƯU Ý KHI ĐẤU DÂY CẢM BIẾN 4-20MA 2 DÂY
Dưới đây là những lưu ý quan trọng cần nhớ khi đấu dây cảm biến 4-20mA 2 dây:
Xác định đúng loại cảm biến trước khi đấu dây, vì không phải cảm biến 2 dây nào cũng là passive cần nguồn ngoài. Một số thiết bị hiển thị /biến tần đời mới được trang bị nguồn trên chính 2 chân đầu vào.
Đấu đúng cực (+) và (-), nếu đấu dây cảm biến 4-20mA 2 dây ngược cực nguồn 24VDC có thể làm hỏng bộ chuyển đổi tín hiệu ngay lập tức. Vì đa số các phần tử cảm biến bên trong không được thiết kế để chịu điện áp ngược.
Cách đấu cảm biến 4-20mA đúng là không được bỏ qua nguồn cấp ngoài khi PLC/biến tần không có chức năng tự phát nguồn. Dòng cảm biến 4-20mA 2 dây passive thường bắt buộc có thêm một nguồn 24VDC rời được chèn vào giữa cảm biến và PLC để tạo thành vòng lặp kín.
Cách đấu tín hiệu 4-20mA chuẩn kỹ thuật tiếp theo là chỉ nối đất tại một điểm trong toàn hệ thống, thường là tại tủ điện PLC. Nối đất ở cả hai đầu dây tín hiệu sẽ khiến tín hiệu 4-20mA bị nhiễu và dao động bất thường.
Khi đấu dây cảm biến 4-20mA 2 dây cần chọn tiết diện dây tín hiệu phù hợp với khoảng cách truyền. Với dây tiết diện 0,25mm² → tín hiệu 4-20mA truyền ổn định trong ~100m; dây 0,5mm² → truyền xa 150m; với dây 1,25mm² → truyền lên tới 300m. Nguyên tắc chung cần nhớ là giữ tỷ lệ sụt áp trên dây dẫn không vượt quá 3% điện áp định mức của nguồn cấp.
Tách riêng cáp tín hiệu 4-20mA khỏi cáp động lực (dây nguồn motor, biến tần) trong quá trình đi dây, tối thiểu cách nhau 30cm nếu đi cùng máng cáp, vì từ trường sinh ra từ dòng điện lớn của thiết bị động lực dễ cảm ứng nhiễu vào tín hiệu dòng nhỏ, gây sai số đo dù mạch đấu hoàn toàn chính xác.
Lưu ý quan trọng nhất trong cách đấu dây cảm biến 4-20mA 2 dây là luôn kiểm tra lại toàn bộ vòng lặp bằng đồng hồ chuyên dụng trước khi đưa vào vận hành chính thức.
HƯỚNG DẪN KIỂM TRA SAU KHI ĐẤU DÂY CẢM BIẾN 4-20MA
Bên cạnh cách đấu dây cảm biến 4-20mA 2 dây, thì người dùng cũng nên nắm kỹ quy trình kiểm tra để đảm bảo chất lượng vận hành và độ an toàn sau khi hoàn thiện đấu dây cảm biến 4-20mA. Thực tế, người dùng nên kiểm tra theo trình tự từ nguồn cấp → vòng dòng → tín hiệu → giá trị hiển thị. Có thể triển khai theo 7 bước cơ bản như sau:
Bước 1: Kiểm tra lại sơ đồ đấu dây, đối chiếu dây thực tế với datasheet cảm biến và module analog.
Bước 2: Kiểm tra điện áp nguồn bằng đồng hồ vạn năng.
Bước 3: Kiểm tra cực tính và tình trạng vòng dòng - kiểm tra Loop+ và Loop-, đảm bảo mạch tạo thành một vòng kín (nguồn → cảm biến → ngõ vào 4-20mA → nguồn DC).
Bước 4:Đo trực tiếp tín hiệu 4-20mA bằng đồng hồ vạn năng.
Bước 5:Kiểm tra tín hiệu tại nhiều điểm trong dải đo để phát hiện trường hợp cảm biến có tín hiệu nhưng tín hiệu không tương ứng với giá trị đo thực tế.
Bước 6:Kiểm tra giá trị trên PLC/HMI xem có tương ứng hay không. Nếu không, cần kiểm tra tiếp phần scale tín hiệu analog trong chương trình PLC.
Bước 7:Kiểm tra khả năng phản hồi và ổn định của tín hiệu - đảm bảo tín hiệu thay đổi ổn định, tương ứng với sự thay đổi của đại lượng đo, không bị mất tín hiệu, nhảy bất thường hoặc dao động quá mức.
