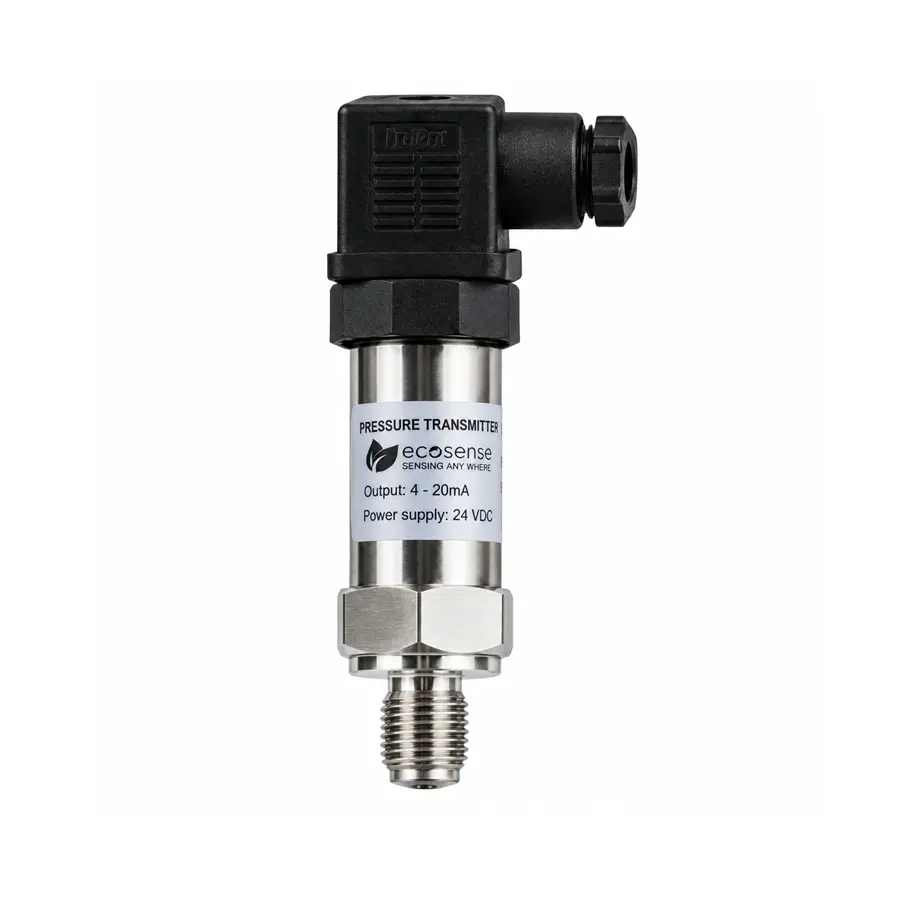

Cảm biến áp suất nước ECO-P-600-A là thiết bị đo và giám sát áp suất thuộc dòng cảm biến áp suất ECOSENSE, được thiết kế với dải đo 0-600 bar và ngõ ra analog 4-20mA. Sản phẩm phù hợp để đo áp suất nước trong hệ thống cấp nước, HVAC, trạm bơm, chiller và nhiều ứng dụng công nghiệp.
Ngoài nước, cảm biến áp suất 0-600 bar còn có thể sử dụng với nhiều môi chất phù hợp như khí nén, dầu và các chất lỏng công nghiệp. Thiết kế nhỏ gọn, kết nối ren 1/4", tín hiệu 4-20mA ổn định giúp cảm biến dễ dàng tích hợp với PLC, BMS, HMI và hệ thống SCADA.
CẢM BIẾN ÁP SUẤT LÀ GÌ?
Cảm biến áp suất là thiết bị dùng để đo áp suất của chất lỏng hoặc chất khí như nước, dầu, khí nén, hơi và các môi chất công nghiệp, sau đó chuyển đổi giá trị áp suất thành tín hiệu điện để phục vụ việc hiển thị, giám sát và điều khiển.
Khi áp suất của môi chất tác động lên màng cảm biến, phần tử đo bên trong sẽ ghi nhận sự biến dạng và chuyển đổi thành tín hiệu đầu ra tương ứng với giá trị áp suất. Các tín hiệu phổ biến gồm 4-20mA, 0-10V, 0-5V, ngoài ra một số dòng cảm biến còn hỗ trợ tín hiệu số hoặc giao thức truyền thông công nghiệp.
Cảm biến áp suất có nhiều dải đo như -1-0 bar, 0-6 bar, 0-10 bar, 0-16 bar, 0-60 bar, 0-300 bar, 0-600 bar hoặc cao hơn, tùy theo yêu cầu của từng ứng dụng.
Trong thực tế, cảm biến áp suất được sử dụng rộng rãi trong hệ thống cấp nước, HVAC, chiller, trạm bơm, khí nén, thủy lực, xử lý nước, máy móc và dây chuyền tự động hóa công nghiệp. Tín hiệu từ cảm biến có thể truyền về PLC, HMI, BMS hoặc SCADA để theo dõi áp suất, điều khiển máy bơm, biến tần và cảnh báo khi áp suất vượt ngoài giới hạn cài đặt.
CẢM BIẾN ÁP SUẤT NƯỚC LÀ GÌ?
Cảm biến áp suất nước là thiết bị dùng để đo áp suất của nước trong đường ống, bồn chứa, máy bơm hoặc hệ thống tuần hoàn, sau đó chuyển giá trị áp suất đo được thành tín hiệu điện để truyền về PLC, HMI, BMS, SCADA hoặc bộ điều khiển.
Cảm biến thường được lắp trực tiếp vào đường ống thông qua kết nối ren. Khi áp suất nước tác động lên màng cảm biến, phần tử đo bên trong sẽ nhận biết sự thay đổi áp suất và chuyển đổi thành tín hiệu đầu ra tương ứng. Các tín hiệu phổ biến gồm 4-20mA, 0-10V hoặc 0-5V, trong đó 4-20mA được sử dụng rộng rãi trong hệ thống công nghiệp và HVAC nhờ khả năng truyền tín hiệu ổn định trên khoảng cách xa.
Tùy theo áp suất làm việc của hệ thống, cảm biến có nhiều dải đo khác nhau như 0-2 bar, 0-7 bar, 0-6 bar, 0-10 bar, 0-16 bar, 0-300 bar, 0-600 bar và cao hơn. Việc lựa chọn đúng dải đo giúp đảm bảo độ chính xác và tránh tình trạng cảm biến thường xuyên làm việc gần giới hạn áp suất tối đa.
Trong thực tế, cảm biến áp suất nước được sử dụng phổ biến trong hệ thống cấp nước, trạm bơm, hệ thống tăng áp, HVAC, chiller, cooling tower, xử lý nước, PCCC và dây chuyền công nghiệp. Ngoài chức năng giám sát, tín hiệu từ cảm biến còn có thể được sử dụng để điều khiển máy bơm, biến tần, cảnh báo áp suất cao/thấp hoặc duy trì áp suất ổn định trong hệ thống.
CẢM BIẾN ÁP SUẤT 4-20mA LÀ GÌ?
Cảm biến áp suất 4-20mA là thiết bị dùng để đo áp suất của chất lỏng hoặc khí và chuyển đổi giá trị áp suất đo được thành tín hiệu dòng điện analog 4-20mA. Tín hiệu này được truyền về PLC, bộ điều khiển, BMS, HMI hoặc hệ thống giám sát để hiển thị, điều khiển và cảnh báo áp suất.
Trong đó, 4mA tương ứng với giá trị thấp nhất của dải đo và 20mA tương ứng với giá trị cao nhất. Ví dụ, với cảm biến có dải đo 0-16 bar và ngõ ra 4-20mA, tín hiệu 4mA tương ứng 0 bar, 12mA tương ứng khoảng 8 bar và 20mA tương ứng 16 bar.
Tín hiệu 4-20mA được sử dụng rất phổ biến trong công nghiệp nhờ khả năng truyền tín hiệu đi xa, chống nhiễu tốt và dễ dàng phát hiện sự cố đứt dây hoặc mất tín hiệu. Cảm biến áp suất 4-20mA được ứng dụng rộng rãi trong hệ thống HVAC, cấp thoát nước, máy bơm, máy nén khí, hệ thống thủy lực, khí nén và các dây chuyền tự động hóa công nghiệp.
TẠI SAO NÊN DÙNG CẢM BIẾN ÁP SUẤT CÓ MÀNG THÉP KHÔNG GỈ THAY VÌ MÀNG CERAMIC?
Trong nhiều ứng dụng công nghiệp, đặc biệt là đo áp suất nước, dầu, khí nén, hệ thống HVAC và máy móc, cảm biến sử dụng màng thép không gỉ (stainless steel) thường được lựa chọn nhờ độ bền cơ học cao và khả năng làm việc ổn định trong môi trường công nghiệp.
Màng thép không gỉ có khả năng chịu va đập, rung động và biến động áp suất tốt. Khi hệ thống thường xuyên xảy ra thay đổi áp suất hoặc xung áp, kết cấu kim loại thường có lợi thế về độ bền cơ học so với ceramic, vốn là vật liệu cứng nhưng giòn và có thể nhạy hơn với tác động cơ học mạnh.
Một ưu điểm khác là khả năng chế tạo kết cấu màng kim loại hàn kín, hạn chế sử dụng gioăng làm kín tại khu vực tiếp xúc môi chất. Điều này có thể nâng cao độ tin cậy và giảm nguy cơ rò rỉ trong các ứng dụng phù hợp. Thép không gỉ cũng có khả năng chống ăn mòn tốt với nhiều loại nước, dầu và môi chất công nghiệp.
CẤU TẠO VÀ THIẾT KẾ CẢM BIẾN ÁP SUẤT NƯỚC ECO-P-600-A
Cảm biến áp suất nước ECO-P-600-A có thiết kế nhỏ gọn, chắc chắn, phù hợp lắp đặt trực tiếp trên đường ống và thiết bị công nghiệp. Phần tiếp xúc với môi chất sử dụng màng cảm biến kim loại có khả năng chịu áp suất và duy trì độ ổn định trong quá trình đo.
Cảm biến được trang bị phần tử đo áp suất có nhiệm vụ chuyển đổi tác động cơ học của áp suất thành tín hiệu điện. Vỏ ngoài bảo vệ các linh kiện bên trong trước các tác động trong quá trình vận hành, đồng thời kết nối ren 1/4" giúp việc lắp đặt, thay thế và bảo trì thuận tiện.
Với cấu tạo đơn giản và độ bền cao, cảm biến áp suất 600 bar thích hợp cho các hệ thống yêu cầu đo áp suất liên tục trong nhà máy, tòa nhà và hệ thống xử lý nước.
NGUYÊN LÝ HOẠT ĐỘNG CỦA CẢM BIẾN ÁP SUẤT 0-600 BAR ECO-P-600-A
Cảm biến áp suất hoạt động dựa trên sự thay đổi của phần tử cảm biến khi chịu tác động của áp suất môi chất. Khi nước, khí nén, dầu hoặc chất lỏng tác động lên màng cảm biến, sự biến dạng của màng được phần tử đo ghi nhận và chuyển đổi thành tín hiệu điện tương ứng với giá trị áp suất thực tế.
Trong phạm vi 0-600 bar, cảm biến chuyển đổi giá trị đo thành tín hiệu analog 4-20mA. Tín hiệu này có khả năng truyền đi khoảng cách tương đối xa và ít bị ảnh hưởng bởi nhiễu điện, phù hợp với các hệ thống tự động hóa công nghiệp.
Khi sử dụng nguồn 24VDC, tín hiệu 4-20mA có thể được đưa trực tiếp về PLC, bộ điều khiển, HMI, BMS hoặc SCADA để hiển thị, giám sát, cảnh báo và điều khiển áp suất.
ỨNG DỤNG CẢM BIẾN ÁP SUẤT NƯỚC 600 BAR ECO-P-600-A
Với dải đo 0-600 bar, cảm biến ECO-P-600-A đặc biệt phù hợp với các hệ thống nước có áp suất cao. Sản phẩm được sử dụng để giám sát áp suất đường ống cấp nước, trạm bơm, bồn chứa, hệ thống tăng áp và các thiết bị xử lý nước.
Trong lĩnh vực HVAC, cảm biến áp suất nước có thể được sử dụng để đo áp suất trong đường ống nước lạnh, hệ thống chiller, cooling tower và các hệ thống tuần hoàn nước. Tín hiệu 4-20mA cho phép kết nối thuận tiện với BMS để giám sát áp suất tập trung.
Ngoài ứng dụng đo áp suất nước, ECO-P-600-A còn phù hợp với các hệ thống khí nén, dầu và một số môi chất công nghiệp tương thích với vật liệu tiếp xúc của cảm biến.
ƯU ĐIỂM CỦA CẢM BIẾN ÁP SUẤT ECO-P-600-A
Một trong những ưu điểm của ECO-P-600-A là dải đo 0-600 bar kết hợp ngõ ra tiêu chuẩn 4-20mA, giúp sản phẩm dễ dàng tích hợp vào các hệ thống điều khiển và giám sát hiện có. Thiết kế nhỏ gọn giúp tiết kiệm không gian lắp đặt, đặc biệt tại các cụm đường ống, tủ máy và trạm bơm.
Kết nối ren 1/4" thông dụng giúp quá trình lắp đặt và thay thế thuận tiện. Tín hiệu 4-20mA phù hợp với môi trường công nghiệp, nơi cảm biến thường được lắp cách xa PLC hoặc bộ điều khiển trung tâm.
HƯỚNG DẪN KẾT NỐI CẢM BIẾN ÁP SUẤT ECOSENSE VỚI PLC VÀ CONTROLLER
Cảm biến áp suất ECOSENSE dòng ECO-P sử dụng phổ biến tín hiệu 4-20mA, kết nối 2 dây và nguồn danh định 24VDC, phù hợp để đưa tín hiệu áp suất về PLC, Controller, BMS hoặc hệ thống giám sát.
Với phiên bản 4-20mA 2 dây, đấu nối như sau: Chân 1: +VDC - kết nối với cực dương nguồn 24VDC. Chân 2: 4-20mA - tín hiệu dòng đưa về ngõ vào AI+ của PLC hoặc Controller. Cực AI-/COM của PLC/Controller được nối về cực âm (0VDC) của nguồn để hoàn thành vòng dòng 4-20mA.
Sau khi đấu nối, cần cấu hình ngõ vào analog của PLC hoặc Controller ở chế độ 4-20mA và scale theo đúng dải đo của cảm biến. Ví dụ với ECO-P-600-A dải 0-600 bar, 4mA tương ứng 0 bar và 20mA tương ứng 600 bar.
THÔNG SỐ KỸ THUẬT CẢM BIẾN ÁP SUẤT ECO-P-600-A
Model: ECO-P-600-A
Dải đo áp suất: 0-600 bar
Tín hiệu ngõ ra: 4-20mA
Nguồn cấp: 24VDC
Kết nối áp suất: Ren 1/4"
Màng cảm biến: thép không rỉ (stainless steel)
Xuất xứ: ECOSENSE/Taiwan
Bảo hành: 12 tháng
Chứng chỉ: CO/CQ đầy đủ
Sensors Việt Nam cung cấp cảm biến áp suất ECOSENSE tại Việt Nam, hỗ trợ lựa chọn dải đo, tư vấn kết nối tín hiệu 4-20mA và các giải pháp đo áp suất cho HVAC, BMS, xử lý nước và tự động hóa công nghiệp.
