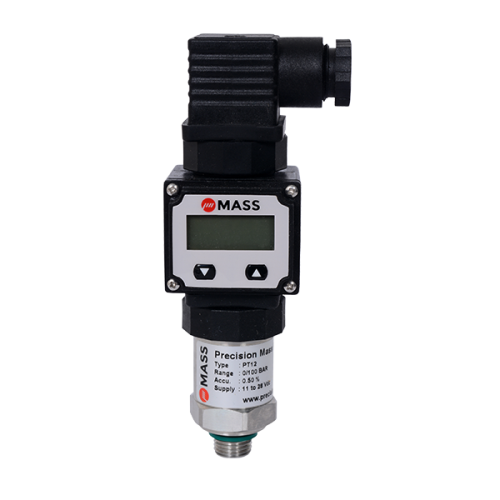

Cảm biến áp suất điện tử 100 mbar PT12-42-050-0/100 mbar-=-MG9-M1-CD4 là dòng transmitter áp suất công nghiệp có màn hình hiển thị tại chỗ, truyền tín hiệu 4-20mA và phù hợp cho các ứng dụng đo áp suất thấp trong môi trường công nghiệp. Với dải đo 0-100 mbar, sản phẩm đặc biệt phù hợp cho những hệ thống cần giám sát áp suất tinh, nơi sai lệch nhỏ cũng ảnh hưởng đến chất lượng vận hành.
CẤU TẠO VÀ NGUYÊN LÝ VẬN HÀNH CỦA CẢM BIẾN ÁP SUẤT ĐIỆN TỬ 100 MBAR PT12-42-050-0/100 MBAR-=-MG9-M1-CD4
Cấu Tạo Cơ Bản
Về cấu tạo, cảm biến áp suất điện tử 100 mbar PT12-42-050-0/100 MBAR-=-MG9-M1-CD4 sử dụng nguyên lý cảm biến piezoresistive, là công nghệ đo phổ biến trong các transmitter áp suất công nghiệp. Phần tiếp xúc môi chất được làm bằng inox 316L, sensor bằng thép không gỉ, housing inox series 300 và gioăng FKM, cho thấy thiết kế hướng tới độ bền và khả năng làm việc ổn định trong môi trường công nghiệp.
Thiết bị còn tích hợp màn hình LCD 4 digit để hiển thị giá trị đo tại chỗ, giúp người vận hành kiểm tra nhanh mà không cần thêm đồng hồ áp suất phụ. Cổng kết nối điện dùng đầu góc 4 pin DIN EN 175301-803 A, còn kết nối quá trình tiêu chuẩn là G 1/4 male theo DIN 3852 Part 11 Form E; ngoài ra có thể có các tùy chọn khác theo yêu cầu.
Nguyên Lý Vận Hành
Nguyên lý làm việc của cảm biến áp suất điện tử 100 MBAR PT12-42-050-0/100 MBAR-=-MG9-M1-CD4 dựa trên phần tử piezoresistive:
- Khi áp suất tác động lên màng đo, phần tử cảm biến thay đổi điện trở theo mức biến dạng cơ học, từ đó chuyển thành tín hiệu điện.
- Mạch điện bên trong xử lý tín hiệu này và xuất ra dòng 4-20mA tuyến tính tương ứng với áp suất đo được.
Trong thực tế, tín hiệu 4-20mA rất phù hợp cho môi trường công nghiệp vì ít bị ảnh hưởng bởi nhiễu điện từ và truyền xa tốt hơn so với tín hiệu điện áp thông thường. Với dải đo 0-100 mbar, tín hiệu đầu ra giúp hệ thống điều khiển nhận biết chính xác áp suất đang thay đổi như thế nào để tự động đóng mở van, điều chỉnh bơm, quạt, blower hoặc cảnh báo khi áp suất vượt ngưỡng.
ỨNG DỤNG THỰC TẾ CỦA CẢM BIẾN ÁP SUẤT ĐIỆN TỬ 100 MBAR PT12-42-050-0/100 MBAR-=-MG9-M1-CD4
Cảm biến áp suất điện tử 100 mbar PT12-42-050-0/100 MBAR-=-MG9-M1-CD4 có thể dùng trong nhiều hệ thống công nghiệp khác nhau, đặc biệt là các ứng dụng cần đo áp suất thấp và tín hiệu ổn định:
Hệ thống khí nén: giám sát áp suất đường khí, bình tích khí, cụm điều áp.
Hệ thống HVAC: đo áp suất trong đường ống gió, quạt, blower, buồng xử lý.
Máy móc và thiết bị công nghiệp: theo dõi áp suất trong quá trình vận hành để đảm bảo an toàn.
Hệ thống thủy lực: hỗ trợ kiểm soát áp suất làm việc trong các cụm truyền động.
Giám sát khí thải: đo áp suất trong đường dẫn khí phục vụ kiểm tra và điều khiển.
Ngành thực phẩm và dược: dùng trong các hệ thống cần độ ổn định và khả năng giám sát chính xác.
Ngành nước, hơi, dầu và hóa chất: phù hợp cho nhiều loại môi chất công nghiệp.
Dây chuyền tự động hóa: truyền tín hiệu về bộ điều khiển để đóng/mở van, điều chỉnh bơm hoặc cảnh báo khi áp suất bất thường.
ƯU ĐIỂM NỔI BẬT CỦA CẢM BIẾN ÁP SUẤT ĐIỆN TỬ 100 MBAR PT12-42-050-0/100 MBAR-=-MG9-M1-CD4
Những ưu điểm nổi bật của cảm biến áp suất điện tử MBAR PT12-42-050-0/100 MBAR-=-MG9-M1-CD4 gồm có:
- Có màn hình hiển thị LCD tại chỗ, giúp đọc giá trị nhanh và giảm phụ thuộc vào thiết bị đo rời.
- Ngõ ra 4-20mA 2 dây, dễ tích hợp với PLC, tủ điều khiển và hệ thống giám sát công nghiệp.
- Kết cấu inox 316L, phù hợp với môi trường công nghiệp cần độ bền cơ học và khả năng chống ăn mòn tốt hơn.
- Cấp bảo vệ IP65, đáp ứng tốt cho môi trường nhà máy có bụi và ẩm ở mức công nghiệp phổ thông.
- Độ chính xác ≤ 0,5% FS, đủ tốt cho nhiều ứng dụng giám sát và điều khiển quá trình.
- Dải làm việc và cấu hình đa dạng, có nhiều lựa chọn range khác nhau trong dòng PT12.
THÔNG SỐ KỸ THUẬT CẢM BIẾN ÁP SUẤT ĐIỆN TỬ 100 MBAR PT12-42-050-0/100 MBAR-=-MG9-M1-CD4
- Dải đo 0-100 mbar
- Ngõ ra 4-20mA
- Có màn hình hiển thị LCD
- Kết nối ren G1/4''
- Vật liệu bằng thép không gỉ Stainless Steel
- Độ chính xác 0.5% FS
- Xuất xứ MASS/India
- Bảo hành 15 tháng 1 đổi 1
- Chứng chỉ CO/CQ đầy đủ.
Cảm biến áp suất 100 MBAR PT12-42-050-0/100 MBAR-=-MG9-M1-CD4 đang được phân phối chính hãng bởi Sensors Việt Nam, mọi thông tin chi tiết và nhu cầu đặt hàng vui lòng liên hệ trực tiếp để được hỗ trợ - báo giá nhanh chóng nhất!
