Trong lĩnh vực công nghiệp công nghệ cao như sản xuất linh kiện bán dẫn, dược phẩm, mỹ phẩm hay y tế thì việc duy trì một môi trường sạch tuyệt đối là cực kỳ quan trọng. Để làm được điều đó, dòng không khí sạch và không sạch sẽ được áp suất chia tách rạch ròi. Cảm biến chênh áp phòng sạch chính là thiết bị đóng vai trò giám sát và điều khiển sự chênh lệch áp suất giữa các khu vực, đảm bảo bụi bẩn và vi khuẩn không thể xâm nhập vào khu vực phòng sạch.
KHÁI QUÁT VỀ CẢM BIẾN CHÊNH ÁP PHÒNG SẠCH
Cảm biến chênh áp phòng sạch là thiết bị chuyên dùng để đo lường sự khác biệt về áp suất tĩnh giữa phòng sạch và khu vực hành lang, hoặc giữa các cấp phòng sạch khác nhau.
Trong hệ thống phòng sạch, giá trị áp suất thường được duy trì theo nguyên tắc bậc thang. Nghĩa là, phòng có độ sạch cao hơn sẽ có mức áp suất cao hơn và ngược lại. Theo đó, khi cửa mở phòng thì không khí chỉ có thể tràn từ trong ra ngoài, điều này sẽ ngăn chặn tuyệt đối sự xâm nhập của các tác nhân ô nhiễm.
Cảm biến chênh lệch áp suất phòng sạch sẽ hoạt động xuyên suốt 24/7 với nhiệm vụ giám sát → đo lường → chuyển đổi giá trị chênh lệch áp suất thành tín hiệu điện chuẩn (4-20mA/0-10V/Modbus RTU RS485) để hiển thị trên màn hình hoặc gửi về bộ điều khiển trung tâm (DDC/PLC).

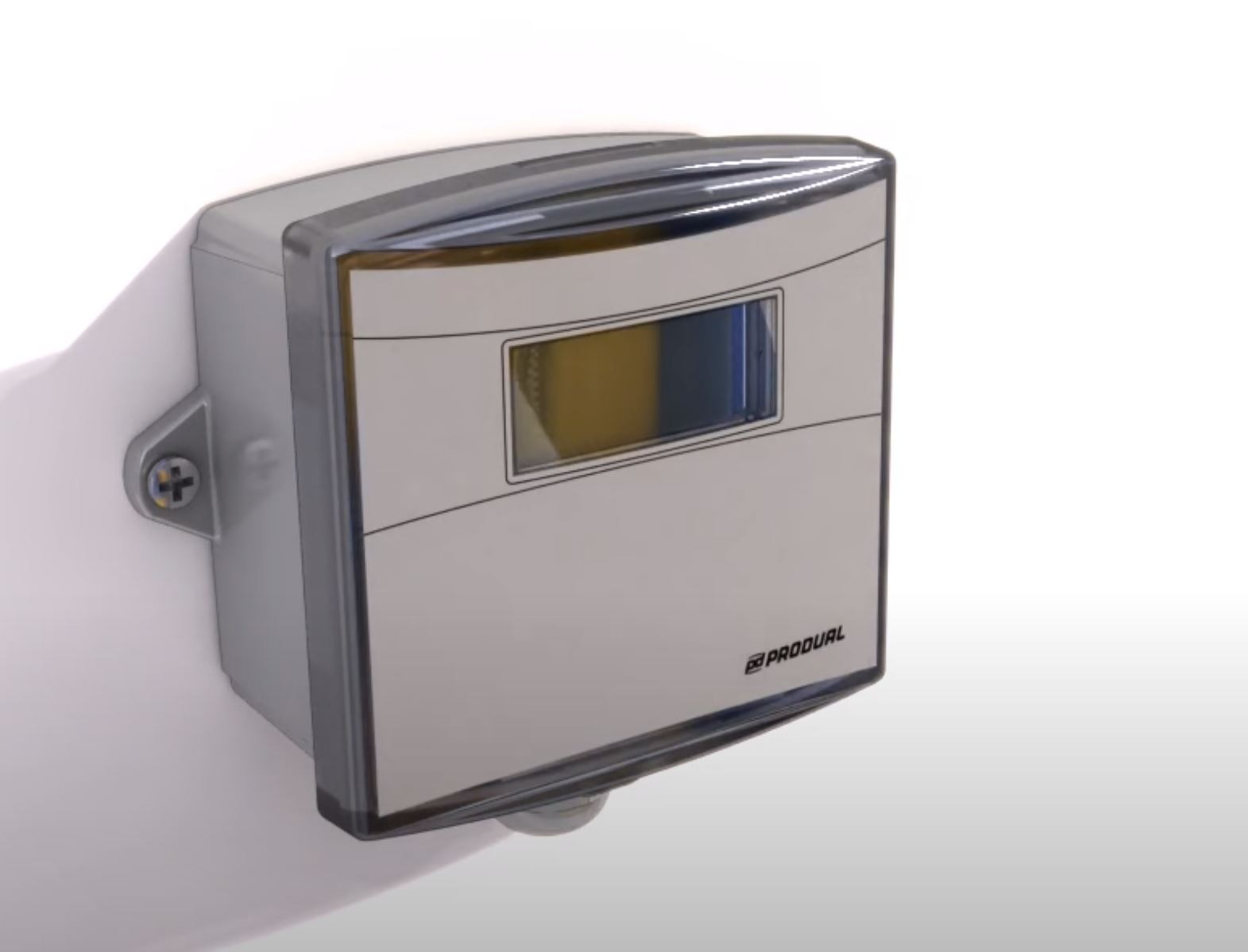

Cảm biến chênh áp phòng sạch
XEM THÊM: CẢM BIẾN CHÊNH ÁP KHÍ DÂN DỤNG - CÔNG NGHIỆP
TẦM QUAN TRỌNG CỦA CẢM BIẾN CHÊNH ÁP PHÒNG SẠCH
Việc lắp đặt cảm biến chênh áp phòng sạch có thể được xem là yêu cầu bắt buộc nhằm tuân thủ các tiêu chuẩn quốc tế như ISO 14644, GMP-EU, HACCP. Thiết bị này sẽ đảm bảo:
Ngăn Chặn Nhiễm Chéo
Trong khu vực sản xuất linh kiện bán dẫn, dược phẩm, vaccine, dụng cụ y tế, phòng mổ bệnh viện, phòng nghiên cứu… việc nhiễm chéo giữa các khu vực là vấn đề cực kỳ nguy hiểm. Vì vậy mà cảm biến chênh lệch áp suất phòng sạch cần hoạt động chính xác 24/7 để duy trì áp suất dương ở mức cần thiết nhằm bảo vệ sản phẩm; hoặc duy trì áp suất âm ở mức cần thiết để bảo vệ môi trường bên ngoài (điển hình là trong các phòng cách ly bệnh truyền nhiễm).
Tối Ưu Hoạt Động Của Hệ Thống HVAC
Cảm biến chênh áp phòng sạch thường được kết hợp với các van chặn lửa /van điều khiển lưu lượng để giúp hệ thống HVAC vận hành một cách chính xác và tiết kiệm năng lượng. Nếu áp suất thấp hơn ngưỡng cài đặt, cảm biến chênh áp suất phòng sạch sẽ gửi tín hiệu điều khiển quạt tăng công suất để đảm bảo môi trường trong phòng luôn đạt chuẩn.
Giám Sát Trạng Thái Lọc
Cảm biến đo chênh áp phòng sạch cũng có khả năng dự đoán tình trạng của các tấm lọc. Khi bụi bám quá nhiều, chênh áp qua lọc sẽ tăng lên và ngược lại. Lúc này, cảm biến đo chênh lệch áp suất phòng sạch sẽ phát tín hiệu cảnh báo để các kỹ sư/người quản lý có thể thực hiện bảo trì/thay thế lọc.

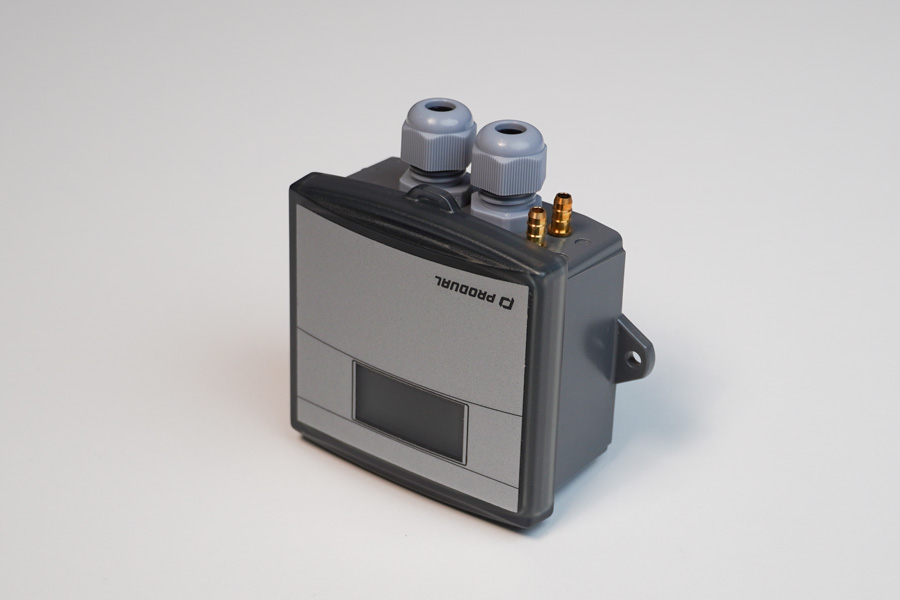

Cảm biến chênh lệch áp suất phòng sạch có tầm quan trọng đặc biệt trong công nghiệp sản xuất linh kiện bán dẫn
XEM THÊM: CẢM BIẾN CHÊNH ÁP CẦU THANG VÀ TẦM QUAN TRỌNG TRONG HỆ THỐNG PCCC
CẢM BIẾN CHÊNH ÁP PHÒNG SẠCH VÀ 2 CHẾ ĐỘ HOẠT ĐỘNG CHÍNH
Cảm biến chênh áp phòng sạch có thể hoạt động dưới hai chế độ khác nhau, tùy vào mục đích sử dụng:
Phòng Sạch Áp Dương
Áp suất bên trong phòng sạch này phải luôn cao hơn áp suất bên ngoài → đảm bảo không khí luôn được đẩy ra ngoài từ phòng sạch và ngăn chặn tuyệt đối sự xâm nhập của các tác nhân gây ô nhiễm từ bên ngoài.
Ứng dụng:
- Phòng pha chế vaccine, dược phẩm (thuốc tiêm, thuốc nhỏ mắt, thuốc mỡ…), dụng cụ y tế...
- Phòng kiểm nghiệm vi sinh.
- Kho bảo quản nguyên liệu thô và thành phẩm có tính chất nhạy cảm.
- Phòng sản xuất linh kiện bán dẫn, linh kiện điện tử/vi điện tử:.
- Nhà máy sữa, thực phẩm vô trùng.

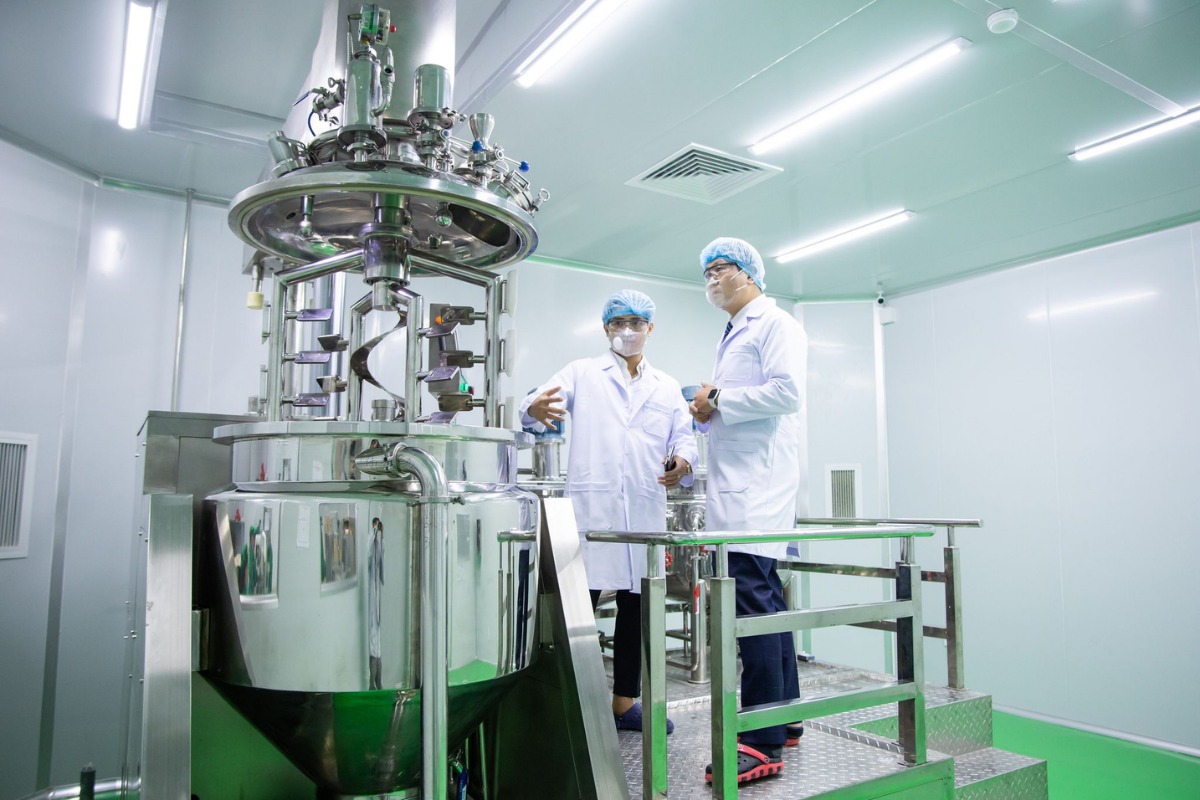

Phòng sạch áp dương điển hình chính là khu vực sản xuất dược phẩm
Phòng Sạch Áp Âm
Áp suất bên trong phòng này phải luôn thấp hơn áp suất bên ngoài. Điều này sẽ đảm bảo không khí luôn được hút vào phòng sạch, còn những yếu tố bên trong phòng không được rò rỉ ra bên ngoài. Mục tiêu chính là giữ lại các tạp chất/mầm bệnh và hút xuống hệ thống xử lý khí thải.
Ứng dụng:
- Phòng cách ly bệnh truyền nhiễm.
- Phòng nghiền, trộn nguyên liệu thô hoặc khu vực phát sinh nồng độ bụi cao.
- Khu vực sử dụng dung môi hữu cơ.
- Phòng sản xuất kháng sinh, hóa chất đặc biệt/độc hại.
- Phòng xét nghiệm mầm bệnh nguy hiểm.

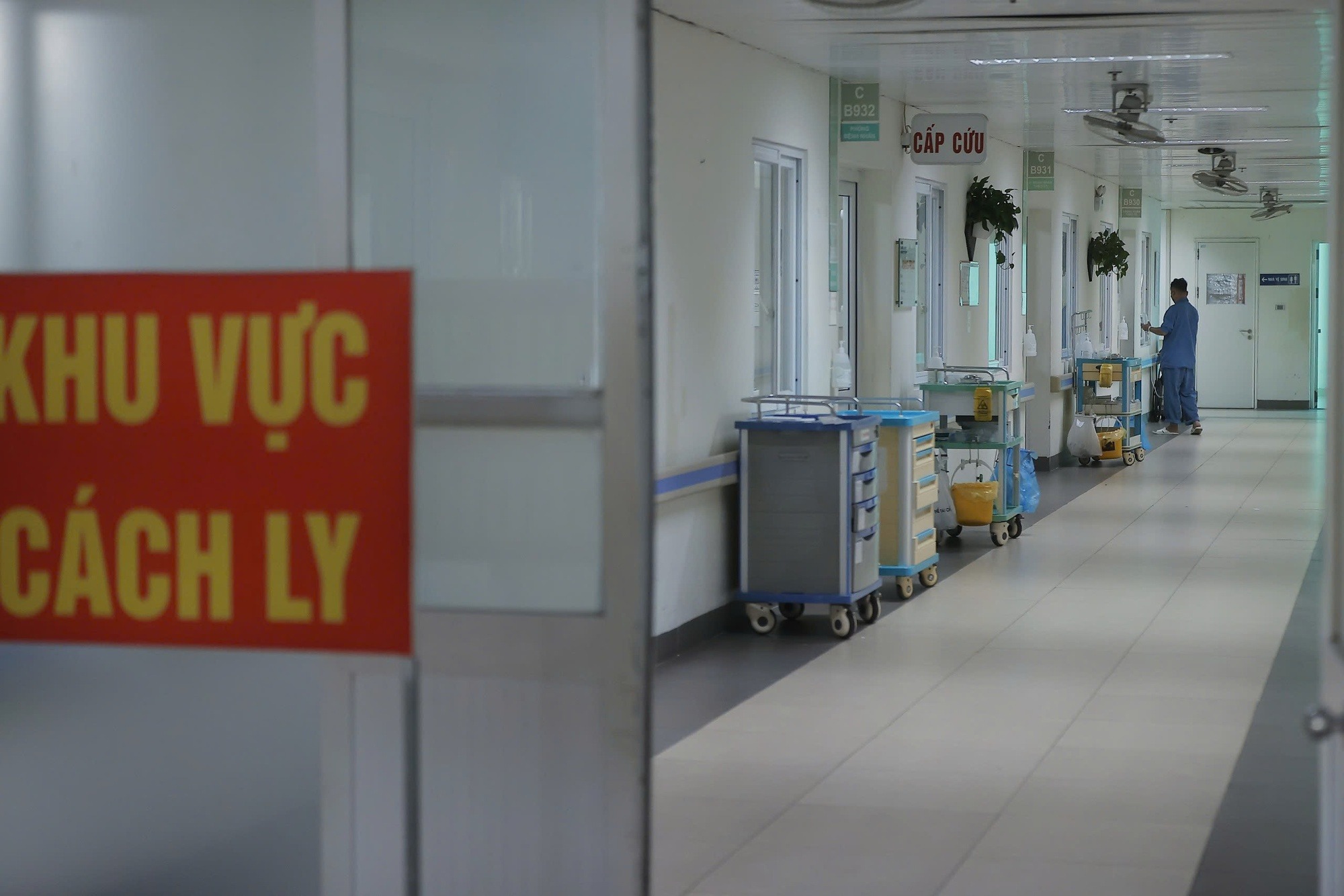

Phòng cách ly bệnh truyền nhiễm phải duy trì áp suất âm xuyên suốt
XEM THÊM: CẢM BIẾN CHÊNH ÁP: KHÁI NIỆM, 4 PHÂN LOẠI VÀ 3 ỨNG DỤNG
LƯU Ý KHI CHỌN CẢM BIẾN CHÊNH ÁP PHÒNG SẠCH
Dưới đây là những lưu ý quan trọng cần nhớ khi chọn cảm biến chênh áp phòng sạch:
Dải Đo
Áp suất thực tế phải nằm trong khoảng 70-80% so với dải đo hoạt động của cảm biến. Dưới đi là gợi ý dải đo tiêu chuẩn cho các ứng dụng phổ biến mà bạn có thể tham khảo:
- Phòng sạch cấp cao (ISO 5): 0-50 Pa, 0-100 Pa
- Phòng sạch cấp trung (ISO 6-7): 0-100 Pa, 0-250 Pa
- Phòng sạch cấp thấp (ISO 8): 0-250 Pa, 0-500 Pa
- Phòng cách ly áp âm: -50..0 Pa, ±50 Pa, ±100 Pa
- Giữa phòng sạch và hành lang: 0-100 Pa (để có độ chính xác ≥85%).
Độ chính xác:
Gợi ý độ chính xác cần thiết cho các cấp phòng sạch phổ biến như sau:
- Phòng sạch GMP cấp cao: Sai số trong khoảng ±0.25% F.S
- Phòng sạch tiêu chuẩn: Sai số ±0.5% F.S
- Phòng sạch cơ bản: ±1% F.S.
Tín Hiệu Ngõ Ra
Gợi ý các tín hiệu ngõ ra được dùng phổ biến nhất trong các hệ thống điện đại:
- PLC/Hệ thống công nghiệp: 4-20mA
- BMS/Tòa nhà: 0-10V/Modbus RTU RS485
- Cảnh báo đơn giản: Relay (NO/NC)
- Hệ thống IoT: Modbus RTU RS485.
Một Số Lưu Ý Khác
- Điều kiện hoạt động tối ưu (nhiệt độ/độ ẩm/ rung chấn/tính ăn mòn…)
- Chuẩn bảo vệ
- Tuổi thọ thiết bị
- Công nghệ cảm biến
- Tài chính dự kiến
- Phương thức lắp đặt.
….
Khi mua cảm biến đo chênh áp phòng sạch cần lưu ý dải đo, độ chính xác, tín hiệu ngõ ra…
XEM THÊM: CẢM BIẾN CHÊNH ÁP PHÒNG SẠCH - THIẾT BỊ BẢO CHỨNG CHUẨN GMP/ISO
Hy vọng bài viết này đã cung cấp cho bạn đọc cái nhìn chi tiết về khái niệm, cấu tạo, nguyên lý hoạt động và những ứng dụng điển hình của cảm biến chênh áp phòng sạch. Nếu cần được tư vấn kỹ hơn và đặt mua sản phẩm chính hãng - chất lượng thì bạn hãy liên lạc cho Sensors Việt Nam để được hỗ trợ nhanh chóng, tận tình nhất!
