Trong môi trường sản xuất công nghiệp, việc máy móc rung là điều bình thường. Nhưng khi rung động vượt ngưỡng cho phép thì sẽ dẫn đến nhiều nguy cơ khó lường. Đây là lý do cảm biến độ rung (vibration sensor) ngày càng quan trọng và dần trở thành thiết bị cốt lõi trong nhiều nhà máy - từ chế biến thực phẩm, dầu khí, xi măng, tòa nhà thương mại cho đến hệ thống HVAC.
CẢM BIẾN ĐỘ RUNG LÀ GÌ?
Khi máy móc hoạt động thì luôn tồn tại một mức rung nhất định, nhưng nếu sự rung động vượt ngưỡng cho phép thì đó thường là dấu hiệu bất ổn xuất phát từ các lỗi như mất cân bằng, lệch trục, mài mòn hoặc hư hỏng từ bên trong.
Để phát hiện sớm những bất thường trong biên độ rung của máy móc/cơ cấu và có hướng xử lý kịp thời, các kỹ sư cần sử dụng cảm biến độ rung (hay còn gọi là cảm biến rung/cảm biến rung động).

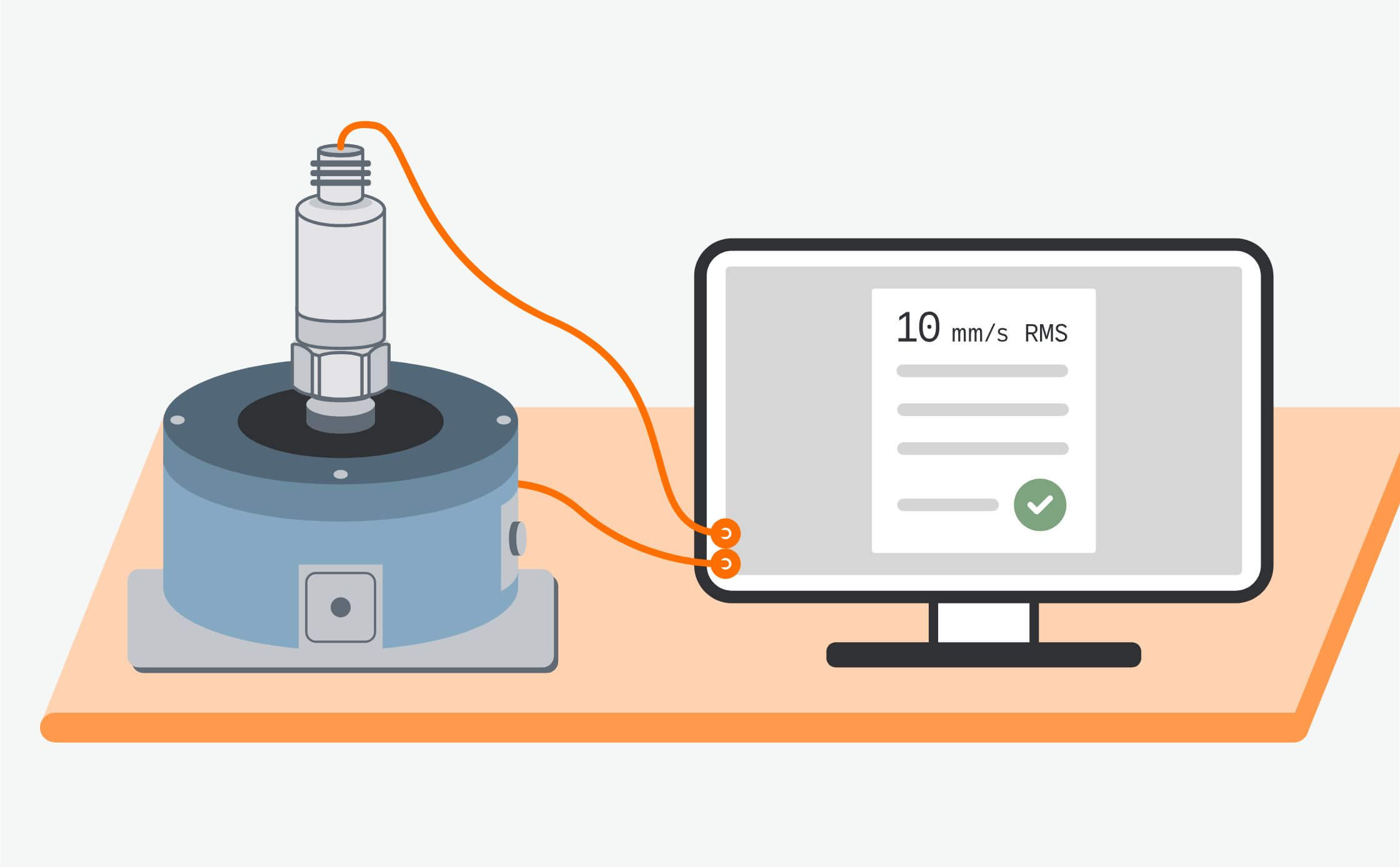

Cảm biến rung là thiết bị điện tử chuyên dùng để đo lường, giám sát và phân tích dao động cơ học của máy móc/kết cấu liên tục 24/7. Cảm biến độ rung có khả năng đo chính xác những biên độ dao động ở mức siêu nhỏ và chuyển đổi thành tín hiệu ngõ ra chuẩn công nghiệp (analog hoặc digital) để truyền về hệ thống điều khiển như PLC, BMS hoặc SCADA. Tại đây, biên độ dao động sẽ được phân tích, hiển thị và cảnh báo theo thời gian thực.
LỢI ÍCH THỰC TẾ CỦA CẢM BIẾN ĐỘ RUNG
Khác với các phương pháp kiểm tra thủ công, việc triển khai hệ thống cảm biến rung (đặc biệt là cảm biến rung công nghiệp) mang đến cho doanh nghiệp những lợi ích thiết thực và có thể đo lường được:
- Phát hiện sự cố sớm: Cảm biến độ rung sẽ phát hiện sớm các dấu hiệu bất thường trước khi sự cố thực sự xảy ra, điều này giúp tránh dừng máy đột ngột ngoài kế hoạch.
- Giảm chi phí bảo trì: Cảm biến đo độ rung cung cấp dữ liệu thực tế, giúp doanh nghiệp chuyển từ bảo trì định kỳ sang bảo trì dự đoán, chỉ sửa chữa khi thực sự cần.
- Tăng tuổi thọ thiết bị: Cảm biến đo độ rung động cơ giữ máy móc vận hành trong ngưỡng an toàn, hạn chế mài mòn tích lũy.
- Tích hợp dễ dàng: Ngõ ra chuẩn công nghiệp 4-20mA/0-10V/Modbus RTU RS485… kết nối trực tiếp cảm biến độ rung với hệ thống điều khiển PLC/DCS/SCADA… mà không cần bộ chuyển đổi.
- Hoạt động bền bỉ: Thiết kế cảm biến rung động máy móc đảm bảo khả năng chịu nhiệt, chống ăn mòn, cấp bảo vệ IP67 phù hợp cho hầu hết các môi trường công nghiệp khắc nghiệt.
- Giảm thiểu tình trạng downtime: Nhiều nghiên cứu cho thấy, việc áp dụng cảm biến độ rung rất có ích cho bảo trì dự đoán, giúp giảm thời gian ngừng máy ngoài kế hoạch đến 30-50%.
→ Xem Thêm: Cảm Biến Đo Độ Rung Động Cơ
PHÂN LOẠI CẢM BIẾN ĐỘ RUNG ĐỘNG PHỔ BIẾN
Tùy theo đại lượng đo và ứng dụng, cảm biến độ rung động được chia thành 4 loại chính:
Cảm biến độ rung gia tốc (Accelerometer)
Cảm biến độ rung gia tốc đo gia tốc rung động, sử dụng công nghệ áp điện (piezoelectric) hoặc MEMS. Đây là dạng cảm biến rung nhạy với tần số cao, phù hợp để phát hiện các hư hỏng liên quan đến vòng bi và bánh răng. Nếu muốn phân tích phổ rung để biết chính xác máy móc đang gặp lỗi gì thì thiết bị này là lựa chọn phù hợp nhất. Trong đó, cảm biến độ rung loại áp điện có dải tần rộng và độ nhạy cao; còn cảm biến rung loại MEMS thì nhỏ gọn, có giá thành hợp lý, thích hợp cho các bài toán giám sát tổng thể.
Cảm biến đo độ rung vận tốc
Cảm biến độ rung động này đo tốc độ dao động (mm/s), được dùng phổ biến trong các hệ thống giám sát máy quay như động cơ, bơm, quạt... Loại cảm biến này độ rung này có ưu điểm là rất dễ lắp đặt, thường xuất tín hiệu 4-20 mA/Modbus RTU nên kết nối thẳng vào PLC, SCADA. Với phần lớn nhà máy, cảm biến độ rung động vận tốc là lựa chọn gọn nhẹ và hiệu quả nhất để bắt đầu.
Cảm biến độ rung động dịch chuyển
Cản biến rung dạng dịch chuyển thường được ứng dụng để đo máy móc thiết bị có biên độ dao động cao, điển hình là trong các trục lớn, tuabin, hộp số… Thiết bị sẽ đo trực tiếp chuyển động của trục so với vỏ máy, giúp theo dõi chính xác độ lệch tâm /độ đảo của trục. Tuy nhiên, dòng sản phẩm này thường có giá thành đắt và yêu cầu lắp đặt tỉ mỉ nên chủ yếu xuất hiện ở các thiết bị máy móc quan trọng.
Cảm biến rung dạng công tắc (Vibration Switch)
Cảm biến đo độ rung máy móc kiểu công tắc thường dùng trong các ứng dụng bảo vệ thiết bị đơn giản và có quy mô hoạt động nhỏ, nó được tích hợp cảnh báo ON/OFF khi rung vượt ngưỡng cố định.
→ Xem Thêm: Cảm Biến Rung Và Ứng Dụng Trong Hệ Thống Tự Động Hoá
CẤU TẠO VÀ NGUYÊN LÝ HOẠT ĐỘNG CỦA CẢM BIẾN ĐỘ RUNG ĐỘNG

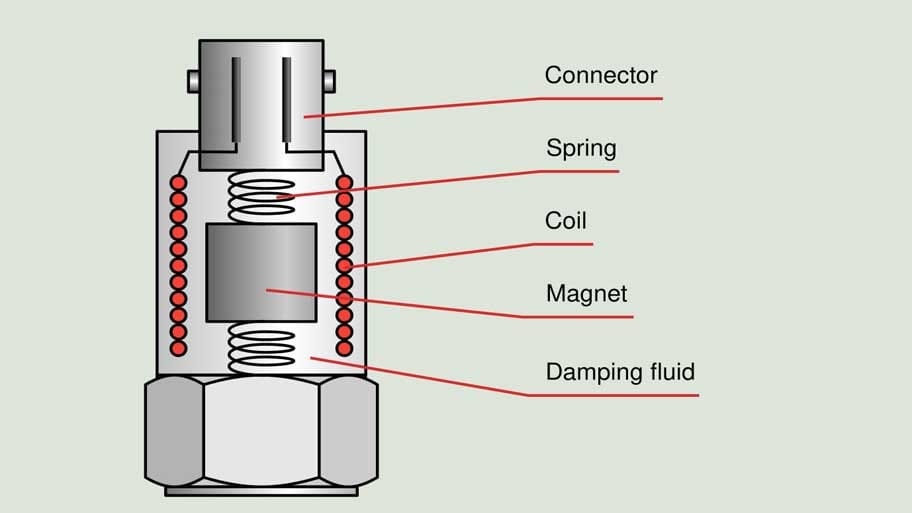

Cấu Tạo Cảm Biến Độ Rung Động
Một cảm biến độ rung (cảm biến rung công nghiệp) hoàn chỉnh thường được cấu thành từ các phần chính sau đây:
- Phần tử cảm biến: Thường là tinh thể áp điện (piezoelectric crystal) hoặc chip MEMS.
- Khối lượng quán tính: Được gắn trực tiếp lên tinh thể; khi rung, khối lượng tạo lực nén/kéo lên tinh thể áp điện.
- Mạch xử lý tín hiệu: Khuếch đại tín hiệu thô, lọc nhiễu và chuyển đổi sang tín hiệu ngõ ra chuẩn công nghiệp (4-20mA/0-10V/Digital).
- Vỏ bảo vệ: Cảm biến độ rung động thường được làm bằng chất liệu thép không gỉ; sở hữu thiết kế chống bụi, chống nước theo tiêu chuẩn IP67/68.
→ Xem Thêm: Cảm Biến Đo Độ Rung Quạt - Hướng Dẫn Lựa Chọn Và Lắp Đặt
Nguyên Lý Hoạt Động Cảm Biến Độ Rung
Khi máy móc rung, dao động truyền qua bề mặt lắp đặt vào phần tử cảm biến độ rung động → Tinh thể áp điện chịu tác động và tạo ra điện tích tỷ lệ thuận với mức gia tốc → Mạch điện bên trong sẽ tính toán, lọc, chuyển đổi tín hiệu này thành dòng điện, điện áp hoặc tín hiệu kỹ thuật số → Gửi về PLC/SCADA để hiển thị và phát lệnh cảnh báo.
Ví dụ: Một động cơ bơm hoạt động bình thường ở mức 2 mm/s. Khi vòng bi bắt đầu mòn, chỉ số rung tăng dần lên 8 mm/s hoặc 15 mm/s → cảm biến độ rung động cơ sẽ phát hiện bất thường, đo lường độ rung và phát cảnh báo trước khi vòng bi vỡ hoàn toàn.
→ Xem Thêm: Cảm Biến Nhiệt Hồng Ngoại Là Gì
ỨNG DỤNG THỰC TẾ CỦA CẢM BIẾN ĐỘ RUNG TRONG CÔNG NGHIỆP
Cảm biến rung được ứng dụng phổ biến ở nhiều ngành công nghiệp, cụ thể như:

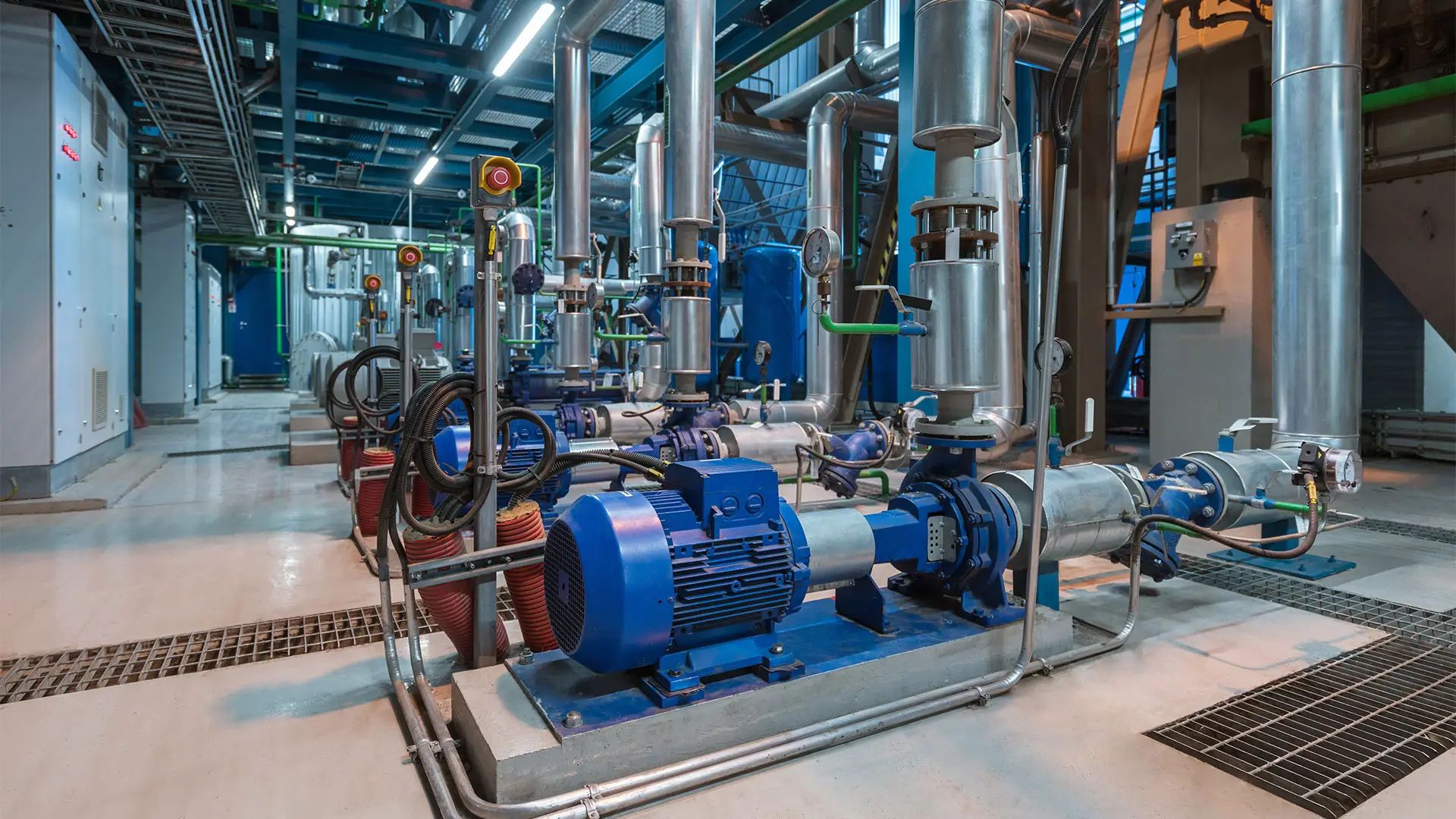

Cảm Biến Độ Rung Giám Sát Động Cơ Và Máy Bơm
Đây là ứng dụng phổ biến nhất của cảm biến đo độ rung động cơ. Theo đó, thiết bị sẽ được gắn trực tiếp lên thân máy, giám sát liên tục 24/7 và gửi cảnh báo ngay khi có dấu hiệu bất thường. Rung động bất thường trên động cơ điện/máy bơm thường báo hiệu tình trạng mất cân bằng rotor, lệch trục, hư vòng bi hoặc cộng hưởng cơ học.
Cảm Biến Rung Trong Hệ Thống HVAC
Trong tòa nhà/nhà máy, quạt AHU/FCU thường bị mất cân bằng cánh quạt do bụi bám hoặc hư hỏng từ các va đập. Cảm biến đo độ rung quạt được lắp trên thân quạt sẽ theo dõi và phát hiện sớm tình trạng này, từ đó hạn chế tối đa nguy cơ hư hỏng vòng bi để đảm bảo hệ thống điều hòa vận hành ổn định.
Cảm Biến Độ Rung Động Ứng Dụng Trong Dây Chuyền Sản Xuất Tự Động
Máy CNC, băng tải, máy đóng gói và hầu hết các thiết bị có bộ phận chuyển động đều cần sử dụng cảm biến rung. Dữ liệu gửi về từ cảm biến độ rung động được tích hợp vào hệ thống IoT hoặc hệ thống giám sát - điều khiển để phân tích xu hướng và dự đoán chính xác thời điểm cần bảo trì.
Cảm Biến Đo Độ Rung Động Dùng Trong Ngành Dầu Khí Và Năng Lượng
Máy nén khí, tuabin khí, máy phát và đa số những thiết bị vận hành liên tục trong điều kiện khắc nghiệt cần được trang bị cảm biến rung công nghiệp để đảm bảo an toàn và giảm thiểu thời gian ngừng sản xuất.
→ Xem Thêm: Thiết Bị Đo Nhiệt Độ Độ Ẩm
MUA CẢM BIẾN ĐỘ RUNG CÔNG NGHIỆP - CẢM BIẾN ĐO ĐỘ RUNG ĐỘNG CƠ CHÍNH HÃNG TẠI SENSORS VIỆT NAM
Nếu bạn đang tìm kiếm một cảm biến độ rung đáp ứng tiêu chuẩn công nghiệp, với chất lượng cao, đầy đủ CO/CQ, giá thành hợp lý và chế độ bảo hành rõ ràng thì dòng cảm biến rung ECO-VS của ECOSENSE (Germany) là một lựa chọn rất đáng cân nhắc.

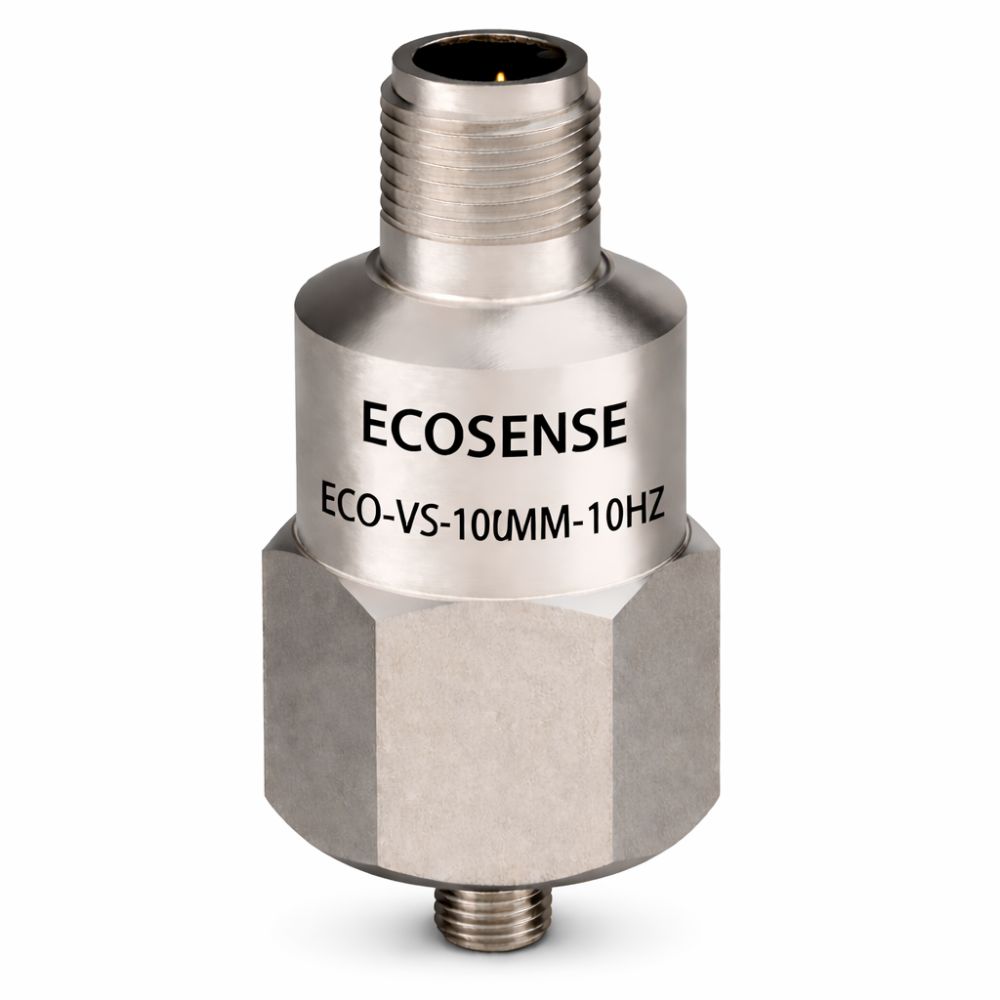

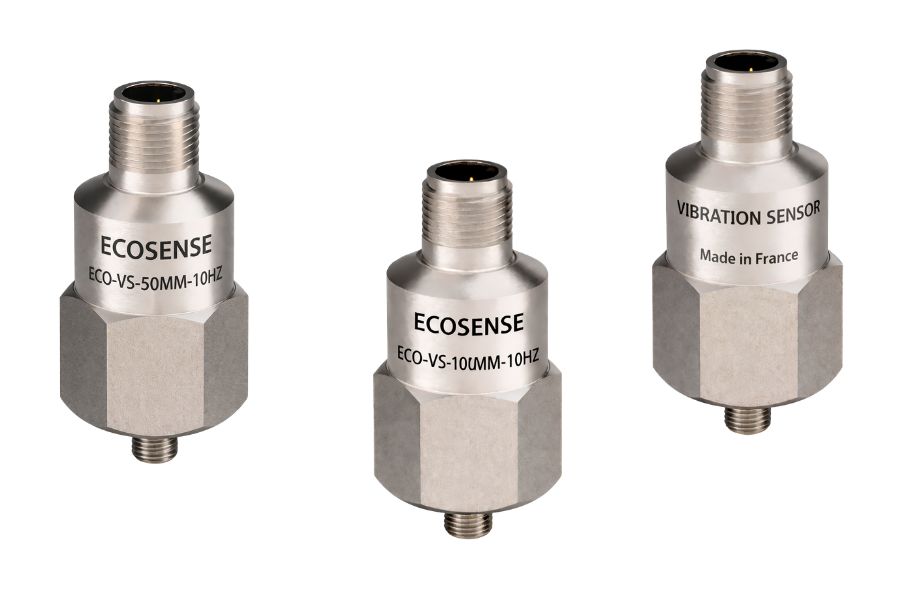

Cảm biến đo độ rung ECO-VS được thiết kế chuyên biệt để phát hiện và đo lường các rung động bất thường trong hệ thống máy móc công nghiệp - từ động cơ điện, máy bơm, quạt công nghiệp đến hệ thống HVAC. Điểm mạnh nổi bật của dòng sản phẩm này bao gồm:
- Ngõ ra 4-20mA chuẩn công nghiệp, kết nối trực tiếp với PLC/BMS/SCADA mà không cần bộ chuyển đổi.
- Vỏ thép không gỉ, cấp bảo vệ IP67 với đầu nối cáp M12 Epoxy - cực kỳ bền bỉ trong môi trường ẩm ướt, bụi bẩn và hóa chất.
- Dải nhiệt độ hoạt động rộng từ -50°C đến +90°C, phù hợp để ứng dụng trong cả nhà máy nóng ẩm lẫn các hệ thống kho lạnh.
- Cảm biến rung ECO-VS Series có đa dạng dải đo 0-10/0-25/0-50/0-100 mm/s RMS - phù hợp với nhiều nhu cầu ứng dụng.
- Lắp đặt đơn giản qua ren ngoài M8, tiết kiệm tối đa thời gian và công sức thi công.

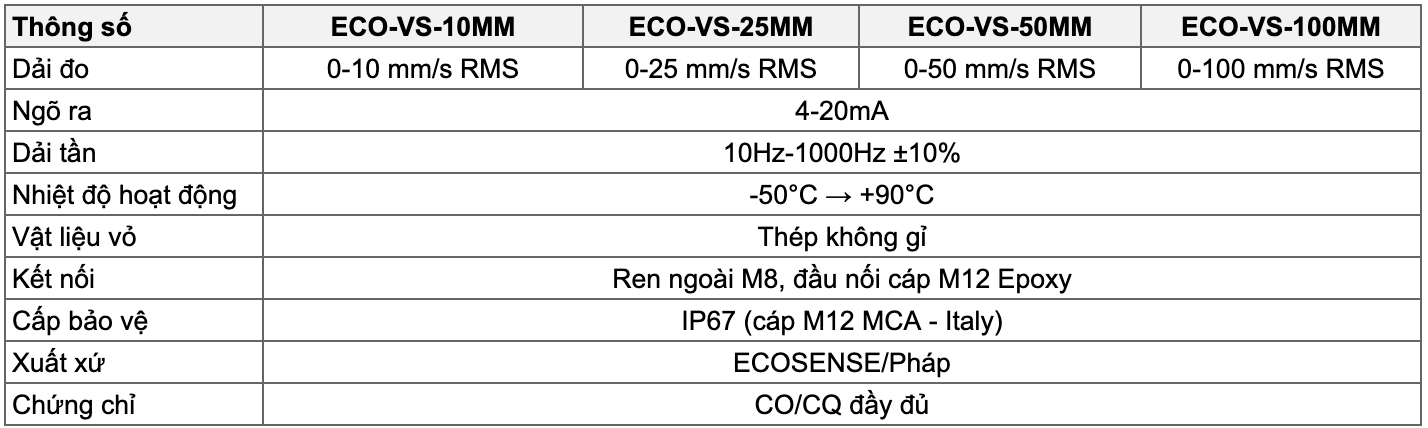

Bảng thông số kỹ thuật cơ bản của cảm biến độ rung động ECO-VS
→ Xem Thêm: Cảm Biến Độ Rung ECO-VS
Sensors Việt Nam là đơn vị phân phối chính hãng cảm biến độ rung ECOSENSE, với đầy đủ CO/CQ, hỗ trợ tư vấn kỹ thuật chuyên sâu cùng tích hợp hệ thống theo yêu cầu. Mọi thông tin chi tiết vui lòng liên hệ trực tiếp qua webiste https://cambien.com.vn/ | https://www.sensors.vn/ để được hỗ trợ nhanh chóng và tận tình nhất!
