Trong môi trường công nghiệp hiện đại, sự ổn định của hệ thống máy móc là yếu tố sống còn. Một sự cố cơ khí đột ngột không chỉ gây gián đoạn sản xuất mà còn tiêu tốn chi phí bảo trì đáng kể. Để giải quyết triệt để bài toán sản xuất này, các hệ thống tự động hóa hiện đại bắt buộc phải trang bị công cụ đoán và giám sát định 24/7. Trong đó, cảm biến rung chính là trợ thủ đắc lực, giúp kỹ sư phát hiện sớm vấn đề từ máy móc ngay cả khi sự cố chưa thực sự xảy ra.
VÌ SAO CẦN KIỂM SOÁT ĐỘ RUNG CỦA MÁY MÓC THIẾT BỊ?
Thực tế, tất cả các thiết bị máy móc khi hoạt động đều có độ rung nhất định, đó là chuyện rất bình thường. Tuy nhiên, khi biên độ rung bắt đầu tăng lên đến một mức "bất thường" thì đó là tín hiệu cảnh báo có sự cố đang diễn ra, thường là mất cân bằng trục, hai trục không thẳng hàng, lỏng bu lông/chân đế, vòng bi mòn/thiếu bôi trơn hoặc do cộng hưởng tần số rung của máy với tần số riêng của kết cấu.
Phần lớn máy móc thiết bị không tăng độ rung đột ngột, mà chúng sẽ phát triển dần theo thời gian. Đây là lý do các doanh nghiệp thường dùng cảm biến rung để phát hiện các dấu hiệu bất thường từ sớm. Cảm biến đo độ rung mang đến những lợi ích thiết thực như:
- Duy trì tuổi thọ và hiệu suất vận hành của máy móc thiết bị
- Hạn chế tối đa nguy cơ dừng máy đột ngột, làm ảnh hưởng dây chuyền
- Giúp kỹ thuật viên lên kế hoạch bảo trì dự đoán, giảm chi phí sửa chữa/thay thế khẩn cấp
- Góp phần đảm bảo chất lượng sản phẩm ổn định, đồng đều.
SƠ LƯỢC VỀ CẢM BIẾN RUNG

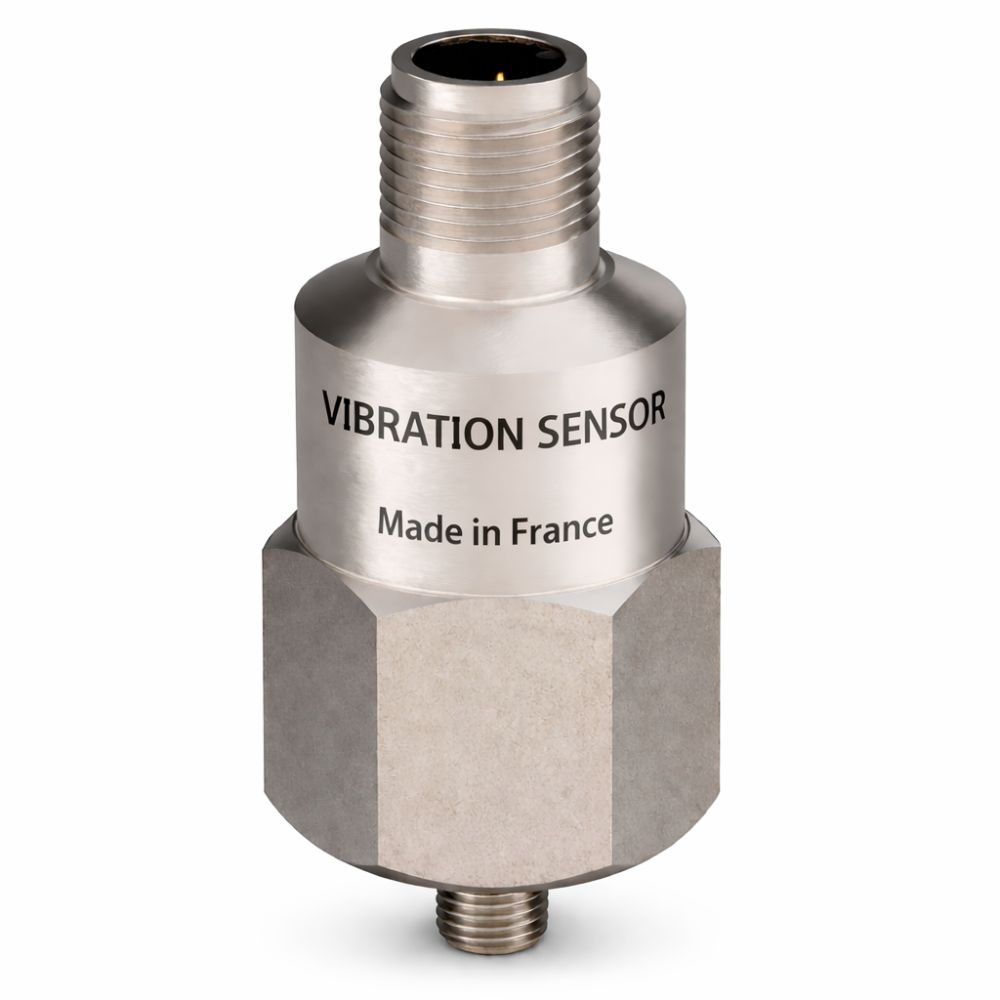

Cảm biến rung (sensor đo độ rung) là thiết bị chuyên dùng để phát hiện, đo lường và phân tích biên độ dao động cơ học của máy móc thiết bị.
Thay vì đợi đến khi máy móc phát ra tiếng kêu bất thường, quá nhiệt hay ngừng hoạt động thì cảm biến độ rung sẽ chủ động theo dõi tình trạng của máy 24/7 và ghi nhận những sai lệch dù là nhỏ nhất. Tín hiệu gửi về từ cảm biến cho phép các kỹ sư phát hiện sớm vấn đề tiềm ẩn để có biện pháp khắc phục kịp thời, từ đó ngăn ngừa tối đa các sự cố hỏng hóc có thể làm dừng quá trình hoạt động/sản xuất.
Những thiết bị này được thiết kế chuyên biệt để đáp ứng các tiêu chuẩn đo lường khắt khe nhất, mang lại giá trị giám sát bền vững và nâng cao độ tin cậy của hệ thống vận hành.

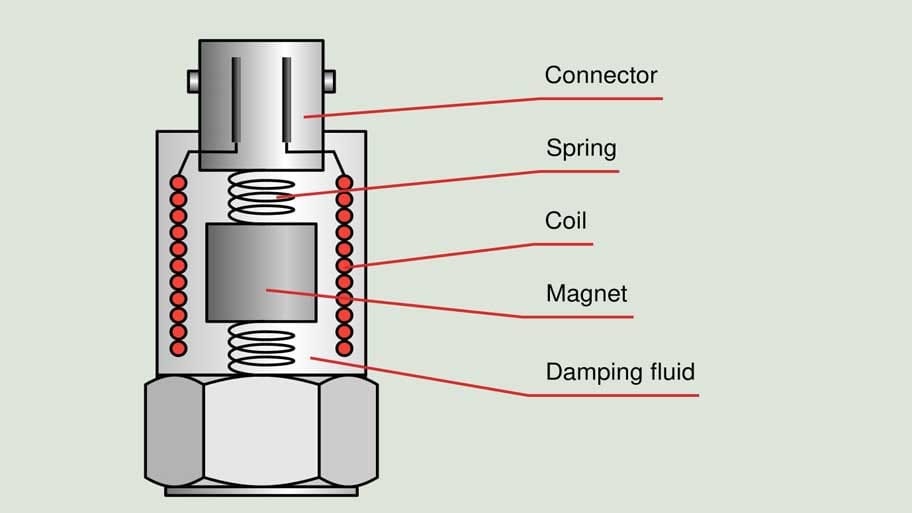

CẤU TẠO VÀ NGUYÊN LÝ HOẠT ĐỘNG CỦA CẢM BIẾN RUNG
Một cảm biến độ rung động tiêu chuẩn được chế tạo để hoạt động ổn định môi trường khắc nghiệt. Các thành phần cấu thành cơ bản thường bao gồm:
- Lớp vỏ bảo vệ (thường làm bằng thép không gỉ).
- Phần tử cảm biến dao động (thường là tinh thể áp điện/cơ cấu cuộn dây - nam châm).
- Mạch xử lý tín hiệu điện tử thông minh.
Nguyên lý vận hành của cảm biến rung công nghiệp sẽ diễn ra theo tuần tự như sau:
Khi máy móc vận hành, các dao động cơ học từ vỏ máy sẽ truyền trực tiếp qua lớp vỏ cảm biến và tác động lên phần tử nhạy cảm bên trong → Lực cơ học này làm biến dạng mạng tinh thể → Sinh ra một điện tích tỷ lệ thuận với lực rung → Mạch điện tử tích hợp sẽ khuếch đại và chuyển đổi tín hiệu này thành dạng tín hiệu chuẩn công nghiệp (thường là analog 4-20mA/0-10V hoặc truyền thông số Modbus RTU RS485) → truyền về trung tâm điều khiển như PLC, DCS hoặc SCADA.
Nhờ cảm biến rung mà người vận hành có thể theo dõi trực tiếp các thông số gia tốc hoặc vận tốc rung tính bằng mm/s, theo thời gian thực.
→ Xem Thêm: Cảm Biến Độ Rung Và 4 Phân Loại Phổ Biến

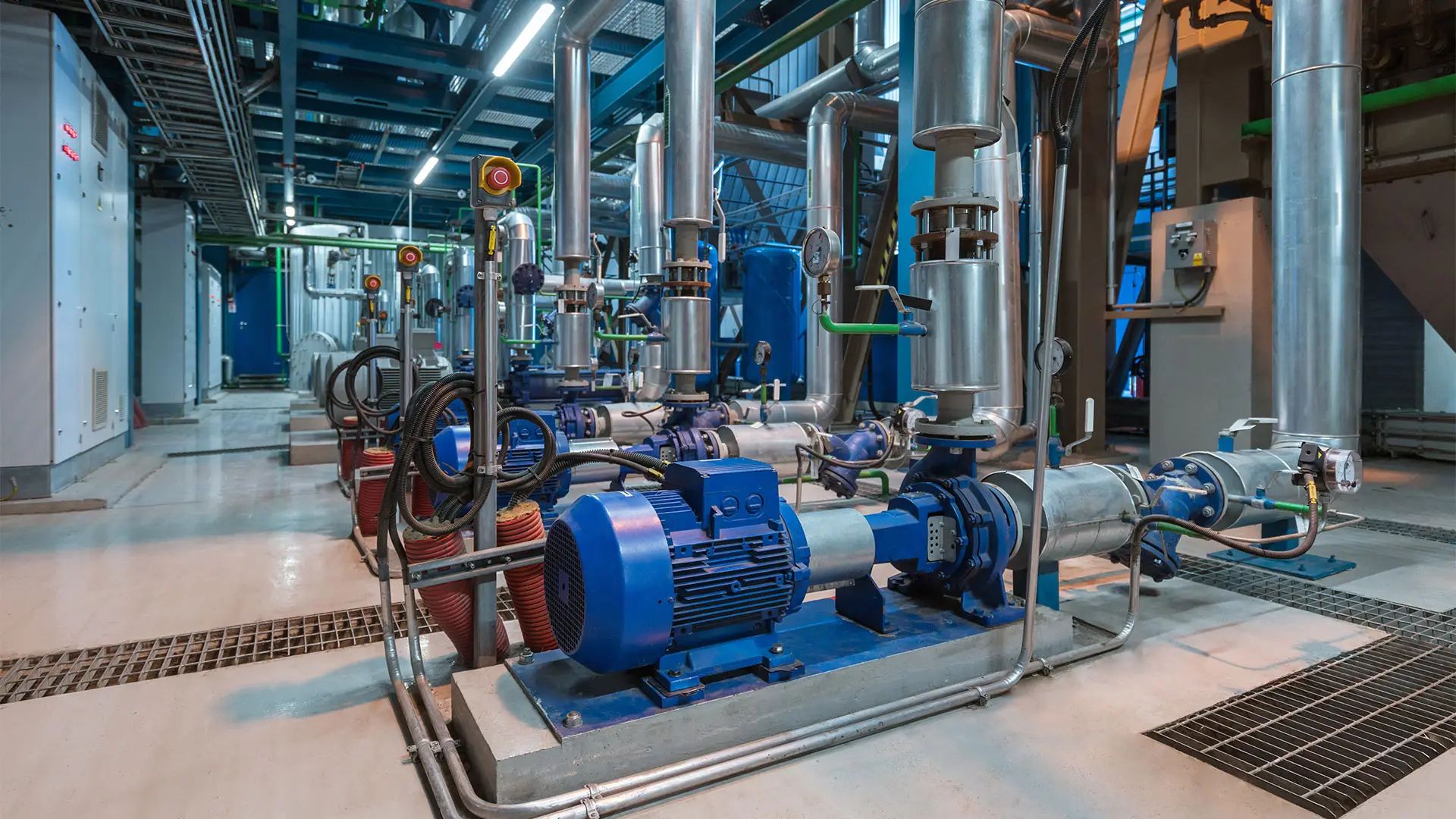

ỨNG DỤNG THỰC TẾ CỦA CẢM BIẾN RUNG CÔNG NGHIỆP
Thực tế cho thấy, ứng dụng cảm biến rung và ứng dụng của nó rất đa dạng - xuất hiện trong hầu hết các ngành công nghiệp, điển hình như:
Giám sát động cơ và máy bơm: Cảm biến đo độ rung động cơ được lắp đặt trực tiếp trên vỏ motor, bơm ly tâm công suất lớn → kiểm soát độ rung lắc, đảm bảo hiệu suất hoạt động và kéo dài tuổi thọ thiết bị.
Ngành dầu khí và hóa chất: Sử dụng cảm biến đo độ rung trong công nghiệp để giám sát tuabin, máy nén khí, quạt công nghiệp và hộp số - những bộ phần mà chỉ cần một sự cố nhỏ cũng có thể gây ra những thiệt hại không thể lường nổi.
Ngành năng lượng và phong điện: Theo dõi độ rung của cánh quạt và hệ thống cơ khí trong các tuabin gió nhằm phát hiện sớm tình trạng bất đối xứng/quá tải do thời tiết.
→ Xem Thêm: Cảm Biến Đo Độ Rung Động Cơ
ƯU ĐIỂM NỔI BẬT CỦA CẢM BIẾN RUNG
Không chỉ đơn thuần là một công cụ đo lường, cảm biến rung động mang lại những giá trị thiết thực cho nhà máy:
Ngăn ngừa sự cố đột ngột: Thiết bị giúp phát hiện sớm các lỗi cơ khí tiềm ẩn như lệch trục, mất cân bằng động, mài mòn vòng bi hay lỏng lẻo cơ cấu truyền động.
Tối ưu hóa chi phí bảo trì: Cảm biến đo độ rung động cơ hỗ trợ chuyển đổi từ mô hình bảo trì định kỳ tốn kém sang phương pháp bảo trì dự đoán - chỉ tiến hành sửa chữa khi thực sự cần thiết.
Độ bền bỉ cao: Các dòng cảm biến đo độ rung máy móc chất lượng sẽ được thiết kế để hoạt động ổn định trong dải nhiệt độ rộng, chống bụi, chống nước và chịu được môi trường hóa chất ăn mòn.
Khả năng tích hợp linh hoạt: Ngõ ra tín hiệu chuẩn công nghiệp analog/giao tiếp số tiêu chuẩn giúp cho việc kết nối, đồng bộ dữ liệu giữa cảm biến rung với các hệ thống điều khiển tự động hóa trở nên đơn giản hơn bao giờ hết.
→ Xem Thêm: Cảm Biến Nồng Độ Khí CO
THÔNG SỐ KỸ THUẬT TIÊU CHUẨN CỦA CẢM BIẾN RUNG CÔNG NGHIỆP
Các cảm biến rung chuyên nghiệp thường cùng sở hữu các thông số kỹ thuật tiêu chuẩn, đại diện là trên dòng sản phẩm ECO-VS và các dòng tương đương:
- Dải đo vận tốc rung (RMS): Có thể tùy chọn 0-10mm/s, 0-25 mm/s, 0-50 mm/s hoặc lên đến 0-100 mm/s - tùy theo đặc thù của hệ thống máy móc.
- Tín hiệu ngõ ra: Chuẩn công nghiệp 4 - 20 mA/0-10V/Modbus RTU, dễ lập trình và tương thích với hầu hết các bộ điều khiển PLC/SCADA.
- Dải tần số đáp ứng: Thường trải dài từ 10 - 10.000 Hz, giúp thu thập dữ liệu mọi phổ rung động bất thường.
- Điều kiện môi trường và cấp bảo vệ: Hoạt động ổn định trong dải nhiệt độ từ -50°C đến +90°C, vỏ thép không gỉ đạt chuẩn bảo vệ IP67/IP68 phù hợp cho các ứng dụng trong nhà lẫn ngoài trời.

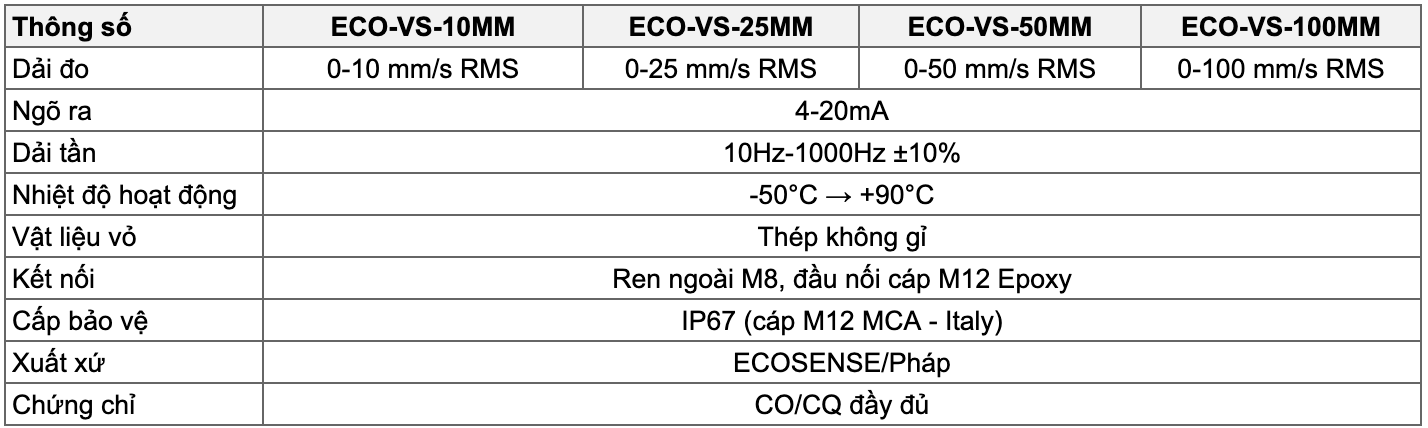

Thông số kỹ thuật cơ bản của dòng sản phẩm cảm biến rung ECO-VS
→ Xem Thêm: Cảm Biến Độ Rung ECO-VS
HƯỚNG DẪN LẮP ĐẶT CẢM BIẾN RUNG ĐÚNG KỸ THUẬT
Một cảm biến tốt nhưng lắp sai cách thì dữ liệu đo rất dễ bị sai lệch, thậm chí là vô giá trị. Dưới đây là kinh nghiệm lắp đặt cảm biến rung cần chú ý:
Vị trí lắp cảm biến rung nên ở gần vòng bi nhất có thể, trên phần vỏ cứng, không gắn lên nắp tôn mỏng hay vỏ che quạt vì những khu vực này không chắc chắn, chúng có độ rung riêng và rất dễ làm sai tín hiệu.
Bề mặt gắn cảm biến độ rung cần bằng phẳng, sạch sơn, tốt nhất bắt bằng vít hoặc keo công nghiệp chuyên dụng.
Hướng đo nên chọn nhất quán, phổ biến nhất là hướng ngang tại gối đỡ, trong trường hợp cần chẩn đoán sâu thì có thể bổ sung thêm hướng dọc trục.
Về đi dây tín hiệu, cảm biến đo độ rung nên dùng cáp bọc chống nhiễu, nối đất một đầu, đi riêng máng với cáp động lực và biến tần.
Với đầu ra dòng điện 4-20 mA, hãy kiểm tra và xác nhận dải đo của cảm biến độ rung động khớp với scale cài trong PLC, nếu không số hiển thị trên SCADA sẽ lệch. Với giao tiếp truyền thông Modbus RTU RS485, cần chú ý điện trở cuối 120 Ω, baud rate và địa chỉ slave không bị trùng lặp.
CÂU HỎI THƯỜNG GẶP VỀ CẢM BIẾN RUNG
Nguyên lý hoạt động của cảm biến rung là gì?
Phần lớn cảm biến rung công nghiệp hiện any sử dụng nguyên lý cảm biến gia tốc (piezoelectric). Khi thiết bị rung, khối gia tốc bên trong cảm biến sẽ ghi nhận và tạo ra tín hiệu điện tỷ lệ với gia tốc rung động.
Cảm biến rung đo những đại lượng nào?
Tùy loại cảm biến và bộ xử lý tín hiệu, cảm biến rung có thể đo gia tốc rung, vận tốc rung, li độ rung và giá trị RMS (mức rung tổng thể).
Khi nào nên dùng cảm biến rung 4-20mA?
Nên chọn cảm biến rung 4-20mA khi cần giám sát mức rung tổng thể liên tục và gửi tín hiệu về PLC, DCS, BMS hoặc card analog input sẵn có.
Cảm biến rung có cần hiệu chuẩn định kỳ không?
Có. Cảm biến rung cần hiệu chuẩn định kỳ khoảng 6-12 tháng/lần, hoặc có thể tăng tần suất bảo trì nếu thiết bị thường chịu va đập mạnh, hoạt động trong môi trường nhiệt độ cao kéo dài hoặc có dấu hiệu bất thường.
Một thiết bị máy móc cần mấy cảm biến rung?
Với bơm/quạt nhỏ, một cảm biến rung ở gối đỡ phía chịu tải đã giúp giám sát cơ bản. Với máy móc thiết bị quan trọng thì nên gắn cảm biến đo độ rung ở cả hai đầu trục và có thể thêm hướng dọc trục.
