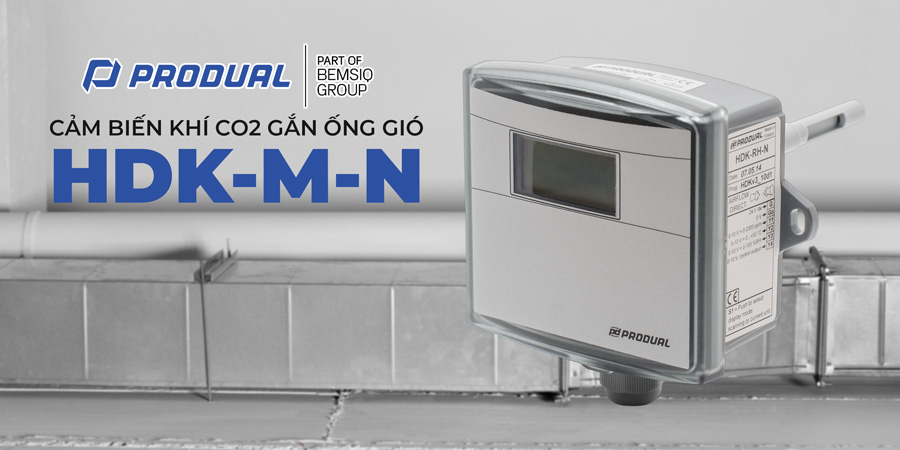

CẢM BIẾN ĐO NỒNG ĐỘ KHÍ CO2 GẮN ỐNG GIÓ PRODUAL HDK-M-N được lắp đặt trực tiếp trên đường ống gió và sử dụng công nghệ hồng ngoại không phân tán (NDIR - Non-Dispersive Infrared) để đo chính xác nồng độ CO2 trong luồng khí với dải đo 0…2000 ppm. Đồng thời, thiết bị tích hợp cảm biến nhiệt độ giúp giám sát nhiệt độ không khí trong ống gió. Cảm biến đo:
• Nồng độ khí CO2 (Carbon Dioxide), dải đo 0…2000 ppm
• Nhiệt độ không khí trong ống gió
PRODUAL HDK-M-N tích hợp thuật toán hiệu chuẩn CO2 tự động ABC (Automatic Baseline Calibration), giúp hạn chế sai lệch dài hạn do trôi cảm biến bằng cách tự động điều chỉnh điểm chuẩn về mức CO2 nền ngoài trời (~400 ppm).
CẢM BIẾN KHÍ CO2 GẮN ỐNG GIÓ đảm bảo đầy đủ chức năng vận hành và truyền tín hiệu:
• Giao tiếp Modbus RTU (RS-485)
• Ngõ ra relay điều khiển theo ngưỡng cài đặt
• Hiển thị trực tiếp giá trị CO2 và nhiệt độ trên màn hình LCD
CẢM BIẾN KHÍ CO2 GẮN ỐNG GIÓ NGÕ RA RELAY cho phép đóng/ngắt quạt hoặc van gió khi nồng độ CO2 vượt ngưỡng cài đặt, phù hợp cho hệ thống điều khiển thông gió theo nhu cầu (DCV).
CẤU TẠO CẢM BIẾN NỒNG ĐỘ KHÍ CO2 GẮN ỐNG GIÓ PRODUAL HDK-M-N
CẢM BIẾN NỒNG ĐỘ KHÍ CO2 được thiết kế chuyên dụng để lắp đặt trên ống gió với đầu dò dài đưa trực tiếp vào luồng khí. Bên trong thiết bị bao gồm:
- Cảm biến CO2 công nghệ NDIR
- Cảm biến nhiệt độ tích hợp
- Bộ vi xử lý xử lý và tuyến tính hóa tín hiệu
- Màn hình LCD hiển thị thông số
- Cổng giao tiếp RS-485 Modbus RTU
- Relay điều khiển 24 Vac / 1 A
Thiết kế chắc chắn, đảm bảo độ ổn định cao trong môi trường HVAC.
NGUYÊN LÝ HOẠT ĐỘNG CẢM BIẾN ĐO CHẤT LƯỢNG KHÔNG KHÍ PRODUAL HDK-M-N
CẢM BIẾN ĐO CHẤT LƯỢNG KHÔNG KHÍ hoạt động bằng cách liên tục lấy mẫu không khí trong ống gió thông qua đầu dò lắp chìm trong luồng khí.
Cảm biến CO2 sử dụng công nghệ NDIR để phát tia hồng ngoại qua buồng đo. Nồng độ CO2 trong không khí sẽ hấp thụ một phần năng lượng tia hồng ngoại tại bước sóng đặc trưng. Bộ thu sẽ đo mức suy giảm tín hiệu và bộ vi xử lý sẽ tính toán ra giá trị nồng độ CO2 chính xác theo đơn vị ppm.
Song song đó, cảm biến nhiệt độ sẽ đo trực tiếp nhiệt độ không khí trong ống gió. Tất cả dữ liệu được xử lý và tuyến tính hóa bởi bộ vi xử lý trung tâm.
Giá trị đo được hiển thị trực tiếp trên màn hình LCD của thiết bị, đồng thời truyền về hệ thống BMS thông qua giao tiếp Modbus RTU (RS-485).
Khi nồng độ CO2 vượt ngưỡng cài đặt, relay tích hợp sẽ kích hoạt để điều khiển quạt hoặc hệ thống cấp gió tươi, đảm bảo duy trì chất lượng không khí theo tiêu chuẩn IAQ và tối ưu hiệu suất năng lượng cho hệ thống HVAC.
THÔNG SỐ KỸ THUẬT CẢM BIẾN ĐO NỒNG ĐỘ KHÍ CO2 HDK-M-N
- Dải đo CO2 : 0...2000ppm
- Dải đo nhiệt độ: 0...50 °C
- Ngõ ra Analog 0...10 V / 2...10 V / 0...5 V, < 2 mA
- Ngõ ra Mosbus RS 485
- Ngõ ra Relay option, 24 Vac / 1 A
- Tiêu chuẩn chống nước chống bụi IP20
- Hãng sản xuất Produal/ Phần Lan
- Bảo hành 12 tháng
- Chứng chỉ CO/CQ đầy đủ
ỨNG DỤNG CẢM BIẾN KHÍ CO2 GẮN ỐNG GIÓ PRODUAL HDK-M-N
CẢM BIẾN KHÍ CO2 GẮN ỐNG GIÓ được ứng dụng trong:
• Hệ thống AHU và hệ thống cấp gió tươi trung tâm
• Điều khiển thông gió theo nhu cầu (DCV)
• Giám sát IAQ trong tòa nhà văn phòng, trường học, bệnh viện
• Tích hợp hệ thống BMS qua Modbus RTU
Việc sử dụng CẢM BIẾN ĐO NỒNG ĐỘ KHÍ CO2 GẮN ỐNG GIÓ giúp hệ thống HVAC vận hành theo tải thực tế, tối ưu năng lượng và đảm bảo môi trường không khí đạt tiêu chuẩn.
MUA CẢM BIẾN KHÍ CO2 GẮN ỐNG GIÓ PRODUAL HDK-M-N TẠI SENSORS VIỆT NAM
CẢM BIẾN KHÍ CO2 GẮN ỐNG GIÓ PRODUAL HDK-M-N được phân phối chính thức tại Sensors Việt Nam. Chúng tôi cam kết:
• Hàng chính hãng Produal - Phần Lan
• Đầy đủ CO/CQ cho dự án
• Hỗ trợ kỹ thuật và cấu hình Modbus
• Tư vấn giải pháp HVAC - BMS
• Bảo hành 12 tháng theo tiêu chuẩn nhà sản xuất
Liên hệ để được tư vấn kỹ thuật và nhận báo giá nhanh trong ngày.
