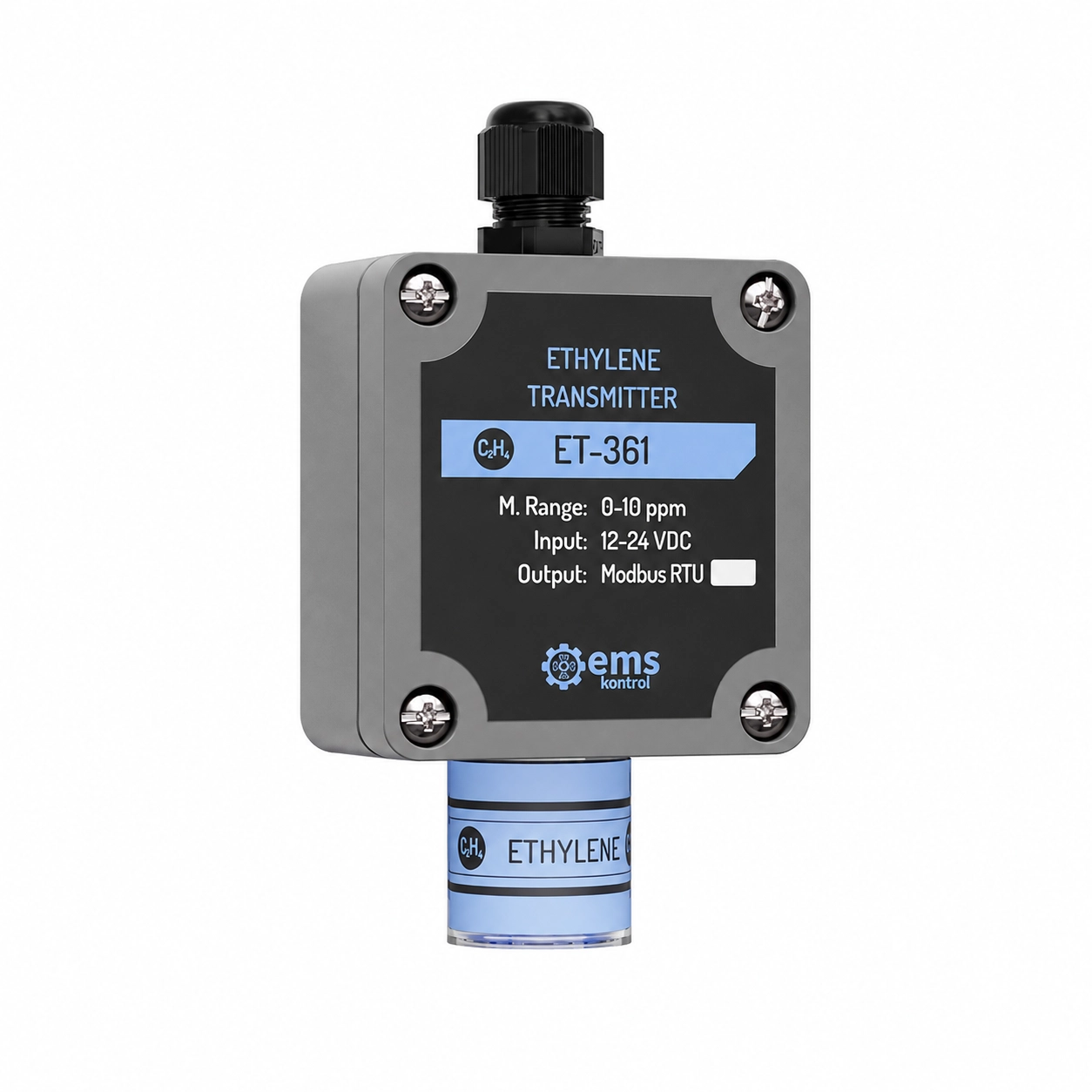

Trong kỷ nguyên công nghiệp 4.0, việc tích hợp các thiết bị đo lường vào hệ thống quản lý tập trung là yêu cầu bắt buộc. ET-361 là cảm biến Ethylene (C2H4) tiên tiến thuộc dòng ET-3XX của hãng EMS Kontrol. Khác với các dòng analog truyền thống, ET-361 sử dụng giao thức truyền thông Modbus RTU, cho phép truyền tải dữ liệu nồng độ khí một cách chính xác về bộ điều khiển trung tâm (PLC) hoặc hệ thống giám sát từ xa.
Cấu tạo và thiết kế công nghiệp bền bỉ của cảm biến khí C2H4 ET-361
Thiết bị được thiết kế tối ưu để vận hành trong các điều kiện môi trường công nghiệp khắc nghiệt:
- Kích thước thực tế: ET-361 có thiết kế gọn gàng với tổng chiều cao 110 mm, chiều rộng 58 mm và độ sâu 35 mm.
- Phần đầu dò chuyên dụng: Đầu dò cảm biến nhô ra phía dưới với chiều dài 24 mm và đường kính 24 mm, đảm bảo khả năng tiếp xúc tối ưu với luồng khí.
- Vỏ bảo vệ IP67: Thân máy được cấu tạo từ nhựa cao cấp đạt chuẩn IP67 (không bao gồm phần đầu dò), mang lại khả năng kháng bụi và chống tia nước hiệu quả.
- Cảm biến có thể thay thế: Một điểm cộng lớn là phần đầu dò cảm biến được thiết kế để có thể thay thế dễ dàng ngay tại khu vực sử dụng sau khi hết vòng đời.
Nguyên lý hoạt động và truyền thông Modbus của cảm biến khí C2H4 ET-361
Cảm biến khí C2H4 ET-361 hoạt động dựa trên nguyên lý đo lường điện hóa hiện đại để xác định nồng độ khí Ethylene:
- Nguồn cấp: Thiết bị hoạt động ổn định trong dải điện áp từ 12V DC đến 24V DC.
- Xử lý dữ liệu: Nồng độ khí được cảm biến thu thập và chuyển đổi trực tiếp sang định dạng số.
- Giao thức truyền thông: Dữ liệu được truyền qua giao tiếp RS485 với cấu trúc Modbus RTU. Theo mặc định, thiết bị có Baud rate là 9600, Stop bit là 1 và Slave ID là 85. Giá trị Ethylene được lưu trữ và truy xuất tại Holding Register địa chỉ 2 (40003).
Ưu điểm nổi bật của cảm biến khí C2H4 ET-361
- Độ chính xác vượt trội: Thiết bị sở hữu độ nhạy đạt mức ± 0,1 ppm và sai số đo lường cực thấp chỉ ± 1 ppm.
- Tích hợp hệ thống dễ dàng: Nhờ ngõ ra Modbus RTU, việc kết nối hàng loạt cảm biến về một bộ xử lý trung tâm trở nên đơn giản và tiết kiệm dây dẫn.
- Tuổi thọ vận hành lâu dài: Đầu dò cảm biến có tuổi thọ hoạt động lên đến 2 năm.
- Dễ dàng bảo trì: Cho phép thay đổi Slave ID và Baud rate linh hoạt thông qua phần mềm hoặc nút bấm hiệu chuẩn trên thiết bị.
Ứng dụng thực tế của cảm biến khí C2H4 ET-361
Cảm biến khí C2H4 ET-361 là lựa chọn lý tưởng cho các ứng dụng yêu cầu giám sát tập trung:
- Kho lạnh & Bảo quản thực phẩm: Giám sát nồng độ Ethylene để điều chỉnh độ chín của nông sản.
- Trang trại gia cầm & Phòng ấp trứng: Kiểm soát môi trường khí trong các hệ thống chăn nuôi tự động.
- Hệ thống HVAC tòa nhà: Tích hợp vào hệ thống quản lý tòa nhà (BMS) để đảm bảo chất lượng không khí.
- Phòng sạch & Phòng thí nghiệm: Ứng dụng trong các môi trường yêu cầu tiêu chuẩn khí khắt khe.
Lưu ý lắp đặt và vận hành an toàn của cảm biến khí C2H4 ET-361
Để thiết bị đạt độ bền và độ chính xác cao nhất, cần tuân thủ các hướng dẫn từ nhà sản xuất:
- Kết nối cáp: Khuyến khích sử dụng cáp bọc kim (shielded cable) để truyền tín hiệu Modbus nhằm tránh nhiễu điện từ từ môi trường bên ngoài.
- Thời gian ổn định: Sau khi cấp nguồn, thiết bị mất 30 giây để bắt đầu đo và cần ít nhất 5 phút để đạt giá trị đo ổn định nhất.
- Bảo vệ vật lý: Tránh để thiết bị tiếp xúc trực tiếp với chất lỏng, nồng độ bụi cực cao hoặc nhiệt độ vượt quá dải cho phép (-10°C đến +55°C).
- Cảnh báo an toàn: Không để cảm biến tiếp xúc trực tiếp với lượng lớn khí thiên nhiên vì có thể làm hỏng linh kiện đo lường.
- Nguồn điện: Hạn chế việc bật/tắt nguồn điện kết nối với cảm biến liên tục để duy trì tính ổn định của mạch điều khiển.
Thông số kỹ thuật cảm biến khí ETHYLENE ET-361
- Khí Gas: ETHYLENE/ C2H4
- Dải đo: 0-10ppm / 0-100ppm
- Độ nhạy: ± 0,1 ppm
- Độ chính xác: ± 1 ppm
- Cấp bảo vệ: IP 67
- Giao tiếp qua MODBUS RTU
- Nguồn cấp 12-24VDC
- Xuất xứ: EMS/Turkey
