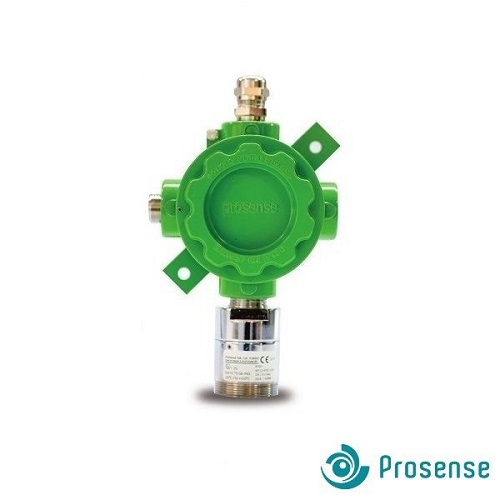

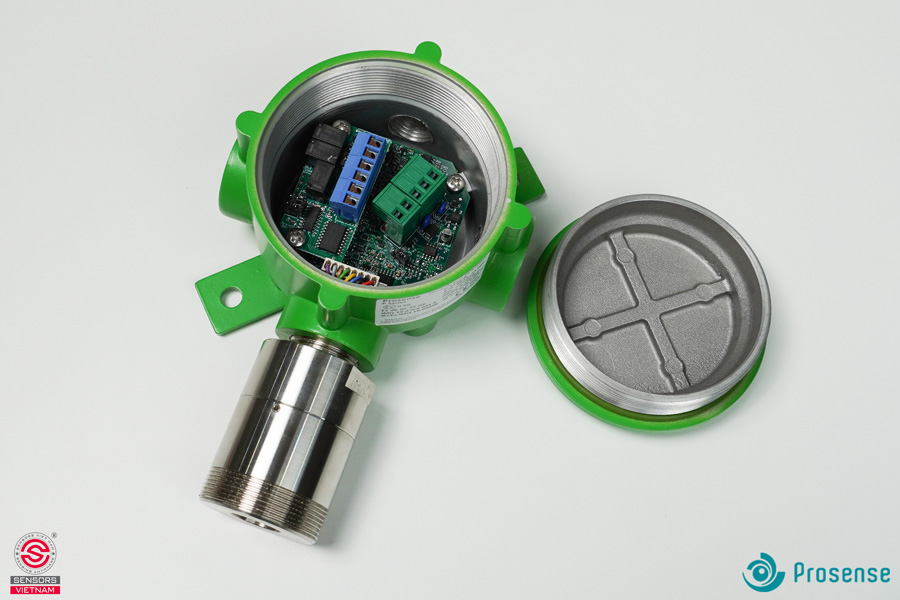

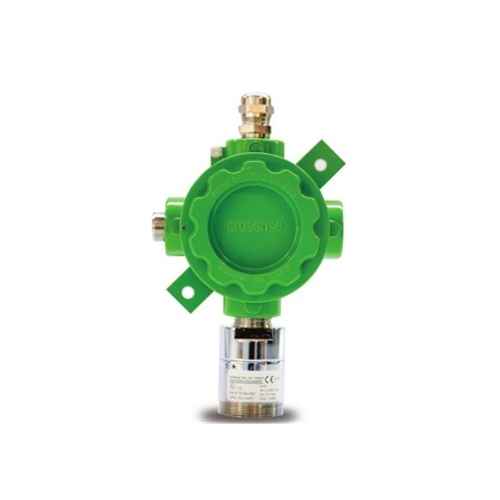

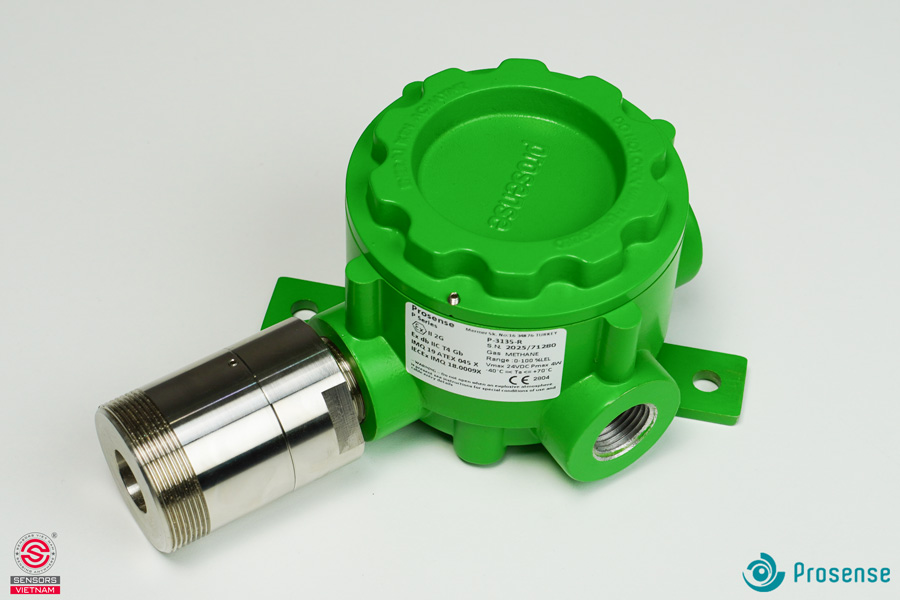

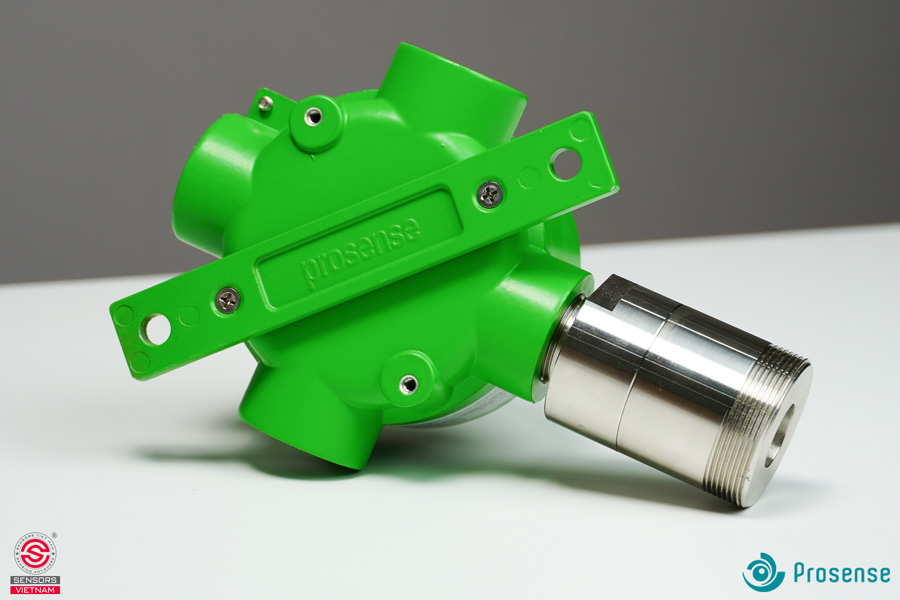

Cảm biến khí METAN P-3135 của Hãng PROSENSE - TURKEY hay còn gọi là cảm biến khí METHANE tên viết tắt là CH4 là dòng cảm biến đo nồng độ khí METAN trong không khí để cảnh báo, báo động hoặc giám sát nồng độ khí METAN trong không khí, nhà xưởng, tầng hầm và các khu vực chống cháy nổ.

Cảm biến nồng độ khí METAN là một cảm biến khí Gas được dùng trong các thiết bị kiểm tra chất lượng không khí, phát hiện nồng độ khí với những tính năng như khoảng đo rộng, phát hiện nhanh, độ nhạy cao nên được ứng dụng rộng dãi trong công nghiệp và dân dụng.

Cảm biến khí GAS là gì
Cảm biến khí Gas hay còn gọi là cảm biến khí ga là cảm biến sử dụng các phản ứng vật lý hoặc hóa học để chuyển đổi nồng độ của các loại khí khác nhau thành tín hiệu điện và xuất ra các giá trị sau khi tính toán để đo lường và giám sát và thường sử dụng rộng rãi để phát hiện khí độc và có hại và rò rỉ khí tự nhiên. Loại khí gas mà cảm biến có thể phát hiện tùy thuộc vào vật liệu cảm biến có bên trong cảm biến. Thông thường các cảm biến này có sẵn dưới dạng mô-đun với bộ chuyển đổi tín hiệu Các bộ chuyển đổi tín hiệu này có thể tính toán và cho biết nồng độ khí gas theo thời gian thực.

Ứng dụng của cảm biến khí GAS
- Các cảm biến khí gas thường được sử dụng sử dụng để kiểm tra chất lượng không khí trong máy lọc không khí.
- Làm thiết bị đo nồng độ cồn, phân tích hơi thở.
- Được sử dụng trong các ngành công nghiệp để theo dõi nồng độ của các khí độc hại.
- Được sử dụng trong các hộ gia đình để phát hiện sự cố khẩn cấp như rò rỉ khí gas.
- Được sử dụng tại các vị trí giàn khoan dầu để theo dõi nồng độ của các khí thải ra.
- Được sử dụng tại các khách sạn nơi công cộng để phòng tránh có người hút thuốc.
- Được sử dụng trong kiểm tra chất lượng không khí tại các văn phòng.
- Được sử dụng trong máy điều hòa không khí để theo dõi mức CO2.
- Được sử dụng trong việc phát hiện đám cháy (cảm biến khói).
- Dùng để kiểm tra nồng độ các chất khí trong mỏ.

Phân loại và dải đo của các cảm biến khí gas

Giám sát khí thường được đo bằng phạm vi PPM (phần triệu), phần trăm thể tích hoặc phần trăm LEL (giới hạn nổ), điều này cho phép Người quản lý an toàn đảm bảo rằng người vận hành của họ không tiếp xúc với bất kỳ mức khí hoặc hóa chất có khả năng gây hại nào. Việc giám sát khí có thể được thực hiện từ xa để đảm bảo rằng khu vực này sạch sẽ trước khi công nhân vào khu vực cũng như giám sát khí thông qua một thiết bị cố định vĩnh viễn hoặc thiết bị di động đeo trên người để phát hiện bất kỳ rò rỉ tiềm ẩn hoặc khu vực nguy hiểm nào trong suốt ca làm việc.

Một trong những thách thức đầu tiên khi chọn sản phẩm phát hiện khí là xác định loại cảm biến khí bạn cần. Công nghệ cảm biến khí có những hạn chế và không phù hợp với tất cả các loại khí hoặc ứng dụng. Việc hiểu các đặc tính của các loại công nghệ cảm biến khác nhau được sử dụng để phát hiện khí sẽ hỗ trợ quá trình ra quyết định lựa chọn sản phẩm của bạn. Chọn loại cảm biến phù hợp để theo dõi khí liên quan đến việc đánh giá nhiều yếu tố: Khí mục tiêu, chi phí, vị trí gắn cảm biến,điều kiện môi trường (Nhiệt độ/Độ ẩm),

Cảm biến khí GAS dạng điện hóa
Cảm biến khí gas dạng điện hóa được sử dụng phổ biến nhất để xác định và đo các loại khí độc cụ thể ở mức ppm. Đối với oxy, nó được đo bằng mức phần trăm thể tích (% VOL).
Cảm biến điện hóa có sẵn để theo dõi một số khí độc. Các loại khí phổ biến nhất là: Hydro Sunfua (H2S), Cacbon Mônôxít (CO), Lưu huỳnh điôxít (SO2), Clo (Cl2 ), Điôxit clo (ClO2), Amoniac (NH3), Phốt phát (PH3), Hydro Xyanua (HCN), Hydro (H2), Etylen Oxit (C2H4O), Oxy (O2), Nitơ Dioxit (NO2), Oxit Nitric (NO), Ozon (O3), Hydro Florua (HF), Hydro Clorua (HCl) và những chất khí khác.
Cảm biến khí gas điện hóa có thể được sử dụng trong phạm vi nhiệt độ rộng (phổ biến là -40° đến +70°C). Nói chung, cảm biến điện hóa nhỏ gọn, có tuổi thọ cao (1-3 năm), tiêu tốn ít năng lượng và đáp ứng tốt. Mặc dù các cảm biến được thiết kế dành riêng cho từng loại khí, nhưng thường có một số nhiễu chéo với các loại khí khác.
Việc hiệu chuẩn định kỳ theo nồng độ đã biết của khí mục tiêu, thường có sẵn trong các bình dùng một lần, là cần thiết để đảm bảo độ ổn định và độ chính xác của phản hồi của cảm biến. Nhìn chung, cảm biến khí dạng điện hóa cung cấp hiệu suất rất tốt cho việc theo dõi định kỳ khí độc và phần trăm thể tích  hiện diện và có sẵn cho cả máy dò khí di động và cố định.

Cảm biến khí Gas dạng hồng ngoại
Cảm biến khí gas sử dụng công nghệ hồng ngoại không phân tán thường được gọi đơn giản là IR. Chúng hoạt động trong nhiều loại nhiệt độ, điều kiện ẩm ướt và hoạt động thành công trong môi trường khí trơ. Nguyên tắc hoạt động của cảm biến khí gas dạng hồng ngoại hoạt động theo đó các xung ánh sáng hồng ngoại bật và tắt qua khí mẫu ở hai bước sóng. Đầu tiên, hai nguồn sáng (chùm tham chiếu và chùm mẫu) được dẫn dọc theo một đường quang học và sau đó đi qua khí mẫu. Sau đó, một bước sóng được thiết lập để hấp thụ khí mẫu được phát hiện trong khi bước sóng kia thì không. Từ đây, hai chùm ánh sáng sau đó phản xạ trở lại và sau đó trở lại qua mẫu khí và vào thiết bị. Kết quả là, máy dò so sánh các chùm tín hiệu ánh sáng và có thể đo nồng độ khí.
Máy dò hồng ngoại (IR) có thể là điểm hoặc đường dẫn mở. Chúng được sử dụng chủ yếu để phát hiện hơi hydrocarbon từ 0-100% thể tích, Carbon Dioxide, Methane và Nitric Oxide trong cả thiết bị phát hiện khí di động và cố định. Đối với máy dò điểm, chiều dài chùm tia ngắn (cm). Đối với các cảm biến đường dẫn mở, nguồn ánh sáng hồng ngoại là một chùm tia hẹp mạnh chiếu sáng không gian giữa nguồn và máy dò.
Cảm biến khí gas hồng ngoại có thể phát hiện khí trong khí quyển trơ (ít hoặc không có oxy). Chúng không dễ bị nhiễm chất độc và có thể được tạo ra rất đặc trưng cho một loại khí mục tiêu cụ thể. Cảm biến hồng ngoại có một số lợi thế so với cảm biến loại xúc tác vì tốc độ phản hồi, bảo trì thấp và không bị ảnh hưởng bởi các chất độc đã biết.
Một lợi ích bổ sung của việc sử dụng IR để phát hiện khí dễ cháy là nó có thể phát hiện Carbon Dioxide (CO2). Cần thận trọng trong các ứng dụng có thể gặp phải Hydrogen hoặc Acetylene vì các loại khí này sẽ không được phát hiện bằng cảm biến hồng ngoại.

Cảm biến khí gas PID
Cảm biến PID phát hiện các Hợp chất hữu cơ dễ bay hơi (VOC) như benzen, toluen, xylen, vinyl clorua và hexan ở mức rất thấp / độ nhạy cao (mức dưới ppm). Cảm biến khí gas PID phù hợp để phát hiện toàn bộ nhóm chất nguy hiểm. Việc sử dụng và phạm vi của máy dò này phụ thuộc vào năng lượng của đèn UV. Cảm biến khí gas PID có thể đo VOC ở nồng độ rất thấp từ ppb (phần tỷ) lên đến 10.000ppm (phần triệu/1% Khối lượng).
- Công nghệ đo nồng độ khí PID có thời gian đáp ứng nhanh và thời hạn sử dụng tuyệt vời
- Cảm biến khí GAS PID chịu ảnh hưởng của sự trôi dạt và độ ẩm, làm cho yêu cầu hiệu chuẩn trở nên khắt khe hơn so với các máy dò khí thông thường khác. Tuổi thọ cảm biến kém.
Cảm biến bao gồm hai phần tử, cả hai đều bao gồm một cuộn dây. Các phần tử được làm nóng đến nhiệt độ hoạt động khoảng 250°C. Nhiệt được truyền từ phần tử sang khí xung quanh. Lượng nhiệt truyền phụ thuộc vào độ dẫn nhiệt của chất khí.
Cảm biến oxit kim loại (MOS)
Có sẵn nhiều loại cảm biến MOS để phát hiện khí dễ cháy, dung môi clo hóa và một số khí độc, chẳng hạn như carbon monoxide và hydro sunfua. Cảm biến MOS, còn được gọi là cảm biến trạng thái rắn, vốn không đặc hiệu và do đó khá hữu ích trong các ứng dụng không xác định được các mối nguy hiểm trong khí quyển. Đầu ra của cảm biến MOS thay đổi logarit theo nồng độ khí. Điều này giới hạn độ chính xác của cảm biến và phạm vi đo tổng thể của cảm biến. Những thay đổi về nồng độ oxy, độ ẩm và nhiệt độ cũng ảnh hưởng đến hiệu suất của cảm biến. Mặc dù cảm biến MOS có chi phí tương đối thấp nhưng độ ổn định và độ lặp lại của cảm biến kém. Tiêu thụ điện năng cao do phần tử nóng lên, điều này hạn chế việc sử dụng cảm biến này trong các thiết bị di động. Cảm biến MOS thường được sử dụng trong các hệ thống phát hiện khí cố định có dây cứng, chi phí thấp.

Cảm biến gas gắn cố định P-Sê-ri được chứng nhận ATEX / IECEx của Prosense được thiết kế và phát triển cho các điều kiện khắc nghiệt trong các nhà máy công nghiệp để thực hiện phép đo liên tục khí độc, chất nổ và khí oxy trong không khí.
- Máy dò Sê-ri P sử dụng cảm biến Pellistor, điện hóa và hồng ngoại cho kết quả xuất sắc trong phạm vi LEL, ppm, VOL.
- Modbus: P series có thể dễ dàng tích hợp vào hệ thống SCADA với mã nguồn mở Modbus RS485 (RTU)

- Đầu ra: Các thiết bị khác nhau có thể được điều khiển đồng thời nhờ đầu ra analog 4-20mA, Modbus RS485 và Relay

- Tiếp điểm rơle: Các đầu báo Sê-ri P được sử dụng với mô-đun rơle P-3R + có thể quản lý các thiết bị khác hoặc được kết nối với các tủ điều khiển


Thông số kỹ thuật cảm biến khí METAN chống cháy nổ PROSENSE P-3135:
- Khí Gas: METAN/ CH4
- Loại cảm biến: Pellistor
- Dải đo: 0-100% LEL
- Ngõ ra: 4-20mA/ RS-485
- Nguồn cấp 24VDC
- Tiêu chuẩn chống cháy nổ: ATEX II 2G Ex db IIC T5/T4 Gb
- Class: Zone 1 or Zone 2
- Vật liệu: Nhôm đúc nguyên khối
- Xuất xứ: PROSENSE/Turkey
- Bảo hành 12 tháng 1 đổi 1
