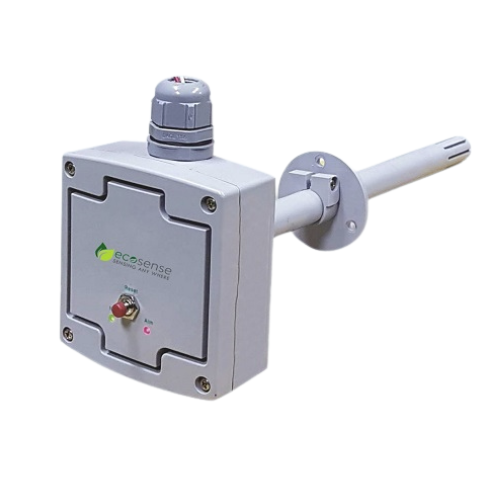

Cảm biến báo khói gắn ống gió ECO-DUCT-SM-P có thiết kế đầu báo khói và ống dẫn lấy mẫu không khí trong ống gió để phát hiện sớm khói và các sản phẩm cháy có trong không khí di chuyển qua ống dẫn của cảm biến. Đầu báo khói ống gió phải tương thích với các hệ thống báo cháy và tự động hóa tòa nhà.
Cảm biến báo khói gắn ống gió (Duct Smoke Detector) là thiết bị quan trọng trong hệ thống phòng cháy chữa cháy (PCCC), được lắp đặt trực tiếp trên đường ống gió nhằm phát hiện khói sớm khi có sự cố cháy. Thiết bị giúp ngăn chặn việc lan truyền khói qua hệ thống HVAC, đảm bảo an toàn cho con người và tài sản trong các tòa nhà, nhà máy và trung tâm thương mại.
KHÁI NIỆM CẢM BIẾN BÁO KHÓI GẮN ỐNG GIÓ
Cảm biến báo khói gắn ống gió là thiết bị chuyên dùng để phát hiện khói trong luồng không khí lưu thông trong hệ thống thông gió.
Khi có cháy:
- Khói sẽ bị hút vào hệ thống ống gió
- Cảm biến sẽ phát hiện và gửi tín hiệu cảnh báo
- Hệ thống sẽ tự động ngắt AHU, quạt gió để ngăn lan khói

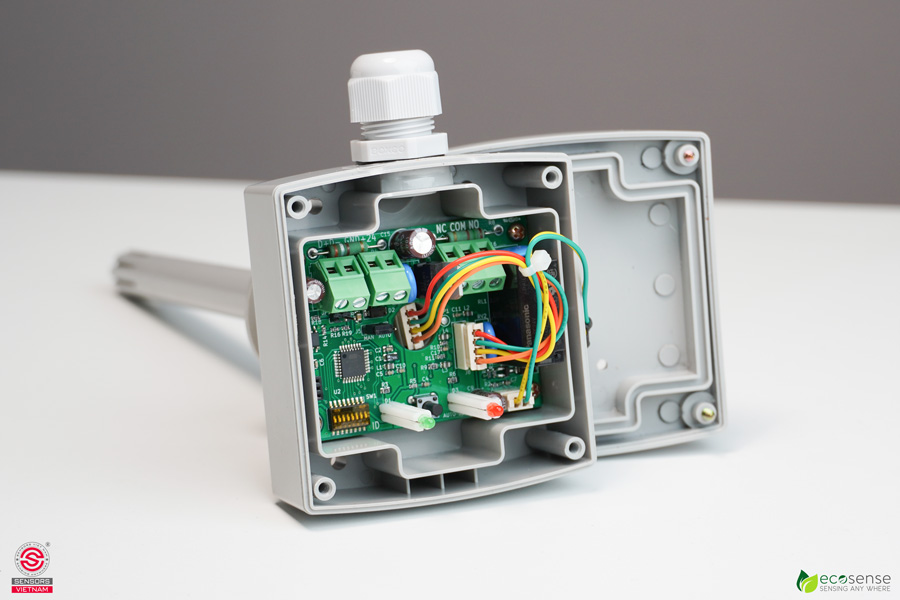

CẤU TẠO CỦA CẢM BIẾN BÁO KHÓI ỐNG GIÓ
- Đầu dò khói (photoelectric hoặc ionization)
- Ống lấy mẫu không khí (sampling tube)
- Buồng cảm biến khói
- Bộ xử lý tín hiệu
- Relay đầu ra (Alarm / Fault)
- Vỏ bảo vệ lắp ngoài ống gió
- Đèn LED hiển thị trạng thái
NGUYÊN LÝ HOẠT ĐỘNG CỦA CẢM BIẾN BÁO KHÓI ỐNG GIÓ ECO-DUCT-SM-P

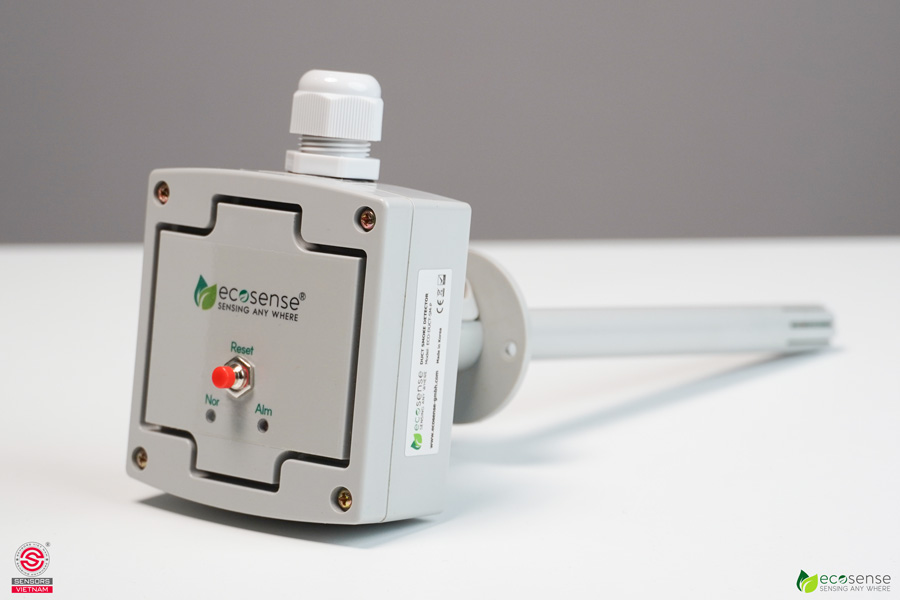

Cảm biến báo khói ống gió ECO-DUCT-SM-P của hãng ECOSENSE là dòng cảm biến báo khói gắn ống gió chất lượng cao với thiết kế nhỏ gọn và đầu ra dạng relay để cảnh báo có khói trong ống gió, ống thông gió trong các tòa nhà một cách an toàn, tin cậy. Cảm biến khói ống gió sử dụng công nghệ cảm biến quang điện cho độ chính xác cao trong quá trình phát hiện khói, dễ dàng lắp đặt để báo khói ống gió, cảnh báo còi, đèn cho người vận hành khi có khói xảy ra.
ECO-DUCT-SM-P có tính năng phát hiện khói bằng công nghệ hồng ngoại vì thế nó có thể phát hiện khói ở giai đoạn rất sớm trong môi trường khắc nghiệt của ống thông gió mà không báo động giả, báo động sai. Trong các ống gió, luồng khí thường mang theo bụi bẩn, vì thế, khó tránh khỏi tình trạng thiết bị cảm biến khói bị bám bụi bẩn. Để tránh những sai sót, cảm biến khói ống gió đã được thiết kế để có khả năng liên tục theo dõi sự che khuất trong ống cảm biến, tránh tình trạng báo động giả, giảm độ chính xác trong quá trình cảm biến khói.
ỨNG DỤNG THỰC TẾ CỦA CẢM BIẾN PHÁT HIỆN KHÓI ECO-DUCT-SM-P
Theo các tiêu chuẩn và quy tắc an toàn quốc gia và địa phương công nhận khả năng truyền khói, khí độc và ngọn lửa của hệ thống ống dẫn khí từ khu vực này sang khu vực khác. Đôi khi khói có thể đến mức gây nguy hiểm nghiêm trọng đến an toàn tính mạng trừ khi quạt hút tắt và bộ giảm khói được kích hoạt. Do đó, mục đích chính của việc phát hiện khói ống gió là ngăn ngừa thương tích, hoảng sợ và thiệt hại tài sản bằng cách giảm sự lan truyền (tuần hoàn) của khói.
Phát hiện khói ống gió cũng có thể dùng để bảo vệ bản thân của chính hệ thống điều hòa không khí khỏi bị cháy và khói, và có thể được sử dụng để hỗ trợ trong các ứng dụng bảo vệ thiết bị, ví dụ, trong hệ thống thông gió tòa nhà.
Cảm biến khói gắn ống gió được thiết kế để có tính năng phát hiện khói hiệu quả, ổn định trong các hệ thống thông gió, điều hòa không khí.
Cảm biến khói gắn ống gió giúp phát hiện khói bằng cách theo dõi một chùm hồng ngoại (sử dụng công nghệ quang học) được kiểm soát cẩn thận (khói sẽ che khuất các tia hồng ngoại) trong một ống đục lỗ được lắp vào ống dẫn. Phương pháp này cảm nhận khói trực tiếp trong ống dẫn, loại bỏ các vấn đề liên quan đến thiết bị dò thông thường được gắn trong các hộp lấy mẫu.
THÔNG SỐ KỸ THUẬT CỦA CẢM BIẾN KHÓI ỐNG GIÓ ECO-DUCT-SM-P
- Model: ECO-DUCT-SM-P
- Tiếp điểm rơle SPDT 5 Ampe
- Cảm biến quang điện (photo-coupler)
- Tốc độ gió 0,03 - 25m/s
- Thời gian phản hồi 1-2 giây
- Nguồn cấp 24VDC
- Bảo hành 12 tháng chính hãng
- Xuất xứ ECOSENSE/Korea
- Chứng chỉ CO/CQ đầy đủ
