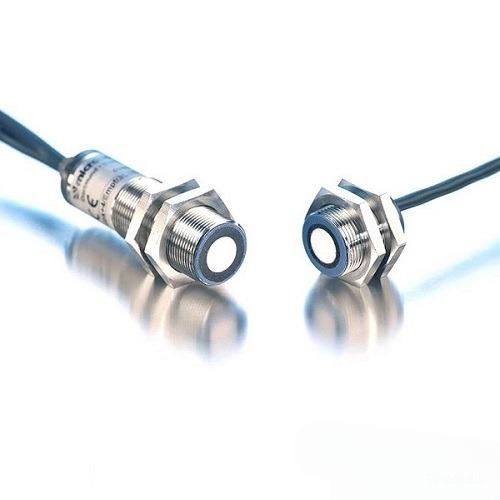

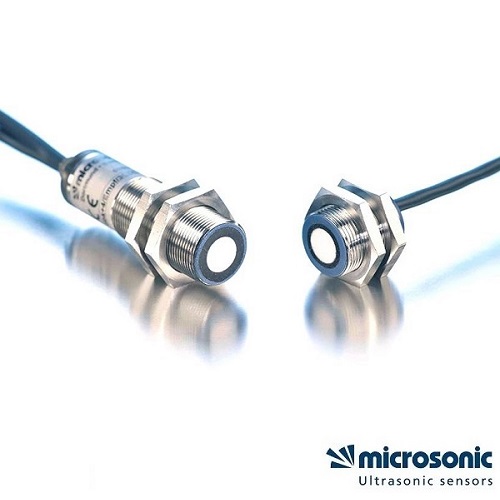

Trong các dây chuyền in ấn, bao bì, dệt may, gia công kim loại tấm, sản xuất giấy, PCB, wafer, self‑adhesive film... thì việc phát hiện chính xác số lượng lớp vật liệu (1 hay 2 tờ) đi qua là rất quan trọng để ngăn lỗi chồng tờ, kẹt máy, hao nguyên vật liệu và sai sót chất lượng. Cảm biến 2 tờ (double sheet) dbk+4/M18/3BEE/M18 E+S (2xnpn) là thiết bị sử dụng công nghệ siêu âm chuyên dụng của Microsonic - Đức, cho phép phát hiện “single sheet” và “double sheet” một cách chính xác. Thiết bị rất phù hợp cho máy in tờ, máy đóng gói, máy xếp chồng, máy cắt, dây chuyền PCB và wafer.
ỨNG DỤNG THỰC TẾ CẢM BIẾN 2 TỜ DOUBLE SHEET dbk+4/M18/3BEE/M18 E+S
Ứng dụng thực tế thường thấy nhất của cảm biến 2 tờ dbk+4/M18/3BEE/M18 E+S (2xnpn) gồm có:
- Máy in, máy in số, máy xếp chồng, máy cắt tờ (sheetfed): Cảm biến có thể phát hiện lỗi chồng tờ trước khi phôi vào phần in, cắt hay dập, giúp ngăn kẹt máy, sai bản in và giảm phế phẩm.
- Máy đóng gói, máy dán nhãn, máy bao bì nhựa/giấy: Trên dây chuyền đóng gói, dán nhãn, gấp bìa, cảm biến 2 tờ phát hiện thiếu nhãn, thừa nhãn, chồng nhãn hoặc chồng bìa, đảm bảo chất lượng bao bì.
- Dây chuyền gia công kim loại tấm mỏng, PCB, wafer: Thiết bị giúp kiểm soát số lượng lớp kim loại mỏng, PCB hoặc wafer đi qua, tránh chồng tấm gây lỗi cắt, in, xử lý bề mặt.
- Dây chuyền sản xuất giấy, giấy mỏng, giấy carton: Ở các máy xếp chồng, xếp pallet, cắt cuộn, cảm biến 2 tờ dbk+4/M18/3BEE/M18 E+S giúp ngăn chồng giấy, giữ số lượng tờ đúng theo yêu cầu.
ƯU ĐIỂM NỔI BẬT CỦA CẢM BIẾN 2 TỜ DOUBLE SHEET dbk+4/M18/3BEE/M18 E+S
Ưu điểm kỹ thuật nổi bật của cảm biến 2 tờ double sheet:
Phát hiện chính xác 0/1/2 tờ, không cần teach‑in hoặc cài đặt phức tạp
Cảm biến dbk+4/M18/3BEE/M18 E+S có thể làm việc plug‑and‑play cho nhiều loại vật liệu, hoặc cài đặt độ nhạy và dải làm việc qua 3 control input để thích ứng với từng loại giấy, bìa, màng, kim loại mỏng, wafer, PCB.
Thiết kế dạng M18, khoảng cách bộ phát‑thu 20-60 mm
Vỏ M18 tiêu chuẩn, dễ lắp đặt, khoảng cách giữa bộ phát và bộ thu chọn trong 20-60 mm, phù hợp với nhiều ứng dụng.
Ngõ ra 2 x NPN, tích hợp dễ dàng vào hệ thống tự động
Với 2 ngõ ra NPN (double sheet/single sheet hoặc missing sheet), cảm biến dễ dàng kết nối với PLC, relay, bộ điều khiển tốc độ, để cảnh báo, dừng máy hoặc loại trừ phôi khi phát hiện chồng tờ.
Độ bền và độ tin cậy cao trong môi trường nhà máy
Cảm biến dbk+4/M18/3BEE/M18 E+S được thiết kế cho môi trường công nghiệp, vỏ M18 chịu rung, chịu nhiệt độ và độ ẩm phổ thông, có bảo vệ chống đoản mạch, cho phép vận hành liên tục trong các dây chuyền in ấn, bao bì, gia công kim loại.
Ứng dụng đa dạng với nhiều loại vật liệu
Cảm biến dbk+4/M18/3BEE/M18 E+S phù hợp với giấy, bìa, Washi, metal‑laminated sheets, films mỏng, self‑adhesive films, sheet metal ≤ 0,3-0,4 mm, fine corrugated card, PCB, wafer.
THÔNG SỐ KỸ THUẬT CẢM BIẾN 2 TỜ DOUBLE SHEET dbk+4/M18/3BEE/M18 E+S
- Model: dbk+4/M18/3BEE/M18 E+S (2xnpn)
- Loại đo lường: Phát hiện 0/1/2 tờ (double sheet/missing sheet)
- Công nghệ: Cảm biến siêu âm (Ultrasonic) ~400 kHz
- Khoảng cách làm việc: 20-60 mm
- Nguồn cấp điện: 20-30 V DC (bảo vệ đảo cực)
- Ngõ ra: 2 x NPN
- Thời gian đáp ứng: Khoảng 0,5-2,5 ms
- Kiểu thân: Trụ M18
- Xuất xứ: Microsonic - Đức
- Chứng chỉ: CO/CQ đầy đủ
Mọi thắc mắc cần được tư vấn hoặc có nhu cầu đặt hàng cảm biến 2 tờ double sheet dbk+4/M18/3BEE/M18 E+S (2xnpn) bạn hãy liên hệ trực tiếp cho Sensors Việt Nam để được hỗ trợ nhanh chóng và tận tình nhất!
