Cảm biến khói gắn ống gió ECO-DUCT-SM-P là thiết bị chuyên dụng để phát hiện khói trong hệ thống ống gió, ống thông gió và điều hòa không khí HVAC. Thiết bị sử dụng nguyên lý phát hiện khói quang điện kết hợp với ống lấy mẫu không khí, giúp phát hiện sớm khói và các sản phẩm cháy có trong luồng không khí di chuyển qua đường ống.
Cảm biến báo khói gắn ống gió (Duct Smoke Detector) đóng vai trò quan trọng trong hệ thống phòng cháy chữa cháy PCCC và hệ thống quản lý tòa nhà BMS. Khi phát hiện khói, cảm biến có thể xuất tín hiệu relay để cảnh báo hoặc liên động với AHU, quạt thông gió, damper và các hệ thống điều khiển khác nhằm hạn chế sự phát tán khói qua hệ thống HVAC.
ECO-DUCT-SM-P được thiết kế cho các ứng dụng tòa nhà, trung tâm thương mại, bệnh viện, khách sạn, nhà máy, kho hàng, trung tâm dữ liệu và nhiều hệ thống thông gió công nghiệp khác.
CẢM BIẾN KHÓI GẮN ỐNG GIÓ LÀ GÌ?
Cảm biến khói gắn ống gió là thiết bị được lắp trực tiếp trên đường ống thông gió để giám sát sự xuất hiện của khói trong luồng không khí. Khác với đầu báo khói thông thường được lắp trên trần hoặc trong phòng, cảm biến khói ống gió được thiết kế đặc biệt để lấy mẫu và phát hiện khói ngay bên trong đường ống HVAC.
Khi xảy ra cháy, khói có thể bị hút vào hệ thống thông gió và nhanh chóng di chuyển từ khu vực này sang khu vực khác. Nếu hệ thống HVAC tiếp tục hoạt động, luồng khí có thể góp phần làm khói lan rộng trong tòa nhà.
Vì vậy, cảm biến báo khói ống gió được sử dụng để phát hiện sớm sự xuất hiện của khói trong đường ống và truyền tín hiệu về hệ thống điều khiển. Tùy theo thiết kế hệ thống, tín hiệu này có thể được sử dụng để dừng AHU, dừng quạt, điều khiển damper, kích hoạt còi đèn cảnh báo hoặc truyền trạng thái về hệ thống BMS/PCCC.
CẢM BIẾN KHÓI ỐNG GIÓ ECO-DUCT-SM-P

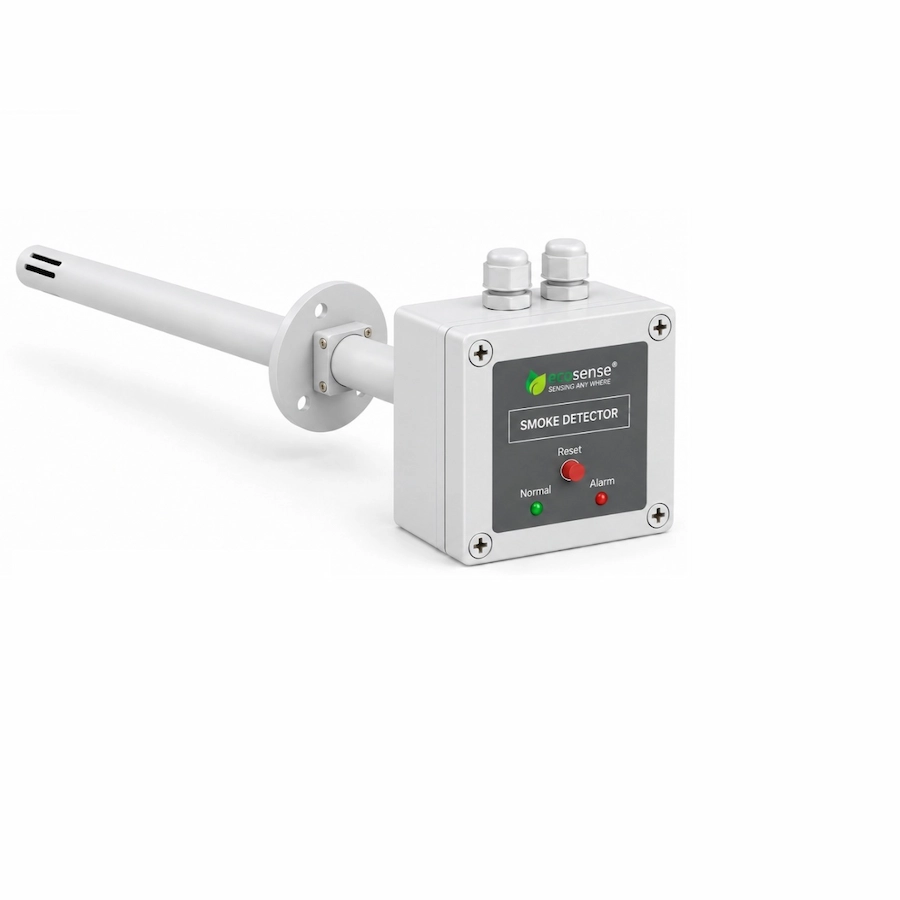

ECO-DUCT-SM-P là cảm biến báo khói gắn ống gió của ECOSENSE, được thiết kế dành cho hệ thống HVAC và thông gió trong các công trình dân dụng và công nghiệp.
Thiết bị bao gồm bộ phát hiện khói và hệ thống lấy mẫu không khí từ bên trong đường ống. Khi không khí di chuyển qua ống gió, một phần luồng khí được đưa qua khu vực cảm biến để liên tục kiểm tra sự xuất hiện của khói.
ECO-DUCT-SM-P sử dụng công nghệ phát hiện khói quang điện, giúp nhận biết sự thay đổi của tín hiệu quang khi các hạt khói xuất hiện trong vùng cảm biến. Khi lượng khói đạt đến ngưỡng phát hiện, thiết bị chuyển trạng thái relay để hệ thống điều khiển thực hiện chức năng cảnh báo hoặc liên động đã được thiết lập.
Với tốc độ phản hồi nhanh, dải tốc độ gió rộng và tiếp điểm relay SPDT, ECO-DUCT-SM-P phù hợp với nhiều hệ thống AHU, HVAC và hệ thống thông gió hiện nay.
NGUYÊN LÝ HOẠT ĐỘNG CỦA CẢM BIẾN KHÓI GẮN ỐNG GIÓ
Nguyên lý hoạt động của cảm biến khói gắn ống gió ECO-DUCT-SM-P dựa trên việc lấy mẫu không khí trực tiếp từ luồng khí bên trong đường ống.
Ống lấy mẫu được lắp xuyên vào bên trong đường ống gió. Khi hệ thống HVAC hoạt động, luồng không khí đi qua đường ống đồng thời tạo ra dòng khí lấy mẫu đi qua vùng phát hiện của cảm biến.
Cảm biến quang điện sử dụng tín hiệu ánh sáng để giám sát sự xuất hiện của các hạt khói. Trong điều kiện bình thường, tín hiệu quang nằm trong giới hạn cho phép. Khi khói xuất hiện, các hạt khói tác động đến đường truyền ánh sáng và làm thay đổi tín hiệu nhận được.
Bộ xử lý của cảm biến phân tích sự thay đổi này và xác định trạng thái có khói. Khi đạt ngưỡng cảnh báo, relay SPDT 5A chuyển trạng thái và gửi tín hiệu đến hệ thống điều khiển.
Nhờ nguyên lý lấy mẫu trực tiếp từ đường ống, cảm biến có thể giám sát khói ngay trong luồng không khí HVAC thay vì chỉ phát hiện khói sau khi khói đã thoát ra ngoài không gian phòng.
TẠI SAO HỆ THỐNG HVAC CẦN CẢM BIẾN KHÓI ỐNG GIÓ?
Hệ thống HVAC bao gồm AHU, FCU, quạt cấp khí, quạt hồi, quạt hút và mạng lưới đường ống kết nối nhiều khu vực khác nhau trong một tòa nhà. Trong trường hợp xảy ra cháy, chính mạng lưới này có thể trở thành đường dẫn đưa khói từ khu vực cháy sang các khu vực khác.
Khói và khí sinh ra từ quá trình cháy có thể gây nguy hiểm cho con người ngay cả khi ngọn lửa chưa lan tới. Vì vậy, việc phát hiện khói trong đường ống và thực hiện các chức năng liên động phù hợp là một phần quan trọng trong thiết kế an toàn của nhiều hệ thống HVAC.
Khi Duct Smoke Detector ECO-DUCT-SM-P phát hiện khói, tín hiệu relay có thể được đưa về tủ điều khiển AHU, hệ thống BMS hoặc hệ thống điều khiển PCCC để thực hiện logic vận hành theo thiết kế của công trình.
Ví dụ, hệ thống có thể dừng quạt cấp khí, dừng quạt hồi, đóng damper, kích hoạt cảnh báo hoặc truyền tín hiệu về trung tâm giám sát.

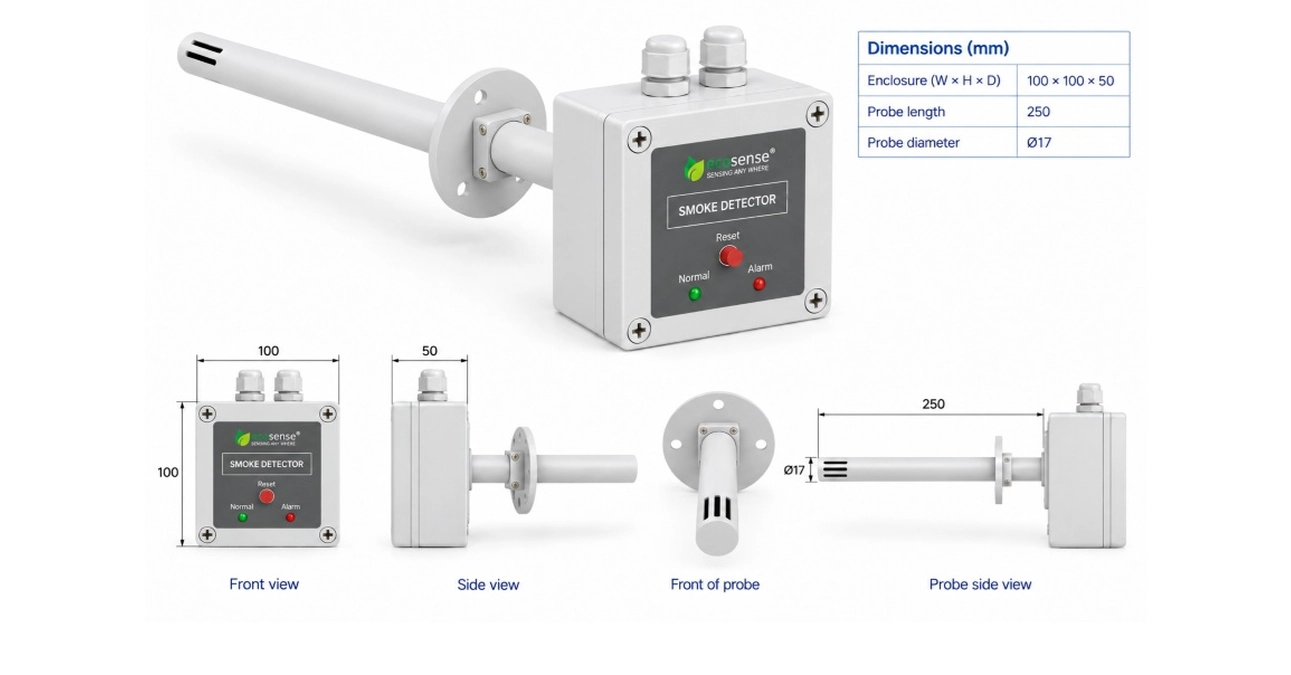

CẤU TẠO CẢM BIẾN BÁO KHÓI GẮN ỐNG GIÓ
Một hệ thống cảm biến báo khói ống gió thường bao gồm đầu dò khói quang điện, ống lấy mẫu không khí, vùng phát hiện khói, mạch xử lý tín hiệu, relay đầu ra, đèn LED hiển thị trạng thái và vỏ bảo vệ lắp bên ngoài đường ống.
Ống lấy mẫu là thành phần quan trọng vì nó tiếp xúc trực tiếp với luồng không khí bên trong đường ống và đưa mẫu khí đến khu vực cảm biến. Thiết kế này cho phép thiết bị phát hiện khói trong chính luồng khí đang được AHU hoặc quạt thông gió vận chuyển.
Phần thân cảm biến được lắp bên ngoài đường ống, giúp thuận tiện cho quá trình kiểm tra, bảo trì và đấu nối điện.
CẢM BIẾN QUANG ĐIỆN GIÚP PHÁT HIỆN KHÓI NHANH
ECO-DUCT-SM-P sử dụng công nghệ cảm biến khói quang điện (Photoelectric). Đây là nguyên lý được sử dụng phổ biến trong các hệ thống phát hiện khói nhờ khả năng nhận biết các hạt khói thông qua sự thay đổi của tín hiệu ánh sáng.
Trong môi trường ống thông gió, không khí có thể chứa bụi và các hạt lơ lửng. Vì vậy, thiết kế cảm biến và phương pháp lấy mẫu khí có vai trò quan trọng đối với độ ổn định của quá trình phát hiện.
Cảm biến được thiết kế để làm việc trong luồng không khí của hệ thống HVAC với tốc độ gió từ 0,03-25m/s, phù hợp với nhiều kích thước đường ống và điều kiện vận hành khác nhau.
ỨNG DỤNG CỦA CẢM BIẾN KHÓI GẮN ỐNG GIÓ ECO-DUCT-SM-P
Cảm biến khói ống gió ECO-DUCT-SM-P phù hợp cho các hệ thống điều hòa không khí và thông gió tại tòa nhà văn phòng, trung tâm thương mại, khách sạn, bệnh viện, trường học, nhà máy sản xuất, kho hàng, trung tâm dữ liệu, phòng sạch, sân bay và các công trình công nghiệp.
Trong hệ thống AHU, cảm biến có thể được lắp trên đường gió cấp hoặc đường gió hồi tùy theo thiết kế. Khi phát hiện khói, relay của cảm biến truyền trạng thái về tủ điều khiển để thực hiện logic liên động theo yêu cầu của hệ thống.
Đối với hệ thống BMS, tín hiệu trạng thái từ cảm biến có thể được sử dụng để giám sát tình trạng khói và phối hợp với các thiết bị khác trong hệ thống HVAC.
ƯU ĐIỂM CỦA CẢM BIẾN KHÓI ỐNG GIÓ ECO-DUCT-SM-P
ECO-DUCT-SM-P có thiết kế chuyên dụng cho việc giám sát khói trong đường ống HVAC, sử dụng công nghệ phát hiện quang điện, thời gian phản hồi nhanh từ 1-2 giây và hoạt động trong dải tốc độ gió rộng từ 0,03-25m/s.
Đầu ra relay SPDT 5A giúp thiết bị dễ dàng kết nối với tủ điều khiển, AHU, hệ thống BMS và các mạch cảnh báo. Nguồn cấp 24VDC phổ biến trong hệ thống điều khiển tòa nhà cũng giúp việc tích hợp thiết bị thuận tiện hơn.
Thiết bị có thiết kế gắn trực tiếp trên đường ống, thuận tiện cho việc kiểm tra và bảo trì, đồng thời có đầy đủ CO/CQ phục vụ các dự án tòa nhà và công nghiệp.
VỊ TRÍ LẮP ĐẶT CẢM BIẾN KHÓI GẮN ỐNG GIÓ
Vị trí lắp đặt Duct Smoke Detector có ảnh hưởng trực tiếp đến khả năng lấy mẫu và phát hiện khói. Cảm biến cần được bố trí tại vị trí có luồng không khí ổn định và tuân thủ hướng dẫn lắp đặt của nhà sản xuất cũng như yêu cầu thiết kế PCCC của từng công trình.
Ống lấy mẫu cần được lắp đúng hướng và tiếp xúc với luồng khí trong đường ống. Tránh lựa chọn các vị trí có luồng khí xoáy mạnh hoặc điều kiện dòng khí không ổn định nếu không phù hợp với hướng dẫn kỹ thuật.
Sau khi lắp đặt, hệ thống cần được kiểm tra chức năng phát hiện khói, trạng thái relay và khả năng liên động với AHU, quạt, damper, BMS hoặc hệ thống cảnh báo liên quan.
CẢM BIẾN KHÓI ỐNG GIÓ VÀ ĐẦU BÁO KHÓI THÔNG THƯỜNG KHÁC NHAU NHƯ THẾ NÀO?
Đầu báo khói thông thường chủ yếu được lắp trên trần hoặc trong không gian cần bảo vệ để phát hiện khói xuất hiện trong khu vực đó. Trong khi đó, cảm biến khói gắn ống gió được thiết kế để phát hiện khói nằm trong luồng không khí đang di chuyển bên trong đường ống HVAC.
Do đó, hai loại thiết bị có vị trí và mục đích sử dụng khác nhau. Duct Smoke Detector không nên được xem là thiết bị thay thế mặc định cho hệ thống đầu báo cháy trong phòng. Việc lựa chọn và bố trí thiết bị cần căn cứ vào thiết kế PCCC, HVAC và các tiêu chuẩn áp dụng cho từng công trình.
ECO-DUCT-SM-P - GIẢI PHÁP PHÁT HIỆN KHÓI CHO HỆ THỐNG HVAC
Cảm biến báo khói gắn ống gió ECO-DUCT-SM-P là giải pháp dành cho các hệ thống cần phát hiện sớm sự xuất hiện của khói trong đường ống thông gió và điều hòa không khí. Với công nghệ cảm biến quang điện, tốc độ phản hồi 1-2 giây, dải tốc độ gió 0,03-25m/s và relay SPDT 5A, thiết bị có thể tích hợp linh hoạt vào nhiều hệ thống AHU, HVAC và BMS.
Việc sử dụng cảm biến khói ống gió giúp hệ thống điều khiển nhanh chóng nhận biết tình trạng có khói và thực hiện các chức năng liên động cần thiết, góp phần hạn chế nguy cơ khói lan truyền qua mạng lưới thông gió.
Sensors Việt Nam cung cấp cảm biến khói gắn ống gió ECOSENSE ECO-DUCT-SM-P chính hãng, đầy đủ CO/CQ, hỗ trợ tư vấn lựa chọn, đấu nối và ứng dụng cho hệ thống HVAC, AHU, BMS và các dự án công nghiệp trên toàn quốc.
THÔNG SỐ KỸ THUẬT CẢM BIẾN KHÓI ỐNG GIÓ ECO-DUCT-SM-P
Model: ECO-DUCT-SM-P
Nguyên lý hoạt động: Quang điện (Photo-Coupler)
Nguồn cấp: 24VDC
Đầu ra: 2 Relay SPDT/5A
Tốc độ gió: 0,03-25m/s
Thời gian phản hồi: 1-2 giây
Thương hiệu: ECOSENSE
Xuất xứ: Korea
Bảo hành: 12 tháng
Chứng từ: CO/CQ đầy đủ
