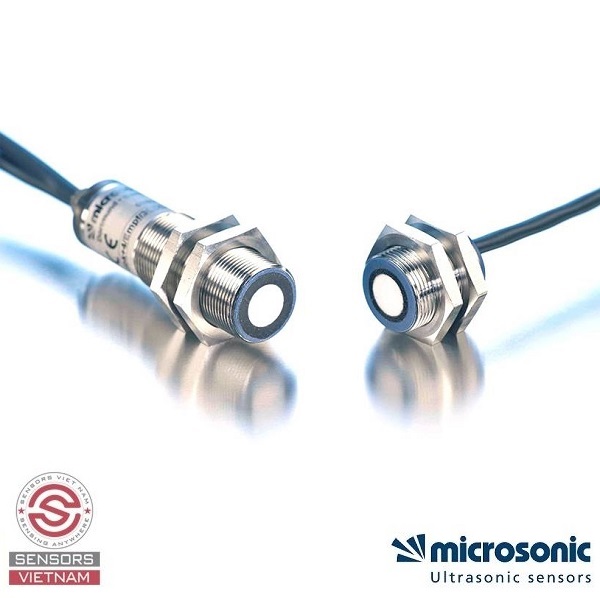

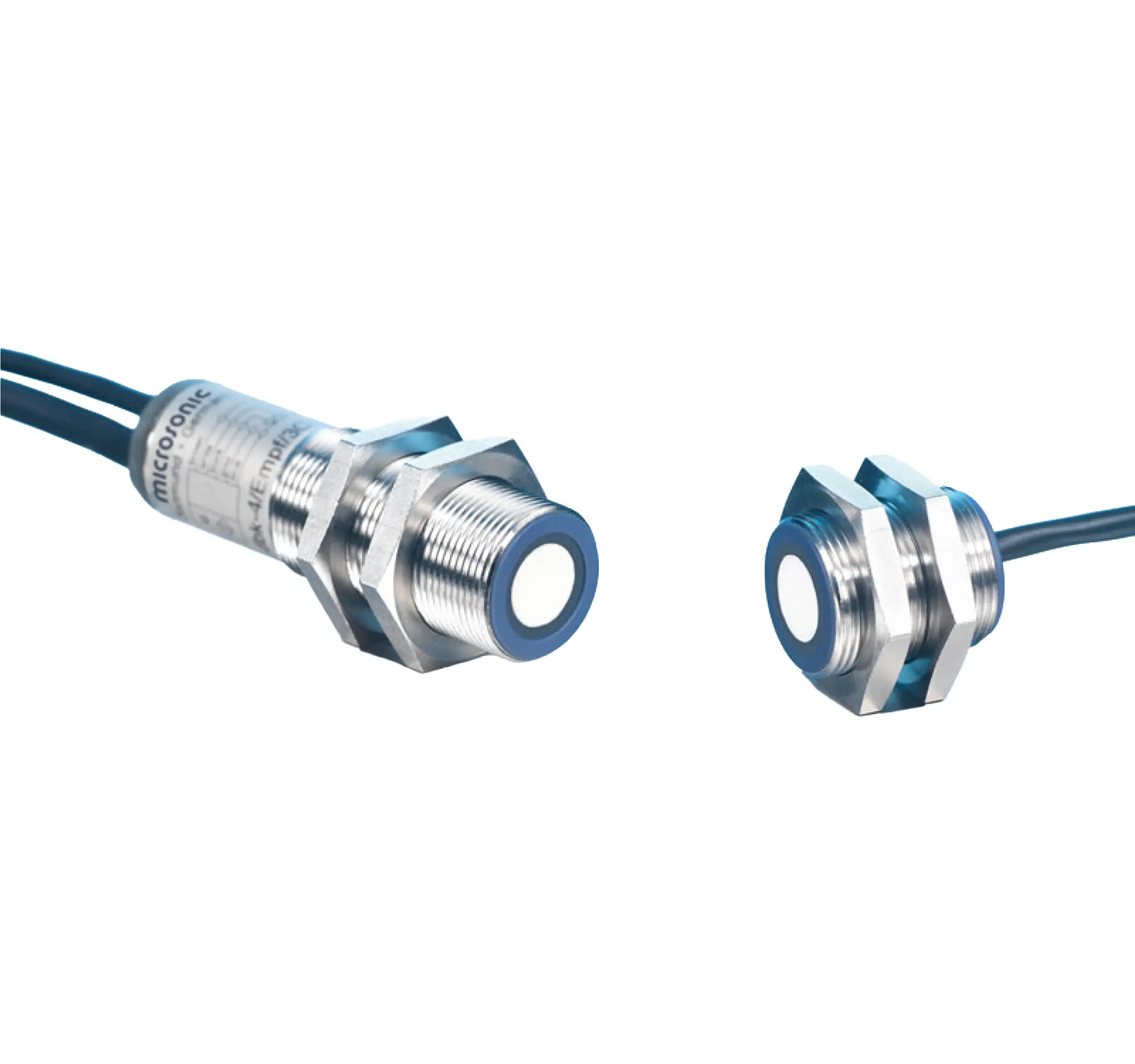

Cảm biến phát hiện nhãn microsonic esp-4/M12/3CDD/M18 E+S là bộ cảm biến siêu âm phát hiện nhãn và mối nối hoàn chỉnh gồm Emitter + Receiver, được thiết kế chuyên dụng cho máy dán nhãn, máy đóng gói và các hệ thống xử lý vật liệu dạng cuộn. Phiên bản này sử dụng đầu phát và đầu thu siêu âm M12 tách rời, tích hợp 2 ngõ ra PNP và có thời gian đáp ứng <300 µs, phù hợp với các dây chuyền có tốc độ nhãn cao.
Điểm nổi bật của esp-4/M12/3CDD/M18 E+S là thiết kế đầu dò M12 nhỏ gọn, được tối ưu cho ứng dụng phát hiện nhãn. Thiết bị nhận biết nhãn trên backing material dựa trên sự thay đổi mức suy hao của sóng siêu âm, vì vậy có thể làm việc với nhiều loại vật liệu như nhãn giấy, nhãn tự dính, film và nhãn trong suốt.
ỨNG DỤNG CẢM BIẾN PHÁT HIỆN NHÃN MICROSONIC ESP-4
Cảm biến nhãn Microsonic esp-4/M12/3CDD/M18 E+S được sử dụng để phát hiện nhãn trên backing material, xác định khoảng trống giữa các nhãn, phát hiện nhãn trong suốt, nhãn tự dính, mối nối trên film hoặc sheet và giám sát tình trạng đứt băng vật liệu. Sản phẩm phù hợp cho máy dán nhãn tốc độ cao, máy đóng gói, máy in nhãn, máy cuộn/xả cuộn và các dây chuyền sản xuất sử dụng vật liệu liên tục dạng web.
Với đầu phát và đầu thu M12 nhỏ gọn, cảm biến còn thuận tiện cho các máy có không gian lắp đặt hạn chế hoặc cần bố trí đầu dò gần đường chạy của nhãn.
THÔNG SỐ KỸ THUẬT CỦA BIẾN NHÃN BAO BÌ ESP-4/M12/3CDD/M18 E+S
- Model: esp-4/M12/3CDD/M18 E+S
- Dòng sản phẩm: esp-4 Label/Splice Sensor
- Cấu hình: Emitter + Receiver
- Chức năng: Phát hiện nhãn / Splice / Web Break
- Operating mode: Label/Splice Detection
- Nguyên lý đo: Pulse operation with amplitude evaluation
- Đầu dò: Transmitter và Receiver M12 tách rời
- Tần số siêu âm: 500 kHz
- Blind zone: 5 mm phía trước Transmitter và Receiver
- Khoảng cách Transmitter - Receiver: 20-30 mm
- Khoảng cách tối ưu: 20 mm ±3 mm
- Góc lắp khuyến nghị: ±15° so với phương vuông góc với vật liệu
- Working range vật liệu: <20 g/m² đến >>600 g/m²
- Film/Sheet: Dày đến 0,6 mm
- Vật liệu hỗ trợ: Metal-laminated sheets, films, self-adhesive films, labels on backing material
- Ngõ ra: 2 x PNP
- Output 1: Label/Splice Detected
- Output 2: Web Break
- Dòng tải Output 1: Imax = 200 mA (UB − 2 V)
- Dòng tải Output 2: Imax = 200 mA (UB − 2 V)
- NOC/NCC: Có thể cài đặt
- Bảo vệ ngắn mạch: Có
- Response time: <300 µs
- Control inputs: 3
- Nguồn cấp: 20-30 VDC
- Bảo vệ ngược cực: Có
- Voltage ripple: ±10%
- Dòng tiêu thụ không tải: ≤50 mA
- Kết nối chính: Cáp PUR 2 m, 7 x 0,14 mm²
- Cáp Transmitter: 1,2 m PUR phía Receiver + 1 m PUR phía Transmitter, đầu nối M8
- Cáp tới external receiving transducer: 1,2 m PVC
- Vật liệu: Brass sleeve mạ nickel, PBT, PA
- Vật liệu đầu dò: Polyurethane foam, epoxy resin có thành phần thủy tinh
- Mô-men siết M18 tối đa: 15 Nm
- Mô-men siết M12 tối đa: 3 Nm
- Cấp bảo vệ: IP65
- Nhiệt độ hoạt động: +5…+60°C
- Nhiệt độ lưu trữ: -40…+85°C
- Khối lượng: 160 g
- Cài đặt: Teach-in qua Control Inputs
- Cấu hình máy tính: LCA-2 với LinkControl
- Chỉ thị: 1 x Duo-LED
- LED xanh: Working
- LED đỏ: Label/Splice Detected
- LED đỏ nhấp nháy: Web Break
- Hãng sản xuất: microsonic GmbH
- Xuất xứ thương hiệu: Đức
MUA CẢM BIẾN PHÁT HIỆN NHÃN MICROSONIC ESP-4/M12/3CDD/M18 E+S
Sensors Việt Nam cung cấp cảm biến phát hiện nhãn microsonic esp-4/M12/3CDD/M18 E+S dạng bộ hoàn chỉnh Emitter + Receiver, phù hợp cho máy dán nhãn, máy đóng gói và dây chuyền xử lý vật liệu dạng cuộn. Quý khách có nhu cầu mua esp-4/M12/3CDD/M18 E+S, cần báo giá hoặc tư vấn giải pháp phát hiện nhãn trong suốt, nhãn tự dính, mối nối hoặc đứt băng vật liệu, vui lòng liên hệ Sensors Việt Nam để được tư vấn lựa chọn sản phẩm phù hợp.
