CẢM BIẾN KHÍ R-22 E2638-HFC-R22-W-24VDC thuộc dòng E2638-HFC của Evikon, là bộ truyền tín hiệu dò rò rỉ môi chất lạnh với khả năng giám sát liên tục và kết nối hệ thống điều khiển trung tâm. Model này được tối ưu hóa cho khí R22.
Khí R22 (Chlorodifluoromethane - HCFC-22) là môi chất lạnh từng được sử dụng rất phổ biến trong các hệ thống điều hòa không khí và làm lạnh công nghiệp. R22 có khả năng làm suy giảm tầng ozone (ODP > 0) và hiện đang bị hạn chế, loại bỏ dần theo các quy định môi trường quốc tế. Tuy nhiên, nhiều hệ thống cũ vẫn còn sử dụng R22, do đó việc giám sát rò rỉ vẫn rất cần thiết.
Khí R22 nặng hơn không khí, khi rò rỉ trong không gian kín có thể tích tụ ở khu vực thấp, gây nguy cơ thiếu oxy và ảnh hưởng đến sức khỏe.

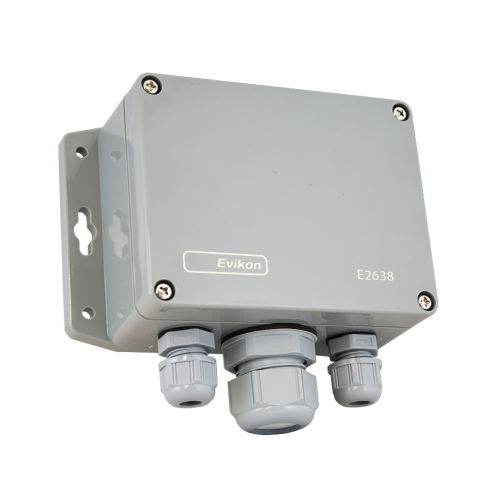

Phiên bản -W-24VDC là dạng gắn tường, sử dụng nguồn 24 VDC.
Các model options lựa chọn:

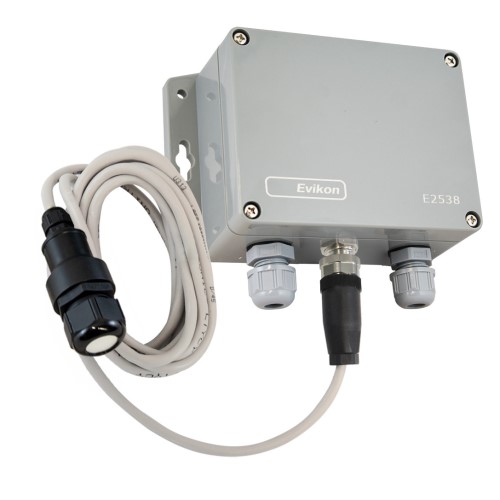

- E2638-HFC-RP33-3: Thiết kế với dạng đầu dò cảm biến rời cáp dài 3m.
- E2638-HFC-RP33-10: Thiết kế với dạng đầu dò cảm biến rời cáp dài 10m.
- E2638-HFC-DM: Thiết kế với dạng gắn ống gió.

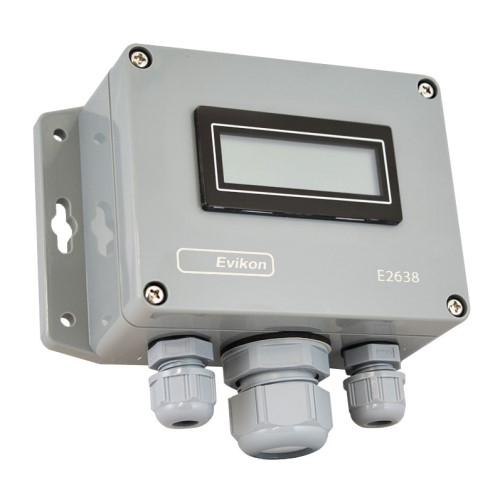

- E2638-HFC-LCD: Thiết kế với dạng có màn hình hiển thị trên cảm biến với IP50.

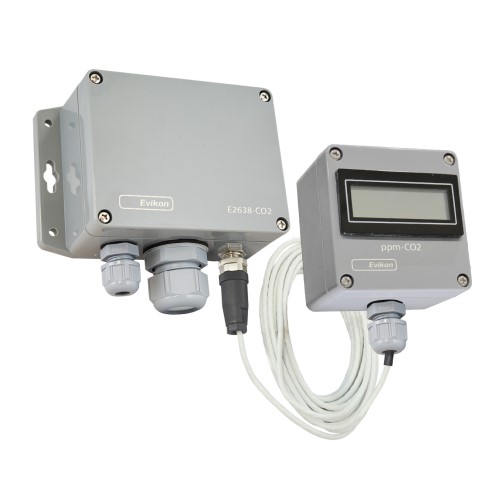

- E2638-HFC-RLCD3 :Thiết kế với dạng có màn hình hiển thị rời cáp dài 3m với IP50.
- E2638-HFC-R: options lựa chọn thêm 2 tiếp điểm relay fix nồng độ.
CẤU TẠO CỦA CẢM BIẾN KHÍ R-22 EVIKON E2638-HFC-R22-W-24VDC
Thiết bị được thiết kế theo tiêu chuẩn công nghiệp, dễ tích hợp:
Vỏ thiết bị: Nhựa ABS, cấp bảo vệ IP65
Cảm biến đo: MOS (tùy chọn NDIR cho độ chính xác cao hơn)
Đầu ra: 2 × analog (4-20 mA / 0-10 V), cấu hình linh hoạt
Giao tiếp: RS485 Modbus RTU
Rơ-le (tùy chọn): 2 × SPST, 5 A
Hiển thị (tùy chọn): LCD
Lắp đặt: Treo tường (Wall mount)
Nguồn cấp: 12…36 VDC (chuẩn 24 VDC)
NGUYÊN LÝ HOẠT ĐỘNG CỦA CẢM BIẾN KHÍ R-22 EVIKON E2638-HFC-R22-W-24VDC
Cảm biến hoạt động dựa trên nguyên lý thay đổi điện trở của phần tử MOS khi tiếp xúc với khí R22. Khi nồng độ gas thay đổi, tín hiệu điện được xử lý và chuyển đổi thành tín hiệu analog tuyến tính hoặc dữ liệu truyền qua Modbus RTU.
Thiết bị tích hợp bù nhiệt độ, tự chẩn đoán và cập nhật tín hiệu nhanh (~1 giây), đảm bảo độ ổn định và độ lặp lại cao trong môi trường công nghiệp.
THÔNG SỐ KỸ THUẬT CỦA CẢM BIẾN KHÍ R-22 EVIKON E2638-HFC-R22-W-24VDC
- Dải đo 0-1000 ppm (khí R-22)
- Đầu ra tín hiệu analog 4-20 mA, 0-10V
- Cấp bảo vệ IP 65
- Cảm biến tuổi thọ cao
- Giám sát liên tục
- Giao diện Modbus RS485
- Xuất xứ EVIKON/ESTONIA/EU
- Bảo hành 12 tháng, CO/CQ đầy đủ
ỨNG DỤNG CỦA CẢM BIẾN KHÍ R-22 EVIKON E2638-HFC-R22-W-24VDC
Thiết bị được ứng dụng rộng rãi trong:
Hệ thống điều hòa không khí sử dụng R22 (hệ thống cũ)
Chiller, AHU và hệ thống HVAC trung tâm
Nhà máy, tòa nhà thương mại
Kho lạnh, phòng kỹ thuật
Giám sát rò rỉ gas và tích hợp hệ thống BMS
Vị trí lắp đặt khuyến nghị: Lắp ở vị trí thấp gần sàn hoặc gần nguồn rò rỉ như máy nén, van, đường ống do khí R22 nặng hơn không khí.
