Cảm biến nhiệt độ ống nước PT1000 là thiết bị được sử dụng để đo nhiệt độ của nước hoặc chất lỏng bên trong đường ống trong các hệ thống kỹ thuật. Loại cảm biến này sử dụng phần tử đo Pt1000, có điện trở danh định 1000Ω tại 0°C, cho độ chính xác cao và khả năng truyền tín hiệu ổn định. Cảm biến thường được lắp trực tiếp lên bề mặt hoặc cắm vào ống nước để giám sát nhiệt độ trong các hệ thống HVAC, hệ thống nước nóng lạnh, chiller, boiler hoặc BMS, giúp hệ thống điều khiển vận hành hiệu quả và tiết kiệm năng lượng.
Cảm biến nhiệt độ ống nước PT1000
Thiết bị đo nhiệt độ sử dụng điện trở nhiệt kim loại (RTD – Resistance Temperature Detector) với phần tử cảm biến làm từ bạch kim. Khi nhiệt độ của nước trong ống thay đổi, điện trở của phần tử Pt1000 cũng thay đổi theo, từ đó bộ điều khiển hoặc hệ thống BMS sẽ đọc giá trị điện trở và chuyển đổi thành nhiệt độ tương ứng.
Nhờ đặc tính ổn định và độ chính xác cao, cảm biến PT1000 được sử dụng phổ biến trong các hệ thống giám sát nhiệt độ đường ống nước nóng, nước lạnh hoặc các hệ thống trao đổi nhiệt.
Cảm biến nhiệt độ ống nước PT1000 thường gồm các bộ phận chính:
Đầu dò cảm biến Pt1000 làm từ bạch kim có độ chính xác cao.
Ống bảo vệ (probe) bằng thép không gỉ giúp bảo vệ phần tử cảm biến khỏi nước và ăn mòn.

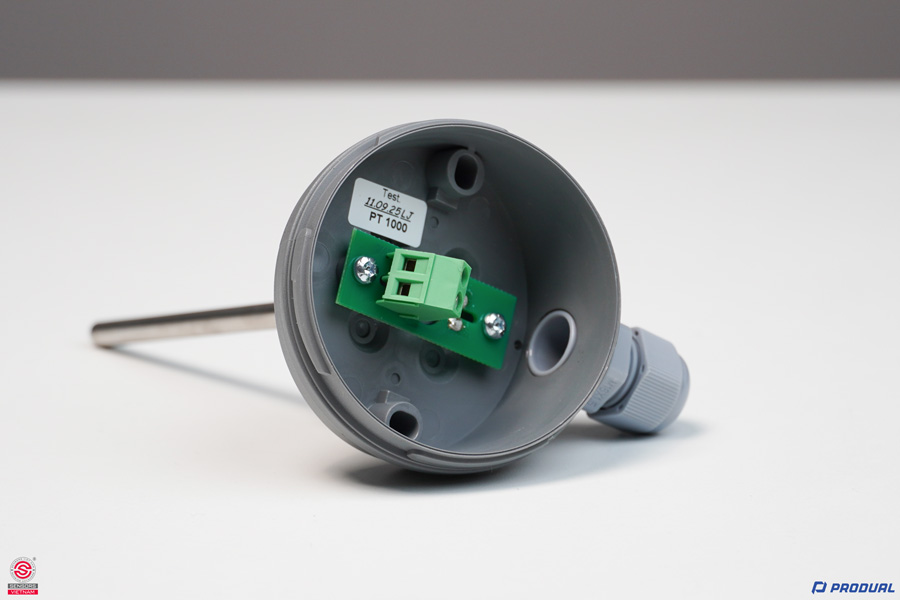

Đầu nối dây hoặc hộp đấu dây để kết nối tín hiệu với bộ điều khiển.
Kẹp hoặc ren lắp ống giúp cố định cảm biến trên đường ống nước.
Dây tín hiệu dùng để truyền tín hiệu điện trở về bộ điều khiển hoặc hệ thống BMS.
Đo nhiệt độ đường ống nước PT1000 cho phép chúng ta giám sát sự thay đổi nhiệt độ ống nước trong các tòa nhà, đường ống nước sinh hoạt, đường ống nước thải. Cảm biến nhiệt độ ống nước thường có nhiều loại như: Cảm biến nhiệt độ ống nước PT100, Cảm biến nhiệt độ ống nước PT1000, Cảm biến nhiệt độ ống nước NTC10K, Cảm biến nhiệt độ ống nước 4-20mA, Cảm biến nhiệt độ ống nước 0-10V, Cảm biến nhiệt độ ống nước RS-485, Cảm biến nhiệt độ ống nước MODBUS. Tùy theo mục đích sử dụng và kiểu ngõ ra mà chúng ta lựa chọn cảm biến ống nước phù hợp với nhu cầu đo và giám sát nhiệt độ.

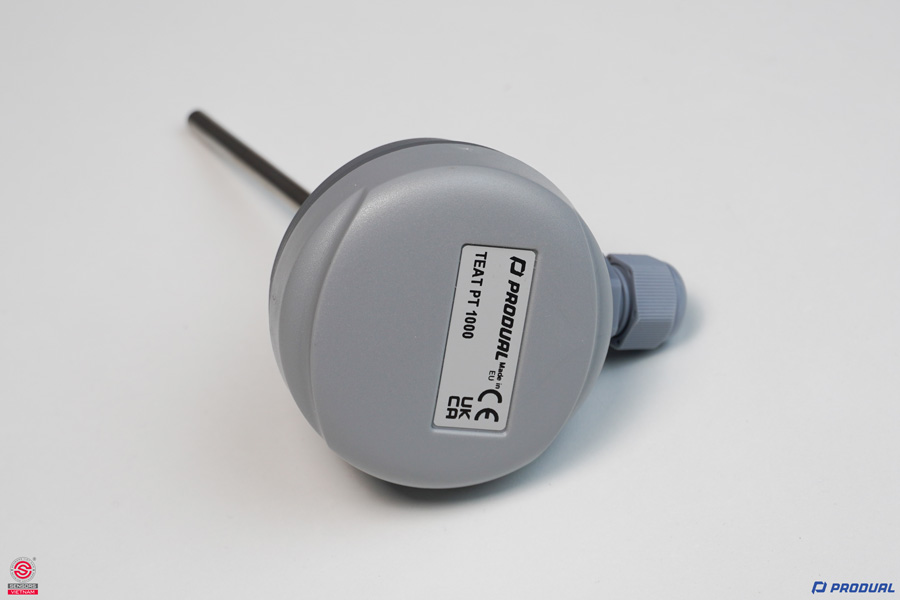

Thông số kỹ thuật của cảm biến nhiệt độ nước PT1000 TEAT PT1000:
- Dải đo 50 … +120 °C
- Ngõ ra PT1000
- Đầu dò thiết kế bằng thép không rỉ
- Thời gian đáp ứng nhanh
- Chiều dài đầu dò 80 mm, đường kính 8mm
- Gắn ống nước
- Xuất xứ Produal/Phần Lan
- Chứng chỉ CO/CQ

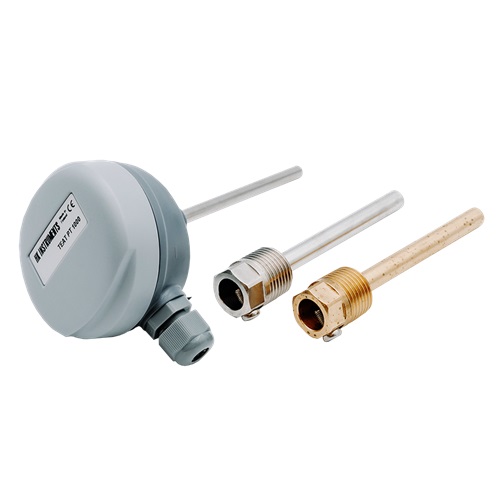

- Phụ kiện gắn ống nước Thermowell (Tùy chọn)
AT: thép không gỉ (AISI 300); ATH: thép chống axit (AISI 316L); ATM: đồng thau (MS362)
