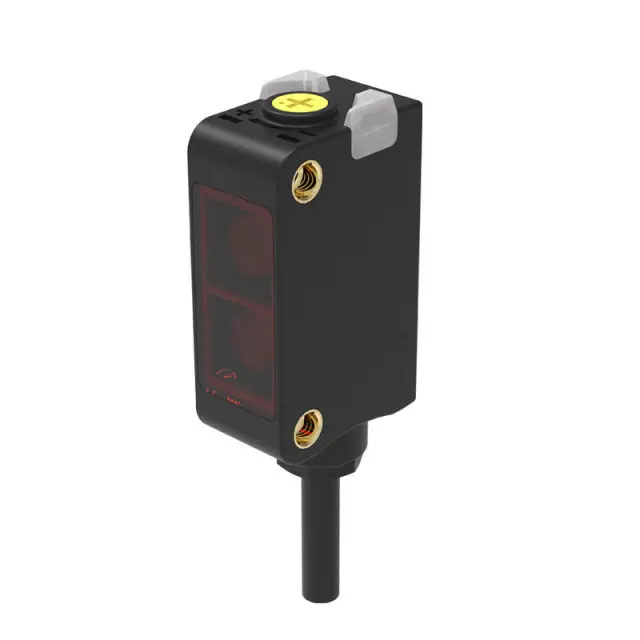

Cảm biến quang LANBAO PSE-YC35DPBR là dòng cảm biến quang điện phản xạ triệt tiêu nền (Background Suppression Photoelectric Sensor) của hãng LANBAO, được thiết kế để phát hiện vật thể không tiếp xúc trong các hệ thống tự động hóa công nghiệp. Sản phẩm có khoảng cách phát hiện từ 2 đến 350 mm, ngõ ra PNP, lựa chọn chế độ NO/NC, nguồn cấp 10 đến 30 VDC và cấp bảo vệ IP67.
Nhờ ứng dụng công nghệ triệt tiêu nền BGS (Background Suppression), cảm biến có khả năng phân biệt vật thể cần phát hiện với các đối tượng nằm phía sau phạm vi cài đặt, giúp hạn chế tín hiệu phát hiện sai do ảnh hưởng của nền.
Cảm biến quang PNP LANBAO PSE-YC35DPBR phù hợp sử dụng trong dây chuyền sản xuất tự động, hệ thống băng tải, máy đóng gói, máy lắp ráp linh kiện, hệ thống phân loại sản phẩm và nhiều ứng dụng điều khiển công nghiệp khác.
Đặc điểm nổi bật của cảm biến LANBAO PSE-YC35DPBR
Công nghệ phản xạ triệt tiêu nền BGS: Giúp cảm biến tập trung phát hiện vật thể trong phạm vi đã thiết lập, đồng thời hạn chế ảnh hưởng từ băng tải, vách máy hoặc các vật thể nằm phía sau.
Khoảng cách phát hiện có thể điều chỉnh: Dải phát hiện đến 350 mm cùng núm xoay điều chỉnh 5 vòng cho phép người sử dụng thiết lập khoảng cách phù hợp với từng ứng dụng.
Ngõ ra PNP, lựa chọn NO/NC: Thuận tiện kết nối với các bộ điều khiển PLC, module ngõ vào số và hệ thống điều khiển công nghiệp tương thích.
Nguồn sáng LED đỏ: Hỗ trợ việc căn chỉnh vị trí phát hiện và kiểm tra hướng chiếu sáng trong quá trình lắp đặt.
Thời gian đáp ứng 3,5 ms: Đáp ứng nhu cầu phát hiện vật thể trong nhiều dây chuyền sản xuất và hệ thống băng tải tự động.
Cấp bảo vệ IP67: Giúp bảo vệ thiết bị trước bụi và nước theo điều kiện thử nghiệm của cấp bảo vệ, phù hợp với nhiều môi trường công nghiệp.
Thiết kế nhỏ gọn: Thuận tiện lắp đặt tại những vị trí có không gian hạn chế trong máy móc và thiết bị tự động hóa.
Nguyên lý hoạt động của cảm biến quang phản xạ triệt tiêu nền
Cảm biến quang LANBAO PSE-YC35DPBR sử dụng nguyên lý phản xạ ánh sáng kết hợp công nghệ triệt tiêu nền (Background Suppression). Bộ phát phát ra ánh sáng LED đỏ có bước sóng 630 nm hướng về vật thể. Ánh sáng phản xạ trở lại bộ thu, nơi hệ thống quang học xác định vị trí phản xạ để phân biệt vật thể nằm trong phạm vi phát hiện với nền phía sau. Khi vật thể xuất hiện trong khoảng cách đã cài đặt, cảm biến sẽ thay đổi trạng thái ngõ ra NPN. Những vật thể nằm ngoài phạm vi phát hiện được thiết lập sẽ được hạn chế ảnh hưởng đến tín hiệu đầu ra. Công nghệ này giúp cảm biến hoạt động hiệu quả trong các ứng dụng có nền phía sau gần vật thể, chẳng hạn như băng tải, khung máy, vách kim loại hoặc các kết cấu cơ khí công nghiệp.
Ứng dụng của cảm biến quang LANBAO PSE-YC35DPBR
Dây chuyền sản xuất tự động: Phát hiện sản phẩm và linh kiện tại các vị trí kiểm tra.
Hệ thống băng tải: Phát hiện vật thể di chuyển và hạn chế ảnh hưởng của nền băng tải.
Máy đóng gói: Kiểm tra sự hiện diện của hộp, bao bì và sản phẩm.
Máy lắp ráp tự động: Xác định sự có mặt hoặc vị trí của linh kiện.
Hệ thống phân loại sản phẩm: Cung cấp tín hiệu đầu vào cho PLC để điều khiển cơ cấu phân loại.
Máy móc công nghiệp: Phát hiện vật thể trong các khu vực có không gian lắp đặt hạn chế.
Đèn báo trạng thái và chức năng bảo vệ
Cảm biến được trang bị đèn LED hiển thị trạng thái, giúp người sử dụng thuận tiện theo dõi trong quá trình lắp đặt và vận hành. Ngoài ra, cảm biến có kích thước điểm sáng khoảng Ø18 mm tại khoảng cách 350 mm, giúp người sử dụng đánh giá khả năng phát hiện các vật thể có kích thước phù hợp.
Kết nối điện và lựa chọn chế độ hoạt động
Cảm biến quang PSE-YC35DPBR sử dụng nguồn cấp 10 đến 30 VDC, ngõ ra transistor PNP và hỗ trợ lựa chọn chế độ NO/NC. Cảm biến sử dụng cáp PVC dài 2 m, thuận tiện kết nối với PLC và các thiết bị điều khiển công nghiệp. Khi đấu nối, cần xác định chính xác dây cấp nguồn, dây tín hiệu ngõ ra và dây lựa chọn chế độ hoạt động theo sơ đồ chính thức của nhà sản xuất. Đặc biệt, không nên tự thay đổi kết nối dây lựa chọn NO/NC khi chưa kiểm tra hướng dẫn kỹ thuật.
Các model thuộc dòng PSE-YC35 có cùng nguyên lý phản xạ triệt tiêu nền, nguồn sáng LED đỏ và khoảng cách phát hiện danh định đến 350 mm.
THÔNG SỐ KỸ THUẬT CẢM BIẾN QUANG LANBAO PSE-YC35DPBR
- Loại cảm biến: Cảm biến quang điện
Nguyên lý hoạt động: Phản xạ triệt tiêu nền (Background Suppression)
Khoảng cách phát hiện: 2 đến 350 mm
Điều chỉnh khoảng cách: Núm xoay 5 vòng
Nguồn sáng: LED đỏ
Bước sóng: 630 nm
Điện áp hoạt động: 10 đến 30 VDC
Dòng tiêu thụ: ≤ 20 mA
Kiểu ngõ ra: PNP
Chế độ hoạt động: NO/NC, lựa chọn được
Dòng tải ngõ ra tối đa: 100 mA
Thời gian đáp ứng: 3,5 ms
Độ trễ (Hysteresis): Dưới 5%
Nhiệt độ hoạt động: -25 đến +55°C
Cấp bảo vệ: IP67
Vật liệu vỏ: PC + ABS
Vật liệu thấu kính: PMMA
Kiểu kết nối: Cáp PVC
Chiều dài cáp: 2 m
Khối lượng: Khoảng 50 g
Chứng chỉ CO/CQ
Xuất xứ LANBAO/China
Bảo hành 2 năm chính hãng
Lưu ý: Khoảng cách phát hiện được xác định theo vật chuẩn. Với các vật thể có màu sắc, độ phản xạ hoặc bề mặt khác nhau, khoảng cách phát hiện thực tế có thể thay đổi.
Phụ kiện đi kèm cảm biến quang LANBAO PSE-YC35DPBR
Theo thông tin của nhà sản xuất, phụ kiện tiêu chuẩn bao gồm:
02 vít M3.
Giá đỡ lắp đặt ZJP-8.
Tài liệu hướng dẫn sử dụng.
Mua cảm biến quang LANBAO PSE-YC35DPBR tại Việt Nam
Sensors Việt Nam cung cấp các dòng cảm biến quang điện LANBAO phục vụ hệ thống tự động hóa, máy móc và dây chuyền sản xuất công nghiệp. Chúng tôi hỗ trợ tư vấn lựa chọn cảm biến quang phản xạ, cảm biến quang thu phát độc lập, cảm biến quang phản xạ gương và cảm biến quang phản xạ triệt tiêu nền, đồng thời hỗ trợ kiểm tra khả năng thay thế các model cảm biến đang sử dụng. Khách hàng có nhu cầu tìm hiểu hoặc đặt mua cảm biến quang LANBAO vui lòng liên hệ Sensors Việt Nam để được tư vấn kỹ thuật và báo giá.
