Công tắc chênh áp AHU được thiết kế để giám sát hệ thống xử lý không khí trong tòa nhà, nhà xưởng và khu vực sản xuất công nghiệp. Nó là yếu tố có tầm quan trọng trong việc quyết định hiệu suất vận hành, tuổi thọ thiết bị, cũng như sự an toàn trong toàn hệ thống HVAC.
Bài viết này của Sensors Việt Nam sẽ tổng hợp các thông tin để giúp bạn hiểu rõ hơn về công tắc chênh lệch áp suất AHU - ứng dụng, nguyên lý hoạt động, lẫn những điều cần biết để lựa chọn thiết bị phù hợp với dự án.
KHÁI QUÁT VỀ HỆ THỐNG AHU
AHU (Air Handling Unit) là thiết bị xử lý không khí đang được ứng dụng rất rộng rãi trong các hệ thống HVAC hiện đại.
Hệ thống này được ví như "trái tim" của hệ thống thông gió. Nó giữ vai trò tiên quyết trong quá trình điều chỉnh nhiệt độ, độ ẩm, độ sạch và phân phối luồn khí tươi trong các công trình lớn - điển hình như tòa nhà văn phòng, chung cư, trung tâm thương mại, nhà máy sản xuất, bệnh viện và phòng sạch.
Có thể nói, AHU là giải pháp quan trọng không thể thiếu trong hệ thống HVAC/BMS nhằm đảm bảo môi trường luôn an toàn và thoải mái.

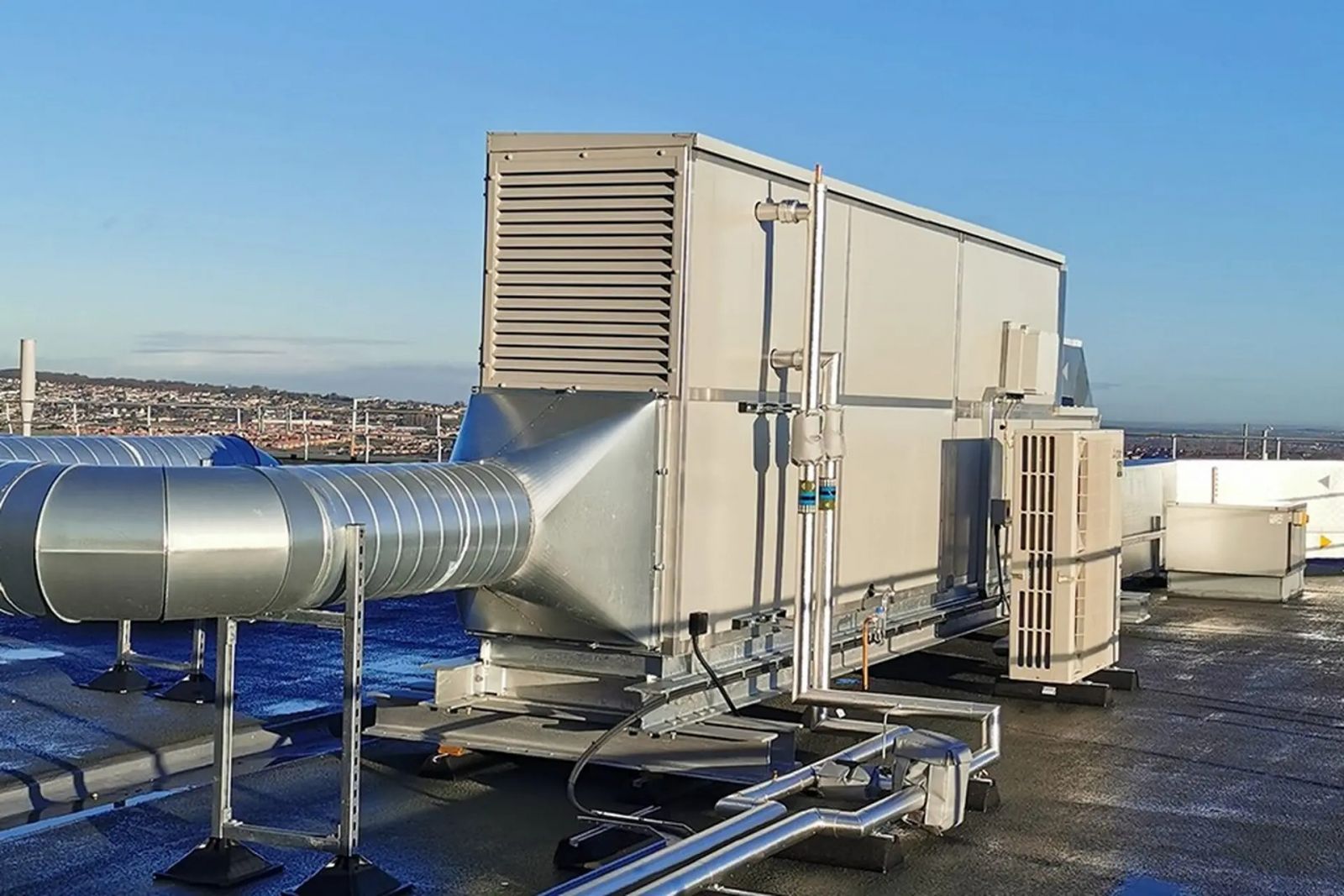

AHU là trái tim của hệ thống HVAC
XEM THÊM: PHÂN LOẠI NGÕ RA: CẢM BIẾN CO 4-20MA/0-10V/MODBUS RTU (RS-485)
CÔNG TẮC CHÊNH ÁP AHU LÀ GÌ?
Công tắc chênh áp AHU là thiết bị được ứng dụng trong việc giám sát sự chênh lệch áp suất giữa hai vị trí khác nhau trong cùng một hệ thống thông gió.
Thiết bị sẽ so sánh áp suất tại hai điểm (áp suất cao và áp suất thấp) trong cùng một thời điểm. Nếu chênh áp vượt quá ngưỡng cài đặt ban đầu thì nó sẽ kích hoạt tín hiệu điện để phát đi cảnh báo hoặc điều khiển các thiết bị có liên quan nhằm đảm bảo sự cân bằng áp suất liên tục.
Thông thường, các công tắc đo chênh lệch áp suất AHU chủ yếu được dùng để giám sát áp suất rơi bộ lọc không khí. Khi bộ lọc có dấu hiệu tắc do bụi bẩn bám đầy, áp suất sẽ tăng lên. Lúc này, công tắc sẽ nhận diện và phát tín hiệu cảnh báo để vệ sinh/sửa chữa hoặc thay lọc mới.
Công tắc chênh áp AHU được dùng để giám sát áp suất bộ lọc không khí
XEM THÊM: CẢM BIẾN KHÍ CO CHỐNG CHÁY NỔ EVIKON E2670-CO CÓ ĐÁNG TIỀN?
TẦM QUAN TRỌNG CỦA CÔNG TẮC CHÊNH ÁP AHU
Trong hệ thống HVAC/BMS, công tắc chênh áp AHU có tầm quan trọng đặc biệt:
Giám Sát Bộ Lọc Không Khí
Ứng dụng quan trọng nhất của công tắc này là giám sát bộ lọc không khí. Khi bộ lọc bị bụi bẩn bám lâu ngày thì sức cản của không khí qua nó cũng tăng lên, điều này dẫn đến độ chênh áp tăng. Công tắc chênh lệch áp suất AHU sẽ nhanh chóng phát hiện và cảnh báo, nhằm báo cáo các vấn đề:
- Bộ lọc cần vệ sinh hoặc thay mới
- Hiệu suất lọc không khí đang giảm
- Tiếng ồn từ quạt đang hoặc có thể tăng
- Mức tiêu thụ năng lượng đang hoặc sẽ tăng lên đáng kể vì quạt bắt buộc phải hoạt động mạnh hơn.
Kiểm Soát Hoạt Động của Hệ Thống HVAC
Ngoài giám sát và cảnh báo các vấn đề có liên quan đến bộ lọc, công tắc chênh áp AHU còn được ứng dụng với các mục đích sau đây:
- Giám sát trạng thái quạt trong hệ thống HVAC - xem quạt hoạt động đúng cách hay không.
- Phát hiện sớm các nguy cơ hoặc sự cố của quạt để có cách ngăn ngừa/bảo dưỡng/sửa chữa hợp lý.
- Đảm bảo chất lượng không khí luôn duy trì ở mức yêu cầu.
Ứng Dụng Trong Phòng Sạch
Trong các phòng sạch và môi trường yêu cầu mức độ vệ sinh cao như phòng mổ, phòng trồng cấy mô, phòng dược, phòng vacxin… công tắc đo chênh lệch áp suất AHU đóng vai trò cực kỳ quan trọng trong việc duy trì áp suất giữa các khu vực có độ sạch khác nhau.
Điều này sẽ ngăn ngừa sự xâm nhập của vi khuẩn, bụi, tạp chất… từ khu vực có áp suất thấp hơn vào phòng sạch.
Công tắc chênh áp AHU được ứng dụng rộng rãi trong phòng sạch
XEM THÊM: TRÊN TAY VÀ ĐÁNH GIÁ CẢM BIẾN NHIỆT ĐỘ VÀ ĐỘ ẨM PHÒNG HTS201-M1A6 VÀ HTS201-M1A6D1
CÔNG TẮC CHÊNH ÁP AHU HOẠT ĐỘNG RA SAO?
Bây giờ, chúng ta hãy cùng xem công tắc chênh áp AHU hoạt động ra sao nhé!
Cấu Tạo Công Tắc Đo Chênh Áp AHU
Một công tắc chênh áp AHU thường bao gồm các thành phần chính sau:
- Màng cảm biến: Khu vực nhận và phản ứng với áp suất không khí.
- Lò xo đàn hồi: Bộ phận này chịu trách nhiệm tạo lực phản hồi, đồng thời xác định ngưỡng cắt áp suất.
- Bộ phận truyền động: Khu vực nhận tín hiệu từ màng cảm biến và bật/tắt công tắc điện.
- Tiếp điểm điện: Bộ phận có nhiệm vụ đóng/ngắt mạch điện điều khiển.
- Núm điều chỉnh: Cài đặt ngưỡng áp suất và các thông số quan trọng khác trong công tắc.
Công tắc chênh lệch áp suất AHU có cấu tạo đơn giản và nhỏ gọn
XEM THÊM: CÔNG TẮC CHÊNH ÁP LÀ GÌ? CẤU TẠO, NGUYÊN LÝ HOẠT ĐỘNG VÀ ỨNG DỤNG
Nguyên Lý Vận Hành Công Tắc Chênh Áp AHU
Công tắc chênh áp AHU hoạt động dựa trên nguyên lý đo áp suất giữa hai cổng kết nối - cổng High (áp suất cao) và cổng Low (áp suất thấp).
Khi sự chênh lệch áp suất tăng lên và vượt quá ngưỡng cài đặt thì lực tác động sẽ làm màng cảm biến bị biến dạng → kích hoạt micro switch để ngắt / đóng mạch điện → gửi tín hiệu về tủ điều khiển / BMS.
Tín hiệu từ công tắc chênh áp AHU có thể được sử dụng để điều khiển bật/tắt quạt, phát tín hiệu báo động thông qua còi/đèn LED hoặc ghi nhật ký sự cố.
Công tắc chênh áp AHU có nguyên lý vận hành đơn giản nhưng hiệu quả
XEM THÊM: TRÊN TAY VÀ ĐÁNH GIÁ CẢM BIẾN HỒNG NGOẠI ĐO NHIỆT ĐỘ PUA2-751-HT
Rõ ràng, công tắc đo chênh áp AHU là thành phần quan trọng không thể thiếu trong các hệ thống HVAC/BMS. Với thiết kế nhỏ gọn nhưng hoạt động mạnh mẽ và có tính ứng dụng cực kỳ cao, thiết bị chắc chắn sẽ là người đồng hành đáng tin cậy, đảm bảo luồng khí sạch/ổn định liên tục trong các toà nhà, phòng sạch, khu vực sản xuất.
Khi chọn mua công tắc chênh áp AHU, hãy cân nhắc kỹ lưỡng các yêu tố như xuất xứ thương hiệu, dải đo, môi trường hoạt động và khả năng tích hợp hệ thống… Mọi thông tin tư vấn và nhu cầu mua công tắc chênh áp AHU vui lòng liên hệ trực tiếp cho Sensors Việt Nam để được hỗ trợ tận tình nhất.
