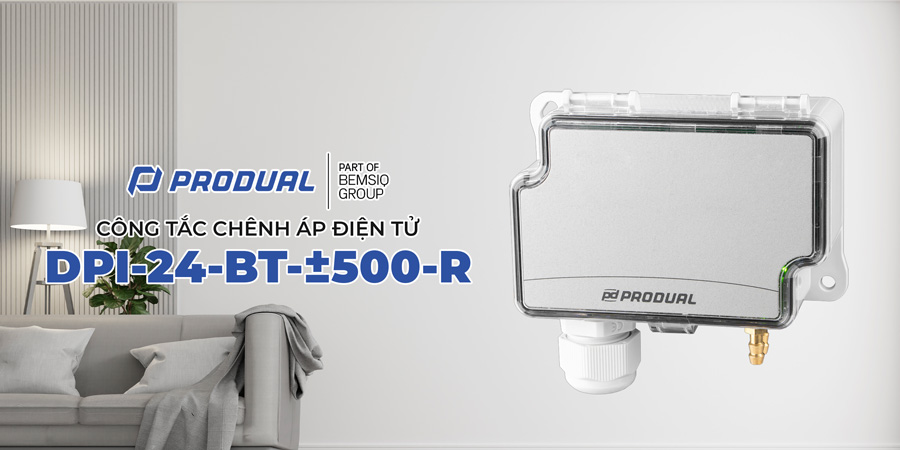

CÔNG TẮC CHÊNH ÁP ĐIỆN TỬ DPI-24-BT-±500-R là công tắc chênh áp điện tử dùng để giám sát và cảnh báo khi áp suất chênh lệch vượt quá ngưỡng cài đặt trong hệ thống HVAC. Thiết bị kết hợp hai chức năng trong cùng một sản phẩm:
Công tắc chênh áp relay on/off để kích hoạt cảnh báo hoặc điều khiển thiết bị.
Bộ truyền tín hiệu chênh áp cung cấp tín hiệu analog phục vụ hệ thống điều khiển.
Ngoài ra, khi kết hợp với đầu dò FloXact™, thiết bị có thể tính toán lưu lượng gió trong ống gió hoặc lưu lượng quạt ly tâm, từ đó điều khiển relay dựa trên lưu lượng không khí.
CẤU TẠO CÔNG TẮC CHÊNH ÁP PRODUAL DPI-24-BT-±500-R
Thiết bị được thiết kế với các thành phần chính:
Cảm biến chênh áp điện tử dùng để đo chênh lệch áp suất không khí.
Bộ xử lý tín hiệu tính toán giá trị chênh áp hoặc lưu lượng gió.
Relay điều khiển dùng để kích hoạt cảnh báo hoặc điều khiển thiết bị.
Ngõ ra analog gồm tín hiệu 0-10V và 4-20mA phục vụ hệ thống điều khiển.
Giao diện cấu hình Bluetooth (BT) cho phép cài đặt thông số qua ứng dụng MyTool®.
Cổng kết nối ống áp suất để đo áp suất tại hai điểm trong hệ thống.
Vỏ thiết bị bảo vệ phù hợp lắp đặt trong môi trường kỹ thuật.
NGUYÊN LÝ HOẠT ĐỘNG CÔNG TẮC CHÊNH ÁP PRODUAL DPI-24-BT-±500-R
Thiết bị hoạt động dựa trên việc đo sự chênh lệch áp suất giữa hai điểm trong hệ thống.
Bước 1: Đo chênh áp
Cảm biến áp suất bên trong thiết bị đo sự chênh lệch áp suất giữa hai cổng đo.
Bước 2: Xử lý và tính toán
Bộ xử lý bên trong thiết bị chuyển đổi giá trị chênh áp thành tín hiệu analog hoặc giá trị lưu lượng gió khi kết hợp với đầu dò FloXact™.
Bước 3: Điều khiển relay
Khi giá trị đo vượt ngưỡng cài đặt, relay sẽ kích hoạt để bật/tắt thiết bị hoặc phát tín hiệu cảnh báo.
THÔNG SỐ KỸ THUẬT CÔNG TẮC CHÊNH ÁP PRODUAL DPI-24-BT-±500-R
- Dải đo chênh áp yêu cầu khi đặt hàng : ±100 Pa / ±250 / ±300 / ±500 Pa
- Đơn vị đo Pa
- Tích hợp vừa cảm biến vừa công tắc trên 1 thiết bị
- Tín hiệu đầu ra (4-20mA,0−10 V, 1 Relay)
- Giá trị chênh áp của 1 Relay có thể cái đặt bàng tool trong dải đo từ ±500 Pa
- Xuất xứ Produal / Phần lan
ỨNG DỤNG CÔNG TẮC CHÊNH ÁP PRODUAL DPI-24-BT-±500-R
Thiết bị được sử dụng rộng rãi trong các hệ thống giám sát áp suất không khí:
Giám sát bộ lọc gió (Filter monitoring)
Giám sát hoạt động quạt và blower
Giám sát áp suất cầu thang thoát hiểm
Giám sát áp suất phòng sạch (Cleanroom)
Giám sát áp suất lò hơi
Điều khiển lưu lượng gió trong hệ thống thông gió
MUA CÔNG TẮC CHÊNH ÁP PRODUAL DPI-24-BT-±500-R CHÍNH HÃNG TẠI SENSORS VIỆT NAM
Sensors Việt Nam chuyên cung cấp các thiết bị cảm biến và công tắc chênh áp Produal chính hãng, đầy đủ CO/CQ, tài liệu kỹ thuật và hỗ trợ kỹ thuật. Liên hệ Sensors Việt Nam để được tư vấn và báo giá CÔNG TẮC CHÊNH ÁP ĐIỆN TỬ PRODUAL DPI-24-BT-±500-R phù hợp cho các hệ thống HVAC, BMS, phòng sạch và hệ thống thông gió công nghiệp.
