CÔNG TẮC CHÊNH ÁP ĐIỆN TỬ PRODUAL DPI-24-2500-2R-AZ-D là công tắc chênh áp gió điện tử tiên tiến, hỗ trợ dải đo 0…2500 Pa. Thiết bị cho phép cài đặt setpoint chênh áp để kích hoạt 2 rơle độc lập với độ phân giải 1 Pa, hoạt động như công tắc báo động (on-off relay) và bộ truyền tín hiệu chênh áp/lưu lượng khí đa năng. Đặc biệt, sản phẩm có ngõ ra analog kép độc lập (0-10 V và 4-20 mA) để truyền giá trị đo chênh áp hoặc lưu lượng khí liên tục đến hệ thống BMS, PLC hoặc thiết bị hiển thị khác. Tính năng automatic zeroing (-AZ) tự động hiệu chuẩn điểm zero mỗi 10 phút, đóng băng output tạm thời để tránh xung đột, loại bỏ drift hoàn toàn. Hỗ trợ tính toán lưu lượng với FloXact™ probe cho ống gió/quạt ly tâm. Màn hình hiển thị giá trị chênh áp hoặc lưu lượng realtime và trạng thái rơle. Cấu hình linh hoạt qua nút bấm trên thiết bị hoặc công cụ ML-SER, tùy chỉnh đơn vị đo, hysteresis, delay, hướng rơle.

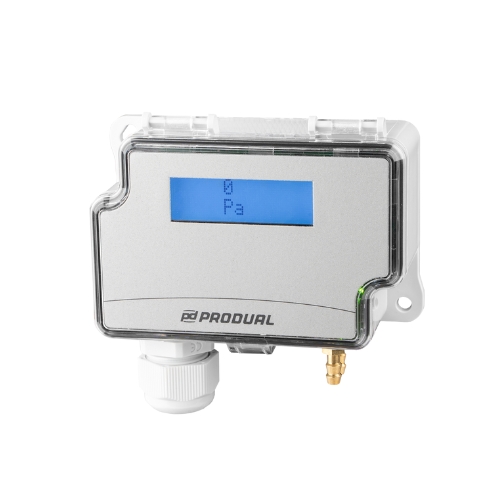

CẤU TẠO CỦA CÔNG TẮC CHÊNH ÁP ĐIỆN TỬ PRODUAL DPI-24-2500-2R-AZ-D
CÔNG TẮC CHÊNH ÁP ĐIỆN TỬ PRODUAL DPI-24-2500-2R-AZ-D thiết kế nhỏ gọn:
- Vỏ ABS + PC, IP54 chống bụi/nước.
- Cổng áp suất Ø5.2 mm (brass barbed) cho ống dẫn khí (+ cao / - thấp).
- Đầu nối spring-loaded (0.2…1.5 mm²), gland cáp M20.
- Lắp đặt tường/hộp với 2 lỗ Ø4.3 mm (một slotted).
- Kích thước: 102 × 96 × 36 mm, trọng lượng ~150 g.
- Nguồn 24 Vac/dc, tích hợp cảm biến piezoresistive, mạch automatic zeroing, 2 rơle (NO/NC/COM mỗi cái), ngõ ra analog kép độc lập (0-10 V và 4-20 mA), màn hình hiển thị giá trị chênh áp/lưu lượng và trạng thái rơle.
NGUYÊN LÝ HOẠT ĐỘNG CỦA CÔNG TẮC CHÊNH ÁP ĐIỆN TỬ PRODUAL DPI-24-2500-2R-AZ-D
Thiết bị đo chênh áp qua hai cổng, xử lý điện tử để:
- Kích hoạt 2 rơle độc lập khi chênh áp đạt setpoint (cài đặt riêng cho từng rơle trong 0…2500 Pa, độ phân giải 1 Pa).
- Xuất tín hiệu ngõ ra analog kép độc lập (0-10 V và 4-20 mA) để truyền giá trị đo chênh áp hoặc lưu lượng khí liên tục đến hệ thống điều khiển.
- Tính toán lưu lượng khí (FloXact™ hoặc K-value) và kích hoạt rơle dựa trên lưu lượng.
- Automatic zeroing (-AZ): Tự động hiệu chuẩn zero mỗi 10 phút, điều chỉnh điện tử trong 4 giây, đóng băng output để tránh xung đột, loại bỏ drift hoàn toàn.
- Màn hình hiển thị giá trị chênh áp/lưu lượng realtime và trạng thái rơle.
- Cấu hình hysteresis (0...50%), delay (0.5…20 s), hướng (rise/fall), đơn vị đo qua nút bấm hoặc ML-SER.
THÔNG SỐ KỸ THUẬT CỦA CÔNG TẮC CHÊNH ÁP ĐIỆN TỬ PRODUAL DPI-24-2500-2R-AZ-D
- Dải đo chênh áp: 0…2500 Pa (cài đặt yêu cầu: 0…1000 / 0…1500 / 0…2000 / 0…2500 Pa hoặc tùy chỉnh).
- Độ chính xác (25°C): ≤125 Pa: ±1.5% + ±2 Pa; >125 Pa: ±1.5% + ±1 Pa.
- Nhiệt độ hoạt động: -5…+50 °C (với -AZ).
- Độ ẩm: 0…95 %rH (không ngưng tụ).
- Nguồn: 21…35 Vdc / 24 Vac ±10%, tiêu thụ <80 mA (bình thường), <120 mA (trong zeroing).
- Ngõ ra tín hiệu:
- Analog: 0…10 V (>1 kΩ) và 4…20 mA (20…500 Ω) độc lập.
- Rơle: 2 rơle độc lập (30 Vdc / 6 A mỗi cái, NO/NC/COM), setpoint cài đặt riêng trong toàn dải.
- Đơn vị đo: Áp suất (Pa, kPa, mbar, inWC, mmWC); Lưu lượng (m³/s, m³/h, cfm, l/s); Vận tốc (m/s, ft/min).
- Zeroing: Automatic (-AZ) mỗi 10 phút (có thể manual bổ sung).
- Overpressure: Proof 25 kPa, burst 30 kPa.
- Response time: 0.5…20 s (selectable).
- Bảo vệ: IP54.
- Xuất xứ: Produal/Phần Lan, chứng chỉ CE/UKCA, CO/CQ đầy đủ.
- Bảo hành: 5 năm (theo nhà sản xuất).
ỨNG DỤNG CỦA CÔNG TẮC CHÊNH ÁP ĐIỆN TỬ PRODUAL DPI-24-2500-2R-AZ-D
CÔNG TẮC CHÊNH ÁP ĐIỆN TỬ PRODUAL DPI-24-2500-2R-AZ-D được sử dụng để:
- Báo động mất gió quạt, lọc bẩn kép trong HVAC/R (độ chính xác lâu dài nhờ AZ).
- Giám sát chênh áp cầu thang, phòng sạch, nồi hơi (cleanroom cần calibration hàng năm).
- Công tắc lưu lượng khí trong ống gió/quạt ly tâm (với FloXact™).
- Điều khiển bật/tắt quạt, damper hoặc báo động dựa trên chênh áp/lưu lượng.
- Tích hợp BMS nhờ ngõ ra analog kép + 2 rơle + màn hình hiển thị và automatic zeroing.
Sản phẩm giúp phát hiện sự cố sớm, tiết kiệm năng lượng và giảm chi phí bảo trì đáng kể nhờ automatic zeroing.
