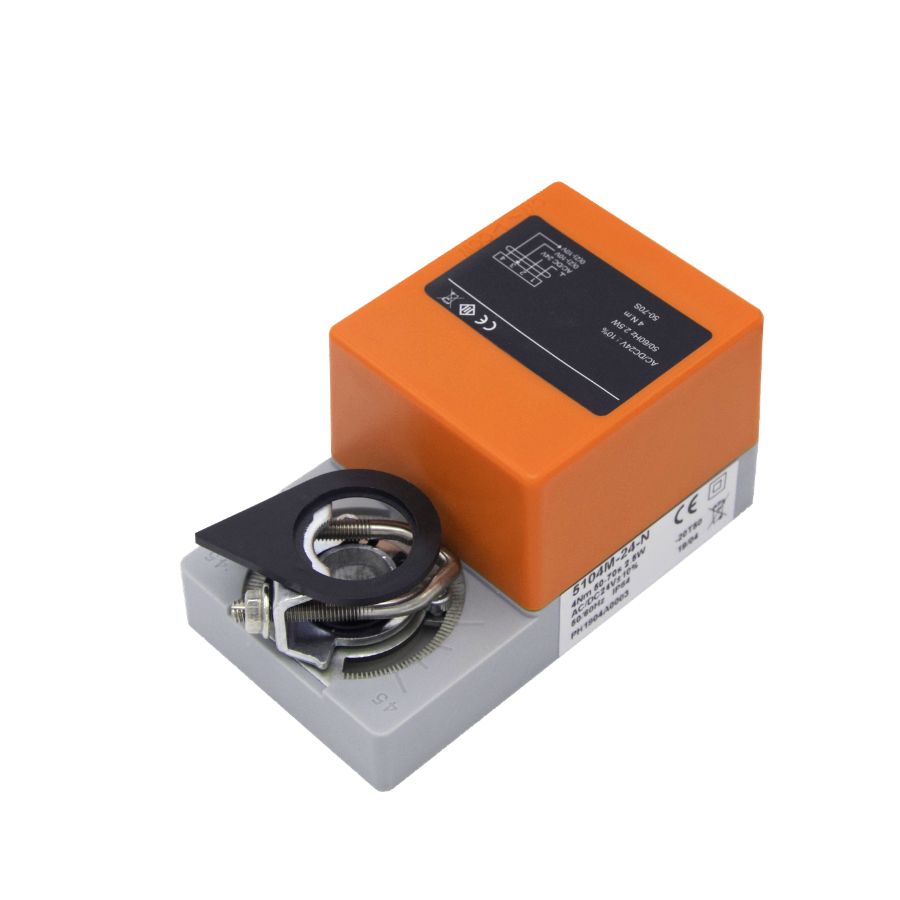

Động cơ van gió 2NM 5002N-24-S có mô-men xoắn 2Nm, thuộc nhóm thiết bị điều khiển van gió dùng trong HVAC, phù hợp cho các van gió kích thước nhỏ - trung bình và các ứng dụng cần đóng/mở chính xác, ổn định. Nhóm actuator 2Nm thường được dùng cho damper có diện tích nhỏ, nơi cần lực vừa đủ nhưng không gây cồng kềnh trong lắp đặt.
CẤU TẠO VÀ NGUYÊN LÝ VẬN HÀNH ĐỘNG CƠ VAN GIÓ 2NM 5002N-24-S
Cấu Tạo Cơ Bản
Động cơ van gió PHC 5002N-24-S được thiết kế gọn nhẹ, bền bỉ với các thành phần chính sau đây:
- Thân động cơ
- Motor điện
- Bộ truyền động
- Trục đầu ra
- Công tắc phụ (Auxiliary switch) phản hồi tín hiệu vị trí
- Nút điều chỉnh thủ công khi mất điện.
Thiết kế nhỏ gọn giúp lắp đặt dễ dàng trong không gian hẹp, lý tưởng cho các vị trí khó tiếp cận trong hệ thống ống gió.
Nguyên Lý Vận Hành
Động cơ van gió 5002N-24-S hoạt động dựa trên tín hiệu điều khiển ON/OFF từ hệ thống trung tâm (PLC, BMS, thermostat) - các bước cơ bản bao gồm:
BƯỚC 1 - Nhận tín hiệu: Động cơ nhận tín hiệu 2 điểm/3 điểm (ON/OFF) từ bộ điều khiển
BƯỚC 2 - Motor quay: Motor bên trong quay trục truyền động, kéo cánh van gió xoay
BƯỚC 3 - Điều chỉnh góc mở: Van gió xoay từ 0° - 90° để điều tiết lưu lượng gió
BƯỚC 4 - Dừng và giữ vị trí: Khi đạt góc mở yêu cầu, motor dừng và giữ vị trí, tiêu thụ công suất thấp
BƯỚC 5 - Override thủ công: Khi mất điện, có thể dùng tay gạt để điều chỉnh van.
Với thời gian chạy <30 giây, động cơ đáp ứng nhanh, giúp hệ thống HVAC điều chỉnh lưu lượng gió kịp thời.
ỨNG DỤNG CỦA ĐỘNG CƠ VAN GIÓ 2NM 5002N-24-S
Động cơ van gió 2NM 5002N-24-S được sử dụng rộng rãi trong nhiều lĩnh vực:
- Hệ thống AHU & FCU: Điều chỉnh lưu lượng gió cấp/hồi, duy trì nhiệt độ và áp suất ổn định.
- Thông gió tòa nhà: Kiểm soát gió tươi, gió thải, hồi gió, tăng áp cầu thang.
- Phòng sạch: Kiểm soát áp suất và lưu lượng gió chính xác cho ngành dược, điện tử.
- Trung tâm dữ liệu: Tối ưu luồng gió làm mát, giảm tiêu thụ điện năng.
- Van gió điều tiết tầng: Điều chỉnh gió cho từng khu vực, tiết kiệm năng lượng.
- Hệ thống thông gió nhà máy: Tự động hóa đóng/mở van gió, giảm can thiệp thủ công.
ƯU ĐIỂM NỔI BẬT CỦA ĐỘNG CƠ VAN GIÓ 2NM 5002N-24-S
Động cơ van gió 2NM 5002N-24-S được tin dùng rộng rãi bởi những ưu thế vượt trội:
- Lắp đặt tiện lợi: Cố định trên trục ga bằng thiết bị giữ đa năng.
- Điều khiển thủ công: Điều khiển thủ công thông qua các nút có sẵn trong hộp.
- Độ tin cậy cao: Bản thân bộ truyền động có khả năng bảo vệ quá tải.
- Tự động dừng mà không cần công tắc giới hạn.
- Giới hạn cơ học: Có bộ điều khiển giới hạn cơ học bên trong.
- Tín hiệu đầu ra: Xuất tín hiệu với mức 0-100%.
THÔNG SỐ KỸ THUẬT CỦA ĐỘNG CƠ VAN GIÓ 2NM 5002N-24-S
- Model: 5002N-24-S
- Mô-men xoắn: 2Nm
- Điện áp: AC/DC 24V (50/60Hz)
- Chế độ điều khiển: ON/OFF (2 điểm/3 điểm)
- Góc quay: 0° - 90° (tối đa 93°)
- Thời gian chạy: <30 giây
- Kích thước van phù hợp: ≤ 0.5m²
- Kích thước trục Tròn: Ø6 - 16mm/Vuông: 5 - 12mm
- Chiều dài trục tối thiểu: >50mm
- Công tắc phụ: Có tùy chọn 1 SPDT
- Override thủ công: Có
- Xuất xứ: PHC - CHINA
- Chứng chỉ: CE, CO/CQ đầy đủ
- Bảo hành: 2 năm.
Sensors Việt Nam cung cấp động cơ van gió 2Nm 5002N-24-S chính hãng, đầy đủ CO-CQ, giá cạnh tranh, hỗ trợ kỹ thuật tận tình. Quý khách vui lòng liên hệ trực tiếp để nhận báo giá và tư vấn chi tiết!
