Trong môi trường sản xuất công nghiệp hiện đại, tốc độ quay của động cơ/trục truyền động/bộ phận cơ khí cần được theo dõi sát sao trong suốt quá trình vận hành, bởi chỉ một sai lệch nhỏ (vài chục RPM) cũng có thể dẫn đến nguy cơ hỏng hóc thiết bị, giảm năng suất và thậm chí là ảnh hưởng an toàn lao động. Để làm được điều đó, các kỹ sư thường ứng dụng máy đo tốc độ vòng quay cầm tay.

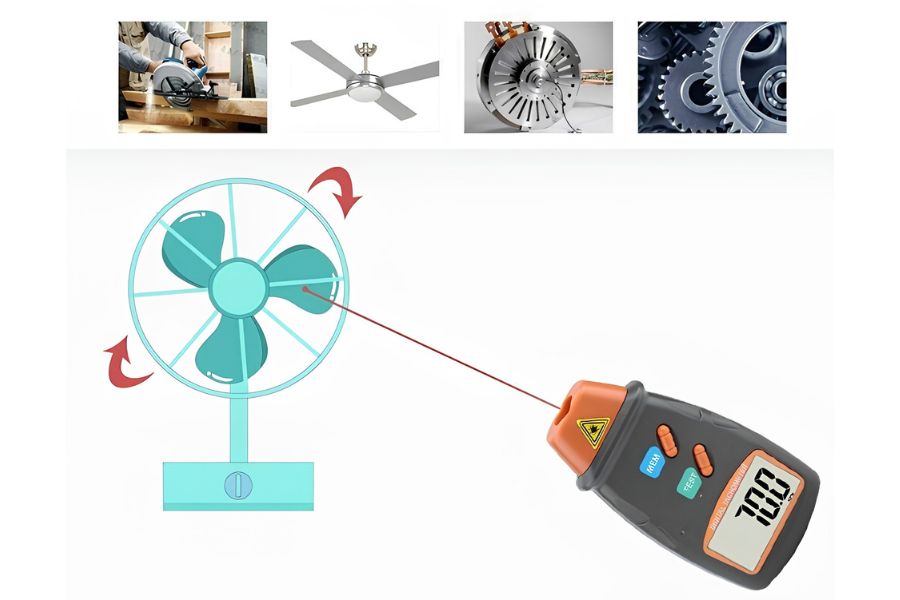

MÁY ĐO TỐC ĐỘ VÒNG QUAY CẦM TAY LÀ GÌ?
Máy đo tốc độ vòng quay cầm tay là thiết bị chuyên dùng để xác định số vòng quay trên mỗi phút (đơn vị RPM - Revolutions Per Minute) của các vật thể như động cơ điện, quạt công nghiệp, trục, motor, bánh răng và nhiều bộ phận cơ khí khác.
Máy đo vận tốc vòng quay cầm tay sở hữu thiết kế nhỏ gọn, thao tác sử dụng đơn giản, cho phép người dùng đo trực tiếp tại hiện trường mà không cần phải dừng dây chuyền hay tháo rời thiết bị.
Máy đo tốc độ vòng quay hiện nay thường được chia thành hai kiểu phổ biến:
- Đo tiếp xúc (Contact): Đầu đo phải chạm trực tiếp vào bộ phận quay để xác định chính xác tốc độ.
- Đo không tiếp xúc (Non-contact): Sử dụng laser /tia hồng ngoại lên bề mặt phản quang, cho phép đo tốc độ bộ phận quay từ xa một cách an toàn.
Nhiều dòng thiết bị đo tốc độ vòng quay cầm tay hiện đại được tích hợp cả hai chế độ trong một thiết bị, cho phép người dùng tuỳ chọn linh hoạt cho nhu cầu ứng dụng của mình.
→ Xem thêm: Máy đo độ dày lớp phủ cầm tay

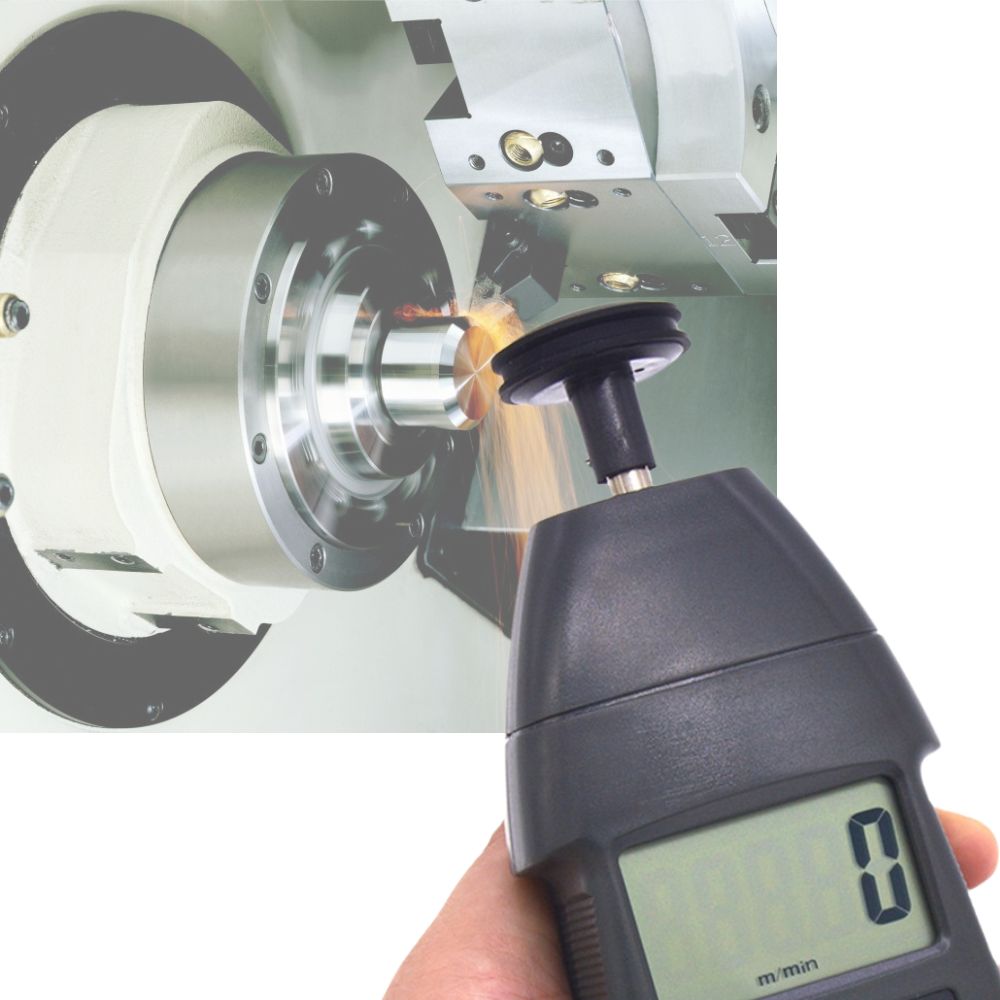

CẤU TẠO VÀ NGUYÊN LÝ VẬN HÀNH CỦA MÁY ĐO TỐC ĐỘ VÒNG QUAY CẦM TAY
Cấu Tạo Cơ Bản
Một máy đo tốc độ vòng quay cầm tay tiêu chuẩn thường được cấu thành từ các bộ phận chính sau đây:
- Thân máy: Thường được làm từ vỏ nhựa ABS/cao su chống sốc, thiết kế vừa tay.
- Cảm biến quang học/đầu đo tiếp xúc: Nhận tín hiệu tốc độ từ vật thể chuyển động (từ xa hoặc thông qua tiếp xúc trực tiếp).
- Bộ xử lý tín hiệu: Chuyển đổi xung tín hiệu nhận được thành giá trị RPM hoặc m/s.
- Màn hình hiển thị: Hiển thị kết quả đo trực quan, thường được trang bị thêm chức năng lưu MAX/MIN/LAST.
- Nguồn pin: Thường dùng pin AA hoặc pin 9V, cho phép sử dụng lâu dài.
→ Xem thêm: Máy đo độ cứng vật liệu cầm tay
Nguyên Lý Vận Hành
Đối với máy đo tốc độ vòng quay cầm tay không tiếp xúc:
→ Máy phát ra chùm tia laser/tia hồng ngoại.
→ Tia này gặp băng phản quang dán trên trục quay, mỗi lần phản xạ tương đương một vòng quay.
→ Bộ xử lý đếm số xung phản hồi trong một đơn vị thời gian và quy đổi ra đơn vị RPM.
Đối với máy đo vận tốc vòng quay cầm tay tiếp xúc:
→ Đầu đo (thường làm bằng chất liệu cao su/đầu côn) tiếp xúc trực tiếp với trục.
→ Chuyển động quay của trục truyền sang mạch xử lý bên trong máy, tạo ra xung điện tỷ lệ với tốc độ.
→ Từ đó tính ra đơn vị RPM hoặc tốc độ dài (m/min).
Độ chính xác của phép đo sẽ phụ thuộc vào chất lượng máy đo tốc độ vòng quay động cơ cầm tay - đặc biệt là tốc độ hoạt động của bộ vi xử lý và điều kiện môi trường (ánh sáng, rung động, khoảng cách đo).
→ Xem thêm: Cảm biến đo độ rung máy bơm

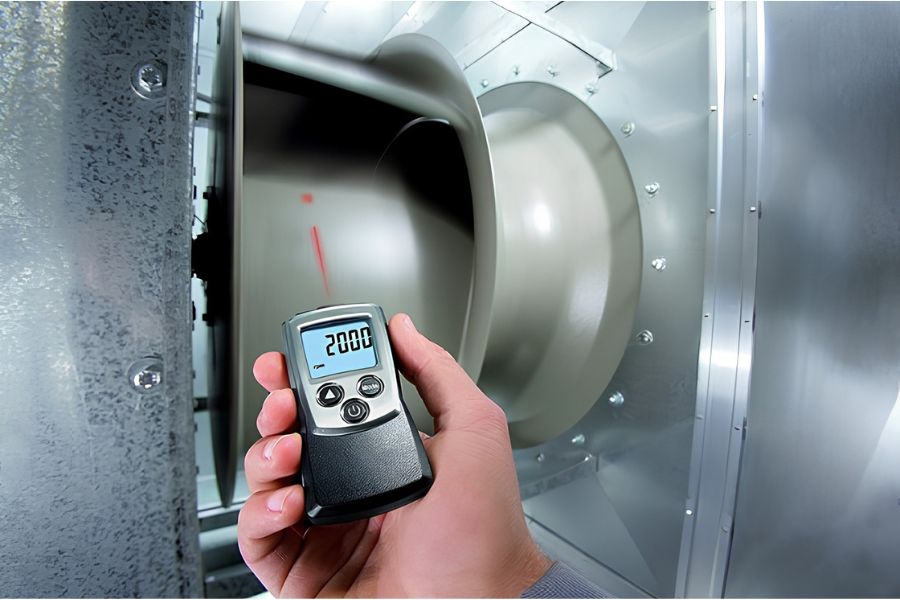

ỨNG DỤNG CỦA MÁY ĐO TỐC ĐỘ VÒNG QUAY CẦM TAY
Máy đo tốc độ vòng quay cầm tay/vòng tua động cơ cầm tay được sử dụng rộng rãi trong nhiều lĩnh vực:
- Bảo trì công nghiệp: Kiểm tra tốc độ motor, máy bơm, máy nén khí… trong các nhà máy sản xuất, khu công nghiệp.
- Ngành ô tô - xe máy: Đo tốc độ quay của trục khuỷu, hệ thống truyền động, căn chỉnh động cơ…
- Hệ thống HVAC: Đo tốc độ của quạt thông gió, quạt làm mát...
- Ngành dệt may - chế biến thực phẩm: Kiểm soát tốc độ băng tải, trục cuốn vải, con lăn...
- Năng lượng tái tạo: Máy đo tốc độ vòng quay motor cầm tay được dùng để giám sát tốc độ quay tua-bin gió, máy phát điện.
- Phòng thí nghiệm - R&D: Đo đạc và hiệu chuẩn thiết bị trong quá trình nghiên cứu - phát triển sản phẩm.
→ Xem thêm: Công tắc giới hạn an toàn
THÔNG SỐ KỸ THUẬT THAM KHẢO CỦA MÁY ĐO TỐC ĐỘ VÒNG QUAY CẦM TAY TIÊU BIỂU
Dưới đây là thông số kỹ thuật tiêu biểu của một số dòng máy đo tốc độ vòng quay cầm tay phổ biến:
- Dải đo (không tiếp xúc): 10 - 99,999 RPM
- Dải đo (tiếp xúc): 0.5 - 19,999 RPM
- Độ chính xác: ±0.05%
- Khoảng cách đo laser: 50 - 500mm (lý tưởng).
- Thời gian lấy mẫu: 0.5 - 1 giây
- Đơn vị đo: RPM, m/min, ft/min
- Độ phân giải (Resolution): 0.1 RPM (dải đo < 1,000 RPM); 1 RPM (dải đo 1,000 RPM)
- Màn hình hiển thị: Có
- Nguồn điện: Pin AA × 4 hoặc 9V
- Nhiệt độ hoạt động: 0 - 50°C
- Chức năng lưu trữ: MAX/MIN/LAST
- Tiêu chuẩn bảo vệ: IP40 - IP54 (tùy hãng).
→ Xem thêm: Cảm biến nhiệt độ PT100
NHÀ PHÂN PHỐI MÁY ĐO TỐC ĐỘ VÒNG QUAY CẦM TAY CHÍNH HÃNG - SENSORS VIỆT NAM
Sensors Việt Nam là nhà phân phối máy đo tốc độ vòng quay cầm tay chính hãng tại Việt Nam, cung cấp đa dạng sản phẩm từ các thương hiệu hàng đầu thế giới.
Với đội ngũ kỹ thuật giàu kinh nghiệm, chúng tôi đồng hành cùng khách hàng từ khâu tư vấn chọn thiết bị theo nhu cầu, hỗ trợ kỹ thuật trong và sau mua hàng, bảo hành, hiệu chuẩn cho đến bảo trì bảo dưỡng đúng quy trình.
Dù bạn cần thiết bị đo tốc độ vòng quay dành cho nhà máy, xưởng bảo trì hay phòng lab thì Sensors Việt Nam đều có thể cung ứng giải pháp phù hợp. Không những thế, chúng tôi còn là đại lý phân phối máy đo tốc độ vòng quay cầm tay sở hữu mức giá cạnh tranh - hợp lý, đầy đủ CO/CQ, giao hàng nhanh và hóa đơn VAT đầy đủ.
Mọi thông tin cần được tư vấn và nhu cầu đặt mua máy đo tốc độ vòng quay cầm tay chính hãng, bạn vui lòng liên hệ ngay với Sensors Việt Nam để nhận báo giá chính hãng và tư vấn kỹ thuật miễn phí!
