Trong bài viết hôm nay, chúng ta sẽ cùng review một cảm biến siêu âm nổi tiếng đến từ hãng PIL của Đức, đang được tin dùng trong nhiều trong các hệ thống xử lý nước, HVAC và tự động hóa công nghiệp - đó là cảm biến siêu âm đo mức P43-350-M30-PBT-I-CM12. Thiết bị này có phạm vi hoạt động lên tới 3,5 m và ngõ ra chuẩn công nghiệp 4-20mA.
THẾ MẠNH CỦA CẢM BIẾN SIÊU ÂM ĐO MỨC
Đầu tiên, chúng ta sẽ nói sơ qua về thế mạnh đặc biệt của công nghệ đo mức siêu âm. Hãy tưởng tượng, nếu bạn sử dụng cảm biến tiếp xúc thì phần đầu dò sẽ phải làm việc liên tục trong môi trường ăn mòn. Sau một thời gian thì chắc chắn sai số sẽ ngày càng tăng cao, thiết bị xuống cấp và bạn bắt buộc phải chi tiền cho việc bảo trì/sửa chữa. Đặc biệt, trong các bể nước thải, nơi có bùn, cặn và hơi ẩm cao thì các phương pháp đo truyền thống lại gặp nhiều khó khăn hơn nữa.
Đó là lý do mà công nghệ đo mức siêu âm ngày càng được tin dùng, nó cho phép thiết bị đo Làm việc từ khoảng cách an toàn - Không tiếp xúc môi chất - Không bị ăn mòn bởi chất lỏng - Không có bộ phận cơ khí chuyển động - Hoạt động ổn định trong nhiều năm - Tương thích nhiều môi trường công nghiệp khác nhau.
Mã sản phẩm: P43-350-M30-PBT-I-CM12 Có sẵn: 2 Cái
2-01

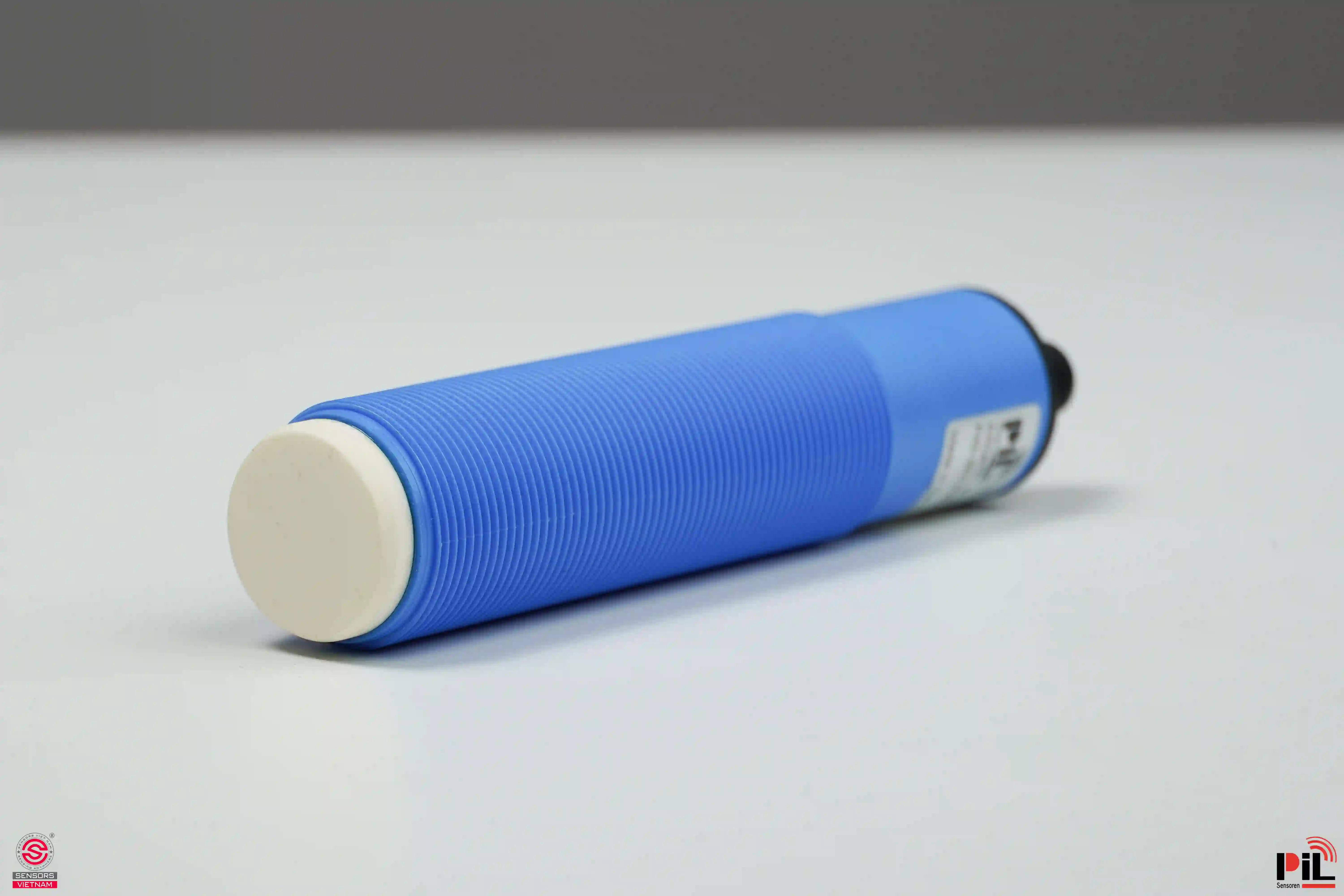

CẢM BIẾN SIÊU ÂM ĐO MỨC P43-350-M30-PBT-I-CM12 KHÔNG CHẠM, CHỈ NGHE
Một trong những điểm giúp cảm biến siêu âm đo mức P43-350-M30-PBT-I-CM12 ăn đứt phương pháp đo mức chất lỏng bằng phao cơ và cảm biến áp suất thuỷ tĩnh là nguyên lý hoạt động rất “công nghệ cao” nhưng cũng đơn giản vô cùng.

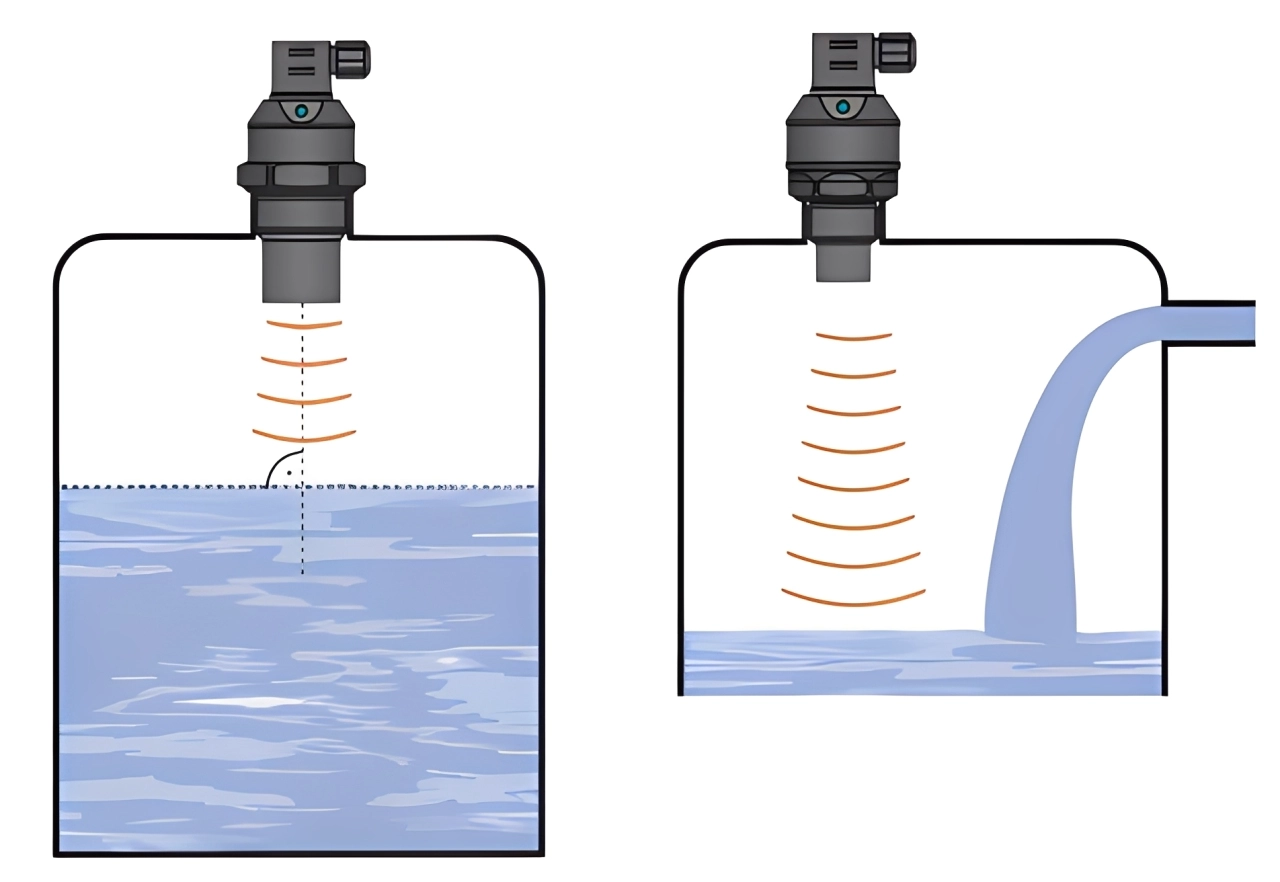

Khi hoạt động, cảm biến phát ra sóng âm ở tần số 130kHz (mức cao hơn tai người nghe được rất nhiều) → sóng này đập vào mặt chất lỏng rồi phản xạ ngược lại → Cảm biến đo thời gian sóng đi và về → bộ xử lý thông minh sẽ tính toán ra khoảng cách chính xác. Rất thông minh, không hề tiếp xúc, không lo hao mòn và cũng không cần vệ sinh đầu dò thường xuyên.
"VÙNG MÙ" CỦA CẢM BIẾN SIÊU ÂM ĐO MỨC P43-350-M30-PBT-I-CM12
Mặc dù được trang bị công nghệ sóng âm hiện đại, nhưng cảm biến siêu âm đo mức P43-350-M30-PBT-I-CM12 vẫn có một nhược điểm nhẹ - được gọi là “vùng mù cảm biến”.
Trong datasheet của hãng PIL nêu rõ, phạm vi hoạt động của thiết bị này nằm trong khoảng 300-3500 mm. Tức là vùng mù của nó sẽ là 300m. Khi điểm cần đo nằm gần hơn 300mm tính từ đầu cảm biến thì giá trị đo đôi khi sẽ bị sai lệch. Vấn đề này không phải lỗi thiết bị mà là đặc tính của sóng siêu âm - vùng gần đầu dò luôn có hiện tượng nhiễu do sóng chưa ổn định.
Vượt qua vùng mù đó thì cảm biến siêu âm P43-350-M30-PBT-I-CM12 bắt đầu đo chính xác. Khoảng cách đo từ 300mm đến 3500mm là tầm đo được nhà sản xuất đảm bảo độ chính xác cao nhất. Nhưng trong các điều kiện lý tưởng, cảm biến này thậm chí có thể đạt tầm đo mở rộng đến 4000mm. Đây là điểm cộng lớn nếu bồn chứa của bạn có chiều cao sát ngưỡng, nhưng vẫn còn dư địa an toàn.
CẢM BIẾN SIÊU ÂM ĐO MỨC P43-350-M30-PBT-I-CM12 PHÁT SÓNG ÂM THEO GÓC 8 ĐỘ
Có một chi tiết ít người để ý nhưng có tầm quan trọng đặc biệt, đó là chùm sóng siêu âm của cảm biến siêu âm đo mức P43-350-M30-PBT-I-CM12 phát ra theo góc 8 độ.
Nghĩa là nó không đo theo một đường thẳng tuyệt đối, mà sẽ nhô lên theo hình nón. Vì vậy khi lắp cảm biến P43-350-M30-PBT-I-CM12 trong bồn hình trụ nhỏ hoặc lắp đặt gần thành bồn thì sóng phản xạ từ vách có thể gây nhiễu.
Vì vậy, nhà sản xuất PiL khuyến cáo người dùng nên lắp cảm biến ở vị trí tâm bồn, tránh tối đa các vật cản trong bán kính hoạt động của chùm sóng.

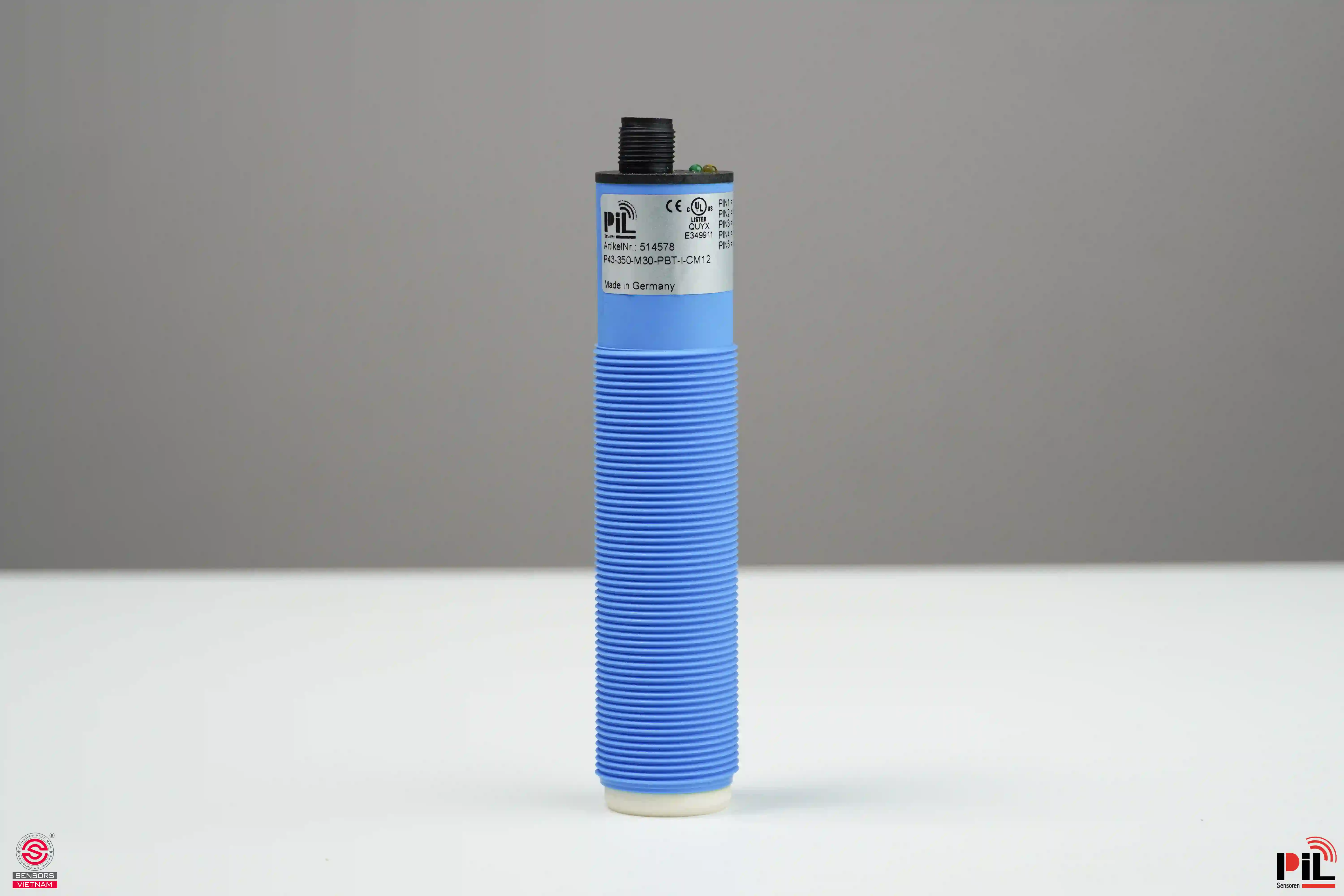

CẢM BIẾN SIÊU ÂM ĐO MỨC P43-350-M30-PBT-I-CM12 CHÍNH XÁC - ỔN ĐỊNH - DỄ TÍCH HỢP
Bây giờ chúng ta sẽ đến với những con số nói lên sức mạnh của cảm biến siêu âm đo mức P43-350-M30-PBT-I-CM12. Đầu tiên là độ phân giải 1mm và sai số lặp lại ±0,2% hoặc ±2mm. Nếu bồn cao khoảng 3 mét thì sai số đo trong thực tế chỉ dao động vài milimet. Độ tin cậy này đủ tốt cho hầu hết ứng dụng đo mức công nghiệp - từ bồn nước sinh hoạt, bồn dầu, đến bể xử lý nước thải.
Thêm một điểm giúp cảm biến siêu âm này ghi điểm là hệ số trôi nhiệt chỉ 0,02%/K. Tức là khi nhiệt độ môi trường thay đổi thì độ lệch số đo cũng không đáng kể. Bên cạnh đó, cảm biến cần khoảng 2 phút tính từ khi cấp điện để tự ổn định nội bộ, nên lúc này có thể thấy số đo hơi “nhảy”. Đừng lo, đây là quá trình bù nhiệt tự động, không phải lỗi.
Đặc biệt, cảm biến siêu âm đo mức P43-350-M30-PBT-I-CM12 sở hữu ngõ ra analog 4-20mA nên rất dễ tích hợp vào hệ thống điều khiển PLC, bộ hiển thị, biến tần mà không cần bộ chuyển đổi tín hiệu trung gian.
CẢM BIẾN SIÊU ÂM ĐO MỨC P43-350-M30-PBT-I-CM12 THIẾT KẾ CHUẨN CÔNG NGHIỆP
Vỏ cảm biến siêu âm đo mức P43-350-M30-PBT-I-CM12 được làm từ chất liệu PBT, đây là một loại nhựa kỹ thuật chống chịu hóa chất tốt và có trọng lượng nhẹ. Kết hợp với chuẩn bảo vệ lên đến IP67, thiết bị có thể chống bụi tuyệt đối và ngâm nước tạm thời ở độ sâu nhất định.
Với thiết kế này thì người dùng có thể lắp ngoài trời, trong nhà máy công nghiệp, khu vực có độ ẩm cao hoặc thường xuyên vệ sinh bằng vòi xịt áp suất mà không lo hư hỏng thiết bị.
Tuy nhiên, nhà sản xuất PIL cũng lưu ý là không để đầu cảm biến tiếp xúc trực tiếp với nước nóng trên 50°C hoặc hơi nước vì lớp màng rung siêu âm khá nhạy với nhiệt.
Bên cạnh đó, dải nhiệt độ hoạt động từ -15°C đến +70°C cũng đủ rộng để thiết bị hoạt động ổn định trong hầu hết nhà máy tại Việt Nam, kể cả những nơi có nắng nóng chiếu trực tiếp lên mái tôn.
ỨNG DỤNG THỰC TẾ CỦA CẢM BIẾN SIÊU ÂM ĐO MỨC P43-350-M30-PBT-I-CM12
Nhờ công nghệ siêu âm hiện đại và những ưu điểm nổi bật kể trên thì cảm biến siêu âm đo mức P43-350-M30-PBT-I-CM12 ngày càng được sử dụng rộng rãi để đo mức nước, dầu và các loại chất lỏng trong bồn chứa, tank và hệ thống xử lý nước.
Ngoài đo mức, cảm biến còn được sử dụng để đo khoảng cách, xác định vị trí vật thể, kiểm soát chiều cao sản phẩm, giám sát vật liệu trên băng tải, kiểm tra mức chứa trong thùng hoặc container và các ứng dụng tự động hóa công nghiệp.
Tuy nhiên, nếu môi trường ứng dụng có nhiều bọt khí, hơi hóa chất bốc mạnh, hoặc bồn quá nhỏ và nhiều vật cản phản xạ sóng thì cảm biến sóng siêu âm sẽ khó hoạt động ổn định. Trong trường hợp này, tốt nhất người dùng nên cân nhắc cảm biến radar hoặc cảm biến thủy tĩnh.
MUA CẢM BIẾN SIÊU ÂM ĐO MỨC P43-350-M30-PBT-I-CM12 CHÍNH HÃNG TẠI SENSORS VIỆT NAM
Tóm lại, cảm biến đo mức P43-350-M30-PBT-I-CM12 không mạnh nhất về tầm đo, nhưng chắc chắn sẽ là lựa chọn cân bằng giữa độ chính xác, độ bền và khả năng chống nước. Thiết bị này cũng đang sở hữu mức giá dễ tiếp cận cho các ứng dụng đo mức phổ biến trong nhà máy.
Cảm biến siêu âm đo mức P43-350-M30-PBT-I-CM12 của PIL - Germani đang được phân phối chính hãng bởi Sensors Việt Nam với đầy đủ chứng nhận, giá tốt, chế độ bảo hành 12 tháng chính hãng và dịch vụ tư vấn trước - trong - sau mua hàng hoàn toàn miễn phí.
Hãy liên hệ trực tiếp đến hotline hoặc truy cập website https://cambien.com.vn/ | https://www.sensors.vn/ để được hỗ trợ tư vấn cũng như đặt hàng với ưu đãi hấp dẫn ngay hôm nay nhé!
