Trong thực tế, đa phần các sự cố nghiêm trọng không xuất hiện đột ngột mà sẽ có dấu hiệu cảnh báo từ trước - điển hình là độ rung tăng dần trước đó vài tuần, thậm chí vài tháng. Lúc này, nếu chỉ đo độ rung định kỳ thì rất dễ bỏ sót giai đoạn phát triển đầu tiên của lỗi. Đây là lý do hệ thống giám sát rung động được các doanh nghiệp tin dùng để ghi nhận xu hướng, so sánh ngưỡng cơ sở và phát cảnh báo trước khi thiết bị thực sự hư hỏng.
HỆ THỐNG GIÁM SÁT RUNG ĐỘNG LÀ GÌ?
Hệ thống giám sát rung động là giải pháp theo dõi liên tục tình trạng cơ khí của động cơ, máy bơm, quạt, máy nén và các thiết bị quay khác trong nhà máy công nghiệp.
Bằng cách kết hợp cảm biến rung và PLC, SCADA hoặc hệ thống IoT, doanh nghiệp có thể phát hiện sớm các vấn đề bất thường, cảnh báo đúng thời điểm và lên kế hoạch bảo trì dự đoán cho phù hợp. Từ đó giảm thiểu thời gian dừng máy ngoài kế hoạch và hạn chế hư hỏng lan rộng.
TẦM QUAN TRỌNG CỦA VIỆC SỬ DỤNG HỆ THỐNG GIÁM SÁT RUNG ĐỘNG
Rung động luôn luôn tồn tại trong quá trình vận hành và được xem là “dấu hiệu sinh tồn” của các thiết bị quay. Khi rotor ở mức cân bằng tốt, ổ trục mới, lắp đặt đúng tâm và chân đế chắc chắn thì mức rung sẽ ổn định trong một dải xác định. Ngược lại, khi xuất hiện các vấn đề như lệch tâm trục, lỏng chân đế, mất cân bằng rotor, mòn bạc, hư ổ trục hay ăn mòn cánh quạt thì biên độ và tần số rung sẽ thay đổi theo một quy luật đặc trưng mà chỉ các công cụ chuyên dụng mới có thể phát hiện được ở giai đoạn sớm.
Một hệ thống giám sát rung động phù hợp và chất lượng không chỉ thể hiện được mức độ rung của máy móc, mà nó còn giải đáp được ba vấn đề quan trọng: máy móc đang rung ở mức độ nào, xu hướng rung tăng theo thời gian như thế nào và độ rung bất thường này có khả năng liên quan đến lỗi nào.
Xem thêm: Cảm biến đo độ rung động và nguyên lý hoạt động
GIÁ TRỊ THỰC TẾ CỦA HỆ THỐNG GIÁM SÁT RUNG ĐỘNG
Việc trang bị hệ thống giám sát rung động máy móc phù hợp và chất lượng mang lại nhiều lợi ích thực tế, rõ rệt nhất phải kể đến khả năng ngăn ngừa sự cố trước khi nó trở nên nghiêm trọng và gây dừng dây chuyền. Khi độ rung vượt ngưỡng cài đặt, hệ thống có thể gửi cảnh báo theo lộ trình đã thiết kế để hệ thống lập lệnh kiểm tra.
Với máy bơm, quạt hút, động cơ, quạt cấp gió và máy nén, việc trang bị hệ thống giám sát rung động giúp phát hiện sớm và giảm thiểu các rủi ro khó lường như như cháy động cơ do ổ trục kẹt, hư hỏng khớp nối, nứt vỏ máy bơm, rung truyền sang đường ống hay mất cân bằng cánh quạt tạo tải bất thường lên động cơ. Sự cố ổ trục nếu không được xử lý kịp thời thì có thể làm hỏng trục, rotor, stator và gây phát sinh chi phí thay thế lớn.
Hệ thống giám sát và chẩn đoán rung còn giúp doanh nghiệp chuẩn hóa dữ liệu vận hành. Các kỹ sư bảo trì có lịch sử rung chi tiết và chính xác theo ngày, ca, tải. Nhờ đó, việc lập kế hoạch bảo trì, dừng máy và đánh giá hiệu quả sau sửa chữa cũng trở nên trực quan hơn rất nhiều.
Đặc biệt, khi kết nối cảm biến rung với hệ thống IoT, dữ liệu rung có thể được giám sát từ xa, lưu trữ trên nền tảng đám mây và phân tích xu hướng dài hạn. Đây là cơ sở để xây dựng mô hình bảo trì dự đoán - dự báo thời điểm thiết bị cần bảo dưỡng dựa trên trạng thái thực tế.
Xem thêm: Cảm biến độ rung động và 4 phân loại phổ biến
CẤU TRÚC HỆ THỐNG GIÁM SÁT RUNG ĐỘNG
Một hệ thống giám sát rung động hoàn chỉnh thường có cấu trúc 4 tầng, gồm: tầng cảm biến, tầng thu thập và điều khiển, tầng trực quan hóa, tầng lưu trữ và phân tích dữ liệu.
Tầng cảm biến rung
Cảm biến rung là nhân vật cực kỳ quan trọng và không thể thiếu trong hệ thống giám sát rung động. Cảm biến đo độ rung thường được lắp trên vỏ máy, giá đỡ ổ trục hoặc vị trí gần nguồn rung. Thiết bị này có nhiệm vụ chính là đo lường và chuyển đổi dao động cơ học thành tín hiệu điện (4-20 mA, 0-10 V hoặc Modbus RTU) để truyền về PLC, BMS, DCS hoặc SCADA.
Với các ứng dụng giám sát liên tục, cảm biến vận tốc ngõ ra 4-20mA thường là lựa chọn phổ biến nhờ cân bằng giữa chi phí, độ bền và khả năng tích hợp.

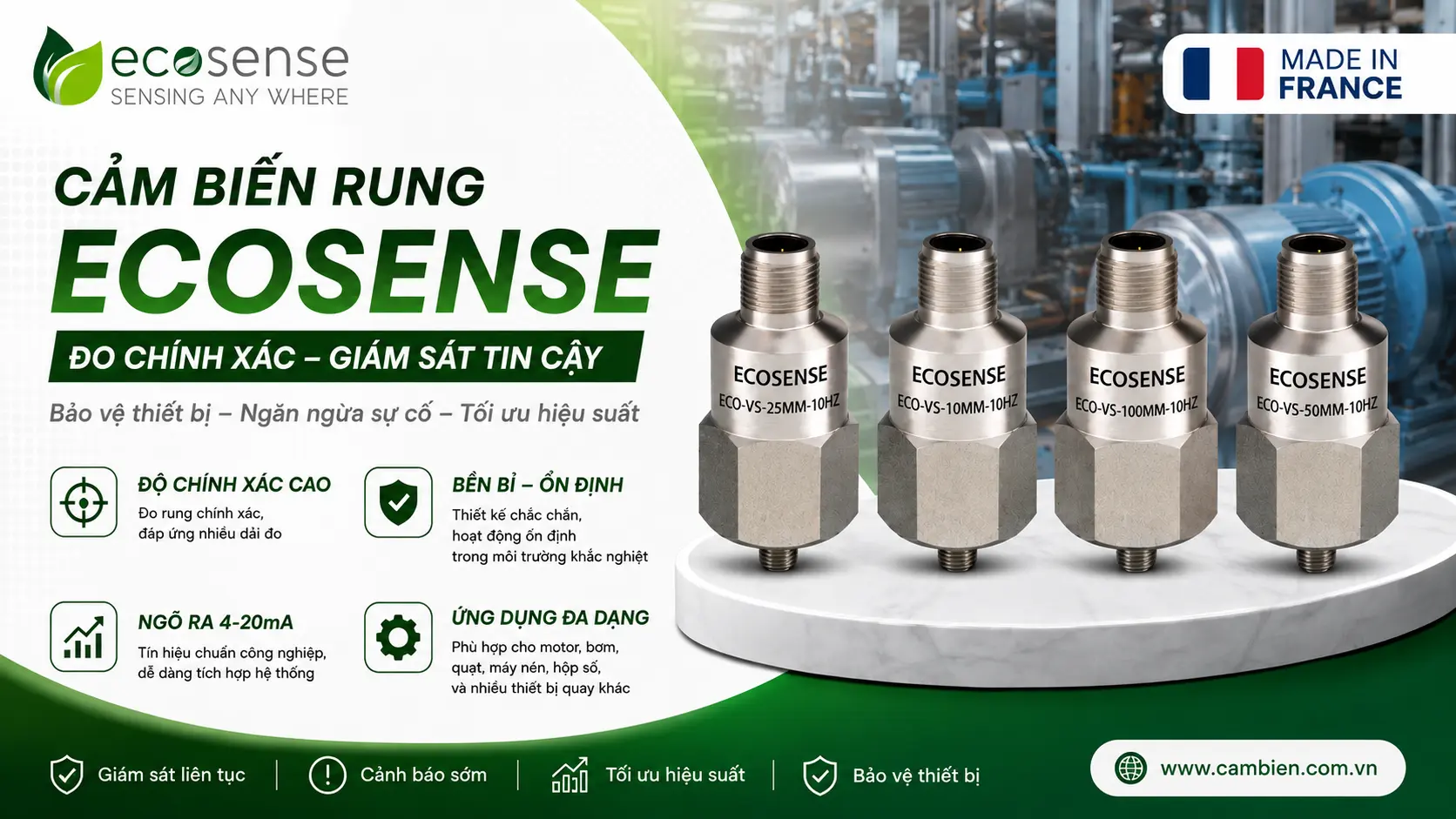

Ví dụ điển hình là dòng cảm biến đo độ rung ECO-VS của ECOSENSE (Pháp) có bốn model với bốn dải đo 0-10 mm/s, 0-25 mm/s, 0-50 mm/s và 0-100 mm/s RMS, kết hợp cùng ngõ ra 4-20mA. Thiết bị này cho phép người dùng tuỳ chọn dải phù hợp với từng nhu cầu ứng dụng, loại máy, tránh tình trạng tín hiệu quá nhỏ khó phân biệt hoặc quá rộng làm giảm độ phân giải.
Trong các hệ thống giám sát rung động cần chẩn đoán sâu hơn (phân biệt lỗi ổ trục, mất cân bằng, ăn khớp bánh răng) thì nên ưu tiên sử dụng cảm biến gia tốc có băng thông cao hơn và bộ thu thập dữ liệu động có chức năng hỗ trợ phân tích phổ FFT. Còn với mục tiêu cảnh báo mức rung tổng thể và bảo vệ thiết bị, cảm biến vận tốc RMS là đủ chức năng, tiết kiệm và dễ vận hành hơn.
Tầng PLC và bộ thu thập dữ liệu
Trong hệ thống giám sát rung động, PLC có nhiệm vụ chính là nhận tín hiệu từ cảm biến, sau đó lọc nhiễu, chuyển đổi giá trị, so sánh với ngưỡng cảnh báo cài đặt và kích hoạt các thiết bị đầu ra như còi báo, đèn báo, relay ngắt hoặc lệnh giảm tốc. Với các thiết bị quay quan trọng thì PLC nên có tối thiểu hai mức cảnh báo: mức cảnh báo sớm (để kỹ thuật viên kiểm tra) và mức báo động (để xử lý hoặc dừng thiết bị ngay lập tức).
Trong triển khai thực tế, logic cảnh báo trên hệ thống giám sát rung động nên được lập theo xu hướng thay vì chỉ theo giá trị tức thời.
Tầng SCADA và trực quan hóa
Trong hệ thống giám sát độ rung động, SCADA được dùng để hiển thị giá trị rung realtime, biểu đồ xu hướng, trạng thái cảnh báo và vị trí điểm đo trên sơ đồ. Từ đó giúp người vận hành và kỹ thuật viên nhìn được bức tranh toàn cảnh: đâu là điểm rung bất thường, tình trạng rung bất thường kéo dài bao lâu, thiết bị nào có xu hướng rung xấu nhất và cần ưu tiên xử lý trước…?
SCADA của hệ thống giám sát rung động thường sẽ hiển thị các thông số như: giá trị rung theo thời gian thực, ngưỡng cảnh báo và báo động, tốc độ thay đổi của mức độ rung trong 24 giờ hoặc 7 ngày và trạng thái hoạt động thực tế của máy. Bên cạnh đó, hệ thống nên có chức năng lưu lịch sử thời điểm, giá trị đỉnh, giá trị RMS, tình trạng tải… để phục vụ phân tích nguyên nhân/xu hướng rung sau này.
Tầng IoT và phân tích dữ liệu
IoT trong hệ thống giám sát rung động đóng vai trò mở rộng khả năng giám sát, vượt khỏi ranh giới phòng điều khiển. Dữ liệu từ PLC/gateway có thể được đẩy lên nền tảng đám mây, sau đó hiển thị trên web và ứng dụng di động. Nhờ đó, kỹ thuật viên có thể nhận cảnh báo, xem lịch sử rung và lên kế hoạch/phối hợp xử lý vấn đề nhanh chóng, hiệu quả hơn.
Tầng IoT cũng triển khai các chức năng nâng cao, gồm: phân tích xu hướng rung, so sánh mức độ rung giữa các thiết bị (thường là cùng loại), phát hiện bất thường bằng ngưỡng thích ứng/mô hình học máy... Tuy nhiên, giá trị lớn nhất của IoT trong hệ thống giám sát rung động vẫn là chuẩn hóa - lưu trữ dữ liệu và thiết lập quy trình phản ứng khi nhận được cảnh báo.
CHỌN CẢM BIẾN RUNG CHO HỆ THỐNG GIÁM SÁT RUNG ĐỘNG & HƯỚNG DẪN LẮP ĐẶT
Hiệu quả của một hệ thống giám sát rung động phụ thuộc rất nhiều vào khả năng hoạt động của cảm biến rung và vị trí lắp đặt của nó. Một cảm biến đo độ rung chất lượng nhưng lắp sai vị trí thì vẫn có thể cho dữ liệu sai lệch - còn một cảm biến rung phù hợp, chất lượng và lắp đúng điểm đo sẽ phát huy tối đa hiệu suất, giúp phát hiện lỗi sớm hơn.
Khi lựa chọn cảm biến rung công nghiệp, người dùng cần quan tâm đến dải đo, độ phân giải, dải tần, tín hiệu ngõ ra, cấp bảo vệ, nhiệt độ làm việc và khả năng chống chịu trong các điều kiện môi trường cụ thể.
Ví dụ: Cảm biến vận tốc có ngõ ra 4-20 mA, với dải 0-25 mm/s sẽ phù hợp hệ thống nhiều động cơ, máy bơm và quạt vừa và nhỏ; dải đo 0-50 mm/s hoặc 0-100 mm/s sẽ lý tưởng với máy móc có độ rung nền cao hoặc yêu cầu giám sát biên độ lớn hơn. Ngõ ra tín hiệu 4-20mA được sử dụng phổ biến vì có thể nối trực tiếp vào PLC mà không cần bộ chuyển đổi trung gian.
Với hệ thống giám sát rung động cơ, máy bơm và quạt, vị trí lắp cảm biến rung nên là ổ trục phía không tải và phía tải, đo theo hướng ngang, dọc và trục (nếu điều kiện cho phép). Nếu chỉ có thể lắp một điểm thì cần ưu tiên vị trí ngang gần ổ trục có tải, vì hướng này nhạy với mất cân bằng, lệch tâm và hư ổ trục. Với quạt thì cần lắp cảm biến để kiểm tra độ rung ở cả thân vỏ, giá đỡ ổ trục và chân đế để phát hiện sớm hiện tượng lỏng kết cấu.
Cảm biến rung phải được gắn chắc chắn vào bề mặt máy móc, sạch dầu mỡ, không có lớp sơn dày hoặc gỉ sét. Các phương pháp bắt vít, keo kết dính công nghiệp hoặc nam châm phải đảm bảo được khả năng truyền dẫn rung tốt. Nếu lắp lỏng, tín hiệu rung có thể bị suy giảm hoặc cộng hưởng giả.
Cáp kết nối của cảm biến nên đi trong nắp gân, tránh nhiệt độ cao, có dầu, rung cơ khí mạnh và nhiễu điện từ do biến tần, contactor hoặc dây công suất.
HƯỚNG DẪN THIẾT LẬP NGƯỠNG CẢNH BÁO CHO HỆ THỐNG GIÁM SÁT RUNG ĐỘNG
Trong quá trình thiết kế hệ thống giám sát rung động, một trong những vấn đề đáng quan ngại nhất là cài ngưỡng cảnh báo theo cảm tính. Hãy nhớ, nếu ngưỡng cảnh báo quá thấp, hệ thống có thể báo động liên tục dù không cần thiết. Nếu cài ngưỡng cảnh báo quá cao thì hệ thống chỉ báo khi thiết bị đã bị hư hỏng nặng.
Cách cài đặt ngưỡng báo động cho hệ thống giám sát và chẩn đoán rung động bài bản là thiết lập 3 lớp dữ liệu:
- Thứ nhất là giá trị nền khi thiết bị hoạt động bình thường, còn khỏe - được ghi nhận sau khi hiệu chỉnh, cân bằng và vận hành ổn định.
- Thứ hai là ngưỡng cảnh báo sớm, thường đặt cao hơn nền rung (ở mức hợp lý) và kết hợp với tốc độ tăng.
- Thứ ba là ngưỡng báo động (tham chiếu tiêu chuẩn đánh giá rung động và đặc tính riêng của từng thiết bị).
Các vùng đánh giá rung động phổ biến gồm: máy mới, máy vận hành dài hạn được chấp nhận, máy không phù hợp cho vận hành liên tục và máy có mức rung đủ để gây hư hỏng.
Lưu ý: Với mỗi máy móc cụ thể, kỹ thuật viên nên đối cân nhắc kỹ hướng dẫn của nhà sản xuất, điều kiện lắp đặt, tốc độ quay và lịch sử sự cố.
Xem thêm: Hướng dẫn cách chọn cảm biến rung máy móc công nghiệp phù hợp nhất
ỨNG DỤNG HỆ THỐNG GIÁM SÁT RUNG ĐỘNG THEO TỪNG NHÓM MÁY MÓC CÔNG NGHIỆP
Với động cơ điện, hệ thống giám sát rung động giúp phát hiện mất cân bằng rotor, lệch tâm khớp nối, lỏng chân đế, mòn bạc hoặc hư ổ trục. Khi kết hợp dòng điện, nhiệt độ và thời gian vận hành, kỹ sư bảo trì có thể phân biệt rõ lỗi cơ khí và bất thường điện.
Với máy bơm, hệ thống giám sát động rung động có thể phát hiện các bất thường liên quan đến xâm thực, lệch tâm, hở chân đế, mòn cánh bánh công tác hoặc hoạt động xa điểm thiết kế. Hệ thống giám sát rung động nên kết hợp với thiết bị đo áp suất hút, áp suất đẩy, dòng điện và lưu lượng để xác định nguyên nhân sự cố nhanh hơn và có hướng khắc phục hiệu quả hơn.
Với quạt hút, quạt cấp và AHU, hệ thống giám sát và chẩn đoán rung động có thể phát hiện sớm tình trạng mất cân bằng trên cánh quạt, lỏng ổ trục, mòn đai, lỏng giá đỡ hoặc cộng hưởng kết cấu.
Trong hệ thống HVAC, việc xây dựng hệ thống giám sát độ rung động giúp bảo vệ động cơ, giảm tiếng ồn trong quá trình vận hành, duy trì lưu lượng gió ổn định và hạn chế gián đoạn điều hòa cho khu vực sản xuất nhạy cảm.
Với máy nén, máy nghiền, băng tải và thiết bị sản xuất nặng, hệ thống giám sát độ rung động máy móc góp phần bảo vệ các bộ phận giá trị cao như rotor, hộp giảm tốc, ổ trục chính và khung máy. Ở những thiết bị này, hệ thống giám sát rung động cần được tích hợp trực tiếp vào quy trình quản lý sự cố.
