Bộ cách ly tín hiệu PHG-22TD-1111 được thiết kế để cách ly điện hoàn toàn giữa ngõ vào, ngõ ra và nguồn cấp. Thiết bị hỗ trợ 2 kênh tín hiệu độc lập với cấu hình 2 ngõ vào 4-20mA và 2 ngõ ra 4-20mA, giúp truyền tín hiệu ổn định, giảm thiểu nhiễu và tăng độ tin cậy cho hệ thống tự động hóa.
SƠ LƯỢC VỀ BỘ CÁCH LY TÍN HIỆU PHG-22TD-1111
Bộ cách ly tín hiệu PHG-22TD-1111 được sản xuất bởi PH - China. Đây là bộ cách ly tín hiệu dạng 2 ngõ vào - 2 ngõ ra, mỗi cặp vào/ra hoạt động như một kênh cách ly độc lập bên trong cùng một khối thiết bị. Cấu hình này nhận hai tín hiệu đầu vào là hai giá trị đo hoàn toàn khác nhau, được xử lý và cách ly song song.

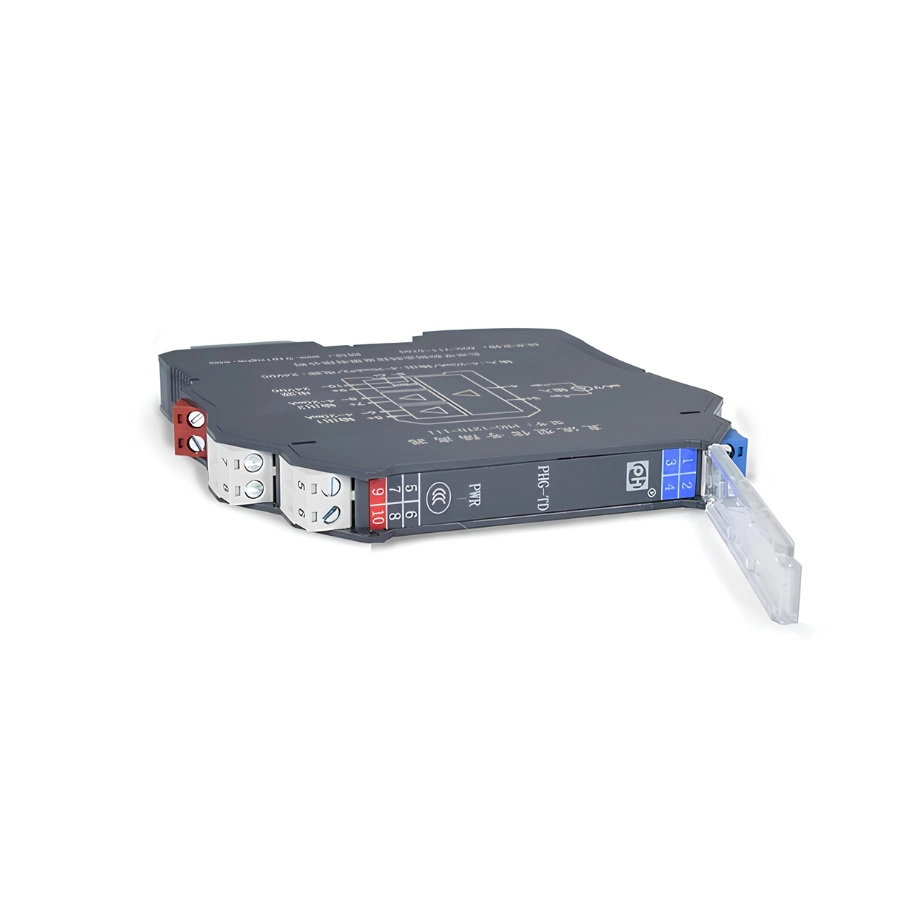

Thiết bị có thiết kế cực kỳ nhỏ gọn, thiết kế lắp trên thanh ray DIN, phù hợp bố trí trong tủ điện có nhiều điểm đo cần giám sát. Mỗi kênh có terminal đấu nối riêng cho tín hiệu vào và tín hiệu ra, cùng với terminal chung cho nguồn cấp, giúp việc đấu nối và kiểm tra từng kênh trở nên rõ ràng, tránh nhầm lẫn khi thi công.
Bên trong thiết bị, mỗi kênh được trang bị mạch cách ly quang - điện riêng biệt, đảm bảo tín hiệu các kênh không ảnh hưởng lẫn nhau dù cùng chia sẻ một nguồn cấp chung. Mặt trước có đèn LED báo trạng thái nguồn, hỗ trợ kiểm tra nhanh tình trạng hoạt động của thiết bị tại hiện trường.
ỨNG DỤNG THỰC TẾ CỦA BỘ CÁCH LY TÍN HIỆU PHG-22TD-1111
Bộ cách ly tín hiệu PHG-22TD-1111 phù hợp cho các hệ thống cần cách ly đồng thời hai tín hiệu đo lường độc lập, điển hình như hai cảm biến áp suất tại hai vị trí khác nhau trên đường ống, hai điểm đo nhiệt độ tại hai khu vực lò sấy, hoặc hai cảm biến mức tại hai bồn chứa riêng biệt. Việc tích hợp hai kênh trong một thiết bị giúp giảm số lượng module cần lắp trong tủ điện, từ đó tối ưu không gian và giảm chi phí đấu nối.
Thiết bị cũng thích hợp cho các dự án mở rộng hệ thống giám sát, khi cần bổ sung thêm điểm đo thứ hai mà không muốn tăng thêm nhiều thiết bị cách ly rời rạc, giúp tủ điện gọn gàng và dễ quản lý hơn về lâu dài.
THÔNG SỐ KỸ THUẬT BỘ CÁCH LY TÍN HIỆU PHG-22TD-1111
- Model: PHG-22TD-1111
- Số ngõ vào/ngõ ra: 2 vào - 2 ra
- Tín hiệu đầu vào: 2 x 4-20mA
- Tín hiệu đầu ra: 2 x 4-20mA
- Độ chính xác: 0.1%F.S (giá trị điển hình 0.05%F.S)
- Trôi nhiệt: 0.005%F.S/°C
- Thời gian đáp ứng: <5ms
- Nguồn cấp: 24VDC ±10%
- Điện trở cách điện: ≥100MΩ tại 500VDC
- Độ bền cách điện: ≥2000VAC/phút
- Nhiệt độ làm việc: -20°C đến +60°C
- Độ ẩm hoạt động: 10-95%RH, không ngưng tụ
- Tương thích điện từ: GB/T 18268 (IEC 61326-1)
- Kiểu lắp đặt: Thanh ray DIN
- Đèn báo: LED báo trạng thái nguồn
- Xuất xứ: PH - China
- Chứng chỉ: CO/CQ đầy đủ
- Bảo hành: 12 tháng, 1 đổi 1.
MUA BỘ CÁCH LY TÍN HIỆU PHG-22TD-1111 CHÍNH HÃNG TẠI SENSORS VIỆT NAM
Nếu bạn đang tìm một bộ cách ly tín hiệu đảm bảo độ chính xác và ổn định thì bộ cách ly tín hiệu PHG-22TD-1111 (2 ngõ vào 4-20mA, 2 ngõ ra 4-20mA) tại Sensors Việt Nam là lựa chọn đáng cân nhắc.
Tại Sensors Việt Nam, khách hàng có thể tìm được sản phẩm chính hãng 100%, phù hợp cho nhiều nhu cầu ứng dụng khác nhau. Bên cạnh sản phẩm chất lượng cao, chúng tôi còn cung cấp đầy đủ chứng nhận liên quan, giá cả cạnh tranh, bảo hành chính hãng, dịch vụ sau mua hàng đầy đủ và một đội ngũ chuyên viên sẵn sàng hỗ trợ tư vấn lựa chọn model phù hợp với nhu cầu thực tế, giúp tối ưu hiệu quả đầu tư ngay từ ban đầu.
Mọi thông tin chi tiết về bộ cách ly tín hiệu PHG-22TD-1111 và nhu cầu đặt hàng, bạn vui lòng liên hệ trực tiếp cho Sensors Việt Nam để được tư vấn tận tình và báo giá ưu đãi ngay hôm nay!
