Trong các nhà máy có nhiều thiết bị phát sinh nhiễu điện như biến tần, động cơ, máy hàn, tín hiệu 0-10V từ cảm biến rất dễ bị sai lệch nếu không được chuyển đổi và cách ly đúng cách. Bộ chuyển đổi cách ly tín hiệu PHG-11TD-43 được thiết kế để giải quyết đúng vấn đề đó, với chức năng chuyển đổi tín hiệu và cách ly hoàn toàn giữa mạch tín hiệu vào, tín hiệu ra và nguồn cấp, giúp giữ nguyên độ chính xác của dữ liệu đo trước khi đưa về hệ thống điều khiển..
SƠ LƯỢC VỀ BỘ CHUYỂN ĐỔI CÁCH LY TÍN HIỆU PHG-11TD-43
Bộ chuyển đổi cách ly tín hiệu PHG-11TD-43 thuộc series PHG-11TD của PH (China). Đây là bộ chuyển đổi cách ly tín hiệu dạng 1 ngõ vào - 1 ngõ ra, nhận tín hiệu 0-10V và xuất lại tín hiệu 0-5V.
Thiết bị cần được cấp nguồn độc lập, và điểm quan trọng là ba mạch: nguồn cấp, tín hiệu vào và tín hiệu ra đều được cách ly với nhau. Nhờ đó, nhiễu hoặc sự cố ở một phía không lan sang phía còn lại, giúp bảo toàn tín hiệu đo và bảo vệ thiết bị phía sau.

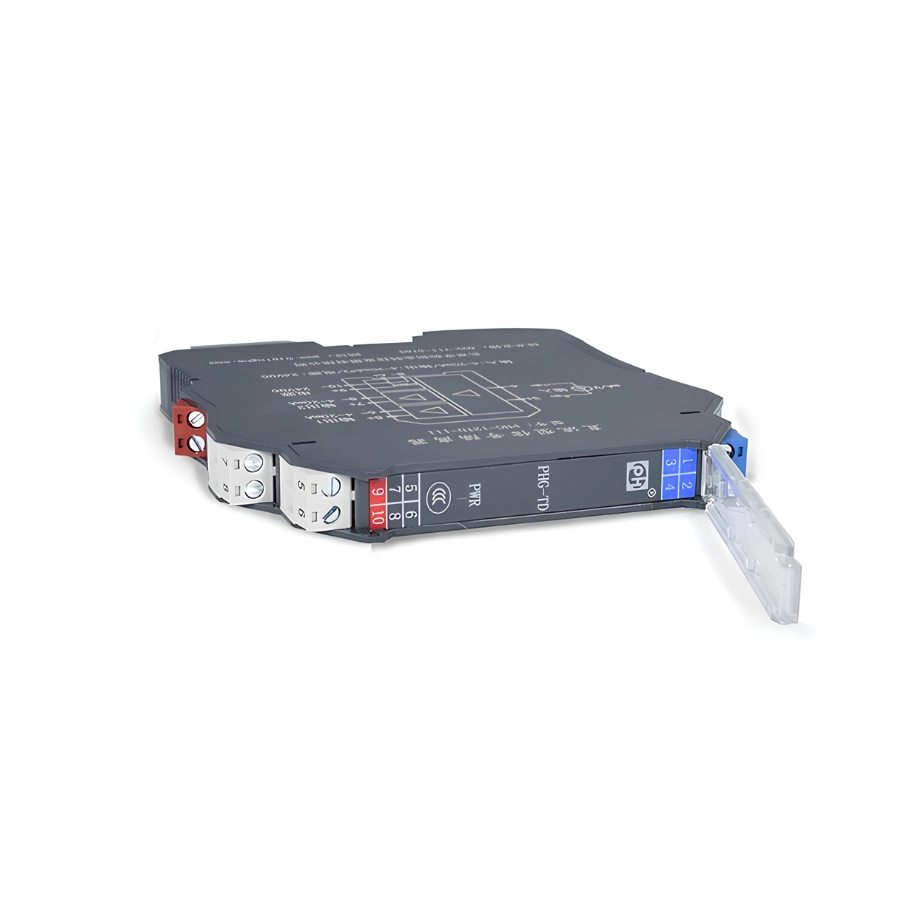

Về thiết kế, bộ chuyển đổi cách ly tín hiệu PHG-11TD-43 có kích thước nhỏ gọn, phù hợp lắp đặt trên thanh ray DIN trong tủ điện mà không chiếm nhiều không gian. Thiết bị có đèn LED màu xanh báo trạng thái nguồn, giúp người vận hành kiểm tra nhanh tình trạng cấp điện ngay tại hiện trường.
Về đấu nối, thiết bị có các terminal riêng biệt cho nguồn cấp (+/-), ngõ vào (Input +/-) và ngõ ra (Output +/-), được bố trí rõ ràng để thuận tiện khi lắp đặt và bảo trì. Cấu trúc mạch cách ly bên trong đảm bảo điện trở cách điện giữa các mạch đạt tối thiểu 100MΩ tại 500VDC, một mức cách ly khá cao trong các thiết bị cùng phân khúc.
ỨNG DỤNG THỰC TẾ CỦA BỘ CHUYỂN ĐỔI CÁCH LY TÍN HIỆU PHG-11TD-43
Bộ chuyển đổi cách ly tín hiệu PHG-11TD-43 phù hợp cho các hệ thống đo lường và điều khiển công nghiệp cần truyền tín hiệu 0-10V từ cảm biến áp suất, nhiệt độ, mực nước hoặc bộ chuyển đổi đo lường về PLC/DCS/bộ hiển thị trung tâm dưới dạng tín hiệu 0-5V. Thiết bị cũng thích hợp cho các ứng dụng liên quan đến van điều khiển và bộ chuyển đổi điện, nơi tín hiệu điều khiển cần được cách ly để tránh ảnh hưởng ngược từ tải.
Giá trị thực tế lớn nhất nằm ở khả năng "chặn nhiễu tại nguồn" - khi hệ thống có nhiều thiết bị công suất lớn hoạt động cùng lúc, PHG-11TD-43 giúp tín hiệu đo không bị trôi hoặc nhảy số do cảm ứng điện từ, từ đó giữ cho vòng điều khiển hoạt động ổn định và chính xác hơn.
THÔNG SỐ KỸ THUẬT BỘ CHUYỂN ĐỔI CÁCH LY TÍN HIỆU PHG-11TD-43
- Model: PHG-11TD-43
- Số ngõ vào/ngõ ra: 1 vào - 1 ra
- Tín hiệu đầu vào: 0-10V
- Tín hiệu đầu ra: 0-5V
- Trở kháng đầu vào: Loại dòng ≤100Ω, loại áp ≥100kΩ
- Điện trở tải ngõ ra: Loại dòng ≤500Ω, loại áp <5mA
- Độ chính xác: 0.1%F.S
- Trôi nhiệt: 0.005%F.S/°C
- Thời gian đáp ứng: <5ms (đạt 90% giá trị cuối)
- Nguồn cấp: 24VDC ±10% (20-35VDC)
- Công suất tiêu thụ: Ngõ ra dòng <0.6W, ngõ ra áp <0.5W
- Điện trở cách điện: ≥100MΩ tại 500VDC
- Độ bền cách điện: ≥2000VAC/phút
- Nhiệt độ làm việc: -20°C đến +60°C
- Nhiệt độ bảo quản: -40°C đến +80°C
- Độ ẩm hoạt động: 10-95%RH, không ngưng tụ
- Tương thích điện: từ GB/T 18268 (IEC 61326-1)
- MTBF: 80.000 giờ
- Kích thước: Dày 12.5mm x rộng 108mm x cao 118mm
- Đèn báo: LED xanh báo nguồn
- Kiểu lắp đặt: Thanh ray DIN
- Xuất xứ: PH - China
- Bảo hành: 12 tháng, 1 đổi 1
- Chứng chỉ:CO/CQ đầy đủ.
MUA BỘ CHUYỂN ĐỔI CÁCH LY TÍN HIỆU PHG-11TD-43 CHÍNH HÃNG TẠI SENSORS VIỆT NAM
Nếu bạn đang tìm một bộ chuyển đổi cách ly tín hiệu đảm bảo độ chính xác và ổn định thì bộ chuyển đổi cách ly tín hiệu PHG-11TD-43 tại Sensors Việt Nam là lựa chọn đáng cân nhắc.
Tại Sensors Việt Nam, khách hàng có thể tìm được sản phẩm chính hãng 100%, phù hợp cho nhiều nhu cầu ứng dụng khác nhau. Bên cạnh sản phẩm chất lượng cao, chúng tôi còn cung cấp đầy đủ chứng nhận liên quan, giá cả cạnh tranh, bảo hành chính hãng, dịch vụ sau mua hàng đầy đủ và một đội ngũ chuyên viên sẵn sàng hỗ trợ tư vấn lựa chọn model phù hợp với nhu cầu thực tế, giúp tối ưu hiệu quả đầu tư ngay từ ban đầu.
Mọi thông tin chi tiết về bộ chuyển đổi cách ly tín hiệu PHG-11TD-43 và nhu cầu đặt hàng, bạn vui lòng liên hệ trực tiếp cho Sensors Việt Nam để được tư vấn tận tình và báo giá ưu đãi ngay hôm nay!
