Bộ chuyển đổi cách ly tín hiệu PHG-11TE-24 được thiết kế để chuyển đổi cách ly điện hoàn toàn giữa ngõ vào, ngõ ra và nguồn cấp. Thiết bị hỗ trợ 2 kênh tín hiệu độc lập với cấu hình 1 ngõ vào 2-wire/3-wire/4-20mA và 1 ngõ ra 0-10V, giúp truyền tín hiệu ổn định, giảm thiểu nhiễu và tăng độ tin cậy cho hệ thống tự động hóa.
SƠ LƯỢC VỀ BỘ CHUYỂN ĐỔI CÁCH LY TÍN HIỆU PHG-11TE-24
Bộ chuyển đổi cách ly tín hiệu PHG-11TE-24 là bộ chuyển đổi kết hợp cách ly tín hiệu, được thiết kế để tiếp nhận đầu vào linh hoạt từ nhiều kiểu đấu nối cảm biến khác nhau và trả về một ngõ ra 0-10V duy nhất. Đây là dạng thiết bị trung gian rất phổ biến trong các hệ thống đo lường công nghiệp, đóng vai trò như một "bộ dịch tín hiệu" giúp phần cứng phía trước và phía sau tương thích với nhau.
Khả năng nhận cả tín hiệu 2-wire, 3-wire là điểm khác biệt đáng chú ý, vì hai kiểu đấu dây này có cách xử lý nguồn và tín hiệu không giống nhau. Nhờ đó, PHG-11TE-24 phù hợp với nhiều loại cảm biến áp suất, mức, nhiệt độ đang sử dụng phổ biến trong nhà máy mà không yêu cầu đồng nhất kiểu đấu dây từ đầu.

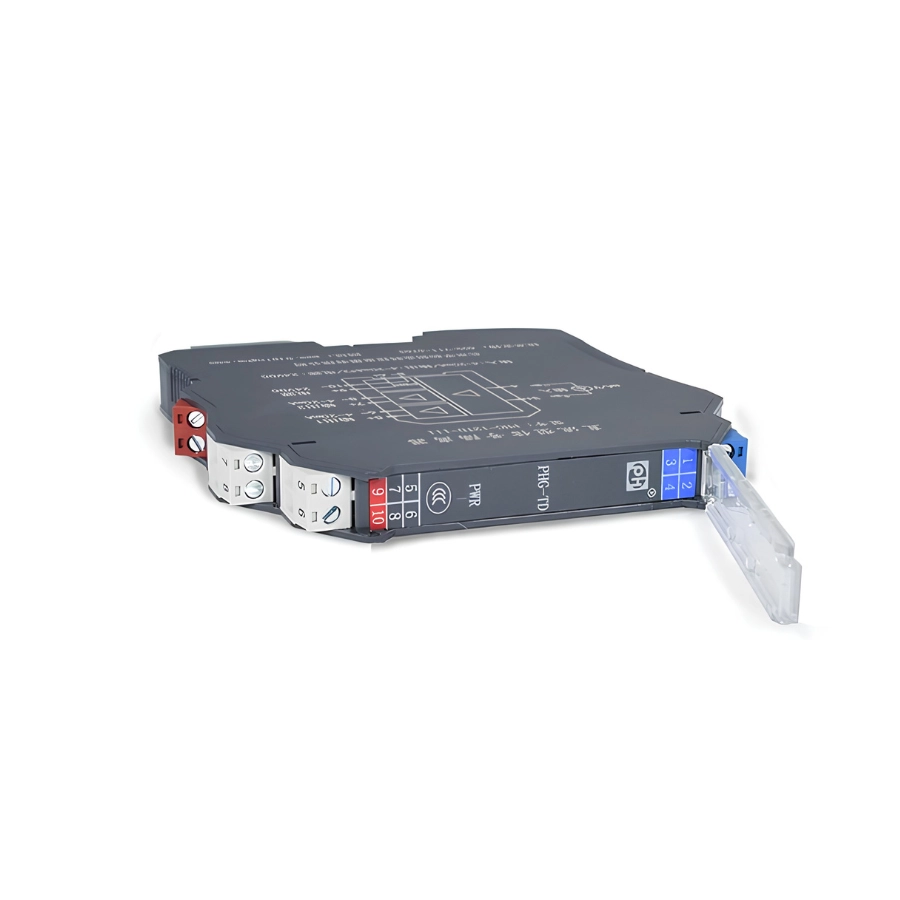

Thiết bị có dạng module nhỏ gọn, lắp trên thanh ray DIN tiêu chuẩn, giúp tiết kiệm không gian trong tủ điện và dễ thay thế khi cần. Các terminal đầu vào, đầu ra và nguồn cấp thường được bố trí tách biệt rõ ràng, hỗ trợ kỹ sư đấu nối chính xác dù cảm biến đầu vào thuộc kiểu 2-wire hay 3-wire.
Bên trong, mạch xử lý tín hiệu và mạch cách ly hoạt động song song để đảm bảo tín hiệu đầu vào - dù ở dạng nào - vẫn được xử lý ổn định trước khi tái tạo thành 0-10V ở đầu ra. Cấu trúc cách ly ba khối (nguồn, đầu vào, đầu ra) là kiểu thiết kế phổ biến trong các bộ cách ly tín hiệu công nghiệp, giúp giảm nguy cơ lan truyền sự cố giữa các mạch.
ỨNG DỤNG THỰC TẾ CỦA BỘ CHUYỂN ĐỔI CÁCH LY TÍN HIỆU PHG-11TE-24
Bộ chuyển đổi cách ly tín hiệu PHG-11TE-24 phù hợp với các nhà máy đang sử dụng nhiều loại cảm biến khác nhau về kiểu đấu dây nhưng cần đồng bộ tín hiệu về cùng một hệ thống điều khiển. Cảm biến áp suất, cảm biến mức hay cảm biến nhiệt độ dạng 2-wire/3-wire/4-20mA đều có thể tận dụng thiết bị này để đưa tín hiệu về PLC hoặc SCADA dưới dạng 0-10V thống nhất.
THÔNG SỐ KỸ THUẬT BỘ CHUYỂN ĐỔI CÁCH LY TÍN HIỆU PHG-11TE-24
- Model: PHG-11TE-24
- Số ngõ vào/ngõ ra: 1 vào - 1 ra
- Tín hiệu đầu vào: 2-wire/3-wire/4-20mA
- Tín hiệu đầu ra: 0-10V
- Độ chính xác: 0.1%F.S (giá trị điển hình 0.05%F.S)
- Trôi nhiệt: 0.005%F.S/°C
- Thời gian đáp ứng: <5ms
- Nguồn cấp: 24VDC ±10%
- Điện trở cách điện: ≥100MΩ tại 500VDC
- Độ bền cách điện: ≥2000VAC/phút
- Nhiệt độ làm việc: -20°C đến +60°C
- Độ ẩm hoạt động: 10-95%RH, không ngưng tụ
- Tương thích điện từ: GB/T 18268 (IEC 61326-1)
- Kiểu lắp đặt: Thanh ray DIN
- Đèn báo: LED báo trạng thái nguồn
- Xuất xứ: PH - China
- Chứng chỉ: CO/CQ đầy đủ
- Bảo hành: 12 tháng, 1 đổi 1.
MUA BỘ CHUYỂN ĐỔI CÁCH LY TÍN HIỆU PHG-11TE-24 CHÍNH HÃNG TẠI SENSORS VIỆT NAM
Nếu bạn đang tìm một bộ chuyển đổi cách ly tín hiệu đảm bảo độ chính xác và ổn định thì bộ chuyển đổi cách ly tín hiệu PHG-11TE-24 (1 ngõ vào 2-wire/3-wire/4-20mA, 1 ngõ ra 0-10V) tại Sensors Việt Nam là lựa chọn đáng cân nhắc.
Tại Sensors Việt Nam, khách hàng có thể tìm được sản phẩm chính hãng 100%, phù hợp cho nhiều nhu cầu ứng dụng khác nhau. Bên cạnh sản phẩm chất lượng cao, chúng tôi còn cung cấp đầy đủ chứng nhận liên quan, giá cả cạnh tranh, bảo hành chính hãng, dịch vụ sau mua hàng đầy đủ và một đội ngũ chuyên viên sẵn sàng hỗ trợ tư vấn lựa chọn model phù hợp với nhu cầu thực tế, giúp tối ưu hiệu quả đầu tư ngay từ ban đầu.
Mọi thông tin chi tiết về bộ chuyển đổi cách ly tín hiệu PHG-11TE-24 và nhu cầu đặt hàng, bạn vui lòng liên hệ trực tiếp cho Sensors Việt Nam để được tư vấn tận tình và báo giá ưu đãi ngay hôm nay!
