Bộ chuyển đổi cách ly tín hiệu PHG-12TD-314 được thiết kế để nhận một tín hiệu 0-5V duy nhất và chuyển đổi - chia tách thành hai tín hiệu 4-20mA và 0-10V độc lập, mỗi ngõ ra được cách ly riêng để tránh ảnh hưởng qua lại giữa các thiết bị nhận tín hiệu. Thiết bị này đặc biệt quan trọng trong các nhà máy/hệ thống - nơi mà một giá trị đo từ cảm biến thường cần được gửi đồng thời đến nhiều nơi.
SƠ LƯỢC VỀ BỘ CHUYỂN ĐỔI CÁCH LY TÍN HIỆU PHG-12TD-314
Bộ chuyển đổi cách ly tín hiệu PHG-12TD-314 được sản xuất bởi PH - China. Đây là bộ chuyển đổi cách ly tín hiệu dạng 1 ngõ vào - 2 ngõ ra, nhận tín hiệu 0-5V đầu vào, sau đó chuyển đổi và xuất ra hai tín hiệu 4-20mA và 0-10V hoàn toàn độc lập. Đây là thiết bị rất phổ biến trong các hệ thống cần truyền song song dữ liệu đo về nhiều điểm nhận khác nhau.
Thiết bị cần cấp nguồn 24VDC ±10% riêng biệt, và ba khối mạch gồm nguồn cấp, tín hiệu vào, hai tín hiệu đầu ra đều được cách ly hoàn toàn với nhau, giúp mỗi mạch hoạt động độc lập mà không gây nhiễu chéo lẫn nhau.

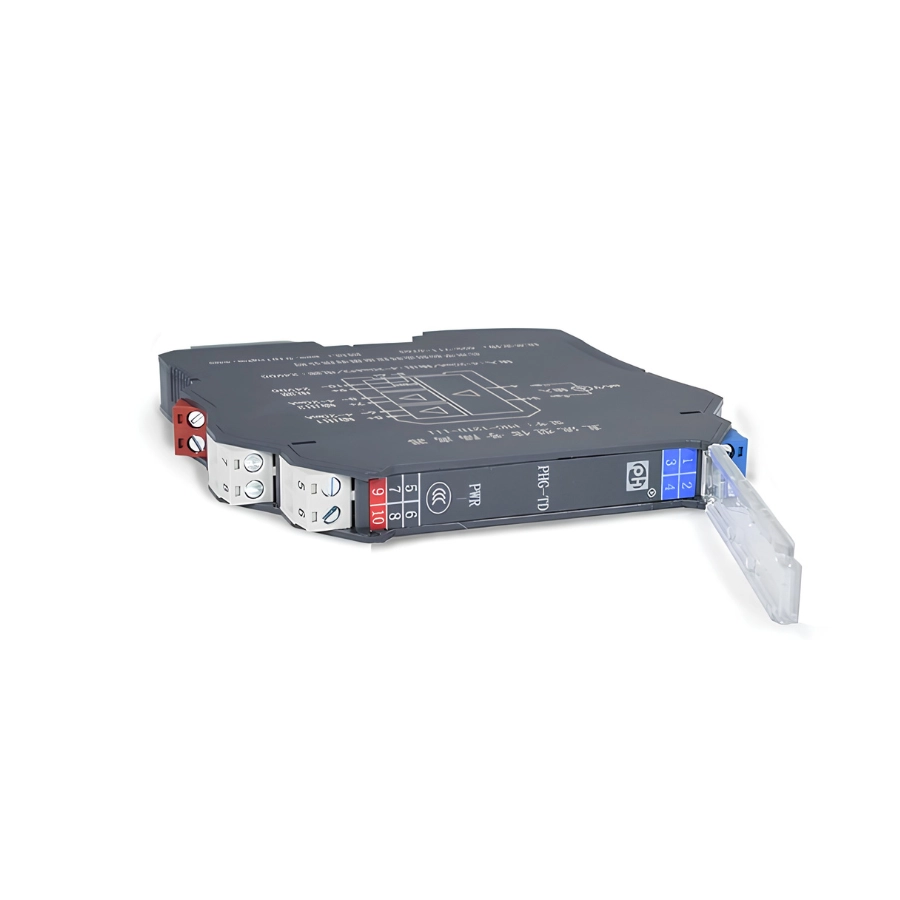

Bộ chuyển đổi cách ly tín hiệu PHG-12TD-314 có kết cấu nhỏ gọn, dễ lắp trên thanh ray DIN trong tủ điện, giúp tiết kiệm không gian khi lắp đặt nhiều bộ cách ly trong cùng một tủ điều khiển. Mặt trước có đèn LED báo trạng thái nguồn, hỗ trợ kiểm tra nhanh tình trạng hoạt động ngay tại hiện trường.
Về đấu nối, thiết bị có terminal riêng cho nguồn cấp, ngõ vào tín hiệu và hai bộ terminal độc lập cho hai ngõ ra, được bố trí rõ ràng để thuận tiện thi công và bảo trì. Cấu trúc mạch cách ly bên trong đảm bảo điện trở cách điện giữa các khối mạch đạt tối thiểu 100MΩ tại 500VDC, mức cách ly khá cao trong các thiết bị cùng phân khúc.
ỨNG DỤNG THỰC TẾ CỦA BỘ CHUYỂN ĐỔI CÁCH LY TÍN HIỆU PHG-12TD-314
Bộ chuyển đổi cách ly tín hiệu PHG-12TD-314 phù hợp cho các hệ thống cần chuyển đổi và phân phối đồng thời một giá trị đo (áp suất, nhiệt độ, mức, lưu lượng...) đến nhiều thiết bị nhận khác nhau - ví dụ vừa gửi về PLC điều khiển, vừa gửi về bộ hiển thị tại hiện trường hoặc hệ thống giám sát từ xa. Đây là giải pháp tiết kiệm chi phí hơn rất nhiều so với việc lắp hai cảm biến riêng cho hai mục đích giám sát khác nhau.
Thiết bị cũng rất hữu ích trong các dự án nâng cấp hệ thống điều khiển - điển hình là khi cần bổ sung một điểm giám sát mới mà không muốn thay đổi cảm biến/hệ thống điều khiển gốc đang hoạt động ổn định.
THÔNG SỐ KỸ THUẬT BỘ CHUYỂN ĐỔI CÁCH LY TÍN HIỆU PHG-12TD-314
- Model: PHG-12TD-314
- Số ngõ vào/ngõ ra: 1 vào - 2 ra
- Tín hiệu đầu vào: 0-5V
- Tín hiệu đầu ra: 4-20mA và 0-10V (2 kênh độc lập)
- Độ chính xác: 0.1%F.S (giá trị điển hình 0.05%F.S)
- Trôi nhiệt: 0.005%F.S/°C
- Thời gian đáp ứng: <5ms
- Nguồn cấp: 24VDC ±10%
- Điện trở cách điện: ≥100MΩ tại 500VDC
- Độ bền cách điện: ≥2000VAC/phút
- Nhiệt độ làm việc: -20°C đến +60°C
- Độ ẩm hoạt động: 10-95%RH, không ngưng tụ
- Tương thích điện từ: GB/T 18268 (IEC 61326-1)
- Kiểu lắp đặt: Thanh ray DIN
- Đèn báo: LED báo trạng thái nguồn
- Xuất xứ: PH - China
- Chứng chỉ: CO/CQ đầy đủ
- Bảo hành: 12 tháng, 1 đổi 1.
