Bộ chuyển đổi cách ly tín hiệu PHG-22TD-4141 được thiết kế để nhận hai tín hiệu 0-10V độc lập và chuyển đổi chúng thành hai ngõ ra 4-20mA tương ứng, đồng thời cách ly điện giữa các kênh để giữ tín hiệu ổn định hơn trong môi trường nhiễu cao.
SƠ LƯỢC VỀ BỘ CHUYỂN ĐỔI CÁCH LY TÍN HIỆU PHG-22TD-4141
Bộ chuyển đổi cách ly tín hiệu PHG-22TD-4141 là dạng 2 ngõ vào - 2 ngõ ra, được sản xuất bởi PH - China. Thiết bị này không nhân bản cùng một nguồn đo cho nhiều ngõ ra, mà chuyển đổi hai tín hiệu đầu vào 0-10V sang hai ngõ ra 4-20mA riêng biệt, phục vụ những hệ thống đòi hỏi chuẩn điện áp thay vì chuẩn dòng.
Điểm đáng giá của model này là tích hợp hai kênh trong cùng một module, giúp tối ưu không gian tủ điện và giảm số lượng thiết bị phải lắp đặt. Với các dây chuyền có nhiều điểm đo hoặc nhiều tuyến tín hiệu cần chuyển đổi đồng thời, lợi ích này thể hiện rất rõ trong thực tế triển khai.

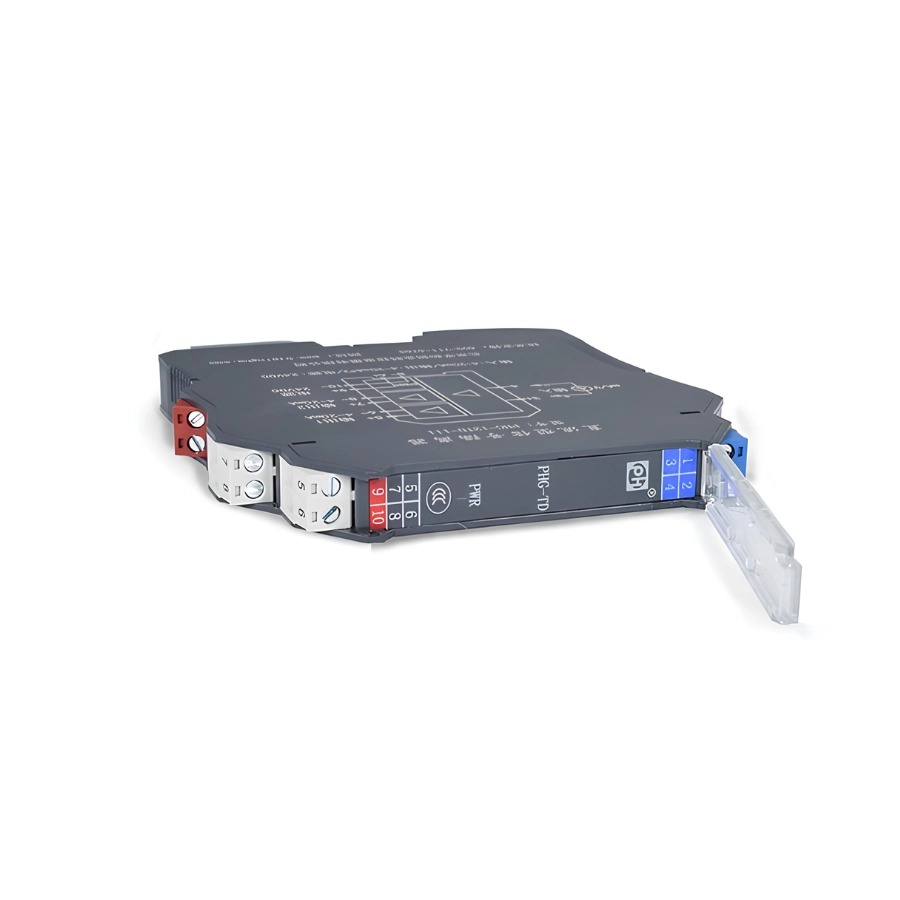

Thiết bị có thiết kế nhỏ gọn, lắp trên thanh ray DIN, phù hợp với tủ điều khiển công nghiệp tiêu chuẩn. Mỗi kênh có đầu vào và đầu ra riêng, giúp kỹ sư dễ đấu nối và dễ truy vết khi bảo trì. Kiểu bố trí này đặc biệt hữu ích trong các hệ thống có nhiều tín hiệu analog chạy song song, nơi việc nhầm dây có thể gây sai số hoặc dừng máy ngoài ý muốn.
Bên trong, mỗi kênh gồm mạch đo đầu vào, mạch chuyển đổi và mạch cách ly. Cấu trúc này đảm bảo tín hiệu 0-10V được tái tạo thành 4-20mA mà không tạo liên kết điện trực tiếp giữa phía cảm biến và phía nhận tín hiệu, từ đó giảm rủi ro nhiễu chéo và chênh lệch mass giữa các thiết bị.
ỨNG DỤNG THỰC TẾ CỦA BỘ CHUYỂN ĐỔI CÁCH LY TÍN HIỆU PHG-22TD-4141
Bộ chuyển đổi cách ly tín hiệu PHG-22TD-4141 phù hợp cho các hệ thống cần chuyển đổi hai tín hiệu 0-10V độc lập sang 4-20mA, ví dụ hai cảm biến áp suất, hai cảm biến nhiệt độ, hai transmitter mức, hoặc hai điểm đo quá trình khác nhau trên cùng dây chuyền. Đây là giải pháp rất hữu ích khi PLC cũ, biến tần, đồng hồ hiển thị hay module analog ở phía sau chỉ hỗ trợ điện áp đầu vào.
Thiết bị cũng phù hợp trong các dự án nâng cấp hệ thống, nơi hạ tầng hiện có đang dùng transmitter 0-10V nhưng phần điều khiển mới lại triển khai trên chuẩn 4-20mA. Thay vì thay cảm biến hoặc thay toàn bộ tủ điều khiển, bộ chuyển đổi cách ly giúp “nối” hai thế hệ thiết bị lại với nhau một cách gọn gàng và kinh tế hơn.
THÔNG SỐ KỸ THUẬT BỘ CHUYỂN ĐỔI CÁCH LY TÍN HIỆU PHG-22TD-4141
- Model: PHG-22TD-4141
- Số ngõ vào/ngõ ra: 2 vào - 2 ra
- Tín hiệu đầu vào: 2 x 0-10V
- Tín hiệu đầu ra: 2 x 4-20mA
- Độ chính xác: 0.1%F.S (giá trị điển hình 0.05%F.S)
- Trôi nhiệt: 0.005%F.S/°C
- Thời gian đáp ứng: <5ms
- Nguồn cấp: 24VDC ±10%
- Điện trở cách điện: ≥100MΩ tại 500VDC
- Độ bền cách điện: ≥2000VAC/phút
- Nhiệt độ làm việc: -20°C đến +60°C
- Độ ẩm hoạt động: 10-95%RH, không ngưng tụ
- Tương thích điện từ: GB/T 18268 (IEC 61326-1)
- Kiểu lắp đặt: Thanh ray DIN
- Đèn báo: LED báo trạng thái nguồn
- Xuất xứ: PH - China
- Chứng chỉ: CO/CQ đầy đủ
- Bảo hành: 12 tháng, 1 đổi 1.
