BỘ ĐIỀU KHIỂN CHÊNH ÁP DPT-Ctrl-2500-D là thiết bị đa năng thuộc dòng cảm biến lưu lượng khí Produal/Finland, kết hợp đo chênh áp, đo lưu lượng khí và điều khiển PID trong một sản phẩm. Thiết bị duy trì áp suất không đổi hoặc lưu lượng không khí không đổi trong ống dẫn, qua quạt ly tâm, hệ thống VAV hoặc damper. Người dùng chọn hệ số K từ menu cho các hãng quạt phổ biến (Fläkt Woods, Rosenberg…) hoặc đầu dò đo phổ biến. Zero point hiệu chuẩn thủ công bằng nút bấm, đảm bảo loại bỏ drift zero khi cần. Tất cả thông số PID và chức năng điều chỉnh dễ dàng qua menu trên màn hình hiển thị tại chỗ.

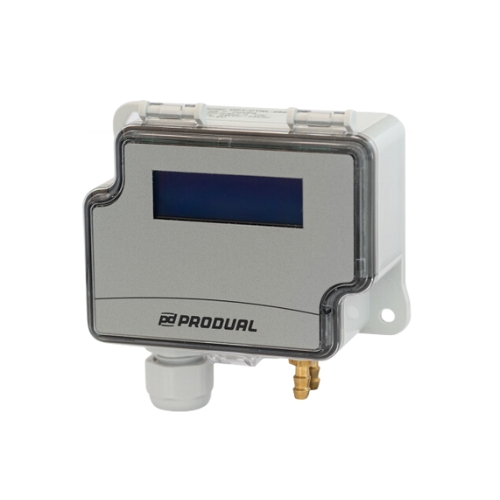

CẤU TẠO CỦA BỘ ĐIỀU KHIỂN CHÊNH ÁP DPT-Ctrl-2500-D
BỘ ĐIỀU KHIỂN CHÊNH ÁP DPT-Ctrl-2500-D được thiết kế chắc chắn cho lắp đặt công nghiệp:
- Vỏ bảo vệ bằng nhựa ABS và PC, đạt chuẩn IP54 chống bụi và nước.
- Màn hình hiển thị dot matrix có đèn nền - hiển thị trực tiếp giá trị đo lường (chênh áp, lưu lượng, vận tốc), setpoint, đầu ra và trạng thái thiết bị ngay tại chỗ, hỗ trợ giám sát mà không cần thiết bị đọc ngoài.
- Cổng kết nối áp suất Ø5.2 mm cho ống dẫn khí (cao và thấp).
- Đầu nối dây điện 1.5 mm², gland cáp M16.
- Lỗ lắp đặt 2 x Ø4.3 mm (một lỗ dài) dễ gắn tường hoặc hộp.
- Kích thước nhỏ gọn: 90 × 95 × 36 mm, trọng lượng khoảng 150 g.
- Nguồn cấp 24V AC/DC, tích hợp bộ điều khiển PID, cảm biến chênh áp MEMS chính xác và hai kênh đầu ra analog độc lập.
Màn hình hiển thị tại chỗ giúp kỹ thuật viên dễ dàng giám sát, cài đặt và hiệu chỉnh thủ công zero point.
NGUYÊN LÝ HOẠT ĐỘNG CỦA BỘ ĐIỀU KHIỂN CHÊNH ÁP DPT-Ctrl-2500-D
Thiết bị đo chênh lệch áp suất qua hai cổng áp, xử lý bằng bộ PID để duy trì setpoint.
- Đo chênh áp hoặc lưu lượng khí trong ống dẫn/quạt ly tâm.
- Bộ PID tính toán và điều chỉnh đầu ra analog (0-10V hoặc 4-20mA) để điều khiển quạt, damper hoặc van, giữ áp suất/lưu lượng ổn định.
- Khi đo lưu lượng, chọn K-value từ menu (hỗ trợ nhiều hãng quạt hoặc đầu dò phổ biến).
- Manual zeroing: Hiệu chuẩn zero point thủ công bằng nút bấm (khuyến nghị sau khi cấp nguồn ít nhất 1 giờ), loại bỏ drift do nhiệt độ, cơ học hoặc thời gian.
- Đầu ra kép độc lập: Một kênh cho điều khiển (Ctrl Out), một kênh cho đo lường chênh áp/lưu lượng (P Out) - xuất tín hiệu trực tiếp đến BMS, PLC hoặc thiết bị hiển thị.
- Màn hình hiển thị realtime các thông số đo, setpoint và đầu ra.
THÔNG SỐ KỸ THUẬT CỦA BỘ ĐIỀU KHIỂN CHÊNH ÁP DPT-Ctrl-2500-D
- Dải đo 0-2500 pa
- Ngõ ra 4-20mA và 0-10VDC độc lập
- Đo chênh áp gió, không khí
- Nguồn cấp 24VDC
- Có hiển thị tại chỗ
- Chứng chỉ CO/CQ đầy đủ
- Bảo hành 12 tháng 1 đổi 1
- Xuất xứ Produal/Phần Lan
ỨNG DỤNG CỦA BỘ ĐIỀU KHIỂN CHÊNH ÁP DPT-Ctrl-2500-D
BỘ ĐIỀU KHIỂN CHÊNH ÁP DPT-Ctrl-2500-D phù hợp cho:
- Hệ thống HVAC/R tòa nhà văn phòng, trung tâm thương mại, bệnh viện.
- Điều khiển áp suất không đổi hoặc lưu lượng khí cho quạt cấp/thoát khí.
- Hệ thống VAV (Variable Air Volume), bộ giảm chấn (damper).
- Giám sát và điều khiển chênh áp qua quạt ly tâm.
- Ứng dụng cần hiệu chuẩn zero thủ công linh hoạt và chi phí hợp lý.
- Tích hợp BMS nhờ đầu ra analog chuẩn và màn hình hiển thị trực tiếp.
Sản phẩm giúp tiết kiệm năng lượng, duy trì chất lượng không khí và dễ bảo trì.
