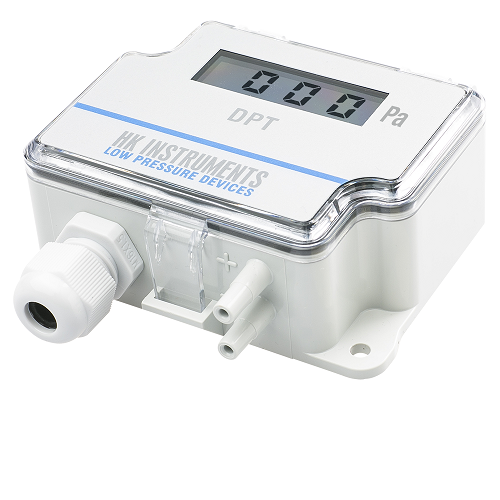

Cảm biến chênh áp khí DPT-2W-250-R8-D là dòng cảm biến chênh áp dạng 2 dây (2-wire) chuyên dùng trong hệ thống HVAC, BMS, phòng sạch và tự động hóa tòa nhà. Thiết bị đo sự chênh lệch áp suất giữa hai vị trí và chuyển đổi giá trị đo thành tín hiệu 4-20mA, trong đó nguồn cấp và tín hiệu sử dụng chung trên một vòng dòng 2 dây.
DPT-2W-250-R8-D hỗ trợ 8 dải đo có thể lựa chọn, bao gồm cả dải đo một chiều và hai chiều, với dải lớn nhất 0...250 Pa. Nhờ khả năng thay đổi dải đo tại hiện trường, một thiết bị có thể đáp ứng nhiều ứng dụng như đo chênh áp phòng sạch, giám sát lọc gió, kiểm tra trạng thái quạt, đo áp suất đường ống và hệ thống thông gió.
CẢM BIẾN CHÊNH ÁP KHÍ DPT-2W-250-R8-D LÀ GÌ?
DPT-2W-250-R8-D là cảm biến chênh áp được thiết kế để đo sự khác biệt áp suất giữa hai điểm trong môi trường không khí hoặc các loại khí không ngưng tụ. Thiết bị có hai cổng lấy áp, gồm cổng áp suất cao P+ và cổng áp suất thấp P-. Giá trị chênh áp được xác định theo công thức ΔP = P(+) − P(−).
Sau khi đo, cảm biến xử lý giá trị chênh áp và chuyển đổi thành tín hiệu dòng tiêu chuẩn 4-20mA để truyền về PLC, DDC, bộ điều khiển HVAC hoặc hệ thống BMS.
Điểm đặc biệt của DPT-2W-250-R8-D là thiết kế 2-wire current loop. Chỉ với hai dây, cảm biến vừa được cấp nguồn vừa truyền tín hiệu 4-20mA về hệ thống điều khiển. Cấu hình này giúp giảm số lượng dây dẫn, đơn giản hóa việc thi công và đặc biệt phù hợp với các hệ thống điều khiển sử dụng chuẩn tín hiệu dòng công nghiệp.
CẤU TẠO CẢM BIẾN CHÊNH ÁP KHÍ DPT-2W-250-R8-D

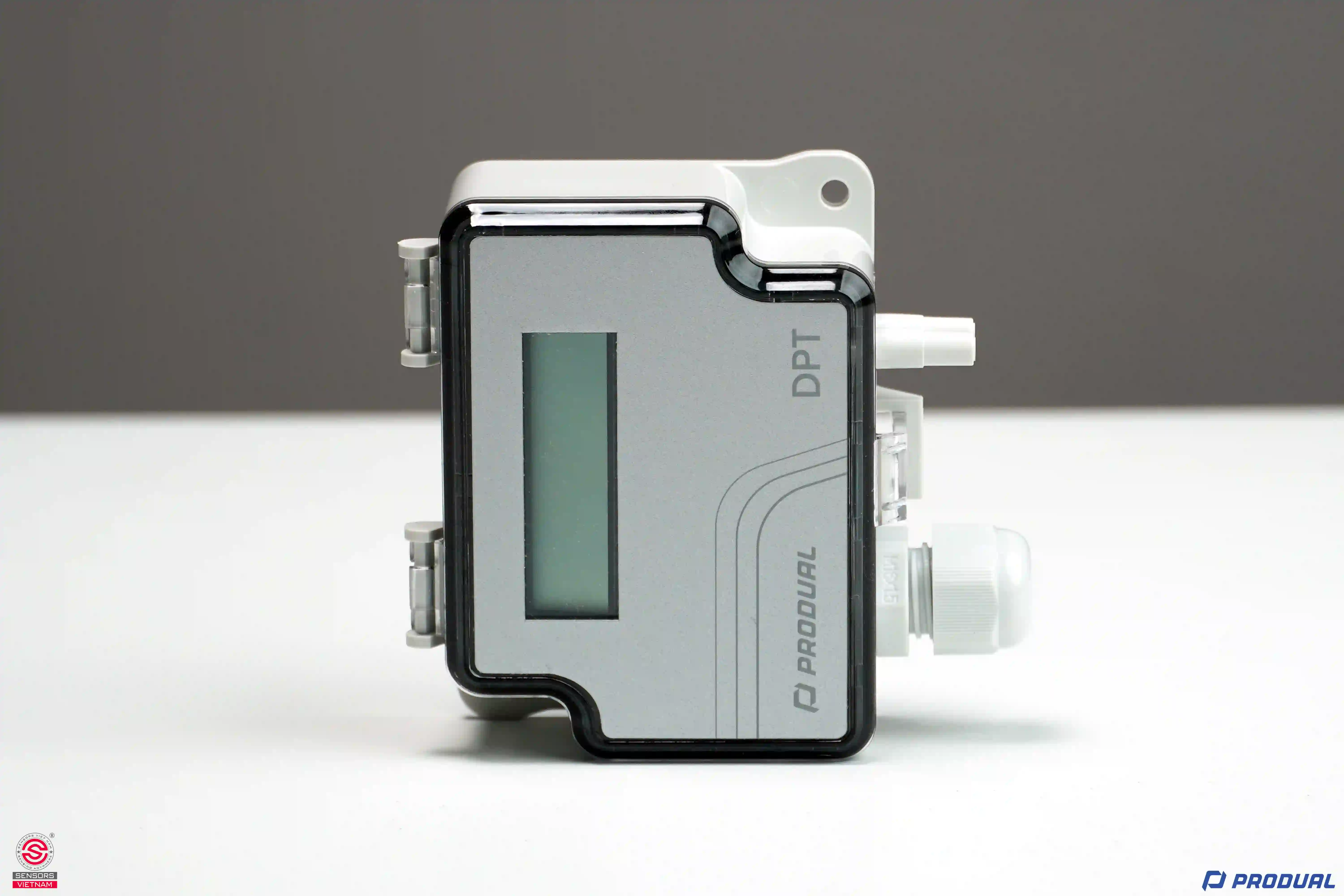

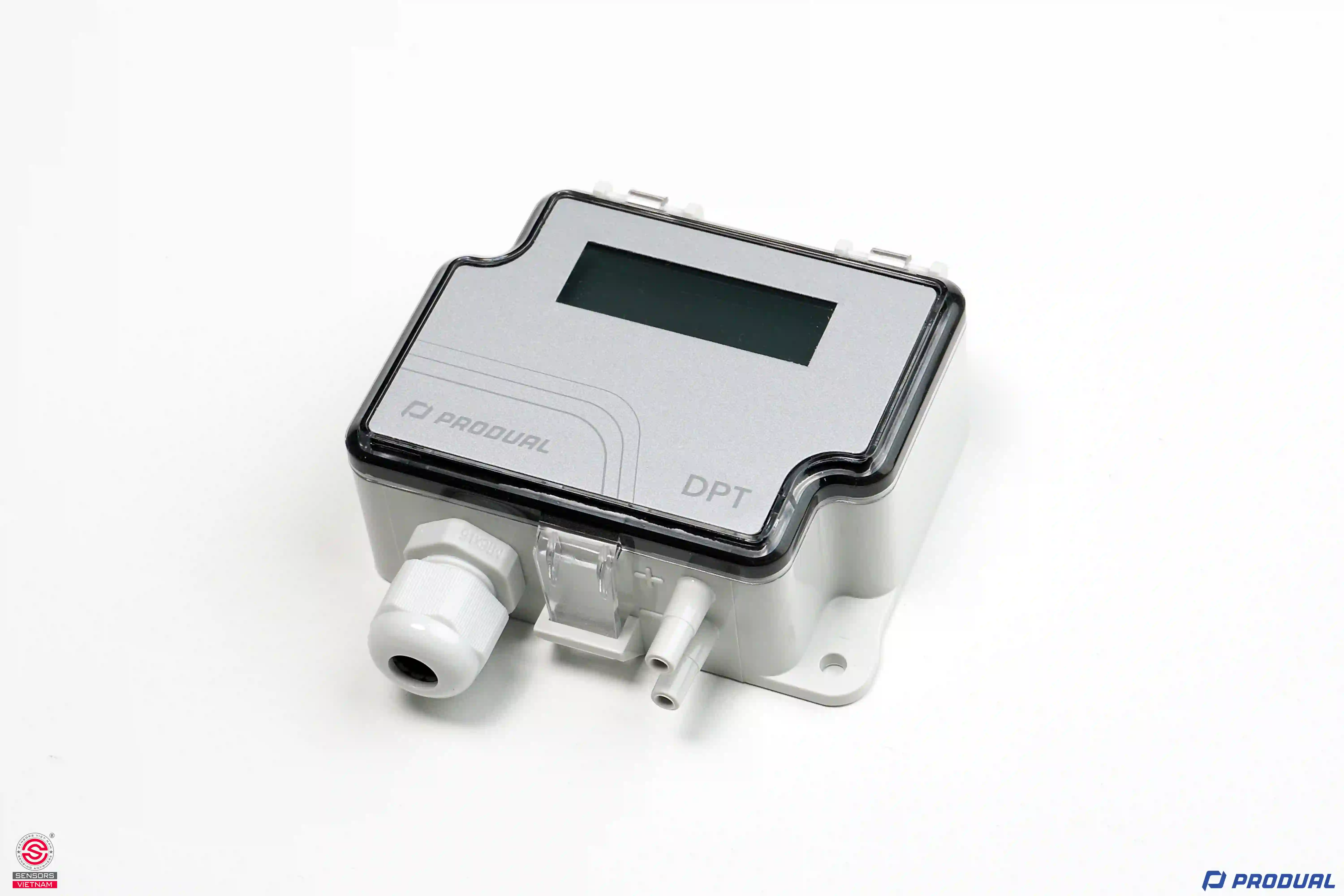

Cảm biến DPT-2W-250-R8-D được thiết kế nhỏ gọn để thuận tiện lắp đặt trong phòng kỹ thuật, AHU, đường ống gió hoặc các hệ thống giám sát chênh áp. Thiết bị tích hợp hai cổng lấy áp P+ và P- để kết nối với hai vị trí cần so sánh áp suất. Bên trong là phần tử cảm biến chênh áp kết hợp với mạch điện tử có nhiệm vụ xử lý và chuyển đổi giá trị đo thành tín hiệu 4-20mA.

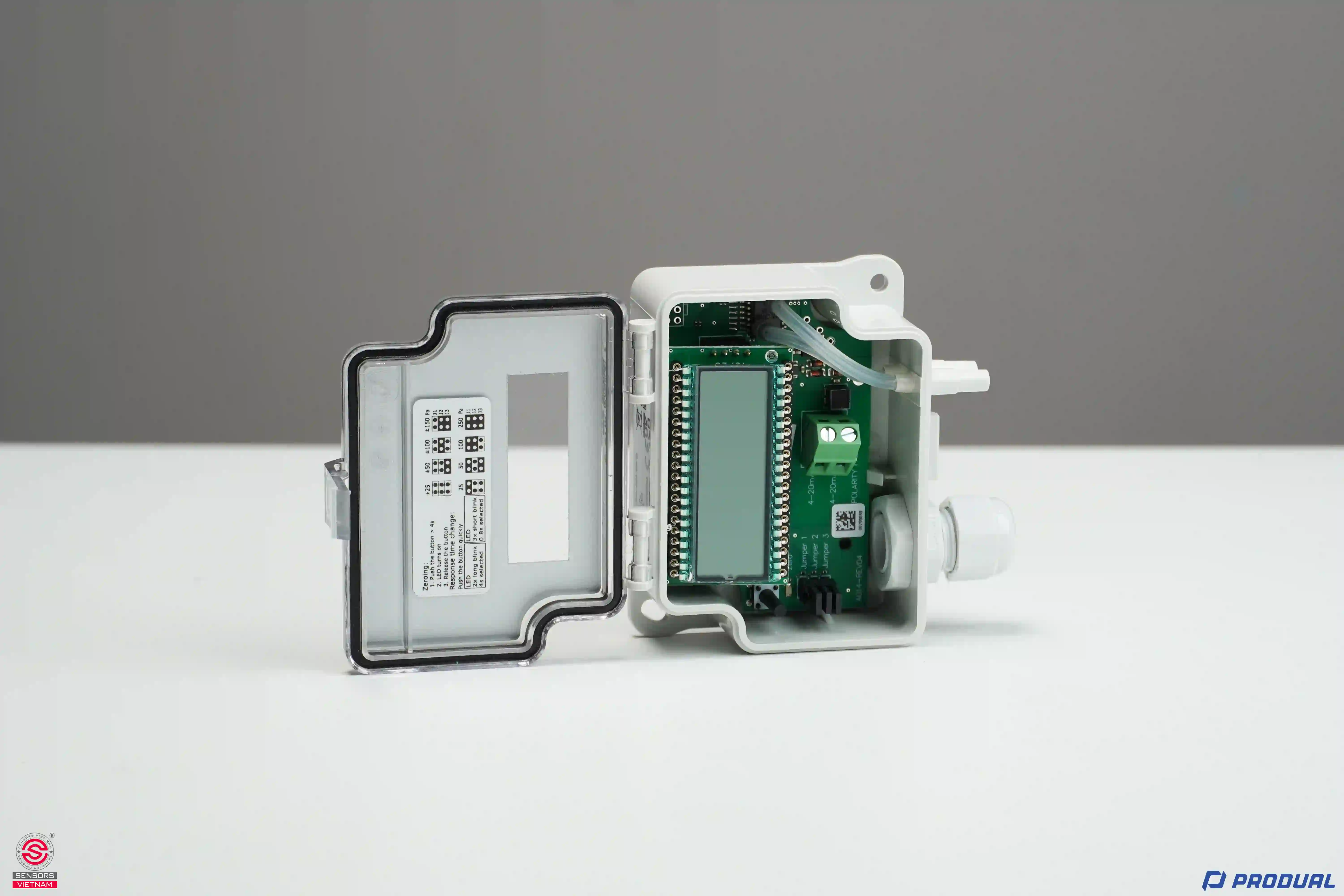

DPT-2W-250-R8-D còn được tích hợpmàn hình hiển thị LCD và jumper để người sử dụng lựa chọn dải đo phù hợp trực tiếp tại hiện trường. Chức năng hiệu chỉnh điểm 0 giúp thiết bị có thể được cân chỉnh sau khi lắp đặt hoặc bảo trì. Vỏ bảo vệ IP54 giúp cảm biến phù hợp với môi trường kỹ thuật của hệ thống HVAC và tự động hóa tòa nhà.
NGUYÊN LÝ HOẠT ĐỘNG CỦA DPT-2W-250-R8-D
Nguyên lý hoạt động của DPT-2W-250-R8-D dựa trên việc so sánh áp suất tại hai cổng P+ và P-. Cổng P+ được kết nối với vị trí có áp suất cao hơn, trong khi cổng P- được kết nối với vị trí có áp suất thấp hơn. Phần tử cảm biến bên trong liên tục xác định sự khác biệt giữa hai mức áp suất này.
Giá trị chênh áp sau đó được mạch điện tử xử lý và chuyển thành tín hiệu dòng 4-20mA tỷ lệ với dải đo đang được lựa chọn. Ví dụ, khi thiết bị được cấu hình ở dải 0...250 Pa, giá trị 0 Pa tương ứng với khoảng 4mA, 125 Pa tương ứng khoảng 12mA và 250 Pa tương ứng khoảng 20mA.
Tín hiệu 4-20mA được truyền về PLC, DDC hoặc BMS để hiển thị giá trị chênh áp, thiết lập cảnh báo hoặc sử dụng làm tín hiệu phản hồi cho các thuật toán điều khiển.
Do sử dụng nguyên lý 2-wire, nguồn cấp và tín hiệu đo được truyền trên cùng một vòng dòng. Đây là một trong những điểm khác biệt quan trọng giữa DPT-2W-250-R8-D và các cảm biến chênh áp sử dụng cấu hình 3 dây hoặc 4 dây.
THÔNG SỐ KỸ THUẬT CẢM BIẾN CHÊNH ÁP KHÍ DPT-2W-250-R8-D
DPT-2W-250-R8-D là cảm biến chênh áp khí dạng 2 dây với tín hiệu đầu ra 4-20mA. Thiết bị sử dụng nguồn cấp 10...35 VDC, đo không khí và các loại khí không ngưng tụ. Model này cung cấp 8 dải đo lựa chọn gồm -25...+25 Pa, -50...+50 Pa, -100...+100 Pa, -150...+150 Pa, 0...25 Pa, 0...50 Pa, 0...100 Pa và 0...250 Pa.
Độ chính xác của thiết bị đạt ±1.5% giá trị đo + 2 Pa. Cảm biến hỗ trợ hiệu chỉnh điểm 0 bằng nút nhấn và có thể lựa chọn thời gian đáp ứng 0.8 giây hoặc 4 giây. Nhiệt độ hoạt động của thiết bị nằm trong khoảng -10...+50°C, trong khi vỏ bảo vệ đạt cấp IP54.
- Tuỳ chọn 8 dải đo tùy chỉnh -25...25 / -50...50 / -100...100 / -150...150 / 0...25 / 0...50 / 0...100 / 0...250 Pa
- Ngõ ra: 4-20 mA (2 dây)
- Màn hình hiển thị LCD
- Tiêu chuẩn chống nước chống bụi IP54
- Xuất xứ PRODUAL- Phần Lan
- Bảo hành 12 tháng chính hãng
- Chứng chỉ CO, CQ đầy đủ
DẢI ĐO CỦA CẢM BIẾN CHÊNH ÁP KHÍ 2 DÂY DPT-2W-250-R8-D
Một trong những ưu điểm nổi bật của DPT-2W-250-R8-D là khả năng lựa chọn tới 8 dải đo khác nhau trên cùng một thiết bị. Các dải hai chiều gồm -25...+25 Pa, -50...+50 Pa, -100...+100 Pa và -150...+150 Pa. Các dải một chiều gồm 0...25 Pa, 0...50 Pa, 0...100 Pa và 0...250 Pa.
Khả năng lựa chọn nhiều dải đo giúp DPT-2W-250-R8-D có tính linh hoạt cao trong quá trình thiết kế, lắp đặt và bảo trì. Nhà thầu HVAC hoặc BMS có thể sử dụng cùng một model cho nhiều vị trí khác nhau thay vì phải chuẩn bị riêng từng cảm biến theo từng dải áp suất.
Các dải đo thấp và hai chiều đặc biệt hữu ích trong ứng dụng giám sát chênh áp phòng sạch, trong khi các dải 0...100 Pa và 0...250 Pa phù hợp cho giám sát lọc, quạt và áp suất trong hệ thống thông gió.
ỨNG DỤNG CẢM BIẾN CHÊNH ÁP DPT-2W-250-R8-D
Đo chênh áp phòng sạch
DPT-2W-250-R8-D được sử dụng để đo chênh lệch áp suất giữa phòng sạch và hành lang hoặc giữa hai khu vực có cấp độ sạch khác nhau. Việc duy trì chênh áp phù hợp giúp kiểm soát hướng di chuyển của luồng không khí, hạn chế sự xâm nhập hoặc phát tán của bụi và các chất ô nhiễm.
Tín hiệu 4-20mA từ cảm biến có thể được truyền trực tiếp về BMS để theo dõi liên tục áp suất phòng, thiết lập cảnh báo khi chênh áp vượt giới hạn hoặc phục vụ hệ thống điều khiển áp suất tự động.
Giám sát lọc gió và cảnh báo lọc bẩn
Trong AHU hoặc hệ thống thông gió, một đầu lấy áp được đặt trước bộ lọc và đầu còn lại đặt sau bộ lọc. Khi bộ lọc còn sạch, mức chênh áp thường thấp. Khi bụi tích tụ trên bề mặt lọc, sức cản của bộ lọc tăng lên và chênh áp giữa hai phía cũng tăng theo.
DPT-2W-250-R8-D liên tục đo giá trị này và truyền tín hiệu về hệ thống điều khiển. BMS có thể dựa trên giá trị chênh áp để xác định tình trạng của bộ lọc và đưa ra cảnh báo vệ sinh hoặc thay thế khi cần thiết.
Đo chênh áp đường ống gió
DPT-2W-250-R8-D có thể được sử dụng để giám sát áp suất trong AHU, đường ống cấp gió, đường ống hồi gió và nhiều hệ thống thông gió khác. Với nhiều dải đo từ mức rất thấp đến 0...250 Pa, thiết bị phù hợp với các ứng dụng HVAC yêu cầu đo chênh áp chính xác ở vùng áp suất thấp.
Giám sát trạng thái quạt
Chênh áp có thể được sử dụng để xác nhận trạng thái hoạt động của quạt hoặc blower. Khi quạt hoạt động bình thường, hệ thống tạo ra mức chênh áp nhất định. Nếu quạt dừng, hỏng hoặc lưu lượng khí giảm bất thường, giá trị chênh áp cũng thay đổi.
Thông qua tín hiệu 4-20mA của DPT-2W-250-R8-D, hệ thống BMS có thể giám sát trạng thái quạt, cảnh báo sự cố và theo dõi hoạt động của hệ thống thông gió theo thời gian thực.
Điều khiển van gió và hệ thống thông gió
Giá trị chênh áp từ DPT-2W-250-R8-D có thể được sử dụng làm tín hiệu phản hồi cho bộ điều khiển. PLC hoặc DDC dựa vào tín hiệu này để điều chỉnh van gió, damper hoặc tốc độ quạt nhằm duy trì áp suất tại giá trị yêu cầu.
Ứng dụng này thường được sử dụng trong hệ thống HVAC tự động, phòng sạch, phòng thí nghiệm và các khu vực yêu cầu kiểm soát áp suất liên tục.
Giám sát hệ thống tăng áp
Trong hệ thống tăng áp cầu thang hoặc các khu vực cần duy trì áp suất dương, DPT-2W-250-R8-D có thể đo sự chênh lệch áp suất giữa khu vực được tăng áp và khu vực bên ngoài. Tín hiệu 4-20mA được đưa về tủ điều khiển hoặc BMS để giám sát và điều khiển hệ thống.
ƯU ĐIỂM CỦA DPT-2W-250-R8-D
Ưu điểm nổi bật của DPT-2W-250-R8-D là tín hiệu 4-20mA dạng 2 dây, trong đó nguồn và tín hiệu sử dụng chung một vòng dòng. Thiết kế này giúp giảm số lượng dây dẫn và thuận tiện khi lắp đặt trong các dự án có khoảng cách truyền tín hiệu lớn.
Khả năng lựa chọn 8 dải đo trên cùng một model cũng giúp thiết bị linh hoạt hơn đáng kể so với các cảm biến chỉ có một dải đo cố định. Người sử dụng có thể thay đổi dải đo tại hiện trường để phù hợp với từng ứng dụng mà không cần thay cảm biến.
DPT-2W-250-R8-D còn hỗ trợ cả dải đo một chiều và hai chiều, phù hợp từ các ứng dụng đo chênh áp phòng rất nhỏ đến giám sát lọc và đường ống có mức chênh áp lên tới 250 Pa. Khả năng hiệu chỉnh điểm zero, lựa chọn thời gian đáp ứng và cấp bảo vệ IP54 giúp thiết bị đáp ứng tốt yêu cầu của hệ thống HVAC và BMS.
DPT-2W-250-R8-D KHÁC GÌ CẢM BIẾN CHÊNH ÁP 3 DÂY?
Điểm khác biệt quan trọng nhất nằm ở phương thức đấu nối. Với cảm biến 2 dây, nguồn cấp và tín hiệu 4-20mA cùng sử dụng một vòng dòng. Vì vậy chỉ cần hai dây kết nối giữa cảm biến và hệ thống điều khiển.
Trong khi đó, cảm biến 3 dây thường sử dụng một dây cấp nguồn dương, một dây common và một dây tín hiệu riêng. Vì vậy số lượng dây kết nối nhiều hơn.
Thiết kế 2-wire của DPT-2W-250-R8-D đặc biệt phù hợp với các hệ thống công nghiệp và BMS sử dụng chuẩn 4-20mA current loop, đồng thời thuận tiện khi cần truyền tín hiệu ở khoảng cách xa.
TÓM TẮT CẢM BIẾN CHÊNH ÁP KHÍ DPT-2W-250-R8-D
DPT-2W-250-R8-D là cảm biến chênh áp khí sử dụng tín hiệu 4-20mA dạng 2 dây, được thiết kế cho các ứng dụng HVAC, BMS và tự động hóa tòa nhà. Thiết bị hỗ trợ 8 dải đo từ -25...+25 Pa đến 0...250 Pa, cho phép sử dụng linh hoạt trong nhiều ứng dụng mà không cần thay đổi model.
Khả năng đo chênh áp thấp, hỗ trợ dải đo hai chiều, tín hiệu 4-20mA ổn định và cấu hình 2-wire giúp DPT-2W-250-R8-D đặc biệt phù hợp cho phòng sạch, AHU, giám sát lọc gió, giám sát quạt, đường ống HVAC và hệ thống điều khiển áp suất.
