CẢM BIẾN CHÊNH ÁP BT-441 (4-20mA, có màn hình)

Trong các hệ thống quản lý tòa nhà (BMS) và điều khiển tự động hóa ngày nay, việc đo lường sự khác biệt áp suất giữa hai điểm một cách chính xác là cực kỳ quan trọng. BT-441 là transmitter chênh áp cao cấp có tích hợp màn hình hiển thị đến từ thương hiệu EMS Kontrol. Thiết bị được thiết kế tích hợp màn hình hiển thị số, giúp kỹ thuật viên dễ dàng giám sát tại chỗ và truyền dữ liệu analog 4-20 mA về hệ thống điều khiển trung tâm.

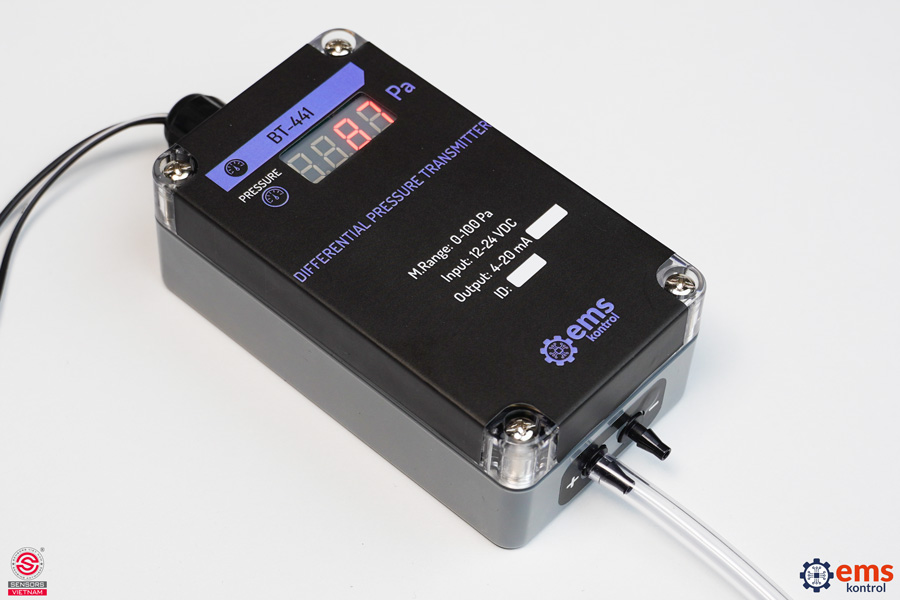

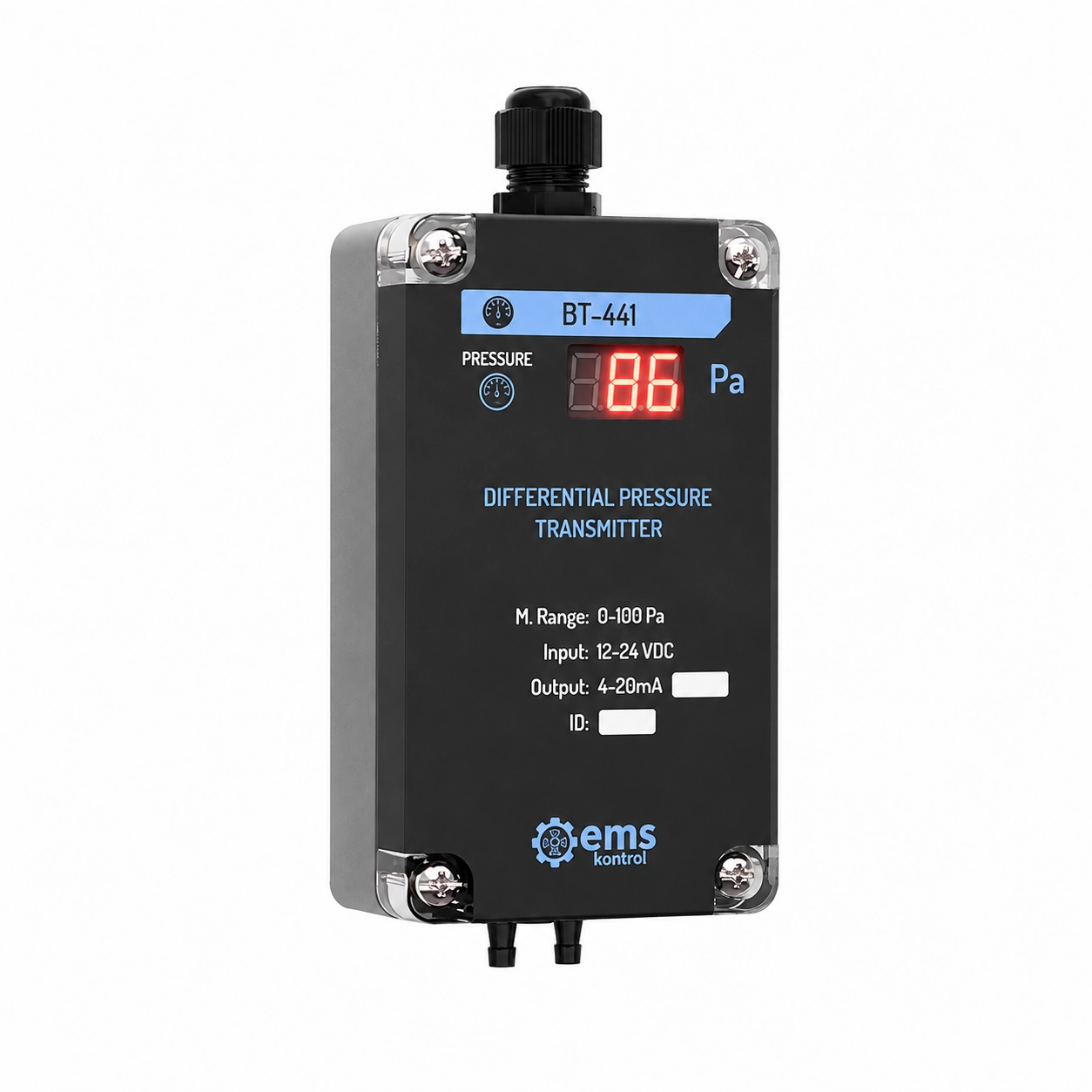

Cấu tạo và thiết kế công nghiệp của transmitter chênh áp BT-441

BT-441 sở hữu thiết kế bền bỉ, hiện đại và vô cùng tiện dụng cho kỹ thuật viên:

• Kích thước vật lý: Thiết bị có chiều cao 147 mm, chiều rộng 65 mm và độ sâu 40 mm.
• Vỏ bảo vệ IP67: Thân máy được cấu tạo từ nhựa cao cấp đạt chuẩn IP67 (không bao gồm phần cảm biến), mang lại khả năng kháng bụi và nước hiệu quả.

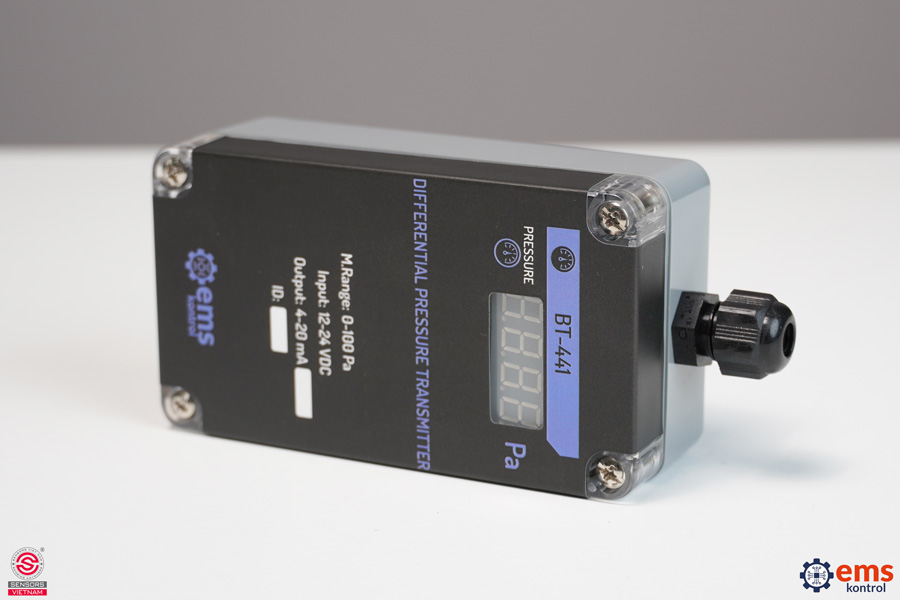

• Màn hình hiển thị LED: Tích hợp màn hình LED đỏ hiển thị giá trị áp suất thực tế theo đơn vị Pascal (Pa).
• Kết nối đầu dò: Phía dưới thiết bị có các đầu dò áp suất (+) và (-) để kết nối ống dẫn khí

Nguyên lý hoạt động và truyền thông của transmitter chênh áp BT-441

BT-441 vận hành như một thiết bị đo lường và xử lý dữ liệu thông minh:

• Đo lường: Thiết bị thực hiện đo chính xác giá trị chênh lệch áp suất giữa hai điểm đo khác nhau.
• Cấp nguồn: Hoạt động ổn định với nguồn điện DC trong dải từ 12V đến 24V.
• Truyền tải tín hiệu: Giá trị đo được bộ vi xử lý chuẩn hóa và truyền qua terminal đầu ra analog dạng dòng điện 4-20 mA đến vị trí giám sát mong muốn

Ưu điểm nổi bật của transmitter chênh áp BT-441

• Độ chính xác và Độ nhạy cao: Thiết bị đạt độ nhạy ± 1 Pa và sai số đo lường cực thấp chỉ ở mức ± 3%.
• Vận hành bền bỉ: Được thiết kế cho tuổi thọ hoạt động lâu dài (Long Operating Life) và tính ổn định cao trong nhiều môi trường.
• Dễ dàng lắp ráp: Thiết kế gọn nhẹ, hỗ trợ gắn tường nhanh chóng với phụ kiện đi kèm.
• Tính ổn định: Sản phẩm đạt tiêu chuẩn Châu Âu về tương thích điện từ (EMC) và an toàn điện áp thấp (LVD)

Ứng dụng thực tế của transmitter chênh áp BT-441

Sản phẩm được tin dùng rộng rãi trong nhiều lĩnh vực kỹ thuật khắt khe:

• Hệ thống HVAC: Kiểm soát áp suất cầu thang, ống gió và hệ thống thông gió.

• Y tế và Thí nghiệm: Sử dụng trong phòng sạch (Clean rooms) và các phòng thí nghiệm yêu cầu kiểm soát khí khắt khe.

• Nông nghiệp công nghệ cao: Tự động hóa trang trại gia cầm và phòng ấp trứng (Incubation rooms).

• Lưu trữ thực phẩm: Kho lạnh và các tủ điều hòa không khí

Lưu ý lắp đặt và hiệu chuẩn an toàn của transmitter chênh áp BT-441

Để thiết bị đạt hiệu suất và độ bền cao nhất, người dùng cần lưu ý:

• Thời gian ổn định: Thiết bị bắt đầu đo sau 30 giây cấp nguồn. Tuy nhiên, hãng khuyến cáo nên để máy trong môi trường ít nhất 5 phút để đạt được các giá trị đo ổn định nhất.

• Kết nối cáp: Nên sử dụng cáp bọc kim (shielded cable) làm dây truyền tín hiệu để ngăn chặn các nhiễu điện từ bên ngoài ảnh hưởng đến kết quả đo.

• Bảo vệ thiết bị: Tránh để thiết bị tiếp xúc trực tiếp với chất lỏng, nồng độ bụi cực cao hoặc nhiệt độ vượt quá dải cho phép (-10°C đến +55°C).

• Hiệu chuẩn (Calibration): Chỉ thực hiện khi chắc chắn thiết bị đo sai. Trước khi hiệu chuẩn, phải tháo các ống dẫn ở đầu dò (+) và (-) để đảm bảo không có dòng khí lưu thông. Nhấn và giữ nút "Calibration" trong 5 giây cho đến khi màn hình hiển thị "CAL" và sau đó là "0" để hoàn tất

Thông số kỹ thuật của transmitter chênh áp BT-441

- Dải đo chênh áp: 0-100 Pa / (-500)-(+500) Pa, 0-125 Pa / (-125)-(+125) Pa tùy chọn 1 dải khi đặt hàng

- Ngõ ra: 4-20mA

- Độ nhạy: ± 1 Pa

- Độ chính xác: ± % 3

- Nguồn cấp 12-24VDC

- Xuất xứ EMS/Turkey
