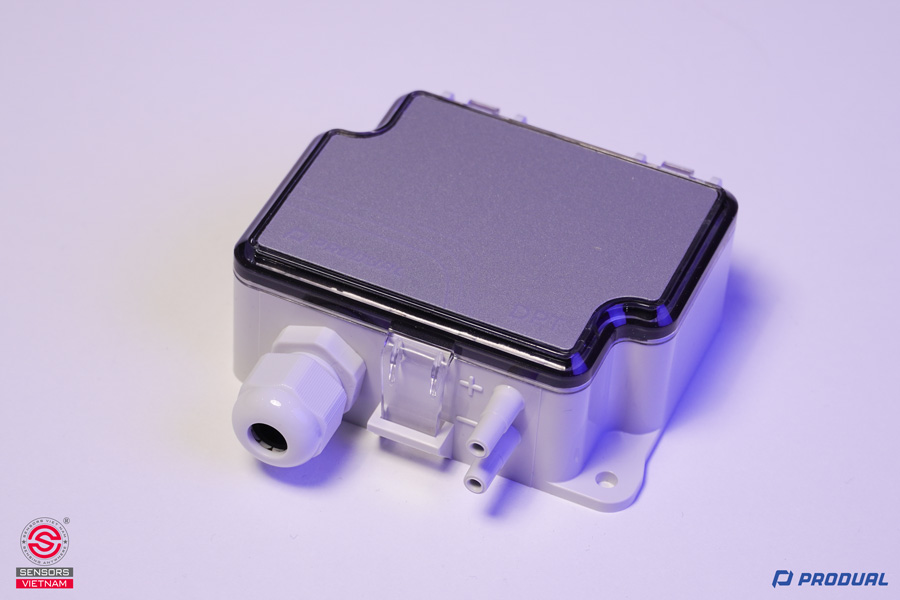

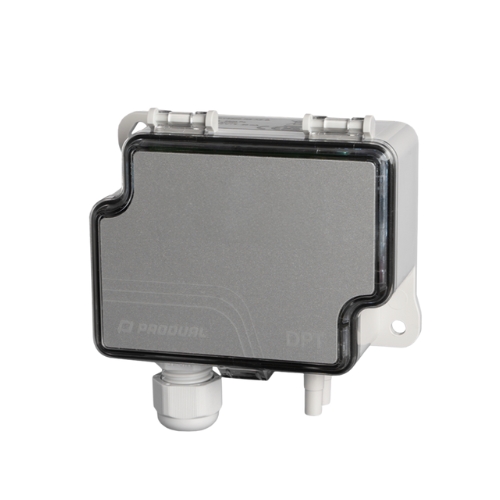

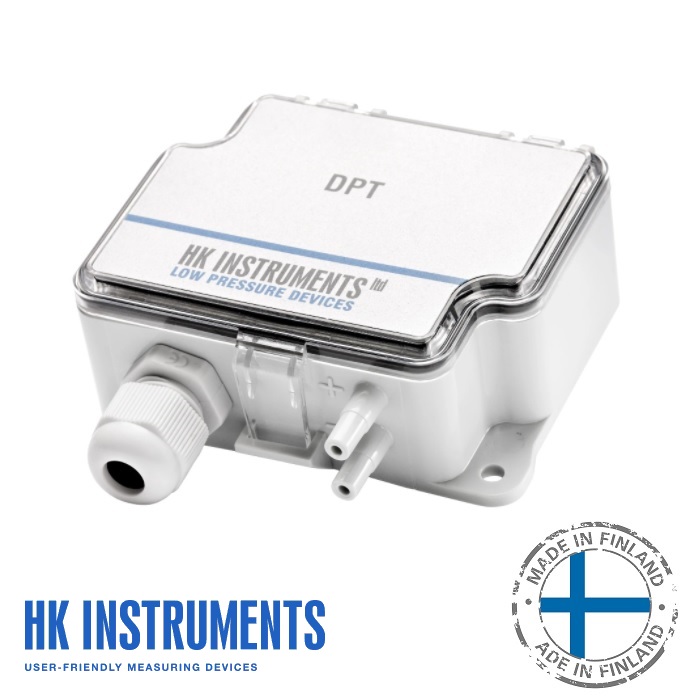

Cảm biến chênh áp gió DPT2500-R8 là thiết bị đo áp suất vi sai giữa hai điểm trong hệ thống không khí thông qua hai cổng áp suất P1 (+) và P2 (-). Thiết bị xác định độ chênh lệch áp suất giữa hai điểm và chuyển đổi thành tín hiệu analog tuyến tính tương ứng với dải đo 0…2500 Pa. Tín hiệu này được truyền về hệ thống điều khiển để giám sát, điều chỉnh lưu lượng gió hoặc phát hiện sự thay đổi bất thường trong hệ thống. Với dải đo cao, DPT2500-R8 đặc biệt phù hợp cho hệ thống có áp suất lớn và lưu lượng cao.
CẤU TẠO VÀ THIẾT KẾ CỦA CẢM BIẾN CHÊNH ÁP GIÓ PRODUAL DPT2500-R8
Cảm biến được thiết kế nhỏ gọn, chắc chắn, phù hợp lắp đặt trong tủ điện hoặc trên vách kỹ thuật của hệ thống HVAC.

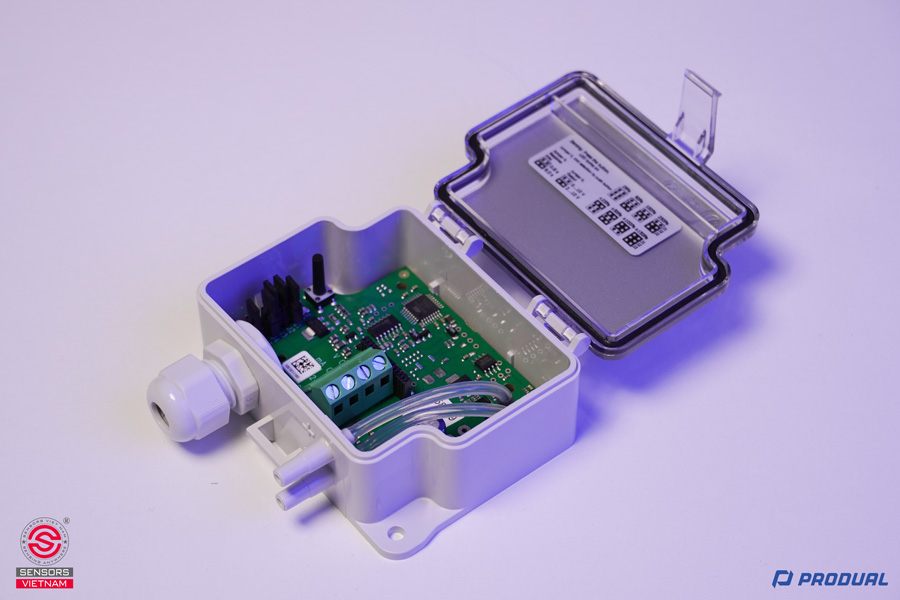

DPT2500-R8 bao gồm:
- Phần tử cảm biến áp suất vi sai độ chính xác cao
- Hai cổng kết nối áp suất P1 (+) và P2 (-)
- Mạch xử lý tín hiệu analog tuyến tính
- Ngõ ra điện áp và ngõ ra dòng độc lập: 0-10V và 4-20mA
- Nguồn cấp 24V AC/DC
Thiết kế tối ưu giúp thiết bị vận hành ổn định trong môi trường kỹ thuật liên tục.
NGUYÊN LÝ HOẠT ĐỘNG CẢM BIẾN CHÊNH ÁP GIÓ DPT2500-R8
Thiết bị đo sự chênh lệch áp suất giữa hai điểm:
- Khi áp suất tại P1 lớn hơn P2 → giá trị chênh áp dương
- Khi áp suất tại P1 nhỏ hơn P2 → giá trị chênh áp âm
Giá trị chênh áp được xử lý và chuyển đổi thành:
- Ngõ ra điện áp: 0…10 VDC hoặc 2…10 VDC
- Ngõ ra dòng: 4…20 mA
Hai tín hiệu hoạt động độc lập, cho phép linh hoạt tích hợp với hệ thống điều khiển trung tâm.
THÔNG SỐ KỸ THUẬT CẢM BIẾN CHÊNH ÁP GIÓ DPT2500-R8
- Dải đo tùy chỉnh ±100, 0-100, 0-250, 0-500 Pa, 0-1000, 0-1500, 0-2000, 0-2500 Pa
- Ngõ ra 4-20mA và 0-10VDC độc lập
- Đo chênh áp gió, không khí
- Nguồn cấp 24VDC
- Bao gồm đầy đủ phụ kiện ống PVC 2m và đế gắn
- Chứng chỉ CO/CQ đầy đủ
- Bảo hành 12 tháng 1 đổi 1
- Xuất xứ Produal/Phần Lan
.jpg)
ỨNG DỤNG CẢM BIẾN CHÊNH ÁP GIÓ PRODUAL DPT2500-R8
GIÁM SÁT CHÊNH ÁP TRÊN ĐƯỜNG ỐNG GIÓ CHÍNH
Trong các hệ thống HVAC trung tâm của trung tâm thương mại, nhà máy hoặc xưởng sản xuất, DPT2500-R8 được sử dụng để đo chênh áp trên đường ống gió chính nhằm đánh giá tổn hao áp suất và hiệu suất quạt.
ĐO CHÊNH ÁP TRƯỚC VÀ SAU QUẠT CÔNG SUẤT LỚN
Thiết bị đo chênh áp trước và sau quạt để xác định hiệu suất vận hành, giúp điều chỉnh tốc độ quạt tối ưu, tiết kiệm điện năng và giảm hao mòn cơ khí.
THEO DÕI TÌNH TRẠNG LỌC GIÓ TRONG AHU CÔNG NGHIỆP
Trong các hệ thống AHU công nghiệp, bộ lọc có kích thước lớn và lưu lượng cao sẽ tạo ra chênh áp lớn khi bị bẩn. DPT2500-R8 cho phép theo dõi mức chênh áp lên đến 2500Pa, giúp phát hiện chính xác thời điểm cần bảo trì.
KIỂM SOÁT ÁP SUẤT KHU VỰC KỸ THUẬT VÀ HỆ THỐNG CẤP GIÓ CƯỠNG BỨC
Đối với các khu vực yêu cầu áp suất cao hơn bình thường như buồng kỹ thuật, phòng máy hoặc hệ thống cấp gió cưỡng bức, cảm biến giúp kiểm soát và duy trì mức áp suất ổn định.
MUA CẢM BIẾN CHÊNH ÁP GIÓ DPT2500-R8 TẠI SENSORS VIỆT NAM
Cảm biến chênh áp gió DPT2500-R8 hiện được phân phối chính hãng tại SENSORS VIỆT NAM, cam kết sản phẩm mới 100%, đúng xuất xứ Produal - Phần Lan và đầy đủ chứng từ CO/CQ. Đội ngũ kỹ thuật hỗ trợ tư vấn lựa chọn dải đo phù hợp cho từng hệ thống HVAC, quạt công nghiệp và giám sát lọc gió công suất lớn.
