CẢM BIẾN CHÊNH ÁP GIÓ DPT7000-R8 là cảm biến dùng để đo chênh lệch áp suất của không khí giữa hai điểm trong hệ thống thông gió hoặc phòng kín. Chênh lệch áp suất (Differential Pressure) là sự khác biệt áp suất giữa hai vị trí trong cùng một hệ thống. Việc đo chênh áp giúp xác định:
Tình trạng bộ lọc gió trong hệ thống AHU
Mức độ lưu thông không khí trong ống gió
Áp suất dương hoặc âm trong phòng sạch
Áp suất tăng áp cầu thang thoát hiểm
Cảm biến hoạt động bằng cách so sánh áp suất tại hai cổng đo (High và Low) để xác định giá trị chênh áp. Sau khi đo, tín hiệu sẽ được chuyển đổi thành tín hiệu analog hoặc relay và truyền về PLC, bộ điều khiển HVAC hoặc hệ thống BMS, giúp hệ thống điều khiển quạt gió, giám sát bộ lọc và điều chỉnh lưu lượng không khí. Model DPT7000-R8 thuộc dòng cảm biến chênh áp nổi tiếng của Produal - Phần Lan, được đánh giá cao nhờ độ chính xác cao, độ ổn định lâu dài và khả năng hoạt động bền bỉ trong môi trường công nghiệp.

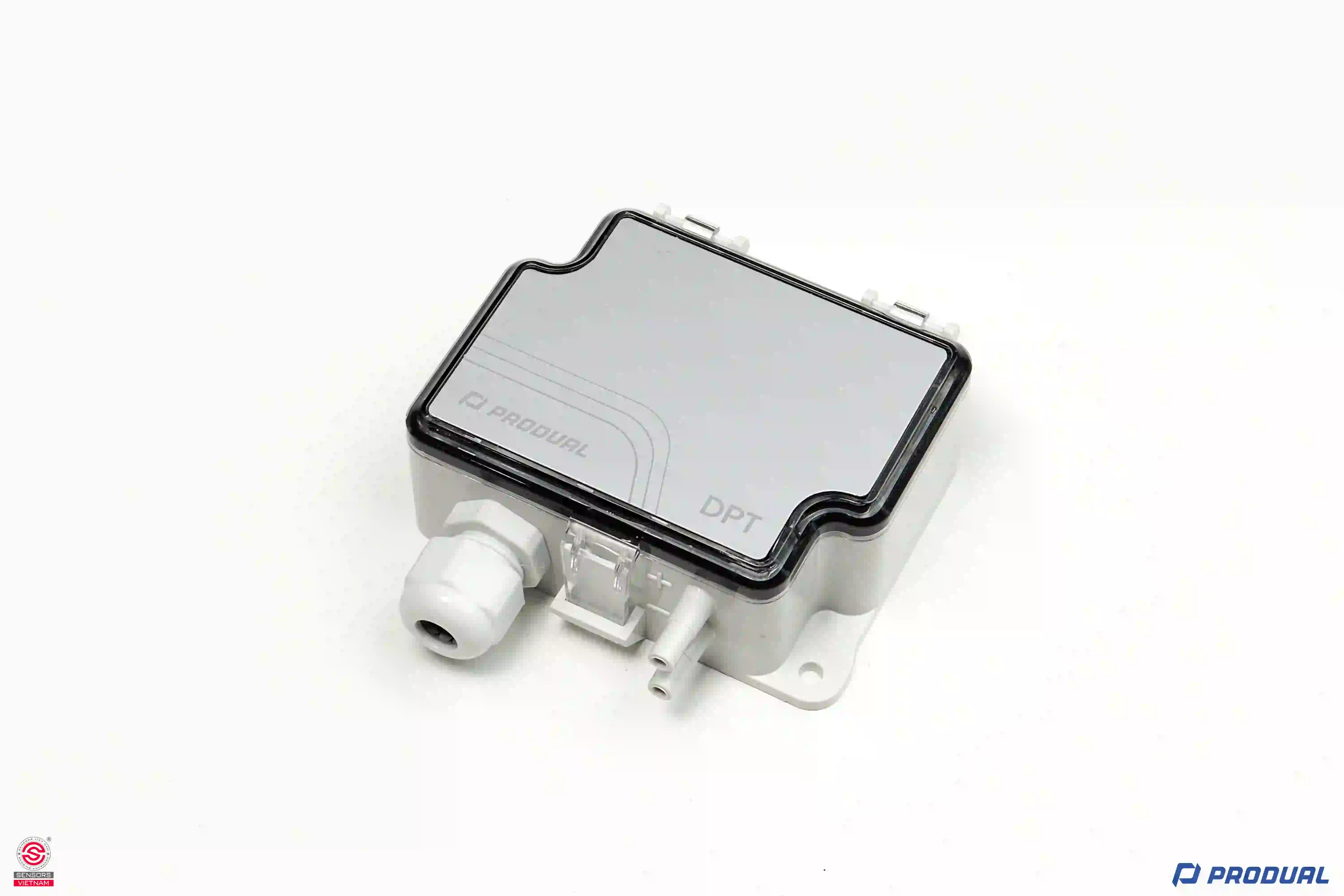

CẤU TẠO CẢM BIẾN CHÊNH ÁP GIÓ PRODUAL DPT7000-R8
Cảm biến DPT7000-R8 được thiết kế chuyên dụng cho hệ thống HVAC với các thành phần chính:
Cảm biến áp suất vi sai (Differential Pressure Sensor) dùng để đo chênh lệch áp suất giữa hai điểm

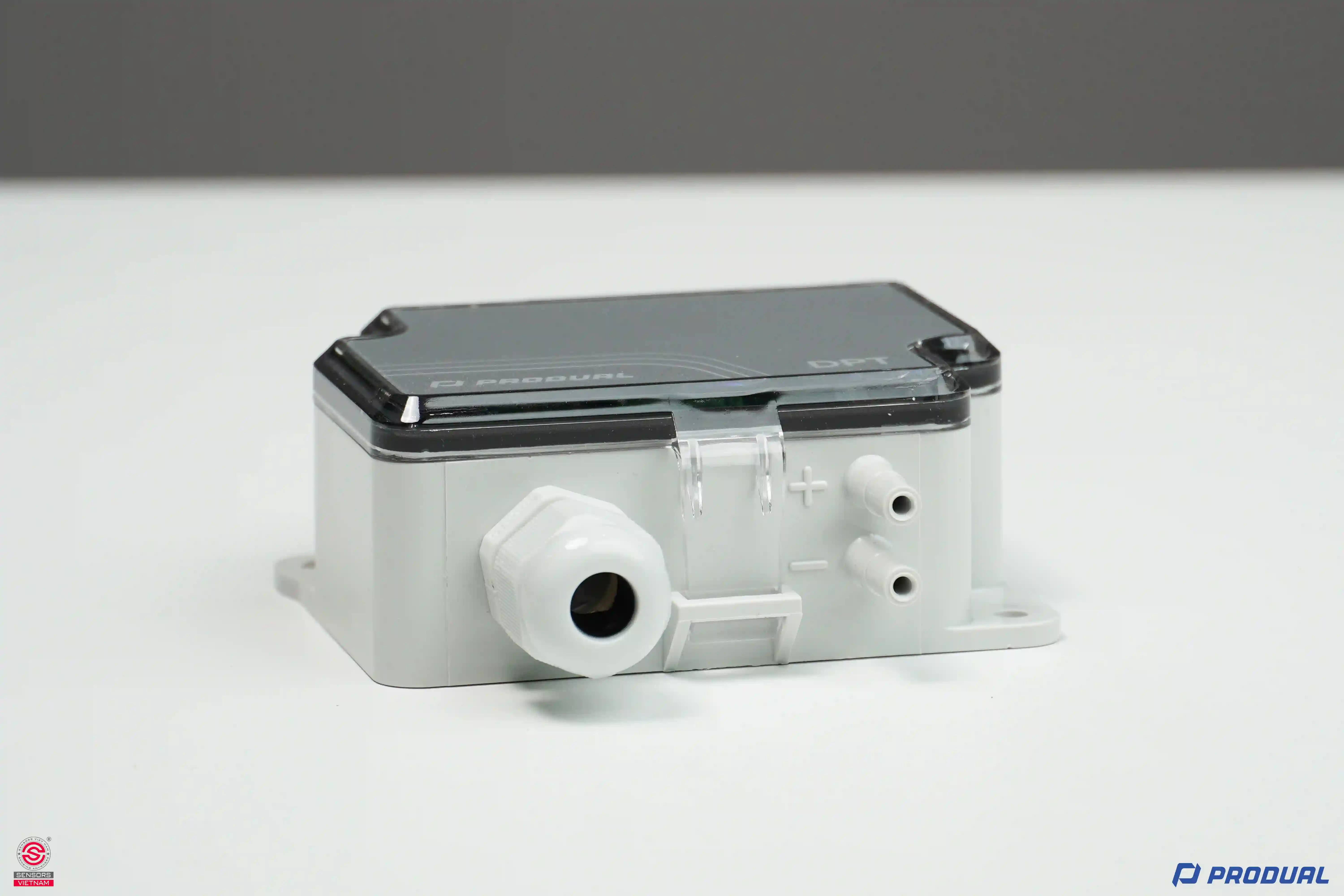

Hai cổng đo áp suất (High và Low) để kết nối với ống dẫn khí

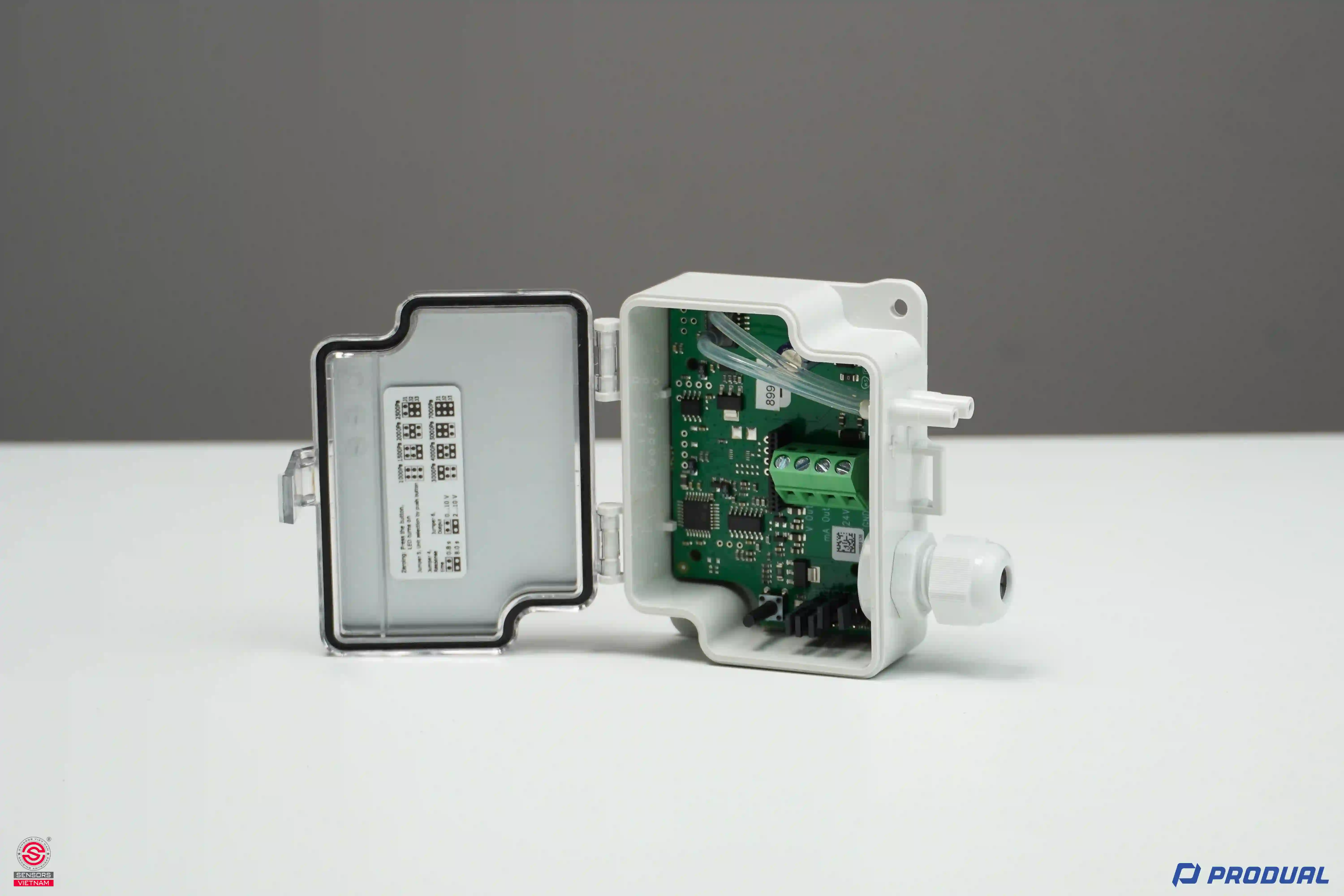

Mạch xử lý tín hiệu giúp chuyển đổi tín hiệu đo thành tín hiệu điện
Ngõ ra tín hiệu analog để truyền dữ liệu về hệ thống điều khiển
Vỏ nhựa công nghiệp bền bỉ bảo vệ các linh kiện bên trong
Thiết kế lắp đặt dễ dàng phù hợp cho tường hoặc tủ kỹ thuật
NGUYÊN LÝ HOẠT ĐỘNG CẢM BIẾN CHÊNH ÁP GIÓ PRODUAL DPT7000-R8
Cảm biến hoạt động theo quy trình đo chênh lệch áp suất:
Bước 1: Lấy mẫu áp suất
Hai ống dẫn khí được kết nối vào hai cổng đo High và Low để lấy áp suất tại hai vị trí khác nhau.
Bước 2: So sánh áp suất
Cảm biến vi sai bên trong thiết bị sẽ so sánh hai giá trị áp suất để xác định giá trị chênh lệch áp suất.
Bước 3: Xuất tín hiệu điều khiển
Giá trị chênh áp sau khi được xử lý sẽ được chuyển thành tín hiệu analog để truyền về PLC, bộ điều khiển HVAC hoặc hệ thống BMS.
THÔNG SỐ KỸ THUẬT CẢM BIẾN CHÊNH ÁP GIÓ PRODUAL DPT7000-R8
- Dải đo tùy chỉnh 0-1000, 0-1500, 0-500 Pa, 0-2000, 0-2500, 0-3000, 0-4000 Pa, 0-5000, 0-7000 Pa
- Ngõ ra 4-20mA và 0-10VDC độc lập
- Đo chênh áp gió, không khí
- Nguồn cấp 24VDC
- Bao gồm đầy đủ phụ kiện ống PVC 2m và đế gắn
- Chứng chỉ CO/CQ đầy đủ
- Bảo hành 24 tháng
- Xuất xứ Produal/Phần Lan
ỨNG DỤNG CẢM BIẾN CHÊNH ÁP GIÓ PRODUAL DPT7000-R8
Cảm biến chênh áp gió PRODUAL DPT7000-R8 được sử dụng rộng rãi trong các hệ thống HVAC và các công trình cần kiểm soát áp suất không khí.
Đo chênh áp gió cầu thang thoát hiểm
Thiết bị được sử dụng để giám sát áp suất dương trong cầu thang thoát hiểm của các tòa nhà. Khi hệ thống quạt tăng áp hoạt động, cảm biến sẽ đo chênh lệch áp suất giữa cầu thang và khu vực bên ngoài nhằm ngăn khói lan vào khu vực thoát hiểm khi xảy ra cháy.
Đo chênh áp trong hệ thống ống gió HVAC
Cảm biến được lắp đặt trong hệ thống ống gió để đo chênh lệch áp suất giữa hai điểm trong đường ống, từ đó giúp giám sát hoạt động của quạt gió và điều chỉnh lưu lượng gió trong hệ thống thông gió và điều hòa không khí.
Giám sát bộ lọc gió trong AHU
Thiết bị có thể được sử dụng để đo chênh lệch áp suất trước và sau bộ lọc gió trong các hệ thống AHU hoặc hệ thống xử lý không khí. Khi chênh áp tăng cao, hệ thống có thể phát hiện bộ lọc bị bẩn và cần thay thế.
Đo chênh áp phòng sạch
Trong các phòng sạch, cảm biến được sử dụng để giám sát sự chênh lệch áp suất giữa các khu vực nhằm kiểm soát hướng di chuyển của luồng không khí và ngăn ngừa nhiễm bẩn giữa các phòng.
Ứng dụng trong phòng thí nghiệm và phòng cách ly
Thiết bị cũng được sử dụng để giám sát áp suất âm trong phòng thí nghiệm, phòng cách ly hoặc các khu vực cần kiểm soát áp suất, đảm bảo điều kiện môi trường luôn đạt yêu cầu vận hành.
