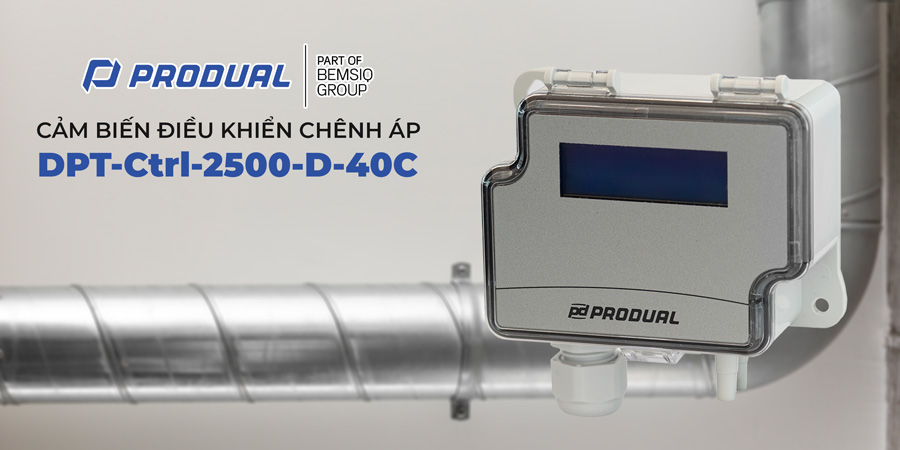

BỘ ĐIỀU KHIỂN CHÊNH ÁP DPT-Ctrl-2500-D-40C là thiết bị đa năng thuộc dòng cảm biến lưu lượng khí Produal/Finland, kết hợp chức năng đo chênh áp, đo lưu lượng khí và điều khiển PID trong một sản phẩm duy nhất. Thiết bị cho phép kiểm soát áp suất không đổi hoặc lưu lượng không khí không đổi trong ống dẫn, qua quạt ly tâm, hệ thống VAV hoặc damper. Người dùng có thể chọn hệ số K từ các nhà sản xuất quạt phổ biến hoặc đầu dò đo để chuyển đổi chính xác từ chênh áp sang lưu lượng. Tất cả thông số PID và chức năng được điều chỉnh dễ dàng qua menu trên màn hình hiển thị tại chỗ.

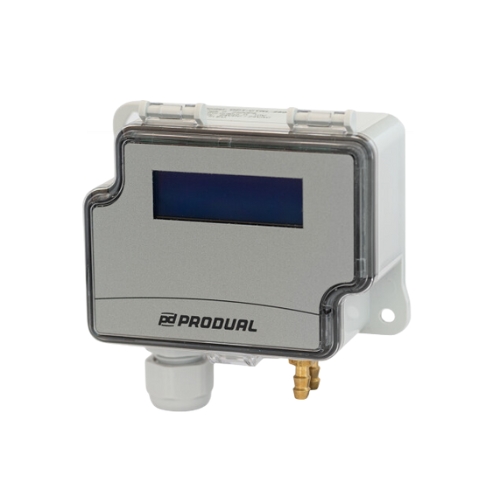

CẤU TẠO CỦA BỘ ĐIỀU KHIỂN CHÊNH ÁP DPT-Ctrl-2500-D-40C
BỘ ĐIỀU KHIỂN CHÊNH ÁP DPT-Ctrl-2500-D-40C được thiết kế chắc chắn, phù hợp lắp đặt công nghiệp với các thành phần chính:
- Vỏ bảo vệ bằng nhựa ABS và PC, đạt chuẩn IP54 chống bụi và nước.
- Màn hình hiển thị dot matrix có đèn nền - cho phép xem trực tiếp các giá trị đo lường (chênh áp, lưu lượng, vận tốc), setpoint, đầu ra và trạng thái thiết bị ngay tại chỗ mà không cần thiết bị đọc ngoài.
- Cổng kết nối áp suất Ø5.2 mm cho ống dẫn khí (cao và thấp).
- Đầu nối dây điện 1.5 mm², gland cáp M16.
- Lỗ lắp đặt 2 x Ø4.3 mm (một lỗ dài) giúp gắn tường hoặc hộp dễ dàng.
- Kích thước nhỏ gọn: 90 × 95 × 36 mm, trọng lượng khoảng 150 g.
- Nguồn cấp 24V AC/DC, tích hợp bộ điều khiển PID, cảm biến chênh áp chính xác và hai kênh đầu ra analog độc lập.
Màn hình hiển thị tại chỗ là điểm nổi bật, giúp kỹ thuật viên dễ dàng giám sát, cài đặt và hiệu chỉnh mà không cần phần mềm hoặc thiết bị phụ trợ.
NGUYÊN LÝ HOẠT ĐỘNG CỦA BỘ ĐIỀU KHIỂN CHÊNH ÁP DPT-Ctrl-2500-D-40C
Thiết bị hoạt động dựa trên nguyên lý đo chênh lệch áp suất qua hai cổng áp, sau đó xử lý tín hiệu bằng bộ điều khiển PID để duy trì giá trị setpoint mong muốn.
- Đo chênh áp hoặc lưu lượng khí trong ống dẫn/quạt ly tâm.
- Bộ PID tính toán và điều chỉnh đầu ra analog (0-10V hoặc 4-20mA) để điều khiển tốc độ quạt, vị trí damper hoặc van, giữ áp suất/lưu lượng ổn định.
- Khi đo lưu lượng, chọn K-value từ menu (hỗ trợ nhiều hãng quạt như Fläkt Woods, Rosenberg… hoặc đầu dò phổ biến).
- Zero point thủ công bằng nút bấm trên thiết bị, loại bỏ drift zero theo thời gian.
- Đầu ra kép độc lập: Một kênh cho điều khiển (Ctrl Out), một kênh cho đo lường chênh áp/lưu lượng (P Out) - có thể xuất tín hiệu trực tiếp đến BMS, PLC hoặc thiết bị hiển thị khác.
- Màn hình hiển thị realtime các thông số đo, setpoint và đầu ra, hỗ trợ theo dõi trực tiếp mà không cần thiết bị đọc ngoài.
THÔNG SỐ KỸ THUẬT CỦA BỘ ĐIỀU KHIỂN CHÊNH ÁP DPT-Ctrl-2500-D-40C
- Dải đo 0-2500 pa
- Dải đo nhiệt độ -40-50 °C
- Ngõ ra 4-20mA và 0-10VDC độc lập
- Đo chênh áp gió, không khí
- Nguồn cấp 24VDC
- Có hiển thị tại chỗ
- Chứng chỉ CO/CQ đầy đủ
- Bảo hành 12 tháng 1 đổi 1
- Xuất xứ Produal/Phần Lan
ỨNG DỤNG CỦA BỘ ĐIỀU KHIỂN CHÊNH ÁP DPT-Ctrl-2500-D-40C
BỘ ĐIỀU KHIỂN CHÊNH ÁP PRODUAL DPT-Ctrl-2500-D-40C được ứng dụng rộng rãi trong:
- Hệ thống HVAC/R tòa nhà văn phòng, trung tâm thương mại, bệnh viện.
- Điều khiển áp suất không đổi hoặc lưu lượng khí cho quạt cấp/thoát khí.
- Hệ thống VAV (Variable Air Volume), bộ giảm chấn (damper).
- Giám sát và điều khiển chênh áp qua quạt ly tâm.
- Ứng dụng chịu lạnh sâu (-40°C) như kho lạnh, phòng sạch, nhà máy thực phẩm, công nghiệp.
- Tích hợp BMS nhờ đầu ra analog chuẩn và màn hình hiển thị trực tiếp tiện lợi.
Sản phẩm giúp tiết kiệm năng lượng, duy trì chất lượng không khí và tăng độ bền thiết bị.
