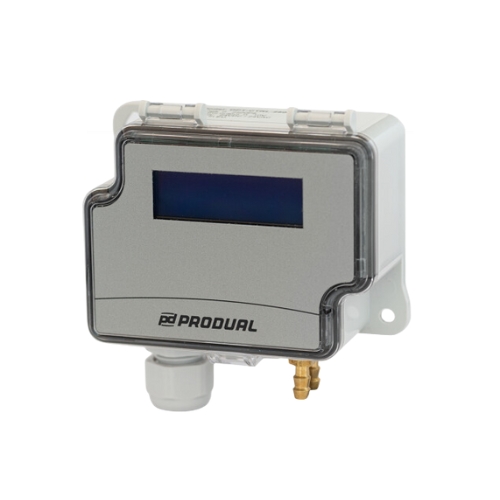

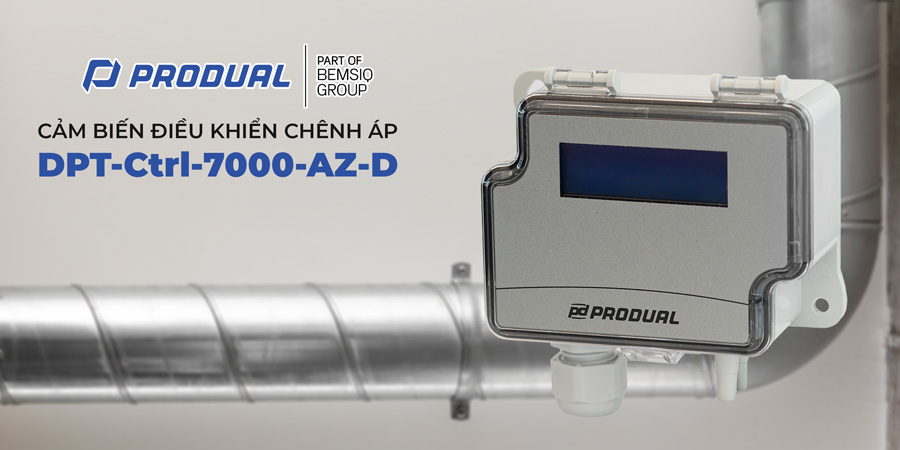

BỘ ĐIỀU KHIỂN CHÊNH ÁP DPT-Ctrl-7000-AZ-D là phiên bản nâng cao thuộc dòng cảm biến lưu lượng khí Produal/Finland, kết hợp đo chênh áp, đo lưu lượng khí và điều khiển PID trong một thiết bị duy nhất. Thiết bị duy trì áp suất không đổi hoặc lưu lượng không khí không đổi trong ống dẫn, qua quạt ly tâm, hệ thống VAV hoặc damper. Tính năng automatic zeroing (AZ) tự động loại bỏ drift zero mỗi khoảng thời gian định kỳ (thường 10 phút), đảm bảo độ chính xác cao mà không cần tháo ống áp suất để hiệu chuẩn thủ công. Người dùng chọn hệ số K từ menu cho các hãng quạt phổ biến hoặc đầu dò đo. Tất cả thông số PID và chức năng điều chỉnh dễ dàng qua menu trên màn hình hiển thị tại chỗ.
CẤU TẠO CỦA BỘ ĐIỀU KHIỂN CHÊNH ÁP DPT-Ctrl-7000-AZ-D
BỘ ĐIỀU KHIỂN CHÊNH ÁP DPT-Ctrl-7000-AZ-D được thiết kế chắc chắn cho môi trường công nghiệp:
- Vỏ bảo vệ bằng nhựa ABS và PC, đạt chuẩn IP54 chống bụi và nước.
- Màn hình hiển thị dot matrix có đèn nền - hiển thị trực tiếp giá trị đo lường (chênh áp, lưu lượng, vận tốc), setpoint, đầu ra và trạng thái thiết bị ngay tại chỗ, hỗ trợ giám sát mà không cần thiết bị đọc ngoài.
- Cổng kết nối áp suất Ø5.2 mm cho ống dẫn khí (cao và thấp).
- Đầu nối dây điện 1.5 mm², gland cáp M16.
- Lỗ lắp đặt 2 x Ø4.3 mm (một lỗ dài) dễ gắn tường hoặc hộp.
- Kích thước nhỏ gọn: 90 × 95 × 36 mm, trọng lượng khoảng 150 g.
- Nguồn cấp 24V AC/DC, tích hợp bộ điều khiển PID, cảm biến chênh áp MEMS chính xác, mạch automatic zeroing và hai kênh đầu ra analog độc lập.
Màn hình hiển thị tại chỗ kết hợp automatic zeroing giúp vận hành tiện lợi, giảm bảo trì.
NGUYÊN LÝ HOẠT ĐỘNG CỦA BỘ ĐIỀU KHIỂN CHÊNH ÁP DPT-Ctrl-7000-AZ-D
Thiết bị đo chênh lệch áp suất qua hai cổng áp, xử lý bằng bộ PID để duy trì setpoint.
- Đo chênh áp hoặc lưu lượng khí trong ống dẫn/quạt ly tâm.
- Bộ PID tính toán và điều chỉnh đầu ra analog (0-10V hoặc 4-20mA) để điều khiển quạt, damper hoặc van, giữ áp suất/lưu lượng ổn định.
- Khi đo lưu lượng, chọn K-value từ menu (hỗ trợ nhiều hãng quạt như Fläkt Woods, Rosenberg… hoặc đầu dò phổ biến).
- Automatic zeroing (AZ): Mạch tự động hiệu chuẩn zero định kỳ (mỗi 10 phút), điều chỉnh điện tử trong 4 giây, đóng băng giá trị đầu ra và hiển thị tạm thời để tránh xung đột với BMS, sau đó trở lại đo bình thường - loại bỏ drift do nhiệt độ, cơ học hoặc điện tử.
- Đầu ra kép độc lập: Một kênh cho điều khiển (Ctrl Out), một kênh cho đo lường chênh áp/lưu lượng (P Out) - xuất tín hiệu trực tiếp đến BMS, PLC hoặc thiết bị hiển thị.
- Màn hình hiển thị realtime các thông số đo, setpoint và đầu ra.
THÔNG SỐ KỸ THUẬT CỦA BỘ ĐIỀU KHIỂN CHÊNH ÁP DPT-Ctrl-7000-AZ-D
- Dải đo 0-7000 pa
- Ngõ ra 4-20mA và 0-10VDC độc lập
- Đo chênh áp gió, không khí
- Nguồn cấp 24VDC
- Tự động reset
- Có hiển thị tại chỗ
- Chứng chỉ CO/CQ đầy đủ
- Bảo hành 12 tháng 1 đổi 1
- Xuất xứ Produal/Phần Lan
ỨNG DỤNG CỦA BỘ ĐIỀU KHIỂN CHÊNH ÁP DPT-Ctrl-7000-AZ-D
BỘ ĐIỀU KHIỂN CHÊNH ÁP DPT-Ctrl-7000-AZ-D phù hợp cho:
- Hệ thống HVAC/R tòa nhà văn phòng, trung tâm thương mại, bệnh viện.
- Điều khiển áp suất không đổi hoặc lưu lượng khí cho quạt cấp/thoát khí.
- Hệ thống VAV (Variable Air Volume), bộ giảm chấn (damper).
- Giám sát và điều khiển chênh áp qua quạt ly tâm.
- Ứng dụng cần độ chính xác cao lâu dài với bảo trì tối thiểu nhờ automatic zeroing.
- Tích hợp BMS nhờ đầu ra analog chuẩn và màn hình hiển thị trực tiếp.
Sản phẩm tiết kiệm năng lượng, duy trì chất lượng không khí và giảm chi phí bảo dưỡng.
