Bộ nguồn 3A Weidmuller PRO ECO 72W 24V 3A II được phát triển cho các hệ thống cần nguồn 24VDC ổn định trong một nhỏ gọn. Sản phẩm có công suất 72W, dòng ra danh định 3A, điện áp đầu vào AC/DC dải rộng, điện áp đầu ra điều chỉnh từ 22-28VDC và nhiều chức năng bảo vệ cần thiết cho môi trường công nghiệp. Đây là lựa chọn phù hợp cho tủ điều khiển máy móc, hệ thống cảm biến, thiết bị tự động hóa và các mạch phân phối điện áp điều khiển.
SƠ LƯỢC VỀ BỘ NGUỒN 3A WEIDMULLER PRO ECO 72W 24V 3A II
Bộ nguồn 3A Weidmuller PRO ECO 72W 24V 3A II thuộc dòng nguồn tổ ong thế hệ mới của Weidmuller - đây là hãng sản xuất linh kiện công nghiệp lâu đời của Đức.
Đây là bộ nguồn một pha, lắp trên thanh ray DIN TS35. Thiết bị nhận điện áp 85-264VAC hoặc 110-370VDC và tạo ra điện áp đầu ra danh định 24VDC với dòng liên tục tối đa 3A ở 55°C. Công suất đầu ra đạt 72W, phù hợp để cấp nguồn cho các tải điều khiển và thiết bị đo lường công nghiệp có tổng nhu cầu điện năng ở mức vừa phải.
Bộ nguồn 72W giúp hệ thống gọn hơn, dễ bố trí dây dẫn và thuận tiện kiểm tra khi bảo trì. Kích thước nhỏ gọn - chỉ 32mm x 130mm x 100mm, giúp bộ nguồn 3A Weidmuller PRO ECO 72W 24V 3A II phù hợp với tủ điện phẳng hoặc các tủ có mật độ thiết bị cao.
PRO ECO II có thể kết hợp với DC UPS, module giám sát tải điện tử và module diode, từ đó hỗ trợ xây dựng hệ thống nguồn dự phòng, giám sát trạng thái và tăng khả năng duy trì hoạt động cho các mạch điều khiển quan trọng.
CẤU TẠO BỘ NGUỒN 3A WEIDMULLER PRO ECO 72W 24V 3A II

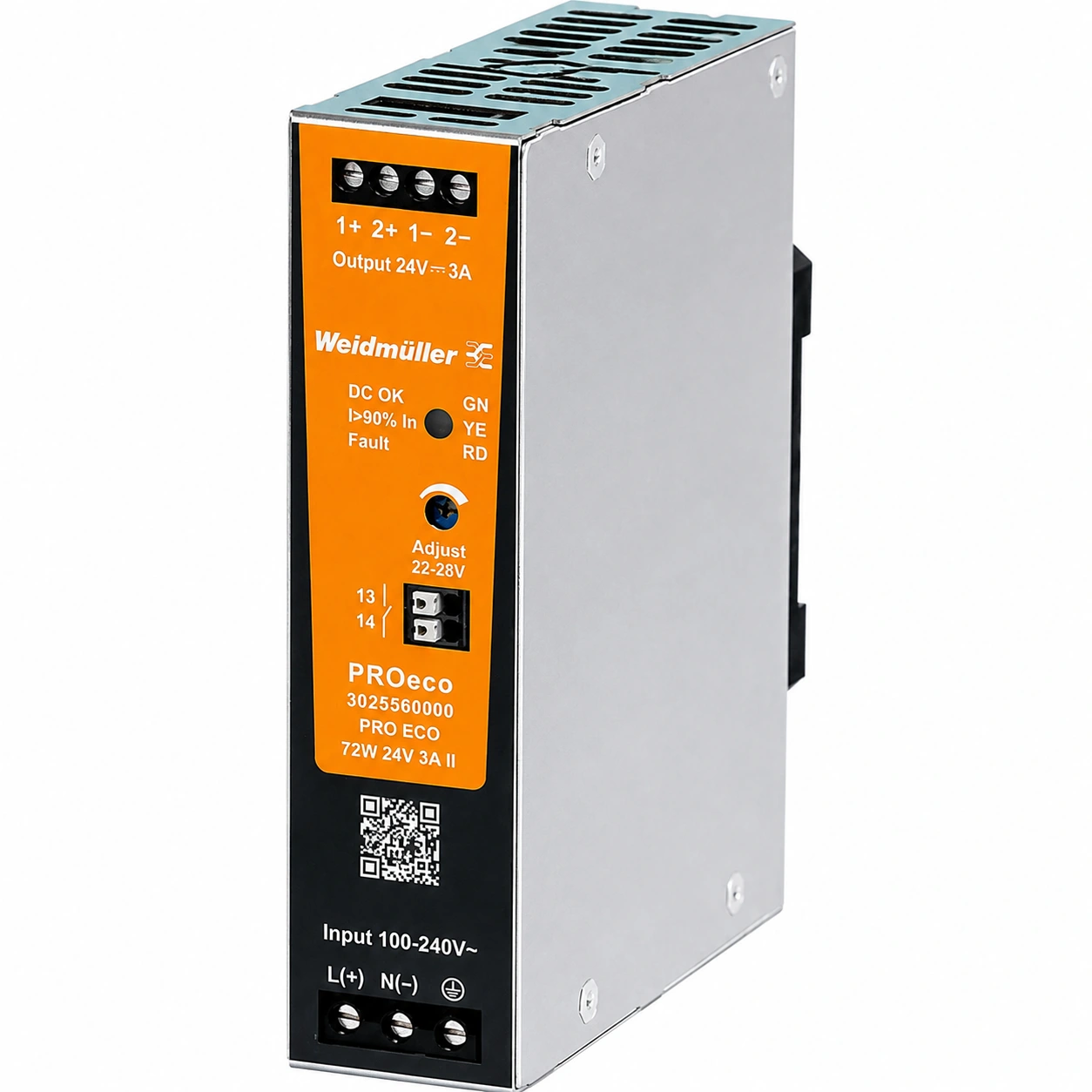

Bộ nguồn 3A Weidmuller PRO ECO 72W 24V 3A II có phần vỏ kim loại chống ăn mòn, đạt cấp bảo vệ IP20. Vỏ kim loại vừa bảo vệ các mạch điện bên trong, vừa hỗ trợ tản nhiệt trong quá trình làm việc. Thiết bị phù hợp để lắp bên trong tủ điện hoặc khu vực có biện pháp bảo vệ phù hợp, không nên lắp trực tiếp tại vị trí có nước hoặc bụi nhiều.
Phần đấu nối đầu vào sử dụng terminal dạng vít với ba cực L/N/PE. Tiết diện dây cứng có thể nằm trong khoảng 0,5-6mm², còn dây mềm từ 0,5-4mm². Mô-men siết đầu nối được quy định trong khoảng 0,5-0,6Nm. Phần đầu ra gồm bốn cực đấu nối ký hiệu dương và âm, sử dụng terminal vít tương tự đầu vào.
Điện áp đầu ra có thể điều chỉnh bằng chiết áp trong phạm vi 22-28VDC, rất hữu ích khi cần bù sụt áp trên đường dây dài hoặc điều chỉnh điện áp phù hợp với yêu cầu của từng nhóm tải.
Ngoài các cực nguồn, sản phẩm có hai cực tín hiệu dạng PUSH IN cho tiếp điểm relay báo trạng thái, cho phép đưa tín hiệu “nguồn OK” về PLC, module giám sát hoặc hệ thống cảnh báo. Bên cạnh đó, đèn LED màu xanh hiển thị trạng thái điện áp vận hành bình thường, giúp kỹ thuật viên kiểm tra nhanh ngay tại mặt trước tủ điện.
ỨNG DỤNG CỦA BỘ NGUỒN 3A WEIDMULLER PRO ECO 72W 24V 3A II
Bộ nguồn 3A Weidmuller PRO ECO 72W 24V 3A II được sử dụng để cung cấp nguồn 24VDC ổn định cho các thiết bị trong hệ thống tự động hóa công nghiệp, tủ điện điều khiển và máy móc sản xuất như PLC, module I/O và relay trung gian; Cảm biến công nghiệp như cảm biến nhiệt độ, áp suất, lưu lượng, mức và cảm biến khí; Bộ điều khiển HVAC, van điện từ và thiết bị chấp hành; Hệ thống băng tải, máy đóng gói và dây chuyền tự động; Module truyền thông, thiết bị giám sát nguồn và hệ thống UPS DC.
THÔNG SỐ KỸ THUẬT BỘ NGUỒN 3A WEIDMULLER PRO ECO 72W 24V 3A II
- Model: PRO ECO 72W 24V 3A II
- Series: 3025560000
- Loại thiết bị: Bộ nguồn chuyển mạch 24V
- Điện áp đầu vào AC: 85-264VAC
- Điện áp đầu vào DC: 110-370VDC
- Điện áp đầu vào danh định: 100-240VAC / 120-340VDC
- Dòng vào: 1,33A tại 100VAC; 0,69A tại 240VAC; 0,73A tại 120VDC; 0,26A tại 370VDC
- Điện áp đầu ra danh định: 24VDC
- Công suất đầu ra: 72W
- Dòng đầu ra: 3A tại 55°C
- Tần số AC: 45-65Hz
- Hiệu suất điển hình: 83,5% tại 120VAC; 87,5% tại 230VAC
- Kích thước (sâu x cao x rộng): 100 x 130 x 32mm
- Nhiệt độ vận hành: -25 đến 70°C
- Độ ẩm vận hành: 5-95% RH, không ngưng tụ
- Lắp đặt: DIN Rail TS35
- Cấp bảo vệ: IP20
- Hãng sản xuất: Weidmüller - Germany
- Xuất xứ: China
- Chứng từ: CO/CQ
- Bảo hành: 12 tháng.
