Có thể bạn đã biết: Cảm biến Analog chuyên dùng để đo lường và truyền giá trị đo về hệ thống điều khiển thông qua tín hiệu dòng điện/điện áp như 4-20mA/0-10V. Trong khi đó, cảm biến Digital lại là phiên bản nâng cấp hơn - thiết bị này có thể sử dụng chuẩn giao tiếp số hiện đại để truyền cả giá trị đo, thông tin thiết bị và dữ liệu chẩn đoán một cách chính xác, ổn định trên đường dài và nhiều hơn thế nữa.
Vậy, cảm biến Analog và Digital khác nhau thế nào? Ứng dụng ra sao? Đâu là lựa chọn phù hợp với ứng dụng của bạn? Và tại sao các cảm biến thông minh đang ngày càng được sử dụng nhiều trong tự động hóa?

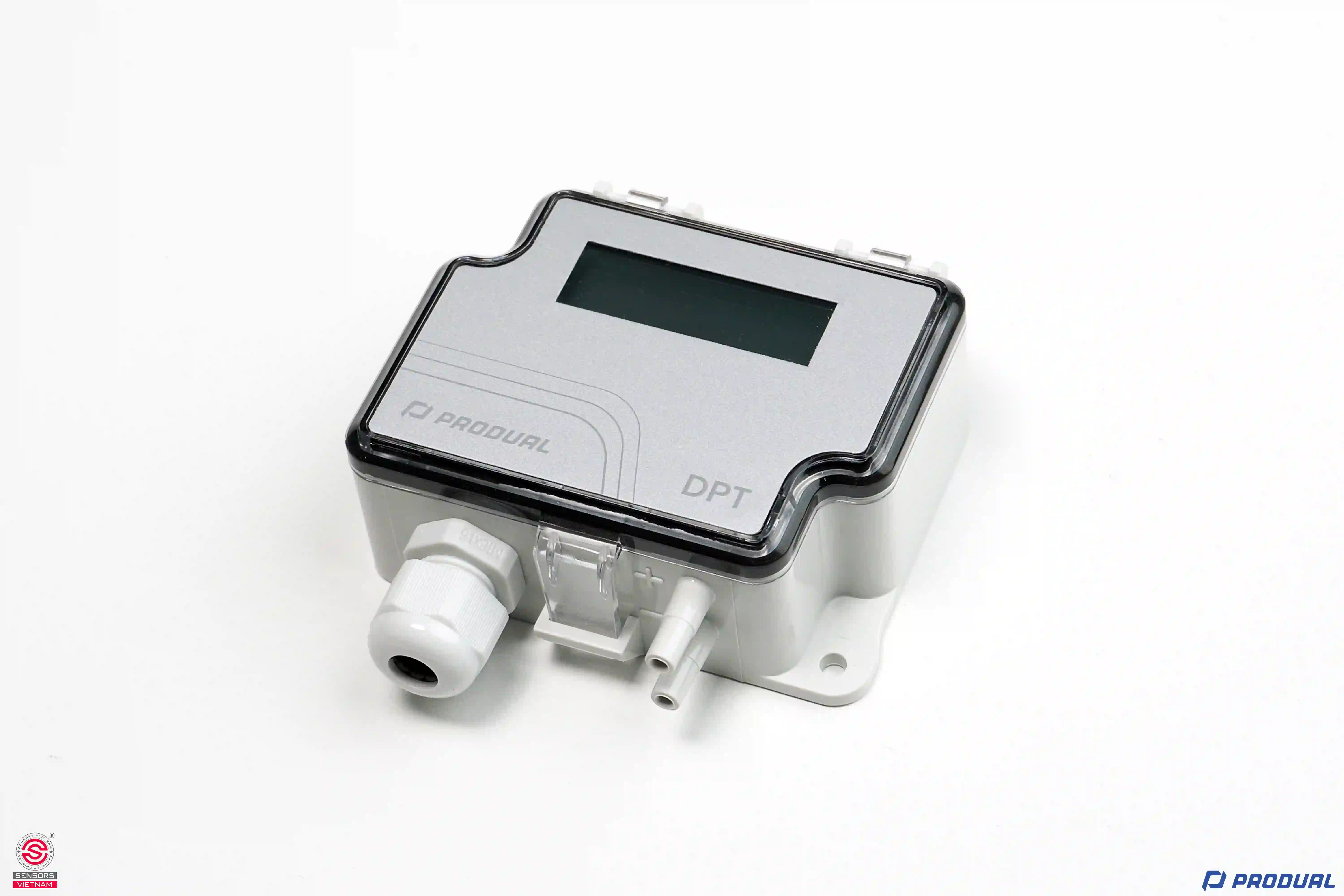

CẢM BIẾN ANALOG LÀ GÌ?
Cảm biến analog (cảm biến 4-20mA, cảm biến 0-10V) được dùng để đo lường và chuyển đổi một đại lượng vật lý/hoá học (nhiệt độ, độ ẩm, áp suất, lưu lượng…) thành tín hiệu điện biến đổi liên tục theo thời gian thực, thường ở dạng dòng điện hoặc điện áp. Thiết bị này có khả năng phản ánh gần như tức thời mọi biến động nhỏ nhất của môi trường đo.
Trong công nghiệp hiện đại, có hai chuẩn tín hiệu analog được dùng phổ biến nhất là dòng điện 4-20mA và điện áp 0-10V. Một số dải khác cũng được sử dụng thường xuyên như 0-20mA/0-5V (tùy ứng dụng/thiết kế của nhà sản xuất).
Lưu ý: Tín hiệu 4-20mA được ưu tiên sử dụng nhiều hơn trong các nhà máy, trạm bơm hay hệ thống HVAC quy mô lớn nhờ khả năng chống suy hao khi truyền đi xa (tín hiệu 0-10V dễ bị sụt áp trên đường truyền dài).

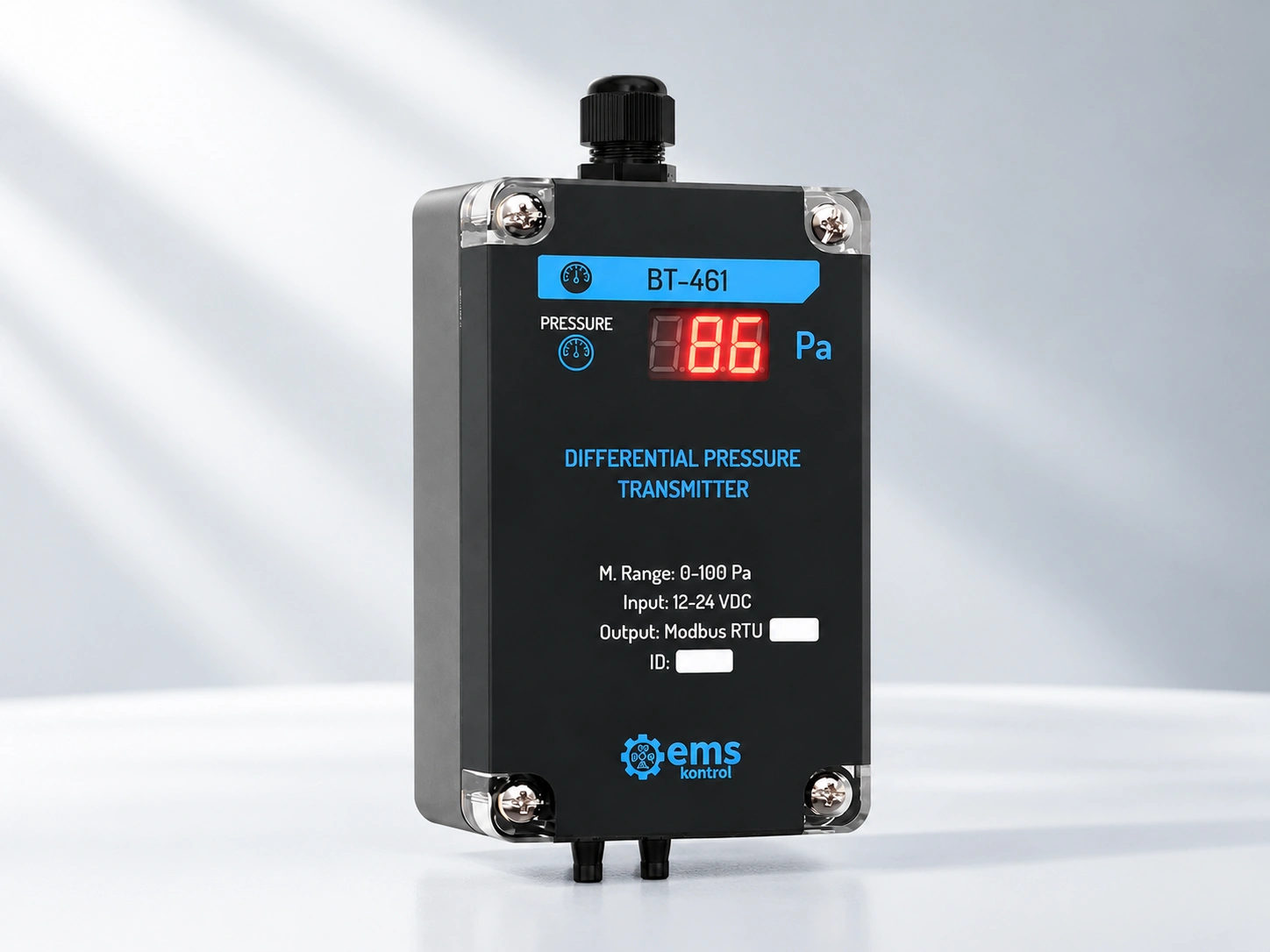

CẢM BIẾN DIGITAL LÀ GÌ?
Cảm biến digital trong thực tế được chia thành 2 dạng:
- Một là dạng cảm biến digital ON/OFF, chỉ tồn tại hai mức điện áp cao và thấp, tương ứng với trạng thái 0 và 1. Đây là dạng phổ biến nhất trong tự động hóa máy.
- Hai là dạng cảm biến digital truyền dữ liệu đã được mã hóa thành các gói tin theo giao thức truyền thông công nghiệp như Modbus RTU RS485 (còn gọi là cảm biến Modbus RTU RS485).
Khác với analog, cảm biến digital được tích hợp sẵn bộ vi xử lý nội bộ để số hóa giá trị đo ngay tại cảm biến, sau đó dữ liệu này được gửi đến PLC/vi điều khiển/SCADA mà không cần thêm thiết bị xử lý trung gian.
Ưu điểm lớn nhất của cảm biến digital nằm ở khả năng truyền xa và chống nhiễu vượt trội, khó làm sai lệch kết quả đo như tín hiệu analog. Ngoài ra, giao thức Modbus RS485 chỉ cần một sợi cáp duy nhất để kết nối và quản lý hàng chục cảm biến. Điều này giúp tiết kiệm chi phí đi dây đáng kể so với việc kéo riêng từng dây tín hiệu analog cho mỗi thiết bị. Bởi ưu điểm này mà các hệ thống IoT công nghiệp và nhà máy thông minh hiện đại đều đang có xu hướng chuyển dịch từ cảm biến analog sang cảm biến digital nhằm đơn giản hóa hạ tầng mạng.
ỨNG DỤNG CẢM BIẾN ANALOG VÀ DIGITAL
Trên thực tế, hai loại cảm biến analog và digital không cạnh tranh loại trừ, mà thường tồn tại song song trong cùng một hệ thống. Ở đó, mỗi loại cảm biến sẽ đảm nhận vai trò khác nhau:
Ứng dụng cảm biến analog
Cảm biến analog (cảm biến 4-20mA, cảm biến 0-10V) thường được ưu tiên ứng dụng ở những ứng dụng yêu cầu theo dõi liên tục và tức thời: cảm biến nhiệt độ trong lò nung công nghiệp, cảm biến đo mức nước trong bồn chứa, cảm biến áp suất trên đường ống dẫn khí, cảm biến lực trong các máy nén/cân điện tử...
Tủ điều khiển AHU - FCU của hệ thống HVAC cũng được thiết kế để nhận tín hiệu analog từ cảm biến nhiệt độ và độ ẩm, từ đó ra lệnh điều tiết chính xác góc mở van gió theo tỷ lệ %, thay vì chỉ đóng hoàn toàn/mở hoàn toàn.
Ứng dụng cảm biến digital
Cảm biến digital (nổi bật là cảm biến Modbus RTU RS485) là sự lựa chọn lý tưởng cho những ứng dụng cần xác định trạng thái rõ ràng hoặc truyền dữ liệu qua khoảng cách xa với nhiều điểm đo.
Điển hình như: cảm biến tiệm cận phát hiện vật thể trên băng chuyền, trạm đo môi trường yêu cầu gửi dữ liệu về trung tâm giám sát qua Modbus, cảm biến quang báo đầy bồn/bể/kho chứa, hệ thống cảm biến nhiệt độ - độ ẩm trong các cao ốc văn phòng...
Trong nhiều nhà máy hiện đại/công trình dân dụng quy mô lớn, cảm biến digital tích hợp giao thức RS485 được ưu tiên lựa chọn để giảm số lượng module input trên PLC và đơn giản hóa công tác lập trình, giám sát, điều khiển.
CẢM BIẾN ANALOG VÀ DIGITAL KHÁC NHAU THẾ NÀO?
Bảng so sánh đơn giản dưới đây sẽ cho bạn thấy cảm biến analog và digital khác nhau thế nào:
| Tiêu chí | Cảm biến Analog (cảm biến 4-20mA, cảm biến 0-10V) | Cảm biến Digital (điển hình cảm biến Modbus RTU RS485) |
| Dạng tín hiệu | Liên tục, biến đổi mượt theo thời gian | Rời rạc, chỉ có mức 0/1 hoặc gói dữ liệu mã hóa |
| Chuẩn tín hiệu phổ biến | 4-20mA, 0-10V, 0-5V | Modbus RTU qua RS485, I2C, SPI |
| Độ chính xác | Cao, phản hồi tức thời từng biến động nhỏ | Phụ thuộc độ phân giải bit và tần số lấy mẫu |
| Khả năng chống nhiễu | Dễ bị ảnh hưởng bởi nhiễu điện từ và suy hao trên đường dây dài | Chống nhiễu tốt, ổn định khi truyền xa |
| Kết nối với bộ điều khiển | Cần thêm bộ chuyển đổi ADC/DAC | Kết nối trực tiếp qua giao thức chuẩn |
| Số lượng dây/cáp cần dùng | Mỗi cảm biến cần một dây tín hiệu riêng | Nhiều cảm biến dùng chung một tuyến cáp bus |
| Chi phí hạ tầng | Tốn nhiều dây và module input khi số lượng điểm đo lớn | Tiết kiệm hơn khi triển khai nhiều điểm đo |
| Ứng dụng tiêu biểu | Điều khiển van gió AHU/FCU, biến tần, đo áp suất, nhiệt độ lò nung | Cảm biến tiệm cận, cảm biến quang, trạm IoT giám sát môi trường |
KHI NÀO NÊN CHỌN CẢM BIẾN ANALOG - KHI NÀO NÊN CHỌN CẢM BIẾN DIGITAL?
Nhìn chung, cảm biến analog phù hợp ứng dụng cần theo dõi liên tục và điều khiển linh hoạt ở nhiều mức, chứ không chỉ đơn giản là đóng hoàn toàn/mở hoàn toàn. Cụ thể: điều khiển biến tần theo tần số 0 - 50Hz, điều khiển góc mở van gió linh hoạt theo tỷ lệ phần trăm, giám sát áp suất đường ống dẫn khí theo thời gian thực…
Còn cảm biến digital lý tưởng cho hệ thống lớn, có nhiều điểm đo, cần giám sát - điều khiển tập trung và yêu cầu khả năng chống nhiễu tốt trong môi trường công nghiệp nặng có nhiều động cơ cùng biến tần gây nhiễu điện từ.
NHỮNG LƯU Ý QUAN TRỌNG KHI CHỌN MUA CẢM BIẾN ANALOG VÀ DIGITAL
Với cảm biến analog, người dùng cần phân biệt loại 2 dây và loại 4 dây - mỗi loại sẽ có yêu cầu cấp nguồn khác nhau và cách đấu nối thực tế tại công trình cũng không giống nhau. Bên cạnh đó, nếu có nhu cầu truyền tín hiệu đi xa thì nên chọn dòng cảm biến analog 4-20mA để đảm bảo chống nhiễu tốt hơn 0-10V.
Với cảm biến digital, người dùng cần kiểm tra kỹ giao thức truyền thông mà thiết bị hỗ trợ, phổ biến nhất là chuẩn giao tiếp Modbus RTU RS485. Đồng thời cần xác nhận địa chỉ slave và tốc độ baud có tương thích với hệ thống điều khiển hay không.
Ngoài ra, nên ưu tiên chọn cảm biến analog và digital đến từ những đơn vị uy tín, có chứng chứng nhận xuất xuất đầy đủ, chứng chỉ hiệu chuẩn rõ ràng, chế độ bảo hành chính hãng, dải đo - độ nhạy - độ chính xác phù hợp với yêu cầu ứng dụng…
