Cảm biến áp suất (pressure transmitter) được sử dụng rộng rãi trong nhiều hệ thống để giám sát và điều khiển áp suất chất lỏng, chất khí hoặc hơi. Thiết bị có khả năng tiếp nhận áp lực từ môi trường, xử lý và chuyển đổi thành tín hiệu điện tiêu chuẩn để hiển thị hoặc truyền về đồng hồ/PLC/biến tần/bộ điều khiển/SCADA.
Cùng Sensors Việt Nam tìm hiểu chi tiết về cảm biến áp suất - từ cấu tạo cơ bản, nguyên lý hoạt động, ứng dụng điển hình cho đến cách lựa chọn model đúng ứng dụng trong bài viết sau đây nhé!
CẢM BIẾN ÁP SUẤT LÀ GÌ?
Cảm biến áp suất là thiết bị đo lường và chuyển đổi áp suất từ chất lỏng, khí hoặc hơi nước thành tín hiệu điện chuẩn (0-10V/4-20mA/Modbus RTU) để giám sát, điều khiển hoặc ghi lại.
Các thiết bị này có tầm quan trọng đặc biệt trong nhiều ngành công nghiệp, điển hình như sản xuất, dầu khí, hydro, chế biến hóa chất và hệ thống HVAC. Đây là những ứng dụng mà việc giám sát áp suất chính xác là cơ sở đảm bảo an toàn, hiệu quả và hiệu suất.
NGUYÊN LÝ HOẠT ĐỘNG CẢM BIẾN ÁP SUẤT
Hiện nay, trên thị trường phổ biến các dòng cảm biến áp suất màng, cảm biến áp suất điện tử, cảm biến áp suất thông minh - mỗi loại sẽ có một phương thức vận hành khác nhau. Nhưng nhìn chung, nguyên lý hoạt động cảm biến áp suất/cảm biến áp suất công nghiệp diễn ra theo quá trình như sau:
Cảm biến đo áp suất cảm nhận áp suất tác động lên màng ngăn/phần tử cảm biến (strain gauge/silicon trên sapphire) → màng ngăn/phần tử cảm biến biến dạng → sự biến dạng này được chuyển đổi thành tín hiệu điện → tín hiệu sau đó được xử lý và chuyển đổi thành tín hiệu đầu ra có thể đọc được, hiển thị hoặc tích hợp vào hệ thống điều khiển.
Tín hiệu đầu ra có thể là tín hiệu analog (0-10V/4-20 mA) hoặc tín hiệu số Modbus RTU RS485.

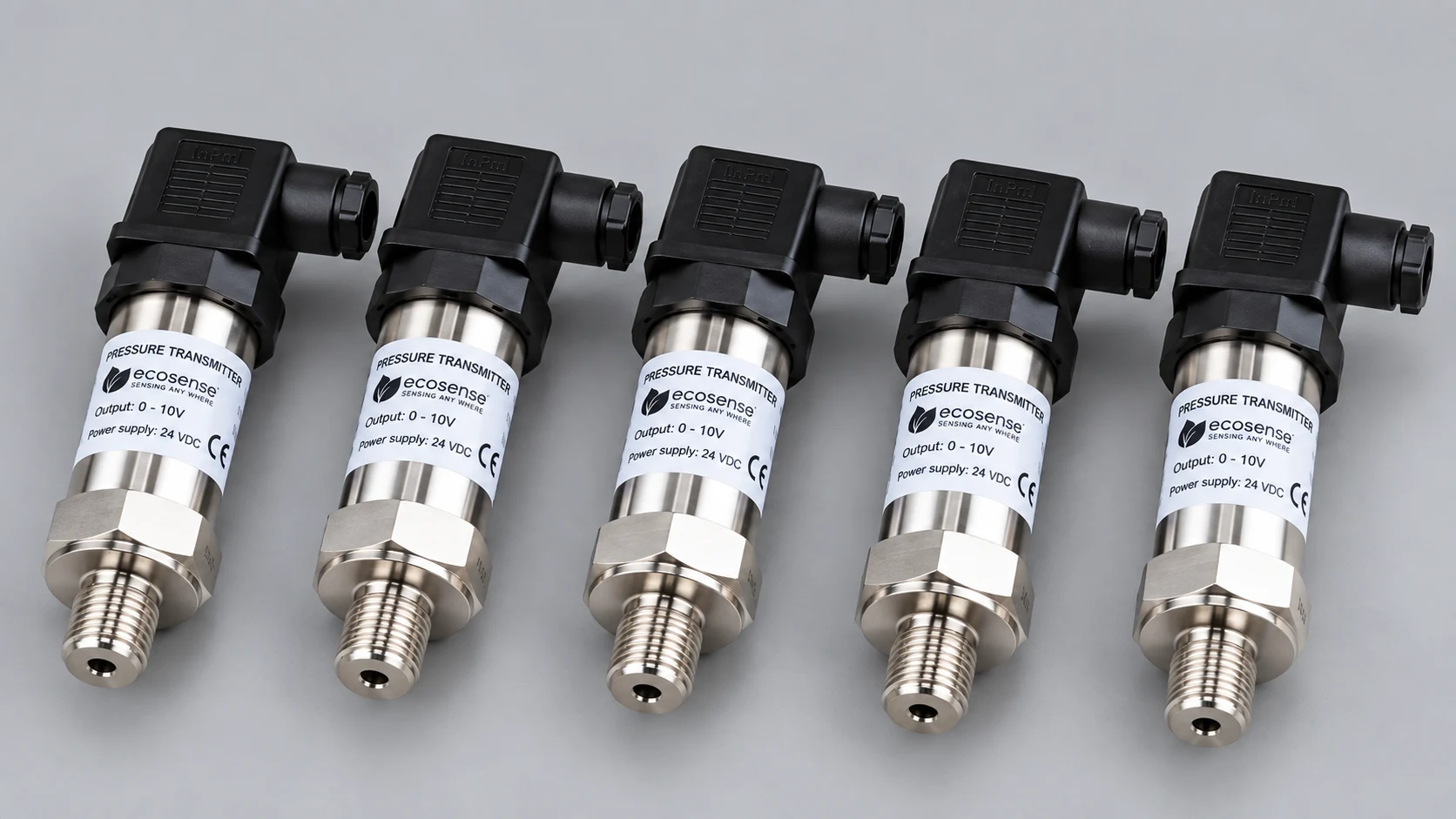

PHÂN LOẠI CẢM BIẾN ÁP SUẤT
Trên thị trường hiện có nhiều loại cảm biến áp suất khác nhau, mỗi loại được thiết kế để phù hợp với một hoặc một nhóm ứng dụng cụ thể. Các loại cảm biến đo áp suất phổ biến nhất bao gồm:
Cảm biến áp suất tuyệt đối
Loại cảm biến này đo áp suất so với chân không tuyệt đối (điểm tham chiếu = không), được sử dụng rộng rãi trong các ứng dụng cần đo chân không chính xác, cụ thể là trong nghiên cứu khoa học hoặc công nghiệp hàng không vũ trụ.
Cảm biến áp suất tương đối
Loại cảm biến áp suất này đo áp suất so với áp suất khí quyển xung quanh, thường được dùng trong các ứng dụng cần so sánh áp suất hệ thống với môi trường bên ngoài. Điển hình như đo áp suất bể chứa chất lỏng, áp suất hệ thống hở…
Cảm biến áp suất chênh lệch
Đây là thiết bị chuyên dùng để đo sự khác biệt về áp suất giữa hai điểm trong cùng một hệ thống. Cảm biến áp suất chênh lệch (cảm biến chênh áp) được sử dụng rộng rãi trong các hệ thống công nghiệp như đo lưu lượng, giám sát bộ lọc và đo mức chất lỏng.
Cảm biến áp suất chất lỏng
Dòng cảm biến áp suất này được thiết kế để ngâm trong chất lỏng, thường dùng để giám sát mực nước trong bể chứa, hồ chứa, giếng... Các cảm biến này có độ bền rất cao và khả năng chống thấm nước tuyệt đối, có thể hoạt động ổn định dài lâu trong môi trường khắc nghiệt.
Cảm biến áp suất cao
Đây là loại cảm biến chuyên dùng trong môi trường công nghiệp có áp suất từ cao đến rất cao như máy móc thủy lực hoặc kho chứa khí.
Cảm biến áp suất kỹ thuật số
Các cảm biến đo áp suất này có khả năng chuyển đổi giá trị áp suất đo được thành tín hiệu số, có độ chính xác rất cao và dễ dàng tích hợp với các hệ thống điều khiển tự động hoá. Chúng thường được trang bị thêm tính năng hiện đại như bù nhiệt và chẩn đoán lỗi nâng cao, phù hợp với các ứng dụng đòi hỏi độ chính xác cao.
ỨNG DỤNG CỦA CẢM BIẾN ÁP SUẤT
Cảm biến áp suất công nghiệp được sử dụng trong nhiều thiết bị ô tô, y tế, công nghiệp, tiêu dùng và xây dựng, những thiết bị này phụ thuộc vào giá trị áp suất chính xác và ổn định để hoạt động một cách đáng tin cậy.
Ứng dụng cảm biến áp suất công nghiệp
Kiểm soát quy trình: Giám sát và kiểm soát áp suất trong các quy trình sản xuất.
Hệ thống HVAC: Điều chỉnh áp suất không khí và khí trong các hệ thống sưởi ấm, thông gió và điều hòa không khí.
Ngành công nghiệp dầu khí: Đo áp suất trong đường ống và các hoạt động khoan.
Ứng dụng cảm biến áp suất trong ngành ô tô
Hệ thống giám sát áp suất lốp (TPMS): Đảm bảo mức áp suất lốp an toàn.
Hệ thống điều khiển động cơ: Giám sát áp suất nhiên liệu và dầu để tối ưu hóa hiệu suất động cơ.
Hệ thống thủy lực và khí nén: Điều khiển hệ thống phanh và hệ thống treo.
Ứng dụng cảm biến áp suất trong y tế
Máy đo huyết áp: Được sử dụng trong máy đo huyết áp kế và các thiết bị theo dõi sức khỏe đeo được.
Máy thở và máy gây mê: Điều chỉnh áp suất không khí và khí trong các thiết bị y tế.
Máy truyền dịch: Đảm bảo cung cấp dịch chính xác trong điều trị y tế.
Ứng dụng cảm biến áp suất trong giám sát môi trường
Trạm thời tiết: Đo áp suất khí quyển để dự báo thời tiết.
Giám sát mực nước: Phát hiện sự thay đổi áp suất nước trong các hồ chứa và nước ngầm.
Hàng không vũ trụ: Giám sát áp suất và độ cao trong khoang máy bay.
THÔNG SỐ KỸ THUẬT CẢM BIẾN ÁP SUẤT CẦN QUAN TÂM
Việc lựa chọn cảm biến áp suất cho ứng dụng cụ thể sẽ phụ thuộc vào nhiều yếu tố, thường sẽ bao gồm:
Phạm vi đo áp suất: Phạm vi áp suất hoạt động phải phù hợp với yêu cầu ứng dụng (dải đo của cảm biến áp suất nên rộng hơn nhu cầu ứng dụng thực tế 20-30%).
Độ chính xác: Các ứng dụng càng đòi hỏi độ chính xác cao thì yêu cầu sai số càng thấp và hạn chế tối đa các lỗi có thể xảy ra trong quá trình đo lường.
Thời gian phản hồi: Thời gian phản hồi nhanh là yếu tố then chốt cần có trong các cảm biến áp suất công nghiệp, đặc biệt là các thiết bị hoạt động ở môi trường khắc nghiệt/cường độ cao.
Nhiệt độ hoạt động: Nhiệt độ hoạt động của cảm biến áp suất phải phù hợp với môi trường lắp đặt. Một số cảm biến đo áp suất được thiết kế để chịu được nhiệt độ khắc nghiệt trong các nhà máy sản xuất liên quan đến hóa chất, kim loại, chế biến thực phẩm.
Loại tín hiệu đầu ra: Cảm biến áp suất công nghiệp phải xuất tín hiệu ngõ ra tương thích với hệ thống điều khiển, phổ biến nhất là 4-20mA/0-10V/Modbus RTU RS485.
Độ bền và độ tin cậy: Các dòng cảm biến áp suất công nghiệp phải có cấp bảo vệ (IP) cao để đảm bảo khả năng chống chịu các yếu tố môi trường như bụi, độ ẩm và rung động.
HƯỚNG DẪN CHỌN DẢI ĐO CẢM BIẾN ÁP SUẤT CHO ỨNG DỤNG CỤ THỂ
Dưới đây là gợi ý dải đo cảm biến áp suất/cảm biến áp suất công nghiệp theo từng ứng dụng cụ thể:
1. Cấp nước, bơm tăng áp dân dụng (áp làm việc thực tế 3-5 bar): Chọn dải 0-6/0-10 bar
2. Bơm công nghiệp, đường ống (áp làm việc thực tế 6-8 bar): Chọn dải 0-10/0-16 bar.
3. Máy nén khí, khí nén xưởng (áp làm việc thực tế 7-8 bar): Chọn dải 0-10/0-16 bar/0-25 bar.
4. Thủy lực (áp làm việc thực tế 100-250 bar, nhiều xung): Chọn dải 0-250/0-400/0-600 bar.
5. Chênh áp lọc gió HVAC (áp làm việc thực tế từ vài chục đến vài trăm Pa): Chọn dải 0-250 Pa/0-500 Pa
6. Giác hút chân không: Chọn dải -1 đến 0 bar hoặc -1 đến vài bar (tùy vùng thực tế).
7. Đo mức bồn kín hoặc bồn hở: Chọn dải đo cảm biến áp suất phụ thuộc vào chiều cao bồn. Ví dụ, bồn cao 5m cần dải khoảng 0-0,6 bar/0-1 bar (có dư an toàn).
8. Hệ thống lạnh, gas lạnh: Chọn theo loại gas và áp suất ngưng tụ thực tế, thường cần dải rộng hơn áp hút.
Lưu ý: Đây là các gợi ý tham khảo, dải đo cảm biến áp suất cho từng ứng dụng có thể thay đổi linh hoạt theo nhiều yếu tố. Để được tư vấn kỹ hơn, bạn vui lòng liên hệ trực tiếp cho Sensors Việt Nam nhé!
NHỮNG GIÁ TRỊ THỰC TẾ CỦA CẢM BIẾN ÁP SUẤT
Các dòng cảm biến áp suất/cảm biến đo áp suất/cảm biến áp suất công nghiệp mang lại một số lợi ích trực tiếp, bao gồm:
Giám sát/chẩn đoán dữ liệu: Việc thu thập liên tục dữ liệu áp suất thông qua các cảm biến công nghiệp cho phép doanh nghiệp giám sát và chẩn đoán theo thời gian thực, giúp xác định sớm các vấn đề tiềm ẩn và giải quyết trước khi chúng gây ra hỏng hóc máy móc, dẫn đến mất thời gian và tiền bạc.
Bảo trì dự đoán: Quá trình giám sát liên tục và chủ động của cảm biến áp suất công nghiệp cho phép doanh nghiệp thực hiện bảo trì dự đoán thông qua xác định sớm dấu hiệu ban đầu của các hỏng hóc tiềm tàng. Đây là cơ sở để hoạt động vận hành/sản xuất hiệu quả hơn, tăng lợi tức đầu tư, giảm chi phí sửa chữa/thay thế khẩn cấp, cải thiện sản lượng và năng suất, và hơn thế nữa.
Giảm tiêu thụ năng lượng: Áp suất hệ thống không ổn định là một trong những nguyên nhân hàng đầu gây ảnh hưởng đến hiệu quả hoạt động của nhà máy sản xuất, làm tăng mức tiêu thụ năng lượng nhưng không tạo ra kết quả xứng đáng. Bằng cách xác định sớm tình trạng sụt giảm áp suất, các cảm biến góp phần cải thiện hiệu quả năng lượng và giúp quá trình hoạt động bền vững hơn.
