Cảm biến chênh áp khí là công cụ được tạo ra để giải quyết bài toán xác định sự chênh lệch áp suất giữa hai vị trí và cung cấp dữ liệu phục vụ quá trình giám sát, cảnh báo và điều khiển hệ thống tự động hoá. Thiết bị này được sử dụng phổ biến trong các hệ thống HVAC, phòng sạch, đường ống thông gió và dây chuyền xử lý khí công nghiệp.
SƠ LƯỢC VỀ CẢM BIẾN CHÊNH ÁP KHÍ
Đầu tiên, chúng ta sẽ cùng tìm hiểu tổng quan các thông tin có liên quan đến cảm biến chênh áp khí!
Cảm biến chênh áp khí là gì?
Cảm biến chênh áp khí (tên khác: cảm biến chênh lệch áp suất khí, cảm biến chênh áp gió) là thiết bị đo lường chuyên dụng, có chức năng chính là xác định sự khác biệt áp suất giữa hai điểm trong hệ thống khí nén, đường ống gió hoặc không gian kín.
Nếu cảm biến áp suất thông thường đo áp suất tuyệt đối tại một điểm cụ thể, thì cảm biến chênh áp khí sẽ đo và so sánh đồng thời áp suất tại hai vị trí khác nhau (P1 và P2) trong cùng hệ thống. Từ đó tính toán giá trị ΔP = P2 - P1 để phản ánh chính xác áp suất dòng khí, mức độ tắc nghẽn hoặc hiệu suất vận hành hệ thống.
Trong các dự án HVAC và phòng sạch, cảm biến chênh áp gió là “át chủ bài” trong việc giám sát bộ lọc HEPA, theo dõi trạng thái quạt hút, kiểm soát áp suất phòng mổ và tối ưu hóa lưu lượng khí qua đường ống.
Cảm biến chênh áp gió hiện đại thường được thiết kế với ngõ ra tín hiệu chuẩn công nghiệp 4-20mA, 0-10V hoặc giao thức truyền thông Modbus RTU RS485, cho phép tích hợp trực tiếp và linh hoạt vào hệ thống BMS, SCADA hoặc PLC để phục vụ quá trình điều khiển tự động.
Cấu tạo cảm biến chênh áp khí
Về cơ bản, một cảm biến chênh áp khí thường gồm: hai cổng lấy áp, phần tử cảm biến, mạch xử lý tín hiệu và vỏ bảo vệ. Một số model nâng cấp được tích hợp màn hình LCD, nút hiệu chỉnh zero hoặc tính năng tùy chỉnh chọn dải đo.
Cụ thể:
- Vỏ bảo vệ và bộ phận đấu nối có chức năng bảo vệ linh kiện điện tử và hỗ trợ lắp đặt cảm biến lên tường/tủ điện/đường ống gió. Tùy môi trường lắp đặt mà vỏ cảm biến sẽ có cấp bảo vệ IP, vật liệu cấu thành và dải nhiệt độ làm việc sẽ khác nhau.
- Hai cổng kết nối áp suất High (+) và Low (-) tiếp nhận áp suất từ hai điểm cần đo. Các cổng này thường là ống dẫn áp suất bằng vật liệu phù hợp với môi trường đo.
- Phần tử cảm biến là bộ phận trực tiếp cảm nhận sự chênh lệch áp suất. Tùy theo thiết kế, đây có thể là công nghệ áp điện trở, điện dung hoặc các cấu trúc vi cơ điện tử MEMS. Khi 2 luồng áp suất chênh lệch tác động lên phần tử đo thì đặc tính điện của nó cũng thay đổi theo tỷ lệ tương ứng.
- Mạch xử lý tín hiệu có nhiệm vụ tiếp nhận tín hiệu từ phần tử cảm biến, thực hiện khuếch đại, bù nhiệt, tuyến tính hóa và chuyển đổi thành tín hiệu đầu ra theo thiết kế. Các dạng tín hiệu ngõ ra thường gặp ở cảm biến chênh áp gió là 0-10V, 4-20mA và Modbus RTU RS485.
Nguyên lý vận hành cảm biến chênh áp khí
Nguyên lý hoạt động của cảm biến chênh áp khí dựa trên bốn bước cơ bản:
Đầu tiên, áp suất tại hai điểm cần đo đi vào hai buồng áp suất qua các cổng kết nối bằng ống đồng/nhựa PU
→ Khi có sự khác biệt áp suất, lực tác động sẽ làm biến dạng màng ngăn theo hướng từ buồng áp cao sang buồng áp thấp, độ biến dạng này tỷ lệ thuận với giá trị chênh áp ΔP
→ Bộ chuyển đổi đo lường thông qua cầu điện trở Wheatstone và chuyển đổi thành tín hiệu 4-20mA/0-10V/Modbus RTU
→ Gửi tín hiệu đến bộ điều khiển PID, biến tần VFD hoặc hệ thống giám sát trung tâm để phân tích, hiển thị và đưa ra quyết định điều khiển.

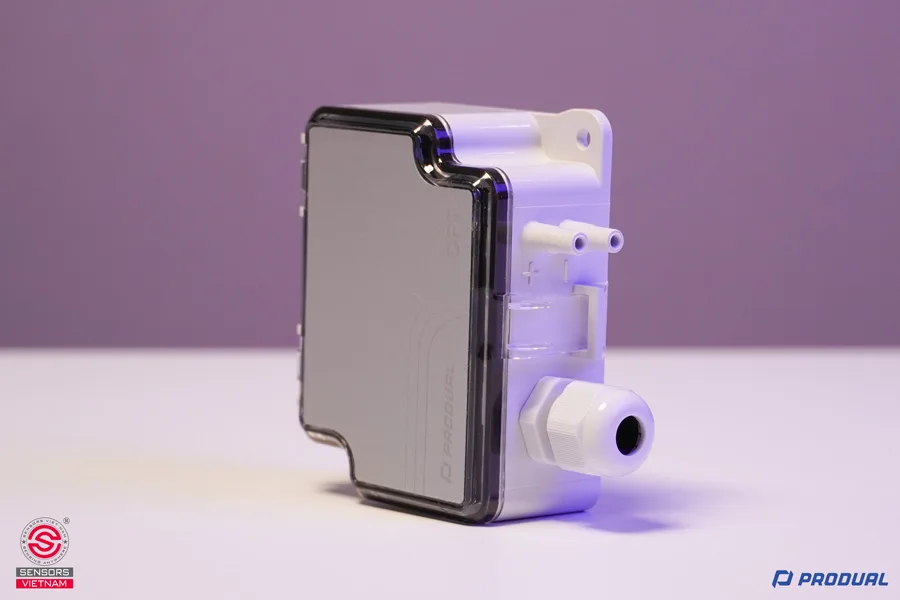

PHÂN LOẠI CẢM BIẾN CHÊNH ÁP KHÍ
Hiện nay, cảm biến chênh lệch áp suất khí được chia thành 3 nhóm chính: cảm biến chênh áp cơ, cảm biến chênh áp điện tử và cảm biến chênh áp thông minh.
Cảm biến chênh áp khí dạng cơ sử dụng ống Bourdon/màng cơ học, kết hợp với mặt đồng hồ kim chỉ. Thiết bị này phù hợp cho các ứng dụng đơn giản, không yêu cầu tín hiệu điện và có giá thành thấp. Bù lại, độ chính xác thường không quá cao - chỉ đạt khoảng ±2% FS.
Cảm biến chênh áp gió điện tử sử dụng màng silicon/ceramic gắn strain gauge. Dòng sản phẩm này có độ tin cậy cao (thường trong khoảng ±0.25% đến ±1% FS), ngõ ra 4-20mA/0-10V, được ưu tiên lựa chọn cho hệ thống HVAC, phòng sạch và các ngành công nghiệp.
Cảm biến chênh áp khí thông minh là nhóm cao cấp nhất - được tích hợp màn hình hiển thị giá trị đo dạng điện tử, nút bấm hiệu chuẩn, giao thức truyền thông số Modbus RTU/BACnet MS/TP, cài đặt ngưỡng cảnh báo và địa chỉ truyền thông trực tiếp trên thiết bị.
Ngoài ra, cảm biến chênh áp khí còn có các phân loại theo dải đo, trong đó:
Dải thấp 0-50 Pa, 0-100 Pa → ứng dụng cho phòng sạch, phòng mổ
Dải trung 0-500 Pa, 0-1000 Pa → ứng dụng cho đường ống gió và bộ lọc AHU
Dải cao 0-10 kPa trở lên → ứng dụng cho hệ thống khí nén và quạt công suất lớn.
CẢM BIẾN CHÊNH ÁP KHÍ DÙNG ĐỂ LÀM GÌ? 5 ỨNG DỤNG QUAN TRỌNG NHẤT
Ứng dụng của cảm biến chênh áp khí rất rộng, trải từ hệ thống HVAC dân dụng đến nhà máy dược phẩm, thực phẩm, phòng mổ bệnh viện và hệ thống công nghiệp quy mô lớn. Dưới đây là 5 ứng dụng quan trọng nhất của dòng thiết bị này.
Giám sát tình trạng bộ lọc không khí trong hệ thống AHU, PAU và FCU
Đây là ứng dụng phổ biến nhất của cảm biến chênh áp gió. Khi bộ lọc mới, chênh áp giữa hai bên lọc tương đối nhỏ (khoảng 30-50 Pa), nhưng theo thời gian sử dụng thì bụi tích tụ làm tăng chênh lệch áp suất (có thể lên đến 150-250 Pa).
Cảm biến chênh áp được lắp đặt ở hai điểm trước và sau lọc, khi giá trị ΔP vượt ngưỡng cài đặt (thường 200 Pa cho lọc thô và 450 Pa cho lọc tinh) thì cảm biến sẽ gửi cảnh báo để lên kế hoạch thay lọc, hạn chế tối đa tình trạng lưu lượng gió suy giảm, quạt quá tải và tiêu thụ điện năng tăng vọt.
Kiểm soát áp suất phòng sạch, phòng mổ và phòng cách ly
Trong các ứng dụng này thì việc trang bị cảm biến chênh áp khí là yêu cầu bắt buộc theo tiêu chuẩn GMP, ISO 14644 và CDC.
Trong phòng sạch dược phẩm, áp suất dương so với hành lang có tác dụng ngăn bụi và vi sinh từ khu vực kém sạch xâm nhập vào khu vực sạch hơn; còn trong khi phòng cách ly thì giá trị áp suất âm sẽ có tác dụng ngăn mầm bệnh lây lan ra các khu vực bên ngoài.
Thông thường, cảm biến chênh áp khí được lắp giữa các khu vực này và liên tục gửi tín hiệu cho PLC để điều khiển van VAV hoặc biến tần quạt cấp/thải, nhằm duy trì áp suất ổn định ngay cả khi cửa mở hay lưu lượng người ra vào thay đổi. Nếu mức độ chênh áp vượt ngưỡng an toàn, các cảnh báo sẽ được kích hoạt và khóa cửa tự động để đảm bảo tiêu chuẩn vô trùng.
Đo lưu lượng không khí trong đường ống gió
Cảm biến chênh áp gió sử dụng tấm đo lưu lượng hoặc ống pitot là giải pháp kinh tế và đáng tin cậy cho rất nhiều hệ thống thông gió công nghiệp hiện nay. Phương pháp này được ưa chuộng trong các hệ thống hút bụi, lò hơi và sấy công nghiệp nhờ chi phí đầu tư thấp, độ bền cao và dễ dàng bảo trì.
Giám sát trạng thái quạt hút và quạt cấp
Trong trường hợp này, cảm biến chênh áp gió được lắp giữa hai đầu quạt để phát hiện sớm sự cố như đứt dây curoa, kẹt cánh quạt và hỏng động cơ. Trong các nhà máy hoạt động liên tục như dược phẩm hay điện tử, giải pháp cảm biến chênh áp gió giúp giảm 30-40% tình trạng downtime ngoài kế hoạch.
Điều khiển van gió VAV và damper trong hệ thống HVAC thương mại
Cảm biến đo chênh lệch áp suất khí được tin dùng trong quá trình điều khiển van gió VAV và damper trong hệ thống HVAC thương mại nhờ khả năng tiết kiệm năng lượng và tối ưu tiện nghi.
Thiết bị thường được lắp trên đường ống gió chính để đo áp suất tĩnh rồi gửi tín hiệu về bộ điều khiển trung tâm để điều chỉnh tự động góc mở van VAV tại các nhánh. Quá trình này diễn ra đồng bộ và nhịp nhàng, đảm bảo lưu lượng gió phân phối đồng đều đến từng khu vực sử dụng. Giải pháp này góp phần giảm từ 25 - 35% mức tiêu thụ năng lượng cho hệ thống HVAC quy mô lớn.
HƯỚNG DẪN CHỌN DẢI ĐO CẢM BIẾN CHÊNH ÁP KHÍ THEO TỪNG ỨNG DỤNG
Việc chọn đúng dải đo cho cảm biến chênh áp khí là yếu tố tiên quyết để đảm bảo độ chính xác, tuổi thọ và khả năng tương thích với hệ thống điều khiển. Dưới đây là các dải đo cảm biến chênh áp khí mà bạn có thể tham khảo:
- Phòng sạch ISO 5, phòng mổ, phòng vô trùng: Dải 0-50 Pa/0-100 Pa.
- Phòng sạch ISO 6-7, phòng cách ly, buồng đệm: Dải 0-100 Pa/0-250 Pa.
- Phòng sạch ISO 8, hành lang, cầu thang thoát hiểm: Dải 0-250 Pa/0-500 Pa; dải đo 0-50 Pa thường dùng riêng cho ứng dụng giám sát chênh áp cầu thang.
- Lọc thô G2-G4 trong AHU/PAU: Dải 0-250 Pa/0-500 Pa, ngưỡng thay lọc thường khoảng 200-250 Pa.
- Lọc trung hiệu F5-F9: Dải 0-500 Pa/0-1000 Pa, khi chọn người dùng cần căn cứ vào khuyến nghị của nhà sản xuất lọc.
- Lọc HEPA H13/H14: Dải 0-500 Pa/0-1000 Pa; ngưỡng thay của lọc HEPA H13 thường rơi vào khoảng 250 Pa, còn lọc H14 sẽ khoảng 300 Pa.
- Quạt hút/quạt cấp: Dải 0-500 Pa (quạt nhỏ), 0-1000 Pa (quạt trung bình) và 0-2500 Pa trở lên (quạt công nghiệp, áp suất tĩnh cao).
- Hệ thống khí nén/đo chênh áp công nghiệp mức cao: Dải 0-1 kPa, 0-10 kPa hoặc cao hơn, căn cứ vào áp suất tĩnh và giá trị chênh áp thực tế.
Nguyên tắc chung: Giá trị áp suất bình thường nên nằm trong khoảng 25-75% của toàn dải đo; không chọn dải đo quá lớn vì sẽ làm giảm độ phân giải, cũng không chọn dải đo sát ngưỡng tối đa vì dễ gây quá tải khi hệ thống gặp sự cố.

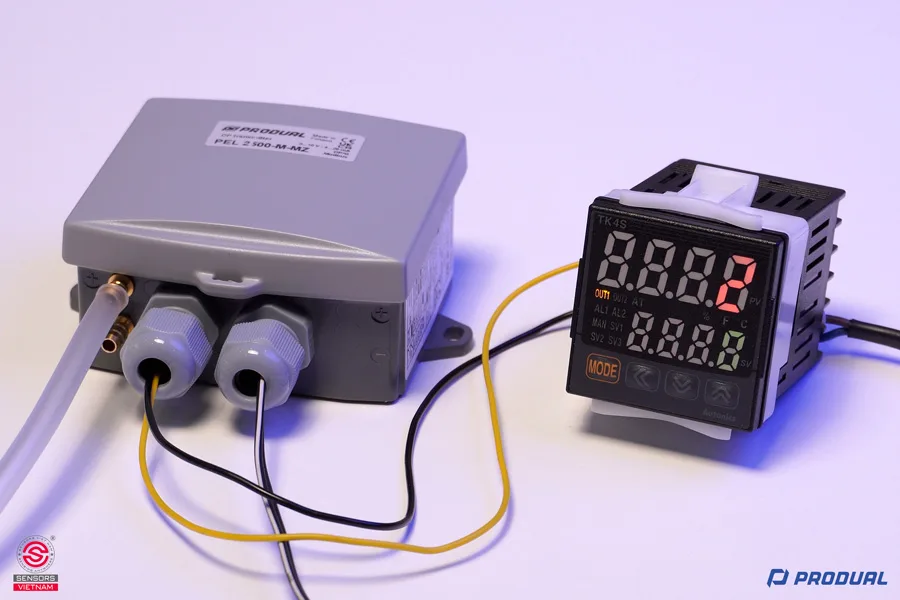

HƯỚNG DẪN LẮP ĐẶT CẢM BIẾN CHÊNH ÁP KHÍ ĐÚNG KỸ THUẬT
Việc lắp đặt cảm biến chênh áp khí đúng kỹ thuật quyết định 70% độ chính xác và tuổi thọ, do đó quá trình thi công cần tuân thủ nghiêm ngặt các bước sau đây.
Đầu tiên, xác định vị trí lắp dễ tiếp cận bảo trì sửa chữa, tránh rung động mạnh và đảm bảo nhiệt độ môi trường nằm trong khoảng cho phép của cảm biến. Với ứng dụng đo chênh áp lọc, hai ống lấy mẫu nên được lắp vuông góc với dòng khí, cách bề mặt lọc 10-15 cm để tránh nhiễu.
Tiếp theo, kết nối ống dẫn áp suất - cổng (+) của cảm biến phải kết nối với điểm áp suất cao hơn, cổng (-) kết nối với điểm áp suất thấp hơn. Không để ống bị gấp khúc, bẹp hoặc đọng nước.
Sau đó, cố định cảm biến trên bề mặt phẳng bằng vít/kẹp, đảm bảo mặt hiển thị kết quả đo (nếu có) hướng ra ngoài. Với các thiết bị có màn hình thì cần lắp ở độ cao 1,5 - 1,7 m so với sàn để tiện quan sát.
Kế tiếp, đi dây tín hiệu và nguồn riêng biệt, không đi chung với dây động lực để giảm nhiễu điện từ. Dây tín hiệu nên là loại xoắn đôi có bọc chắn (cho tín hiệu 4-20mA), nối đất tại một đầu duy nhất. Đừng quên kiểm tra lại cực tính nguồn 24VDC trước khi cấp điện.
Cuối cùng là hiệu chuẩn và kiểm tra khả năng vận hành của cảm biến chênh áp khí sau khi lắp đặt bằng đồng hồ đo áp suất chuẩn hoặc pump hiệu chuẩn. Đối với cảm biến Modbus thì dùng phần mềm thích hợp để đọc thanh ghi và kiểm tra các thông số quan trọng (địa chỉ, baud rate, parity) so cho khớp với cài đặt PLC.
